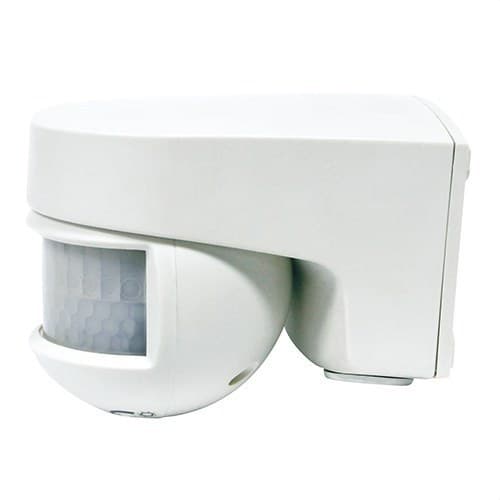

Isimat SB.LIIKEILMAISIN SEINÄ ASENNETTAVA SUUNTAUTUVA 140° TUNNISTUSALUE: ETÄ.12M SIVU.8M(4+4)A 20°C 5-2000

Orbis ISIMAT -liiketunnistin, viitenumero OB134312, on suunniteltu valaisimien automaattiseen päälle- ja poiskytkentään PIR-infrapunatunnistuksen avulla. Se asennetaan seinäpintaan ja tarjoaa 140°:n havaintokulman, jopa 12 metrin etäisyyden edestä sekä 8 metrin sivuttaisen peiton 20 °C:ssa, joten se soveltuu erityisen hyvin sisäänkäynteihin, julkisivuihin, katoksiin, varastoihin, porrastasanteille ja muihin kulkualueisiin.

Säädettävän tunnistuspään avulla havaintoalue voidaan suunnata haluttuun kohteeseen. Lisäksi siinä on erillinen ajastuksen säätö 3 sekunnista 30 minuuttiin sekä valaistusherkkyyden säätö 5–2000 luksin välillä. IP55-suojaus mahdollistaa asennuksen sekä sisätiloihin että ulkotiloihin, joissa laite altistuu pölylle ja vesisuihkuille.

PIR-tunnistus 140°:n peitolla

Orbis ISIMAT käyttää PIR-tunnistustekniikkaa havaitakseen infrapunasäteilyn vaihtelut, joita ihmiset tai muut lämpöä säteilevät kohteet aiheuttavat liikkuessaan havaintoalueella. Tunnistin ei lähetä säteilyä havaitsemista varten.

Sen havaintokulma on 140°, ja tunnistuspäässä on jopa 180°:n vaakasuuntainen kääntö, mikä helpottaa suunnan kohdistamista sisäänkäynteihin, kulkuväyliin tai muihin valvottaviin alueisiin.

Jopa 12 metrin etuhavaintoetäisyys

Orbisin ilmoittamissa olosuhteissa tunnistin yltää jopa 12 metriin eteenpäin ja 8 metrin sivuttaiseen peittoon 20 °C:n ympäristölämpötilassa. Suurin asennuskorkeus on 3 metriä, ja suositeltu asennuskorkeus on 2–3 metriä.

Tehokas toimintaetäisyys voi vaihdella asennuskorkeuden ja -suunnan, ympäristölämpötilan sekä sen mukaan, millä tavalla henkilöt kulkevat havaintokentän läpi.

Säädettävä ajastus 3 sekunnista 30 minuuttiin

ISIMAT mahdollistaa sen, kuinka kauan valaistus pysyy päällä liikkeen havaitsemisen jälkeen. Ajastusta voidaan säätää noin 3 sekunnista 30 minuuttiin.

Tämä laaja säätöalue mahdollistaa lyhyet ajat nopean läpikulun alueilla tai pidemmän valaistuksen sisäänkäynneissä, kuisteilla, varastoissa ja muissa tiloissa, joissa käyttäjät viipyvät pidempään.

Valaistustason säätö 5–2000 luksin välillä

Integroitu hämäräkytkin mahdollistaa ympäristön valaistustason asettamisen, jonka alapuolella tunnistin toimii. Säätöalue on 5–2000 luksia.

Näin laite voidaan määrittää aktivoimaan valaistus vain yöllä tai hämärissä olosuhteissa, tai sen toimintaa voidaan laajentaa myös tilanteisiin, joissa luonnonvaloa on enemmän.

IP55-suojaus ulkoasennukseen

Orbis ISIMATilla on IP55-suojausluokka standardin EN 60529 mukaisesti. Tämä kotelointi suojaa haitalliselta pölyn sisäänpääsyltä sekä vesisuihkuilta, joten laitetta voidaan käyttää soveltuvissa ulkoasennuksissa.

Valmistaja suosittelee käyttökohteiksi muun muassa katoksia, julkisivuja, sisäänkäyntejä, varastoja ja porrastasanteita. Normaali käyttölämpötila on -20...40 °C, ja käyttöraja on -30...50 °C.

10 A:n katkaisukyky

Tunnistin ohjaa yhtä piiriä ja tarjoaa 10 A:n katkaisukyvyn 230 V AC:lla ja cos φ = 1. Kytkettävä enimmäisteho riippuu käytettävästä kuormatyypistä.

LED-valaistukselle Orbis ilmoittaa suositelluksi enimmäiskuormaksi 400 VA. 230 V:n hehku- ja halogeenilampuille sallitaan enintään 2000 W, kun taas loisteputkille, energiansäästölampuille, downlight-valaisimille ja pienjännitehalogeeneille suositeltu kuorma on 1200 VA.

Nollapistekytkentä

ISIMAT sisältää nollapistekytkennän. Tämä tekniikka suorittaa kytkennän lähellä jännitteen aaltomuodon nollakohtaa, mikä auttaa vähentämään relekontaktin sähköistä rasitusta, erityisesti tietyntyyppisten elektronisten kuormien kanssa.

Seinäpintaan asennettava rakenne

Tunnistin on suunniteltu kiinnitettäväksi suoraan tasaiselle seinäpinnalle. Sen ulkomitat ovat noin 72 mm leveys, 80 mm korkeus ja 100 mm syvyys, mikä tekee siitä kompaktin ratkaisun ulkokäyttöön.

Liitäntä tehdään ruuviliittimillä johtimille, joiden poikkipinta-ala on 0,75–1,5 mm². Laite toimii 230 V AC ±10 % jännitteellä ja 50/60 Hz taajuudella, ja sen oma kulutus on 6 VA, eli noin 1 W.

Orbis ISIMAT OB134312:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB134312.
• Malli: ISIMAT.
• Tyyppi: liiketunnistin valaistuksen ohjaukseen.
• Tunnistustekniikka: PIR.
• Antureiden määrä: 1.
• Piirien määrä: 1.
• Asennus: seinäpintaan.
• Tunnistuskulma: 140°.
• Tunnistuspään vaakakierto: 180°.
• Etuhavaintoalue: jopa 12 m 20 °C:ssa.
• Sivuttaishavaintoalue: jopa 8 m 20 °C:ssa.
• Suurin asennuskorkeus: 3 m.
• Suositeltu asennuskorkeus: 2–3 m.
• Ajastus: 3 sekunnista 30 minuuttiin.
• Valaistusherkkyys: säädettävä 5–2000 luksia.
• Syöttöjännite: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Oma kulutus: 6 VA, noin 1 W.
• Katkaisukyky: 10 A 230 V AC, cos φ = 1.
• Nollapistekytkentä: kyllä.
• Hehkulamppukuorma enintään: 2000 W.
• Loistekuorma enintään: 1200 VA.
• 12 V AC halogeenikuorma enintään: 1200 VA.
• 230 V AC halogeenikuorma enintään: 2000 W.
• Pienkulutuskuorma enintään: 1200 VA.
• Downlight-kuorma enintään: 1200 VA.
• LED-kuorma enintään: 400 VA.
• Suojausluokka: IP55.
• Suojausluokka: luokka II oikealla asennuksella.
• Käyttölämpötila: -20...40 °C.
• Käyttöraja: -30...50 °C.
• Kuljetus- ja varastointilämpötila: -35...60 °C.
• Liitäntä: ruuviliittimet.
• Johdinpoikkipinta: 0,75–1,5 mm².
• Mitat: noin 72 x 80 x 100 mm.
• Nettopaino: 155 g.

Valaistuksen automaatio ulko- ja kulkualueille

Orbis ISIMAT OB134312 mahdollistaa valaistuksen automatisoinnin yhdistämällä liiketunnistuksen ja ympäristön valaistustason ohjauksen. Näin vältetään manuaalisten kytkimien tarve ja valaisimet pysyvät sammuksissa, kun liikettä ei ole tai luonnonvaloa on riittävästi.

Sen 12 metrin etuhavaintoalue, IP55-suojaus, tunnistuspään vaakasäätö ja laaja ajastusalue tekevät siitä erityisen käytännöllisen kodeissa, taloyhtiöissä, liikkeissä ja muissa kohteissa, joissa ulko- tai kulkualueiden valaistus halutaan ohjata automaattisesti.

Tärkeää: kytkettävän kuorman on oltava Orbisin määrittämien valaistustekniikkakohtaisten rajojen mukainen. Tunnistin on asennettava ja kytkettävä valmistajan ohjeiden sekä sovellettavan sähkömääräyksen mukaisesti.
