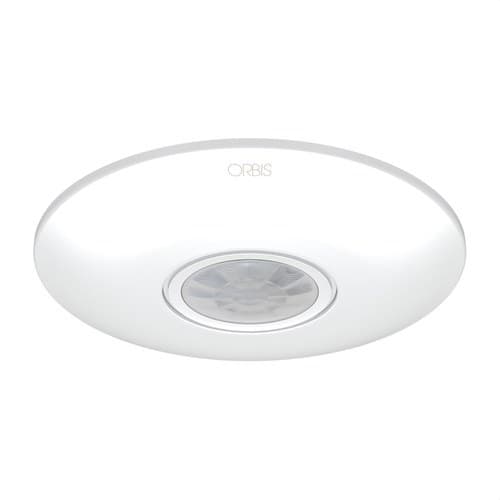

Liiketunnistin Circumat+KATTO EXTRPLN.360° 3-2000 LUX IP20 TUNNISTUSALUE: Ø7M(LIIKE

Orbis CIRCUMAT+ -liiketunnistin, viitenumero OB137112, on erittäin matala PIR-anturi, joka on suunniteltu valaistuspiirien automatisointiin liiketunnistuksen avulla. Se asennetaan pinta-asennuksena kattoon ja tarjoaa 360° peiton, jonka tunnistusalue on jopa 7 metriä halkaisijaltaan 2,5 metrin asennuskorkeudessa ja jopa 9 metriä halkaisijaltaan, kun se asennetaan 3 metrin korkeuteen.

Kompakti rakenne, vain 2,4 cm paksuinen, mahdollistaa huomaamattoman integroinnin asuntojen, taloyhtiöiden, toimistojen, hotellien, liiketilojen ja julkisten rakennusten kattoihin. Siinä on 3–2000 luksin valoisuusasetus, 10 sekunnista 30 minuuttiin säädettävä aikaviive, pulssitoiminto, lämpötilakompensointi sekä nollapistekytkentäinen rele, jonka ansiosta se soveltuu LED-, loiste- ja energiansäästökuormille.

Liikkeentunnistus 360°

CIRCUMAT+ käyttää passiivista PIR-infrapunatekniikkaa havaitakseen lämpösäteilyn vaihtelut, joita ihmiset tai muut lämpölähteet aiheuttavat liikkuessaan sen peittoalueella. Anturi ei lähetä säteilyä tunnistusta varten.

Keskitetyn kattoasennuksen ja 360° peiton ansiosta se voi valvoa liikettä koko tunnistimen ympärillä, ja se soveltuu erityisen hyvin käytäville, porrastasanteille, sisäänkäynteihin, saleihin, WC-tiloihin, toimistoihin ja muihin sisätilojen kulkualueisiin.

Jopa 7 metrin halkaisija 2,5 metrin korkeudessa

Kun Orbis asennetaan 2,5 metrin korkeuteen, valmistaja ilmoittaa tunnistusalueeksi jopa 7 metriä halkaisijaltaan poikittaissuuntaiselle liikkeelle. Virallinen taulukko erottaa lisäksi noin 3 metrin halkaisijan alueen anturia kohti suuntautuvalle liikkeelle.

Kun asennuskorkeus on 3 metriä, peittoalue voi ulottua jopa 9 metrin halkaisijaan lämpötilan ollessa alle 24 °C. Orbis suosittelee noin 2–4 metrin asennuskorkeutta.

Erittäin matala rakenne pinta-asennukseen

CIRCUMAT+ on suunniteltu suoraan pinta-asennukseen kattoon. Sen soikea kotelo ja valkoinen etupinta muodostavat vain 2,4 cm profiilin, mikä vähentää visuaalista vaikutusta verrattuna kookkaampiin kattotunnistimiin.

Tämä rakenne mahdollistaa asennuksen ilman pääosan upotusta, mikä on erityisen käytännöllistä saneerauksissa tai katoissa, joissa ei ole riittävästi tilaa upotettavalle tunnistimelle.

Säädettävä aikaviive 10 sekunnista 30 minuuttiin

Liikkeen havaitsemisen jälkeen kytkettynä pysyvän piirin aika voidaan säätää 10 sekunnin ja 30 minuutin välille. Valittu aika alkaa uudelleen jokaisen uuden havainnon yhteydessä.

Säätimessä on 10 sekunnin, 1 minuutin, 3 minuutin, 7 minuutin, 15 minuutin ja 30 minuutin asennot, joiden avulla tunnistimen toiminta voidaan sovittaa tilan todelliseen käyttöön.

1 sekunnin pulssitoiminto

Perinteisen aikaviiveen lisäksi CIRCUMAT+ sisältää pulssitoiminnon. Tässä tilassa lähtö aktivoituu noin 1 sekunniksi ja sen jälkeen asetetaan vähintään noin 9 sekunnin mittainen tunnistamaton jakso.

Tämä toiminto laajentaa integrointimahdollisuuksia, kun tunnistinta käytetään ohjauspulssin lähettämiseen muihin yhteensopiviin mekanismeihin tai ohjausjärjestelmiin.

3–2000 luksin hämäräkytkentä

Integroitu valoisuustunnistin mahdollistaa ympäristön valotason valinnan, jonka alapuolella tunnistin toimii. Alue on säädettävissä 3–2000 luksin välillä.

Alhaisella asetuksella valaistus kytkeytyy päälle pääasiassa pimeissä olosuhteissa. Kun asetus on lähellä maksimiarvoa, tunnistin voi reagoida käytännössä kaikissa valaistusolosuhteissa. Näin voidaan välttää turhat syttymiset, kun luonnonvaloa on riittävästi.

Rajoitettava tunnistusalue mukana

CIRCUMAT+ toimitetaan kentänrajoittimella, jota voidaan leikata, jotta tietyt alueet voidaan sulkea pois anturin peittoalueesta.

Tämä on hyödyllistä, kun tunnistin sijaitsee lähellä ovia, sivukäytäviä tai muita alueita, joissa liikkeen ei haluta sytyttävän valaistusta.

Lämpötilakompensointi

Orbis on varustanut CIRCUMAT+:n lämpötilakompensoinnilla, jotta tunnistus pysyy vakaampana ympäristöolosuhteiden muuttuessa. Kuten kaikissa PIR-antureissa, kantama voi pienentyä, kun havaittavan henkilön tai kohteen lämpötila lähestyy ympäristön lämpötilaa.

Nollapistekytkentäinen rele

Laitteessa on nollapistekytkentä, joka soveltuu erityisesti elektronisille kuormille, kuten LED-valaistukselle, loisteputkille ja energiansäästölampuille.

Kytkentä tapahtuu lähellä jännitteen aaltomuodon nollakohtaa, mikä auttaa vähentämään joidenkin kuormien kytkentävirroista aiheutuvia sähköisiä rasituksia.

6 A:n katkaisukyky

CIRCUMAT+:ssa on kosketin, jonka katkaisukyky on 6 A / 230 V AC, cos φ = 1. Suositellut enimmäiskuormat riippuvat käytetystä valaistustekniikasta.

• Hehkulamput: enintään 1200 W.
• Loistelamput: enintään 400 VA.
• 12 V AC -pienjännitehalogeenit: enintään 1000 VA.
• 230 V AC -halogeenit: enintään 1200 W.
• Energiansäästölamput: enintään 500 VA.
• Downlight-valaisimet: enintään 500 VA.
• LED-valaistus: enintään 500 VA.

230 V syöttö

Viite OB137112 toimii 230 V AC ±10 % syötöllä ja 50/60 Hz taajuudella. Sen oma kulutus on noin 0,8 W, eli 5,2 VA.

Laitteessa on kaksoisnollaliitin asennuksen helpottamiseksi.

IP20-suojaus sisäkäyttöön

CIRCUMAT+:lla on EN 60529 -standardin mukainen IP20-suojausluokka ja oikein asennettuna suojausluokka II. Se on tarkoitettu pääasiassa sisätiloihin, jotka on suojattu vedeltä.

Sen normaali käyttölämpötila-alue on -20...+40 °C, ja ilmoitettu käyttölämpötilan yläraja on +50 °C.

Orbis CIRCUMAT+ -sovellukset

Sen pyöreä peittoalue, erittäin matala rakenne ja yhteensopivuus eri valaistustekniikoiden kanssa mahdollistavat käytön monissa sisätiloissa:

• Sisäänkäynnit ja eteiset.
• Porrastasanteet ja portaat.
• Käytävät ja aulat.
• Varastotilat.
• Neuvotteluhuoneet.
• Kylpyhuoneet.
• Toimistot ja työhuoneet.
• Hotellit ja sairaalat.
• Liiketilat.
• Julkiset rakennukset ja taloyhtiöt.

Orbis CIRCUMAT+ OB137112:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB137112.
• Malli: CIRCUMAT+.
• Tyyppi: liiketunnistin valaistukselle.
• Tekniikka: passiivinen infrapuna PIR.
• Asennus: pinta-asennus kattoon.
• Rakenne: erittäin matala.
• Paksuus: noin 24 mm.
• Tunnistuskulma: 360°.
• Tunnistusalue 2,5 m korkeudessa: jopa Ø7 m poikittaissuuntaisessa liikkeessä.
• Etusuuntainen alue 2,5 m korkeudessa: noin Ø3 m.
• Tunnistusalue 3 m korkeudessa: jopa Ø9 m alle 24 °C lämpötilassa.
• Suositeltu asennuskorkeus: noin 2–4 m.
• Valoisuusherkkyys: säädettävä 3–2000 lux.
• Aikaviive: 10 sekunnista 30 minuuttiin.
• Pulssitoiminto: 1 s ON / 9 s OFF noin.
• Kentänrajoitin: mukana ja leikattava.
• Lämpötilakompensointi: kyllä.
• Syöttö: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Katkaisukyky: 6 A / 230 V AC, cos φ = 1.
• Nollapistekytkentä: kyllä.
• Oma kulutus: 5,2 VA, noin 0,8 W.
• Hehkulamppukuorma enintään: 1200 W.
• Loistelamppukuorma enintään: 400 VA.
• 12 V AC halogeenikuorma enintään: 1000 VA.
• 230 V AC halogeenikuorma enintään: 1200 W.
• Energiansäästökuorma enintään: 500 VA.
• Downlight-kuorma enintään: 500 VA.
• LED-kuorma enintään: 500 VA.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: II oikein asennettuna.
• Käyttölämpötila: -20...+40 °C.
• Käyttölämpötilan raja: -20...+50 °C.
• Väri: valkoinen.

Valaistuksen automatisointi huomaamattomalla asennuksella

Orbis CIRCUMAT+ OB137112 yhdistää 360° peiton, erittäin matalan rakenteen sekä ajan ja valoisuuden säädön tunnistimeen, joka soveltuu erityisen hyvin valaistuksen automatisointiin katosta käsin. Sen jopa 7 metrin halkaisijan peittoalue 2,5 metrin korkeudessa mahdollistaa monien sisätilojen tehokkaan kattamisen yhdestä pisteestä.

Yhteensopivuus jopa 500 VA LED-kuormien kanssa, nollapistekytkentä, kentänrajoitin ja pulssitoiminto tuovat joustavuutta sekä uusiin asennuksiin että saneerauskohteisiin.

Tärkeää: CIRCUMAT+:lla on IP20-suojaus ja se on tarkoitettu sisätiloihin, jotka on suojattu vedeltä. Todellinen kantama voi vaihdella asennuskorkeuden, ympäristön lämpötilan ja liikkeen suunnan mukaan suhteessa tunnistimen säteisiin.
