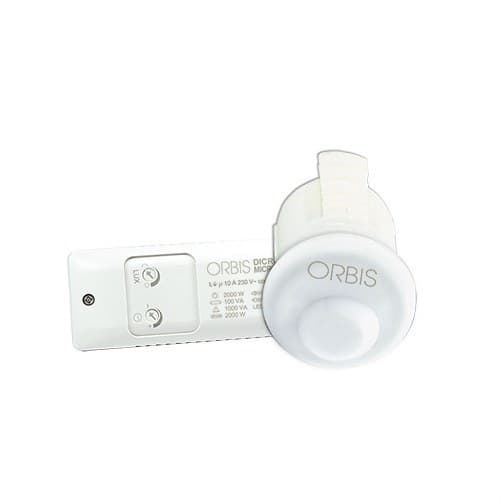

Liiketunnistin Dicromat MICRO EMPT.KATTO 360° 16MM 1 PIIRI.TUNNISTUSALUE: Ø4M(LIIKUTUS

Orbis DICROMAT MICRO -liiketunnistin, viite OB133612, on kompakti anturi sisätilojen valaistuksen automaattiseen päälle- ja poiskytkentään. Se on suunniteltu upotettavaan asennukseen kattoon, ja sen huomaamaton, vain 16 mm:n tunnistuspää tarjoaa 360°:n tunnistuskulman sekä jopa 4 metrin halkaisijan tunnistusalueen 2,5 metrin asennuskorkeudella.

Pienen kokonsa ansiosta se soveltuu erityisen hyvin kaappeihin, hisseihin, asuinrakennusten sisäänkäynteihin, kylpyhuoneisiin ja muihin pieniin tiloihin, joissa valaistus halutaan automatisoida niin, että anturi sulautuu lähes täysin kattoon. Se mahdollistaa sekä toiminta-ajan että sen valaistustason säätämisen, jonka alittuessa sen tulee aktivoitua.

Liikkeentunnistus 360°

DICROMAT MICRO tarjoaa 360°:n tunnistuskattavuuden, joka sopii kattoasennuksiin, joissa liikettä on valvottava anturin ympäriltä. Orbisin dokumentaation mukaan 2,5 metrin korkeuteen asennettuna tunnistusalue on jopa 4 metriä halkaisijaltaan.

Orbisin virallinen taulukko määrittää Ø4 metrin kantaman poikittaissuunnassa ja Ø2 metrin kantaman etusuunnassa 2,5 metrin korkeudella, joten todellinen herkkyys vaihtelee sen mukaan, mistä suunnasta henkilö kulkee tunnistusalueen läpi.

Vain 16 mm:n tunnistuspää

Yksi Orbis DICROMAT MICRO -mallin tärkeimmistä ominaisuuksista on sen pieni tunnistuselementti. Näkyvän pään halkaisija on vain 16 mm, ja se on suunniteltu upotettavaan kattoasennukseen, mikä auttaa saavuttamaan erityisen huomaamattoman asennuksen.

Elektroninen moduuli jää piiloon alaslasketun katon yläpuolelle, ja näkyviin jää vain pieni anturi. Tämä on erityisen kiinnostava ratkaisu tiloissa, joissa estetiikka ja valaistusjärjestelmän sulautuminen ympäristöön ovat tärkeitä.

Säädettävä aikaviive 6 sekunnista 12 minuuttiin

Anturi mahdollistaa sen ajan säätämisen, jonka piiri pysyy kytkettynä liikkeen havaitsemisen jälkeen. Aikaviiveen alue on säädettävissä 6 sekunnista 12 minuuttiin.

Tämä säätö mahdollistaa toiminnan mukauttamisen tilan käyttötarkoitukseen. Lyhyet ajat sopivat nopeaan läpikulkutilaan, kun taas pidempi aikaviive on tarkoituksenmukainen alueilla, joilla käyttäjät viipyvät pidempään.

Säädettävä valoisuusanturi

DICROMAT MICRO sisältää valaistusherkkyyden säädön välillä 5–3000 lux. Näin se voidaan asettaa siten, että valaistus aktivoituu vain, kun ympäristön valotaso on valitun arvon alapuolella.

Liikkeentunnistuksen ja valoisuudella ohjauksen yhdistelmä auttaa välttämään turhia syttymisiä, kun luonnonvaloa on riittävästi, ja tukee siten asennuksen ენერგiatehokkuutta.

Yksi piiri, jopa 10 A:n kuormitus

Anturi ohjaa yhtä piiriä ja sen katkaisukyky on 10 A / 230 V AC cos φ = 1. Sallittu enimmäiskuorma riippuu kytketyn valaistustekniikan tyypistä.

• Hehkulamput: enintään 2000 W.
• Loistelamput: enintään 100 VA.
• Matalajännitteiset 12 V AC -halogeenilamput: enintään 1000 VA.
• 230 V AC -halogeenilamput: enintään 2000 W.
• Energiaa säästävät lamput: enintään 100 VA.
• Downlight-valaisimet: enintään 100 VA.
• LED-valaistus: enintään 50 VA.

230 V:n syöttö

Orbis DICROMAT MICRO toimii 230 V AC ±10 % -syötöllä ja nimellistaajuudella 50 Hz. Sen oma kulutus on 1 W, mikä vastaa 8 VA kapasitiivista kuormaa.

Sähköliitäntä tehdään ruuviliittimillä, ja se hyväksyy enintään 2,5 mm²:n johtimet.

Suunniteltu sisätiloihin

Anturin suojausluokka on IP20 standardin EN 60529 mukaisesti, ja oikein asennettuna sen suojausluokka on II. Se on tarkoitettu sisätiloihin, jotka on suojattu vedeltä ja suoralta kosteudelta.

Sen käyttölämpötila on 0–45 °C, ja kuljetuksen sekä varastoinnin aikana se kestää lämpötiloja välillä -10–60 °C.

Orbis DICROMAT MICRO -sovellukset

Sen pieni koko ja ympyrämäinen tunnistus tekevät siitä erityisen sopivan ratkaisun pienten tilojen ja sisäisten kulkureittien valaistuksen automatisointiin.

• Kaapit ja vaatehuoneet.
• Hissit.
• Asuinrakennusten sisäänkäynnit.
• WC- ja kylpyhuonekopit.
• Pienet käytävät ja kulkualueet.
• Alakatot, joissa halutaan huomaamaton asennus.

Orbis DICROMAT MICRO OB133612 -tekniset tiedot

• Merkki: Orbis.
• Viite: OB133612.
• Malli: DICROMAT MICRO.
• Tyyppi: liike-/läsnäolotunnistin valaistukselle.
• Piirien määrä: 1.
• Asennus: upotettava kattoasennus.
• Tunnistuspään halkaisija: 16 mm.
• Tunnistuskulma: 360°.
• Maksimi tunnistusalue: Ø4 m 2,5 m:n asennuskorkeudella.
• Poikittaistunnistus: Ø4 m 2,5 m:n korkeudella.
• Etutunnistus: Ø2 m 2,5 m:n korkeudella.
• Aikaviiveen alue: 6 sekuntia – 12 minuuttia.
• Valoisuusherkkyys: 5–3000 lux.
• Syöttö: 230 V AC ±10 %.
• Taajuus: 50 Hz.
• Katkaisukyky: 10 A / 230 V AC, cos φ = 1.
• Oma kulutus: 1 W (8 VA kapasitiivinen).
• Nollakohdan tunnistus: ei.
• Liitäntä: ruuviliitin.
• Johtimen enimmäispoikkipinta: 2,5 mm².
• Suojausluokka: IP20.
• Suojausluokka: II oikein asennettuna.
• Käyttölämpötila: 0–45 °C.
• Kuljetus- ja varastointilämpötila: -10–60 °C.
• Paino: 115 + 35 g.

Automaattinen valaistuksen ohjaus mahdollisimman huomaamattomasti

Orbis DICROMAT MICRO OB133612 yhdistää 360°:n liikkeentunnistuksen, valoisuuden säädön ja säädettävän aikaviiveen erityisen huomaamattomassa muodossa. Sen vain 16 mm:n tunnistuspää mahdollistaa valaistuksen automatisoinnin ilman, että kattoon tarvitsee asentaa kookasta anturia.

Jopa 4 metrin halkaisijan tunnistusalueella, 5–3000 luxin säädöllä ja 6 sekunnin–12 minuutin aikaviiveellä se tarjoaa käytännöllisen ratkaisun turhien syttymisten vähentämiseen ja pienten sisätilojen automatisointiin.

Tärkeää: kytketyn kuorman on noudatettava Orbisin ilmoittamia rajoja kullekin valaistustekniikalle. Laitteen saa asentaa sisätiloihin vain pätevä henkilö valmistajan kytkentäkaaviota ja ohjeita noudattaen.
