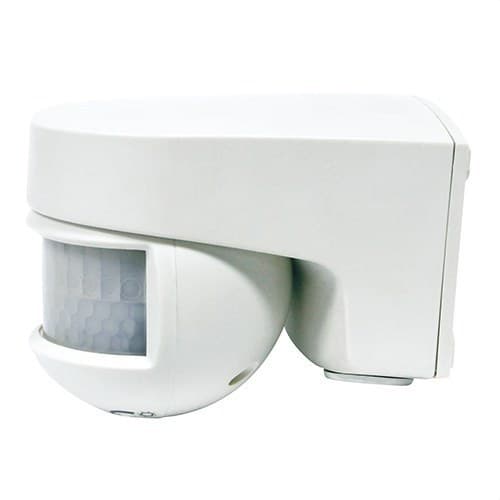

Liiketunnistin Isimat+SB.SEINÄ SÄÄDETTÄVÄ 200° TUNNISTUSALUE: ED.12M SIVU.8M(4+4)A 20°C 5-2000

Orbis ISIMAT+ -liiketunnistin, viitenumero OB134112, on suunniteltu valaistuspiirien automatisointiin PIR-infrapunatunnistuksen avulla. Se asennetaan pinta-asennuksena seinälle ja tarjoaa laajan 200° tunnistuskulman, jopa 12 metrin kantaman eteenpäin ja 8 metrin sivusuuntaisen kantaman 20 °C:ssa.

Sen säädettävä tunnistinpää mahdollistaa jopa 180° vaakasuoran käännön, mikä helpottaa tunnistusalueen sovittamista sisäänkäynteihin, julkisivuihin, katoksiin, varastoihin, porrastasanteisiin ja muihin kulkualueisiin. Lisäksi ajastusta voidaan säätää 3 sekunnista 30 minuuttiin ja valoisuuskynnystä 5–2000 luksin välillä. IP55-suojaus tekee siitä erityisen sopivan ulko- ja sisäasennuksiin, joissa ympäristöolosuhteet ovat vaativat.

Laaja 200° tunnistuskulma

Orbis ISIMAT+ sisältää kaksi PIR-anturia ja tarjoaa 200° kattavuuden, mikä laajentaa merkittävästi seinäasennuksesta valvottavaa aluetta. Tämä rakenne mahdollistaa liikkeen tunnistamisen sekä laitteen edessä että sivuilla.

20 °C:n viitelämpötilassa Orbis ilmoittaa enimmäiskantamaksi 12 metriä eteenpäin ja 8 metriä sivusuunnassa. Enimmäisasennuskorkeus on 3 metriä, ja suositeltu asennuskorkeus on 2–3 metriä.

Vaakasuunnassa jopa 180° kääntyvä tunnistinpää

ISIMAT+-laitteen tunnistinpää voidaan kääntää vaakasuunnassa jopa 180°, jolloin tunnistusalue voidaan suunnata juuri siihen kohtaan, jota halutaan valvoa. Tämä ominaisuus helpottaa laitteen sovittamista julkisivujen, sisäänkäyntien ja kulkualueiden geometriaan ilman, että tunnistin täytyy asentaa suoraan kulkusuuntaa vasten.

Todellinen kantama voi vaihdella asennuskorkeuden, valitun suunnan, ympäristön lämpötilan ja henkilöiden liikesuunnan suhteessa PIR-antureihin mukaan.

Säädettävä ajastus 3 sekunnista 30 minuuttiin

Aika, jonka piiri pysyy aktiivisena liikkeen havaitsemisen jälkeen, voidaan säätää 3 sekunnista 30 minuuttiin. Tämä laaja säätöalue mahdollistaa tunnistimen käytön sekä nopean läpikulun alueilla että tiloissa, joissa valaistus halutaan pitää päällä pidempään.

Säätö tehdään suoraan itse tunnistimesta, mikä helpottaa asennuksen käyttöönottoa.

Valoisuuden säätö 5–2000 luksin välillä

ISIMAT+ sisältää ympäristön valoisuuden säädön. Toimintakynnys voidaan asettaa 5–2000 luksin välille, jolloin valaistuspiiri aktivoituu liikkeestä vain, kun valoisuus on valitun arvon alapuolella.

Tämä toiminto auttaa välttämään turhia syttymisiä riittävän luonnonvalon aikana ja mukauttaa tunnistimen toiminnan kohteen mukaan.

IP55-suojaus ulkokäyttöön

Orbis ISIMAT+:lla on EN 60529 -standardin mukainen IP55-suojausluokka, joka suojaa pölyltä ja vesisuihkuilta. Siksi se soveltuu hyvin ulkoasennuksiin sekä sisäkäyttöön.

Sen normaali käyttölämpötila on -20...40 °C. Orbis ilmoittaa lisäksi käyttörajat -30...50 °C sekä varastointi- ja kuljetuslämpötilaksi -35...60 °C.

Nollapistekytkentä

Tunnistin sisältää nollapisteen tunnistuksen, jonka avulla kuorma kytketään lähelle sähköaallon nollakohtaa. Tämä ratkaisu on erityisen hyödyllinen tiettyjen elektronisten kuormien kanssa ja auttaa vähentämään kytkentöjen aiheuttamia sähköisiä rasituksia.

ISIMAT+ ohjaa yhtä piiriä ja tarjoaa 10 A:n katkaisukyvyn 230 V AC:lla ja cos φ = 1.

Yhteensopiva eri valaistustekniikoiden kanssa

Orbis määrittelee eri valaistustyypeille seuraavat suositellut enimmäiskuormat:

• Hehkulamput: enintään 2000 W.
• Loistelamput: enintään 1200 VA.
• 12 V AC -matalajännitehalogeenit: enintään 1200 VA.
• 230 V AC -halogeenit: enintään 2000 W.
• Energiaa säästävät lamput: enintään 1200 VA.
• Downlight-valaisimet: enintään 1200 VA.
• LED-valaistus: enintään 400 VA.

230 V syöttö ja pieni oma kulutus

ISIMAT+ toimii 230 V AC ±10 % -syötöllä ja 50/60 Hz:n taajuudella. Sen oma kulutus on noin 1 W, mikä vastaa 6 VA:ta.

Kytkentä tehdään ruuviliittimillä, ja se hyväksyy 0,75–1,5 mm²:n johtimet.

Kompakti seinäasennettava rakenne

Tunnistimen mitat ovat noin 72 x 80 x 100 mm ja nettopaino 155 g. Se on suunniteltu pinta-asennukseen tasaiselle seinälle, ja säätö- sekä suuntauselementit ovat helposti käytettävissä oikeaa asennusta varten.

Orbis ISIMAT+ -sovellukset

Laaja 200° kulma, IP55-suojaus ja jopa 12 metrin kantama tekevät siitä erityisen sopivan valaistuksen automatisointiin sisä- ja ulkotiloissa, joissa valaisimien halutaan toimivan vain liikkeen havaitsemisen yhteydessä.

• Asuntojen sisäänkäynnit ja kulkuväylät.
• Julkisivut ja kuistit.
• Katokset.
• Varastot.
• Porrastasanteet ja portaat.
• Käytävät ja kulkualueet.
• Autotallit ja taloyhtiöiden yhteiset tilat.
• Liikkeiden ja rakennusten sisäänkäynnit.

Orbis ISIMAT+ OB134112 -tekniset tiedot

• Merkki: Orbis.
• Viite: OB134112.
• Malli: ISIMAT+.
• Tyyppi: liiketunnistin valaistuksen ohjaukseen.
• Tunnistustekniikka: PIR.
• Antureiden määrä: 2.
• Piirien määrä: 1.
• Asennus: pinta-asennus seinälle.
• Tunnistuskulma: 200°.
• Vaakasuuntainen kääntö: jopa 180°.
• Etualueen kantama: jopa 12 m 20 °C:ssa.
• Sivukantama: jopa 8 m 20 °C:ssa.
• Enimmäisasennuskorkeus: 3 m.
• Suositeltu asennuskorkeus: 2–3 m.
• Ajastus: 3 sekunnista 30 minuuttiin.
• Valoisuusherkkyys: säädettävä 5–2000 lux.
• Syöttöjännite: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Katkaisukyky: 10 A 230 V AC, cos φ = 1.
• Nollapisteen tunnistus: kyllä.
• Oma kulutus: noin 1 W (6 VA).
• Hehkulamppukuorma: enintään 2000 W.
• Loistelamppukuorma: enintään 1200 VA.
• 12 V AC halogeenikuorma: enintään 1200 VA.
• 230 V AC halogeenikuorma: enintään 2000 W.
• Energiaa säästävä kuorma: enintään 1200 VA.
• Downlight-kuorma: enintään 1200 VA.
• LED-kuorma: enintään 400 VA.
• Suojausluokka: IP55 standardin EN 60529 mukaan.
• Suojausluokka: Luokka II oikeissa asennusolosuhteissa.
• Käyttölämpötila: -20...40 °C.
• Käyttöraja: -30...50 °C.
• Kuljetus- ja varastointilämpötila: -35...60 °C.
• Kytkentä: ruuviliittimet.
• Johdinala: 0,75–1,5 mm².
• Mitat: 72 x 80 x 100 mm.
• Nettopaino: 155 g.

Automaattinen valaistuksen ohjaus laajalla kattavuudella

Orbis ISIMAT+ OB134112 yhdistää 200° kattavuuden, kaksi PIR-anturia, vaakasuuntaisen säädön ja jopa 12 metrin kantaman, jotta kulkualueiden valaistus voidaan automatisoida tehokkaasti. Ajan ja valoisuuden erillinen säätö mahdollistaa toiminnan mukauttamisen kunkin asennuskohteen tarpeisiin.

Sen IP55-suojaus, nollapistekytkentä ja yhteensopivuus jopa 400 VA:n LED-valaistuksen kanssa tekevät siitä erityisen monipuolisen tunnistimen koteihin, taloyhtiöihin, liikkeisiin ja muihin kohteisiin, joissa valaistus halutaan sytyttää vain tarvittaessa.

Tärkeää: ilmoitettu kantama perustuu Orbisin määrittelemiin viiteolosuhteisiin ja voi vaihdella ympäristön lämpötilan, asennuskorkeuden, suunnan ja liikesuunnan mukaan. Sähköasennus on tehtävä valmistajan ohjeiden mukaisesti ja suositellut enimmäiskuormat huomioiden.
