Liiketunnistin MULTIMAT SB.SEINÄ KATTO KULMA/KULMA DET.: 12M FT.8M(4+4)SIVU.20°C

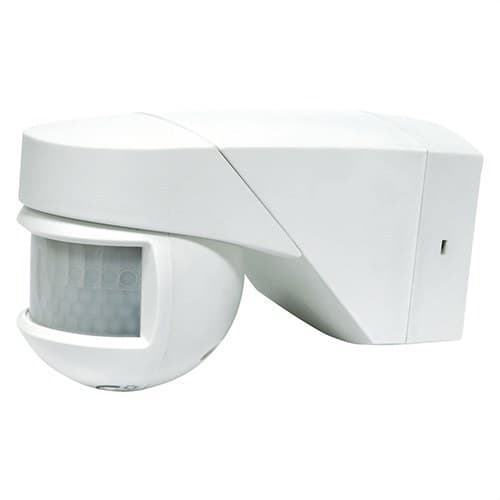

Orbis MULTIMAT -liiketunnistin, viitenumero OB134212, on pinta-asennettava PIR-anturi, joka on suunniteltu valaistuksen kytkemisen ja sammuttamisen automatisointiin. Se erottuu asennusmonipuolisuudellaan, sillä sen voi asentaa seinään tai kattoon sekä sovittaa myös nurkkiin ja kulmiin, tarjoten joustavan ratkaisun sisäänkäynteihin, katoksiin, autotalleihin, pihoille, varastoihin ja muihin sisä- tai ulkotiloihin.

MULTIMAT tarjoaa laajan 200° tunnistuskulman, jopa 12 metrin etäisyyden edestä ja 8 metrin sivuttaisen kattavuuden 20 °C:ssa. Lisäksi ajastusta voi säätää 3 sekunnista 30 minuuttiin ja valaistustasoa 5–2000 luksin välillä. Sen IP55-kotelo suojaa pölyltä ja vesisuihkuilta, joten sitä voidaan käyttää vaativammissa kohteissa kuin tavallista sisätilojen tunnistinta.

PIR-liiketunnistin 200° kattavuudella

Orbis MULTIMAT käyttää passiivista PIR-infrapunatekniikkaa kahden anturin avulla. Laite havaitsee ihmisten ja muiden lämmönlähteiden aiheuttamat infrapunasäteilyn muutokset, jotka kulkevat sen tunnistusalueen läpi, ilman että se itse lähettää säteilyä tunnistusta varten.

Kun liikettä havaitaan ja ympäristön valaistus on asetettua arvoa alhaisempi, laite aktivoi lähtöpiirin. Kun liikettä ei enää havaita, se pitää valaistuksen päällä valitun ajan ennen automaattista sammutusta.

Jopa 12 metrin etualueen tunnistus

Orbisin määrittelemissä viiteolosuhteissa MULTIMAT yltää jopa 12 metriin eteenpäin ja 8 metrin sivuttaiseen kattavuuteen 20 °C:n ympäristölämpötilassa.

Tunnistus on tehokkainta, kun henkilö kulkee anturin säteiden poikki sivusuunnassa, eikä suoraan kohti tunnistinta. Kuten kaikissa PIR-tunnistimissa, myös ympäristön lämpötila voi vaikuttaa kantamaan, erityisesti kun se lähestyy kehon lämpötilaa.

Asennus seinään tai kattoon

Yksi MULTIMATin tärkeimmistä eduista on sen asennusmonipuolisuus. Se voidaan kiinnittää pinta-asennuksena sekä seinään että kattoon, mikä mahdollistaa anturin sovittamisen erilaisiin rakennusratkaisuihin.

Orbis suosittelee enimmäisasennuskorkeudeksi 3 metriä, ja ihanteellinen alue on 2–3 metriä hyvän kattavuuden saavuttamiseksi.

Asennus nurkkaan tai kulmaan

Perinteisen seinä- tai kattoasennuksen lisäksi jalustan rakenne mahdollistaa MULTIMATin asentamisen myös nurkkiin ja kulmiin. Orbisin virallinen hinnasto mainitsee tämän asennusmahdollisuuden nimenomaisesti viitteelle OB134212.

Jalustassa on valmiit alueet kiinnityksen sovittamiseksi eri pinnoille, mikä helpottaa tunnistimen suuntaamista sisäänkäynteihin, julkisivuihin ja muihin kohteisiin, joissa täysin tasainen asennus ei ole paras ratkaisu.

Säädettävä tunnistinpää

Tunnistinpää voidaan kääntää noin 180° vaakasuunnassa ja noin 45° pystysuunnassa. Tämä mahdollistaa tunnistusalueen suuntaamisen haluttuun kohtaan sen jälkeen, kun jalusta on kiinnitetty.

Tämä suuntausmahdollisuus on erityisen hyödyllinen, kun tunnistin on asennettava paikkaan, jota rajoittavat kaapelointi tai rakennuksen geometria.

Pistokkeellinen jalusta helpottaa asennusta

Kiinnitysalusta sisältää sähköliitännät, joten se voidaan asentaa ja johdottaa ensin, minkä jälkeen tunnistimen runko työnnetään paikalleen. Jos MULTIMAT on irrotettava huoltoa varten, jalustaa ei tarvitse poistaa eikä sähköliitäntöjä tehdä uudelleen.

Tämä järjestelmä helpottaa asennus- ja huoltotoimia, erityisesti ammattimaisissa kohteissa, joissa on useita tunnistimia.

Säädettävä viive 3 sekunnista 30 minuuttiin

Poiskytkentäviivettä voidaan säätää noin 3 sekunnista 30 minuuttiin. Jokainen uusi havainto käynnistää valitun ajan uudelleen, joten valaistus pysyy päällä niin kauan kuin valvotulla alueella on liikettä.

Lyhyet ajat sopivat erityisesti nopeisiin kulkualueisiin, kun taas pidemmät viiveet mahdollistavat tunnistimen käytön autotalleissa, katoksissa, varastoissa ja tiloissa, joissa käyttäjät viipyvät useita minuutteja.

Hämäräkytkentä 5–2000 luksin alueella

MULTIMATissa on valotunnistin, jonka säätöalue on 5–2000 luksia. Käyttäjä voi määrittää tunnistimen niin, että valaistus aktivoituu vain, kun ympäristön valo on valitun tason alapuolella.

Korkealla asetuksella se voi toimia myös melko kirkkaassa ympäristössä, kun taas lähellä minimiä olevat asetukset rajaavat syttymisen pääasiassa hämärään tai pimeään.

Toimitukseen sisältyvä tunnistusalueen rajoitin

Orbis toimittaa MULTIMATin mukana alueen rajoittimet, joiden avulla tietyt linssin alueet voidaan sulkea pois. Rajoittimet on jaettu sektoreihin, joita voidaan sovittaa tarvittavan kattavuuden mukaan.

Tämän toiminnon avulla voidaan vähentää ei-toivottuja havaintoja esimerkiksi läheisiltä kulkureiteiltä, naapurisisäänkäynneistä tai alueilta, jotka jäävät varsinaisen valvonta-alueen ulkopuolelle.

IP55-suojaus sisä- ja ulkokäyttöön

Tunnistimella on EN 60529 -standardin mukainen IP55-suojaus, joka suojaa pölyn sisäänpääsyltä ja vesisuihkuilta. Se soveltuu sekä tiettyihin sisätiloihin että yhteensopiviin ulkokohteisiin.

Orbis suosittelee käyttöä katoksissa, porrastasanteilla, autotalleissa, varastoissa, pihoilla ja muissa asuin-, liike- tai teollisuuskohteissa.

Toiminta välillä -20 ja 40 °C

Valmistajan ilmoittama käyttölämpötila-alue on -20...+40 °C. Kuljetuksen ja varastoinnin osalta tekninen tietolomake ilmoittaa lämpötilaksi -20...+50 °C.

Tunnistinta ei tule suunnata tai asentaa suoraan lämmönlähteiden, ilmastointilaitteiden, ilmavirtojen, erittäin heijastavien pintojen tai valonlähteiden läheisyyteen, sillä ne voivat vaikuttaa anturin toimintaan.

Nollapistekytkennällä varustettu rele

MULTIMATissa on nollapisteen ylityksen tunnistus, jonka avulla sähköinen kytkentä tehdään lähellä jännitteen aaltomuodon nollakohtaa. Tämä ominaisuus auttaa vähentämään sähköisiä rasituksia tiettyjen elektronisten kuormien kytkennässä.

Laite ohjaa yhtä piiriä ja sen katkaisukyky on 10 A / 230 V AC cos φ = 1.

Yhteensopiva LED-valaistuksen ja muiden teknologioiden kanssa

Orbis MULTIMAT voi ohjata erilaisia valaistusteknologioita valmistajan suosittelemien enimmäiskuormien puitteissa:

• Hehkulamput: enintään 2000 W.
• Loistelamput: enintään 1200 VA.
• 12 V AC -halogeenilamput: enintään 1200 VA.
• 230 V AC -halogeenilamput: enintään 2000 W.
• Energiaa säästävät lamput: enintään 1200 VA.
• Downlight-valaisimet: enintään 1200 VA.
• LED-valaistus: enintään 400 VA.

230 V syöttöjännite

Viite OB134212 toimii 230 V AC ±10 % syötöllä ja nimellistaajuudella 50 Hz. Sen oma kulutus on noin 1,5 W, mikä vastaa 8,5 VA.

Liitäntä tehdään ruuviliittimillä, ja hyväksytty johdinpoikkipinta on 1–2,5 mm².

Kompakti ja kestävä rakenne

Orbisin voimassa oleva tekninen tietolomake ilmoittaa ulkomitoiksi noin 72 x 80 x 127 mm ja nettopainoksi 235 g. Kompakti muoto mahdollistaa laajan 200° kattavuuden ilman suurikokoista tunnistinta.

Orbis MULTIMATin käyttökohteet

IP55-suojauksen, laajan tunnistusalueen ja erilaisten asennusmahdollisuuksien ansiosta MULTIMATia voidaan käyttää monissa tiloissa, joissa valaistuksen automatisointi on hyödyllistä:

• Asuntojen sisäänkäynnit ja kulkuväylät.
• Katokset ja kuistit.
• Autotallit ja pysäköintialueet.
• Pihat ja ulkoalueet.
• Varastot ja säilytystilat.
• Porrastasanteet ja portaat.
• Käytävät ja kulkualueet.
• Rakennusten julkisivut ja sisäänkäynnit.
• Liiketilat.
• Yhteensopivat asuin-, liike- ja teollisuuskohteet.

Orbis MULTIMAT OB134212:n tekniset ominaisuudet

• Merkki: Orbis.
• Viite: OB134212.
• Malli: MULTIMAT.
• Tyyppi: liiketunnistin valaistuksen ohjaukseen.
• Tunnistustekniikka: PIR.
• Antureiden määrä: 2.
• Piirien määrä: 1.
• Asennus: pinta-asennus.
• Asennusasennot: seinä, katto, nurkka tai kulma.
• Jalusta: pistokkeellinen sähköliitännöillä.
• Tunnistuskulma: 200°.
• Etualue: jopa 12 m 20 °C:ssa.
• Sivuttaiskattavuus: jopa 8 m 20 °C:ssa.
• Enimmäisasennuskorkeus: 3 m.
• Suositeltu korkeus: 2–3 m.
• Vaakasuuntainen suuntaus: noin 180°.
• Pystysuuntainen suuntaus: noin 45°.
• Ajastus: 3 sekunnista 30 minuuttiin.
• Valoherkkyys: 5–2000 luksia.
• Alueen rajoitin: sisältyy.
• Syöttöjännite: 230 V AC ±10 %.
• Taajuus: 50 Hz.
• Oma kulutus: noin 1,5 W (8,5 VA).
• Katkaisukyky: 10 A / 230 V AC, cos φ = 1.
• Nollapistekytkentä: kyllä.
• Hehkulamppukuorma: enintään 2000 W.
• Loistelamppukuorma: enintään 1200 VA.
• 12 V AC -halogeenikuorma: enintään 1200 VA.
• 230 V AC -halogeenikuorma: enintään 2000 W.
• Energiaa säästävän lampun kuorma: enintään 1200 VA.
• Downlight-kuorma: enintään 1200 VA.
• LED-kuorma: enintään 400 VA.
• Suojausluokka: IP55 standardin EN 60529 mukaisesti.
• Suojausluokka: Luokka II oikeissa asennusolosuhteissa.
• Käyttölämpötila: -20...+40 °C.
• Kuljetus- ja varastointilämpötila: -20...+50 °C.
• Liitäntä: ruuviliittimet.
• Johdinpoikkipinta: 1–2,5 mm².
• Arvioidut mitat: 72 x 80 x 127 mm.
• Nettopaino: 235 g.

Monipuolinen tunnistin seinään, kattoon ja kulmiin

Orbis MULTIMAT OB134212 erottuu perinteisistä seinätunnistimista asennuspaikkojen monipuolisuudella. Mahdollisuus asentaa se seinään, kattoon, nurkkaan tai kulmaan helpottaa parhaan kattavuuden tarjoavan sijainnin löytämistä kuhunkin projektiin.

Sen 200° tunnistus, jopa 12 metrin etäisyys, IP55-suojaus, jopa 30 minuutin ajastus ja LED-yhteensopivuus 400 VA:han asti tarjoavat kattavan ratkaisun valaistuksen automatisointiin kodeissa, taloyhtiöissä ja ammattikäytössä.

Tärkeää: 12 ja 8 metrin kantamat vastaavat Orbisin määrittelemiä viiteolosuhteita 20 °C:ssa. Todellinen kattavuus voi vaihdella lämpötilan, asennuskorkeuden ja tunnistimen suunnan sekä sen mukaan, mihin suuntaan ihmiset kulkevat tunnistussäteiden läpi.
