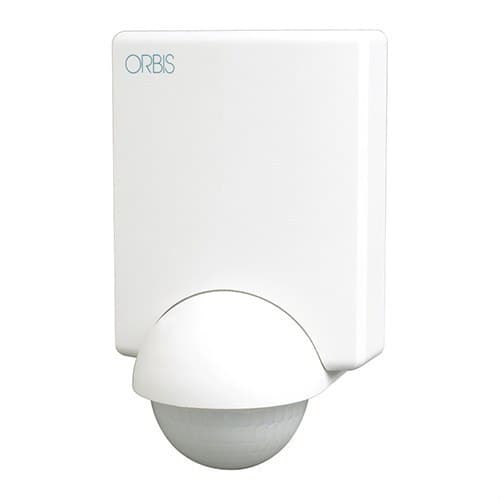

Liiketunnistin PROXIMAT SB.SEINÄ 12M FT.15M(7,5+7,5)SIV.240° 5-2000 LUX AJASTUS:

Orbis PROXIMAT -liiketunnistin, viitenumero OB132312, on PIR-infrapunatunnistin, joka on suunniteltu valaistuspiirien automatisointiin havaitsemalla kulkualueilla liikkuvia henkilöitä. Se asennetaan seinäpintaan ja tarjoaa laajan 240° tunnistuskulman, jopa 12 metrin etualueen kantaman sekä jopa 15 metrin sivuttaisen peiton 20 °C:ssa.

Sen päätä voidaan kääntää vaakasuunnassa jopa 180° tunnistusalueen suuntaamiseksi haluttuun kohtaan. Lisäksi ajastusta voidaan säätää 10 sekunnista 10 minuuttiin, valaistustasoa 5–2000 luksiin sekä tunnistimen herkkyyttä. IP45-suojausluokka mahdollistaa käytön sekä sisätiloissa että soveltuvissa ulkotiloissa.

Laaja 240° tunnistusalue

Orbis PROXIMAT tarjoaa 240° tunnistuskulman, joka soveltuu erityisesti laajojen alueiden ohjaamiseen seinäasennuksesta. Noin 2,5 metrin asennuskorkeudessa ja 20 °C:n ympäristölämpötilassa se yltää jopa 12 metriin eteenpäin ja 15 metrin sivuttaiseen peittoon.

Sivuttaispeitto ulottuu noin 7,5 metriä tunnistimen kummallekin puolelle. Todellinen suorituskyky voi vaihdella ympäristölämpötilan, asennuskorkeuden, anturin suunnan ja sen mukaan, mihin suuntaan henkilö kulkee tunnistussäteiden läpi.

Säädettävä pää jopa 180°

Tunnistinpää voidaan kääntää vaakasuunnassa jopa 180°, jolloin tunnistusalue voidaan siirtää valvottavalle alueelle. Tämä helpottaa käyttöä sisäänkäynneissä, käytävillä, julkisivuissa, porrastasanteilla, katoksissa ja muissa kohteissa, joissa tunnistinta ei voida asentaa suoraan kulkualueen eteen.

Orbis suosittelee asennuskorkeudeksi 2–3 metriä, jotta tunnistus toimii asianmukaisesti.

Asennus seinään, nurkkaan tai kulmaan

PROXIMAT on suunniteltu pinta-asennukseen, ja se voidaan asentaa tasaiselle seinälle, nurkkaan tai kulmaan. Valmistaja toimittaa mukana erityiset kiinnitystarvikkeet näitä asennustapoja varten.

Tämä monipuolisuus mahdollistaa tunnistimen sovittamisen erilaisiin rakennusratkaisuihin ja tunnistusalueen oikean suuntaamisen ilman lisätelineitä.

Säädettävä ajastus 10 sekunnista 10 minuuttiin

Liikkeen havaitsemisen jälkeen piirin kytkeytymisaika voidaan säätää noin 10 sekunnista 10 minuuttiin.

Lyhyt aika sopii nopeasti läpikuljettaville alueille, kun taas pidemmät ajat pitävät valaistuksen päällä sisäänkäynneissä, portaikoissa, käytävillä tai alueilla, joilla käyttäjät viipyvät pidempään.

Ajastuksen päätyttyä tunnistimessa on noin 3 sekunnin lyhyt lepoaika ennen kuin tunnistus käynnistyy uudelleen.

Valaistustason säätö 5–2000 luksiin

PROXIMATissa on säädettävä hämäräkytkin 5–2000 luksin alueella. Tämän toiminnon avulla voidaan määrittää ympäristön valaistustaso, jonka alittuessa piiri aktivoituu liikkeen havaitsemisen yhteydessä.

Se voidaan asettaa toimimaan pääasiassa yöllä tai hämärässä, jolloin vältetään tarpeettomat kytkennät, kun luonnonvalo on riittävä.

Säädettävä tunnistusherkkyys

Ajan ja valaistuksen säädön lisäksi tunnistimessa on erillinen valitsin tunnistusherkkyyden muuttamiseen. Näin anturin toimintaa voidaan mukauttaa valvottavan alueen mittoihin ja ominaisuuksiin.

Kaikkien PIR-tunnistimien herkkyys voi heikentyä, kun ympäristön lämpötila lähestyy kehon lämpötilaa, mikä on hyvä ottaa huomioon todellista kantamaa arvioitaessa tietyissä olosuhteissa.

Rajoittimet tunnistusalueen mukauttamiseen

PROXIMAT toimitetaan kahdella kentänrajoittimella, joiden avulla voidaan estää tietyt linssin alueet. Osia voidaan käyttää estämään tunnistus tietyissä suunnissa ja vähentämään ei-toivotun alueen aiheuttamia laukaisuja.

Tämä on erityisen hyödyllistä, kun tunnistin asennetaan lähelle ulkopuolisia kulkualueita, ovia, ikkunoita tai muita tiloja, joiden ei haluta sytyttävän valaistusta.

Nollapistekytkennällä varustettu rele

Tunnistin sisältää nollapistekytkennällä toimivan releen, joka on tarkoitettu parantamaan tiettyjen elektronisten kuormien, kuten LED-valaisimien, loisteputkien ja energiansäästölamppujen, ohjausta.

Kontaktin katkaisukyky on 10 A / 230 V AC, cos φ = 1.

Soveltuvuus eri valaistustekniikoille

Orbis määrittää eri enimmäiskuormat tunnistimeen kytketyn valaistustekniikan mukaan.

• Hehkulamput: enintään 2000 W.
• Loistelamput: enintään 1300 VA.
• Matalajännitteiset halogeenilamput: enintään 1300 VA.
• 230 V halogeenilamput: enintään 2000 W.
• Energiansäästölamput: enintään 1300 VA.
• LED-valaistus: enintään 500 VA.

LED-tilanilmaisin

PROXIMATissa on LED-merkkivalo, joka syttyy, kun laite havaitsee liikettä. Tämä helpottaa toiminnan tarkistamista asennuksen ja peittoalueen säädön aikana.

IP45-suojaus

Tunnistimella on EN 60529 -standardin mukainen IP45-suojausluokka, joka tarjoaa suojan kiinteiden kappaleiden sisäänpääsyä vastaan sekä vesisuihkuilta kyseisen luokituksen ehtojen mukaisesti.

Sen käyttölämpötila on -10...+40 °C, joten sitä voidaan käyttää erilaisissa koti-, taloyhtiö- ja ammattikäytön sovelluksissa.

Orbis PROXIMAT -tunnistimen käyttökohteet

Laaja kantama ja säädettävä suuntaus tekevät PROXIMATista sopivan valaistuksen automatisointiin monilla kulkualueilla.

• Sisäänkäynnit ja rakennusten kulkureitit.
• Portaat ja porrastasanteet.
• Käytävät ja aulat.
• Kuistit ja katokset.
• Julkisivut ja suojatut ulko-ovet.
• Autotallit ja taloyhtiöiden yhteiset tilat.
• Liiketilat ja toimistot.
• Julkiset rakennukset.
• Soveltuvat teollisuus- ja maatalouskohteet.

Orbis PROXIMAT OB132312:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB132312.
• Malli: PROXIMAT.
• Tyyppi: liiketunnistin valaistuksen ohjaukseen.
• Teknologia: PIR-infrapunatunnistus.
• Asennus: pinta-asennus seinään, nurkkaan tai kulmaan.
• Tunnistuskulma: 240°.
• Pään vaakakierto: 180°.
• Etualueen kantama: jopa 12 m 20 °C:ssa.
• Sivuttaiskantama: jopa 15 m 20 °C:ssa, noin 7,5 + 7,5 m.
• Tunnistusalueen viitekorkeus: 2,5 m.
• Suositeltu asennuskorkeus: 2–3 m.
• Ajastus: noin 10 s – 10 min.
• Impulssitoiminto: saatavilla sarjan kokoonpanon mukaan.
• Valoherkkyys: säädettävä 5–2000 lux.
• Tunnistusherkkyys: säädettävä.
• Tunnistusalueen rajoittimet: 2 kpl mukana.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Katkaisukyky: 10 A / 230 V AC, cos φ = 1.
• Nollapistekytkentärele: kyllä.
• Oma kulutus: noin 1 W (8 VA).
• Hehkulamppukuorma: enintään 2000 W.
• Loistelamppukuorma: enintään 1300 VA.
• Matalajännitteinen halogeenikuorma: enintään 1300 VA.
• 230 V halogeenikuorma: enintään 2000 W.
• Energiansäästölamppukuorma: enintään 1300 VA.
• LED-kuorma: enintään 500 VA.
• LED-tunnistusilmaisin: kyllä.
• Suojausluokka: IP45.
• Käyttölämpötila: -10...+40 °C.

Valaistuksen automatisointi laajalla peittoalueella

Orbis PROXIMAT OB132312 erottuu yhdistämällä laajan 240° tunnistusalueen, jopa 12 metrin etukantaman ja 15 metrin sivuttaisen peiton. Vaakasuuntainen päänsäätö ja mukana toimitetut rajoittimet mahdollistavat valvottavan alueen mukauttamisen kunkin asennuksen erityispiirteisiin.

Säädettävä ajastus, 5–2000 luksin hämäräkytkin ja yhteensopivuus jopa 500 VA:n LED-kuormien kanssa mahdollistavat sisäänkäyntien ja kulkualueiden valaistuksen automatisoinnin ilman, että valaisimia pidetään päällä tarpeettomasti.

Tärkeää: ilmoitettu kantama saavutetaan Orbisin määrittelemissä viiteolosuhteissa, ja se voi vaihdella lämpötilan, asennuskorkeuden, suunnan ja liikkumissuunnan mukaan. Sähköasennus on tehtävä valmistajan ohjeiden mukaisesti ja ilmoitettuja enimmäiskuormia noudattaen.
