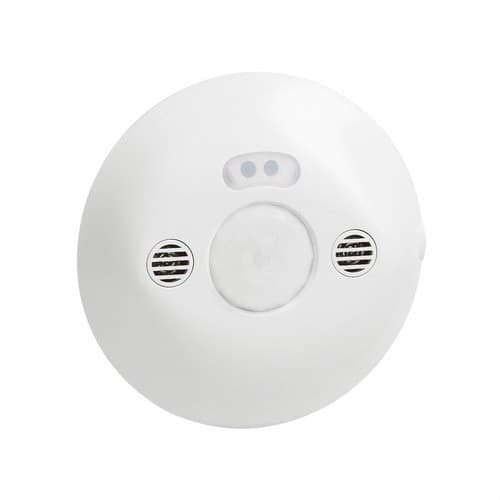

PIR/US-liiketunnistin 360º kantama 8m upotettu/kattokiinnitys

Legrandin liike- ja läsnäolotunnistin 048806 on kaksiteknologinen kattoanturi, joka yhdistää passiivisen infrapunan ja ultraäänen valaistuksen automaattiseen ohjaukseen. Se tarjoaa 360 asteen kattavuuden ja jopa 8 metrin tunnistushalkaisijan 2,5 metrin asennuskorkeudella, mikä mahdollistaa tarkan läsnäolon tunnistuksen toimistoissa, neuvotteluhuoneissa, luokkahuoneissa ja muissa työtiloissa.

Yhdistämällä molemmat tunnistusteknologiat anturi parantaa herkkyyttä liikkeen ja läsnäolon havaitsemisessa tilanteissa, joissa tavallinen tunnistin voi olla vähemmän tehokas. Se valvoo myös luonnonvalon tasoa ja ohjaa valaisimien kytkeytymistä asetettujen olosuhteiden mukaan, mikä auttaa optimoimaan energiankulutusta.

Kaksiteknologinen Legrand-läsnäolotunnistin

Viite 048806 kuuluu Legrandin Mosaic-sarjaan ja käyttää samanaikaisesti kahta tunnistusjärjestelmää:

• Passiivinen infrapuna: havaitsee lämpösäteilyn vaihtelut, joita ihmisten liike aiheuttaa valvotulla alueella.
• Ultraääni: mahdollistaa läsnäolon tunnistamisen tilassa syntyvien ultraääniaaltojen muutosten avulla.

Molempien järjestelmien yhteiskäyttö tarjoaa erittäin herkän tunnistuksen ja erityisen hyvin työtiloihin soveltuvan kattavuuden, joissa liikettä voi esiintyä eri voimakkuuksilla.

360 asteen kattavuus ja 8 metrin halkaisija

Tunnistin tarjoaa 360 asteen vaakasuuntaisen tunnistuskulman. Asennettuna optimaaliselle 2,5 metrin korkeudelle se tuottaa jopa 8 metrin halkaisijaltaan olevan pyöreän tunnistusalueen.

Legrandin teknisten tietojen mukaan suurin sivusuuntainen kantama on noin 4 metriä ja etusuuntainen kantama voi olla jopa 6 metriä, muodostaen yhteensä 8 metrin halkaisijaltaan olevan tunnistusalueen lattialla.

Kun samaan tilaan asennetaan useita tunnistimia, Legrand suosittelee noin 6 metrin optimaalista etäisyyttä antureiden välillä.

Erityisen sopiva toimistoihin ja työtiloihin

Legrand suosittelee tätä tunnistinta alueille, joissa on luonnonvaloa, kuten yksittäisiin toimistoihin, avotoimistoihin, neuvotteluhuoneisiin, luokkahuoneisiin ja muihin ammattitiloihin.

Anturi valvoo samanaikaisesti henkilöiden läsnäoloa ja ympäristön valaistustasoa ohjatakseen valaistuspiiriä vain silloin, kun se asetusten mukaan on tarpeen.

Valaistuksen ohjaus läsnäolon ja kirkkauden mukaan

Liikkeen ja läsnäolon tunnistamisen lisäksi Legrand 048806 mahdollistaa kirkkauskynnyksen säätämisen, joka määrittää valaistuksen toiminnan.

Valotason säätöalue on 5–1 275 luksia, mikä mahdollistaa tunnistimen vasteen mukauttamisen erilaisiin luonnonvalon tasoihin.

Tällä tavoin voidaan välttää valaisimien tarpeeton syttyminen, kun tilassa on riittävästi valoa.

Säädettävä tunnistusherkkyys

Tunnistimen herkkyys voidaan määrittää tilan ominaisuuksien ja käyttötarkoituksen mukaan.

Legrand mahdollistaa tärkeimpien parametrien säädön yhteensopivilla asetustyökaluilla, mikä helpottaa tarkkaa käyttöönottoa suoraan asennuksen yhteydessä.

Säädettävä aikaviive

Tunnistin mahdollistaa sen ajan määrittämisen, jonka valaistus pysyy päällä havaitsemisen jälkeen.

Tuotteen teknisten tietojen mukaan vähimmäiskytkentäaika voidaan säätää 5 sekunnista alkaen ja enimmäistoiminta-aika on 59 minuuttia.

Tämä mahdollistaa toiminnan mukauttamisen eri käyttöprofiileihin, kulkualueista tiloihin, joissa käyttäjät viipyvät pidempään.

Automaattinen toiminta läsnäolon mukaan

Läsnäolotilassa järjestelmä voi hallita automaattisesti valaistuksen syttymistä ja sammumista havaitun läsnäolon ja määritettyjen valaistusolosuhteiden mukaan.

Tämä automaatio vähentää aikaa, jonka valaisimet palavat turhaan, erityisesti tiloissa, joita käytetään ajoittain.

Mahdollisuus poissaolotilaan

Tunnistinta voidaan käyttää myös yhteensopivan painikkeen kanssa poissaolotilassa. Tässä kokoonpanossa sytytys tehdään manuaalisesti painikkeella ja sammutus voidaan tehdä manuaalisesti tai automaattisesti, kun läsnäoloaika päättyy.

Legrand ilmoittaa tähän sovellukseen yhteensopivaksi painikkeeksi viitteen 077040.

230 voltin syöttö nollajohtimella

Legrand 048806 käyttää 3-johtimista kytkentää nollajohtimella ja toimii nimellisjännitteellä 230 volttia vaihtovirtaa.

Hyväksytty toimintataajuus on 50–60 hertsiä.

Sen valmiustilan sähkönkulutus on noin 0,8 wattia, mikä mahdollistaa tunnistustoimintojen jatkuvan käytön pienellä kulutuksella.

Jopa 2 000 watin kytkentäteho

Legrandin voimassa oleva tekninen tietolehti ilmoittaa laitteelle 2 000 watin enimmäiskytkentätehon.

Siinä mainitaan myös 8,5 ampeerin enimmäiskäynnistysvirta. Kytkettävä kuorma on aina valittava näitä arvoja ja käytettävän valaistusteknologian erityispiirteitä noudattaen.

Upotettava asennus alaslaskettuun kattoon

Tunnistin on suunniteltu ensisijaisesti upotettavaan kattoasennukseen. Se voidaan kiinnittää suoraan alaslaskettuun kattoon mukana toimitettavilla asennuskynsillä.

Se voidaan asentaa myös 50 millimetrin syvyyiseen Batibox-koteloon, mikä tarjoaa erilaisia vaihtoehtoja sen integroimiseksi rakennuksen asennusjärjestelmään.

Mahdollisuus pinta-asennukseen

Vaikka tuote on suunniteltu ensisijaisesti upotettavaan asennukseen, Legrand mahdollistaa pinta-asennuksen kattoon erityisellä lisävarusteella viite 048875.

Tämä helpottaa tunnistimen käyttöä saneerauksissa tai tiloissa, joissa upotettu asennus ei ole mahdollinen.

Kytkentä automaattiliittimillä

Legrand 048806:ssa on automaattiliittimet, jotka helpottavat ja nopeuttavat johdotusta asennuksen aikana.

Tämä järjestelmä poistaa tarpeen käyttää perinteistä ruuvikiristystä tunnistimen liitännöissä ja tarjoaa nopean ja turvallisen kytkennän, kun käytetään sopivia johtimia.

Asetukset Legrandin työkalulla

Tunnistimen parametreja voidaan säätää tarkasti Legrandin asetustyökalulla viite 088240.

Tämä mahdollistaa esimerkiksi herkkyyden ja kirkkaustason mukauttamisen asennuspaikalla, jotta vaste vastaisi paremmin kunkin tilan mittoja, ympäristöolosuhteita ja käyttötapaa.

IP20-suojaus sisäkäyttöön

Tunnistimella on IP20-suojausluokka, ja se on tarkoitettu ensisijaisesti sisäasennuksiin kuivissa olosuhteissa.

Sen käyttölämpötila-alue on -5...45 celsiusastetta, mikä mahdollistaa käytön tavanomaisissa toimistoissa, oppilaitoksissa, neuvotteluhuoneissa ja muissa sisätiloissa.

Valkoinen termoplastinen kotelo

Anturin runko on valmistettu valkoisesta termoplastisesta materiaalista, jossa on kiiltävä pinta ja sävy, joka vastaa RAL 9003 -sävyä.

Sen huomaamaton muotoilu helpottaa visuaalista sulautumista valkoisiin kattoihin, joita käytetään yleisesti toimistoissa, liiketiloissa ja muissa toimitiloissa.

Legrand 048806:n tekniset tiedot

• Merkki: Legrand.
• Sarja: Mosaic.
• Viite: 048806.
• EAN-koodi: 3245060488062.
• Tuotetyyppi: liike- ja läsnäolotunnistin valaistukselle.
• Tunnistusteknologia: passiivinen infrapuna ja ultraääni.
• Tunnistuskulma: 360 astetta.
• Kattavuushalkaisija: 8 metriä.
• Optimaalinen asennuskorkeus: 2,5 metriä.
• Suurin sivusuuntainen kantama: 4 metriä.
• Suurin etusuuntainen kantama: 6 metriä.
• Optimaalinen etäisyys tunnistimien välillä: 6 metriä.
• Luonnonvalon tason mukaan ohjaus: kyllä.
• Säädettävä herkkyys: kyllä.
• Säädettävä kirkkauskynnys: 5–1 275 luksia.
• Vähimmäiskytkentäaika: 5 sekuntia.
• Enimmäistoiminta-aika: 59 minuuttia.
• Nimellisjännite: 230 volttia vaihtovirtaa.
• Taajuus: 50–60 hertsiä.
• Kytkentätapa: 3 johtoa nollajohtimella.
• Enimmäiskytkentäteho: 2 000 wattia.
• Enimmäiskäynnistysvirta: 8,5 ampeeria.
• Valmiustilan kulutus: 0,8 wattia.
• Sähköliitäntä: automaattiliittimet.
• Asennustapa: upotettava kattoasennus.
• Suora kiinnitys alaslaskettuun kattoon: kyllä, mukana toimitettavilla kynsillä.
• Asennus koteloon: yhteensopiva 50 millimetrin syvyisen Batibox-kotelon kanssa.
• Pinta-asennus: mahdollinen Legrand 048875 -lisävarusteella.
• Suojausluokka: IP20.
• Käyttölämpötila: -5...45 celsiusastetta.
• Materiaali: termoplastinen.
• Väri: valkoinen.
• Vastaava väri: RAL 9003.
• Etäkäyttö: kyllä.
• Yhteensopiva asetustyökalu: Legrand 088240.
• Poissaolotila painikkeella: kyllä.
• Legrandin ilmoittama yhteensopiva painike: viite 077040.

Tarkka tunnistus valaistuksen automatisointiin

Legrand 048806 yhdistää passiivisen infrapunan ja ultraäänen tarjotakseen 360 asteen läsnäolotunnistuksen jopa 8 metrin halkaisijaltaan olevissa tiloissa. Kaksiteknologia parantaa tunnistusta toimistoissa, neuvotteluhuoneissa, luokkahuoneissa ja avotiloissa, joissa valaistus halutaan automatisoida luotettavasti.

Sen säädettävä herkkyys ja kirkkaus, konfiguroitava aikaviive, alhainen valmiustilan kulutus, automaattiliittimet ja erilaiset asennusvaihtoehdot mahdollistavat tunnistimen mukauttamisen kunkin asennuksen tarpeisiin ja luonnonvalon hyödyntämisen tarpeettomien syttymisten vähentämiseksi.
