4P 40A Erovirtapiiri AC-luokka 30mA

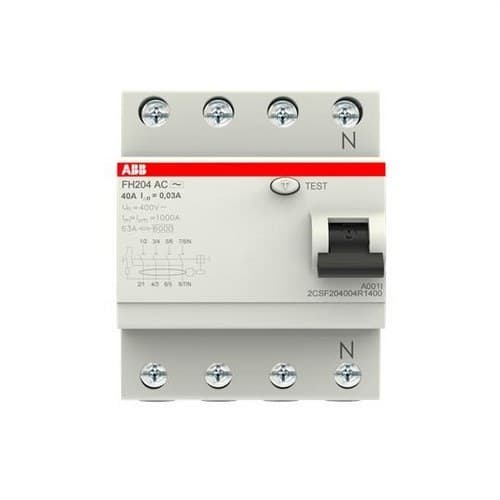

ABB:n vikavirtakytkin FH204 AC-40/0,03, viitenumero 2CSF204004R1400, on nelinapainen vikavirtalaite FH200-sarjasta, joka on suunniteltu suojaamaan henkilöitä ja asennuksia maavuotovirroilta. Siinä on 4 napaa, nimellisvirta 40 A ja vikavirtaherkkyys 30 mA, joten se soveltuu erityisen hyvin asuin- ja liikerakennusten sähkökeskuksiin.

Tämä malli on AC-luokkaa ja hetkellinen, joten se on suunniteltu havaitsemaan sinimuotoiset vaihtovirtamuotoiset jäännösvirrat. Sen 30 mA:n herkkyys mahdollistaa lisäsuojauksen sähköasennuksissa, aina osana oikein mitoitettua ja sovellettavan määräysten mukaista suojajärjestelmää.

ABB FH204 AC -vikavirtasuojan tärkeimmät ominaisuudet

• Merkki: ABB.
• Sarja: FH200.
• Malli: FH204 AC-40/0,03.
• Viite: 2CSF204004R1400.
• Tyyppi: RCCB-vikavirtakytkin.
• Napojen määrä: 4.
• Nimellisvirta: 40 A.
• Vikavirtaherkkyys: 30 mA.
• Luokka: AC.
• Toiminta: hetkellinen.
• Nimellisjännite: 230/400 V AC.
• Eristysjännite Ui: 500 V.
• Impulssijännitekesto Uimp: 4 kV.
• Taajuus: 50/60 Hz.
• Asennus: DIN-kisko.
• Leveys: 4 moduulia.
• Liittimien suojausluokka: IP2X.
• Standardi: IEC/EN 61008.

30 mA:n vikavirtasuojaus

ABB FH204 AC sisältää 30 mA:n nimellisen vikavirran. Kun laite havaitsee aktiivijohtimissa sisään- ja paluuvirran välisen eron, joka ylittää asetetun rajan, se katkaisee piirin rajoittaakseen maavuotovirtaan liittyviä riskejä.

30 mA:n herkkyyttä käytetään tavallisesti lisäsuojana sähköiskuja vastaan pienjänniteasennuksissa. Vikavirtasuoja tulee osaksi oikein suunniteltua asennusta eikä korvaa ylikuormitus- ja oikosulkusuojausta.

AC-luokka vaihtovirtajäännösvirroille

Tämä malli kuuluu AC-luokkaan. Se on suunniteltu havaitsemaan sinimuotoisia vaihtovirtajäännösvirtoja, joten se soveltuu piireihin ja vastaanottimiin, jotka ovat yhteensopivia tämän tyyppisen vikavirtasuojauksen kanssa.

Vikavirtasuojan luokka tulee valita liitettyjen laitteiden ominaisuuksien ja asennuksen vaatimusten mukaan. Jos kuormat voivat tuottaa pulssimaista tasavirtaa tai muita jäännösvirran muotoja, on tarkistettava, tarvitaanko muun tyyppinen vikavirtasuoja.

Nelinapainen rakenne kolmivaiheasennuksiin

FH204 AC-40/0,03:ssa on 4 napaa, mikä mahdollistaa aktiivijohtimien yhteisen katkaisun yhteensopivissa asennuksissa. Tämä rakenne tekee siitä erityisen sopivan kolmivaihekeskuksiin, joissa on nolla, asuinrakennuksissa, liiketiloissa ja muissa pienjänniteasennuksissa.

Sen käyttöjännite on 230/400 V AC, eristysjännite 500 V ja impulssijännitekesto 4 kV.

Nimellisvirta 40 A

Vikavirtakytkin sallii nimellisvirran In 40 A. Tämä arvo määrittää virran, joka voi kulkea laitteen läpi jatkuvasti ABB:n määrittelemissä olosuhteissa.

Kyseessä on RCCB, joten sen päätehtävä on vikavirtasuojaus, eikä se sisällä magneettis-lämpöistä suojaa ylikuormitusta tai oikosulkua vastaan. Asennuksessa tulee olla asianmukaiset ylivirtasuojalaitteet, jotka on koordinoitu oikein vikavirtasuojan kanssa.

Oikosulkusuojaus yläpuolisella suojalaitteella

ABB ilmoittaa FH200-vikavirtakytkimille ehdollisen oikosulkukestävyyden jopa 6 kA, kun yläpuolella käytetään 63 A:n gL-sulaketta. Lisäksi tuotteen tekninen dokumentaatio ilmoittaa nimelliseksi oikosulkuvirran kestoarvoksi 1 kA.

Yläpuolisen suojalaitteen kanssa tehtävä koordinointi on toteutettava valmistajan taulukoiden, ohjeiden ja asennusta koskevien määräysten mukaisesti.

Häiriöiden aiheuttamien laukaisujen kesto

ABB:n FH200-sarja AC-luokassa tarjoaa häiriövirtojen sietokyvyn jopa 250 A:iin asti 8/20 µs-aaltomuodolla. Tämä ominaisuus auttaa vähentämään ei-toivottuja laukaisuja, joita tietyt transienttihäiriöt voivat aiheuttaa valmistajan määrittelemissä olosuhteissa.

DIN-kiskoasennus ja 4 moduulin koko

ABB FH204 AC on suunniteltu asennettavaksi DIN-kiskoon moduulikeskuksissa. Se vie 4 moduulia, 17,5 mm kukin, eli noin 70 mm leveyttä, mikä helpottaa sen sijoittamista yhdessä johdonsuojakatkaisijoiden ja muiden suoja- ja ohjauslaitteiden kanssa.

Sen mitat ovat noin 70 mm leveys, 85 mm korkeus ja 69 mm syvyys. Ilmoitettu asennussyvyys on 69 mm.

IP2X-suojatut liittimet

Liittimien suojausluokka on IP2X. Liitäntäjärjestelmä sallii ABB:n määrittelyn mukaan jopa 25 mm²:n johtimet pääliittimessä johtimen tyypistä ja kokoonpanosta riippuen.

ABB:n tekninen opas ilmoittaa kaksisuuntaisella vetoliittimellä toteutetun liitännän, joka on suunniteltu taipuisille tai jäykille johtimille.

ABB FH204 AC-40/0,03:n käyttökohteet

FH200-sarja on suunnattu pääasiassa asuin- ja liikerakennusten asennuksiin. Tätä nelinapaista versiota voidaan käyttää sähkökeskuksissa, joissa tarvitaan 30 mA:n vikavirtasuojausta ja enintään 40 A:n nimellisvirtaa, kunhan AC-luokka on yhteensopiva liitettyjen kuormien kanssa.

• Asuntojen sähkökeskukset.
• Kolmivaiheasennukset, joissa on nolla.
• Liiketilat ja toimistot.
• Jakokeskusten alakeskukset.
• Asuin- ja liikerakennusten asennukset.
• Piirit, jotka ovat yhteensopivia AC-luokan vikavirtasuojauksen kanssa.

ABB FH204 AC-40/0,03:n tekniset tiedot

• Valmistaja: ABB.
• Tuotesarja: FH200.
• Malli: FH204 AC-40/0,03.
• Valmistajan viite: 2CSF204004R1400.
• EAN: 8012542894001.
• Laitetyyppi: RCCB - vikavirtakytkin.
• Navat: 4.
• Nimellisvirta In: 40 A.
• Nimellinen vikavirta IΔn: 30 mA.
• Jäännösvirran tyyppi: AC.
• Toiminta: hetkellinen.
• Nimellisjännite: 230/400 V AC.
• Nimellinen eristysjännite Ui: 500 V.
• Impulssijännitekesto Uimp: 4 kV.
• Nimellistaajuus: 50/60 Hz.
• Nimellinen oikosulkuvirran kesto: 1 kA.
• Suurin impulssivirta: 0,25 kA.
• Ehdollinen oikosulkukesto: jopa 6 kA 63 A:n gL-sulakkeella yläpuolella ABB:n mukaan.
• Asennus: DIN-kisko.
• Moduulien määrä: 4.
• Leveys: 70 mm.
• Korkeus: 85 mm.
• Syvyys: 69 mm.
• Suojausluokka: IP2X.
• Johtimen enimmäispoikkipinta: jopa 25 mm².
• Standardi: IEC/EN 61008.

Nelinapainen vikavirtakytkin sähkökeskuksiin

ABB FH204 AC-40/0,03 tarjoaa vikavirtasuojauksen sähkökeskuksiin, joissa tarvitaan 4 napaa, 40 A ja 30 mA:n herkkyys. Sen moduulirakenne, DIN-kiskoasennus ja soveltuvuus asuin- ja liikerakennuksiin helpottavat sen integrointia pienjännitejakokeskuksiin.

Asianmukaisen suojauksen varmistamiseksi tämä vikavirtakytkin on asennettava yhdessä tarvittavien ylivirtasuojalaitteiden kanssa ja valittava verkon ominaisuuksien, liitettyjen kuormien ja voimassa olevien sähkömääräysten mukaisesti.
