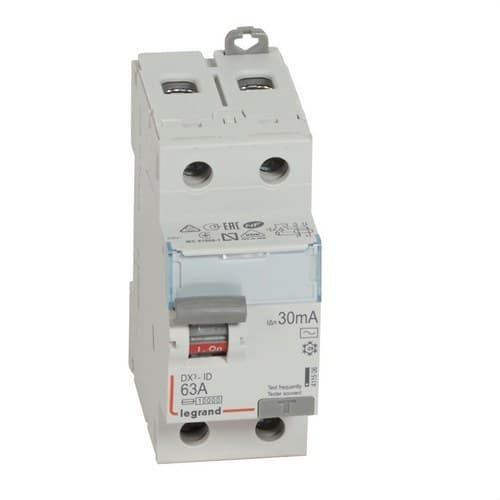

DX3 Differentiaali 2P 63A 30mA AC-luokka

Legrand DX³ 411506 -vikavirtasuoja on suunniteltu havaitsemaan maavuotovirrat ja katkaisemaan piirin, kun ne saavuttavat asetetun raja-arvon. Siinä on 2 napaa, nimellisvirta 63 ampeeria, herkkyys 30 milliampeeria ja AC-tyypin tekniikka sinimuotoisten vaihtovirtavuotovirtojen havaitsemiseen.

230 voltin vaihtojännitteelle, vain 2 moduulin kokoonpanolle ja DIN-kiskoon asennettavaksi suunniteltu tämä DX³-vikavirtasuoja soveltuu sähkökeskuksiin, joissa tarvitaan tehokasta vikavirtasuojausta yksivaiheisissa piireissä.

Legrand DX³ kaksinapainen 63 ampeerin vikavirtasuoja

Viitenumero 411506 kuuluu Legrandin DX³-vikavirtasuojainten valikoimaan. Sen 2-napainen rakenne mahdollistaa piirin johtimien yhteisen katkaisun, kun laite havaitsee asetetun arvon ylittävän vikavirran.

Sen nimellisvirta 63 ampeeria määrittää virran, joka voi normaalikäytössä kulkea vikavirtasuojan läpi, kunhan piirin ylivirtasuojausta ja asennusehtoja noudatetaan.

30 milliampeerin herkkyys

Legrand 411506:ssa on 30 milliampeerin nimellinen vikavirta. Laite vertaa jatkuvasti aktiivijohtimissa kulkevaa virtaa ja laukaisee piirin, kun se havaitsee maavuotoa vastaavan epätasapainon, joka ylittää asetetun raja-arvon.

Tätä herkkyyttä käytetään lisäsuojana sähköiskun ja vuotovirtoihin liittyvien riskien varalta, sovellettavan asennusmääräysten mukaisesti.

AC-tyypin vikavirtasuoja

Tämä malli kuuluu AC-luokkaan. Tämän tyyppiset vikavirtasuojat on tarkoitettu havaitsemaan sinimuotoisia vaihtovirtavuotovirtoja.

Vikavirtasuojan tyypin valinnassa on huomioitava piiriin kytketyt kuormat. Elektronisilla laitteilla, jotka voivat synnyttää muunlaisia vikavirtoja, voidaan tarvita A-, F-, B-tyypin tai muun erityistekniikan vikavirtasuojia.

230 voltin nimellisjännite

Vikavirtasuoja on suunniteltu 230 voltin vaihtojännitteelle ja 50 hertsin taajuudelle.

Sen nimellinen eristysjännite on 250 volttia ja impulssikestävyysjännite on 4 kilovolttia.

10 kiloampeerin oikosulkukesto

Legrand ilmoittaa viitteelle 411506 Icw-oikosulkukestoksi 10 kiloampeeria. Lisäksi impulssivirran kesto on 0,25 kiloampeeria.

On tärkeää huomioida, että tämä tuote on vikavirtasuoja eikä sisällä ylikuormitus- ja oikosulkusuojaa. Se on asennettava yhdessä piirin ylivirtasuojalaitteiden kanssa.

Vikavirtasuoja henkilö- ja laitesuojaukseen

Vikavirtasuoja on tarkoitettu havaitsemaan eristysviat, jotka aiheuttavat virran kulkeutumisen maahan. Kun vuotovirta ylittää nimellisen herkkyyden, mekanismi avaa piirin ja katkaisee syötön.

Sähköiskun vaaran vähentämisen lisäksi jatkuvien vuotovirtojen havaitseminen auttaa rajoittamaan eristysvioista aiheutuvia riskejä asennuksessa.

Kompakti 2 moduulin rakenne

Legrand DX³ 411506 vie 2 moduulin levyisen tilan, mikä helpottaa sen sijoittamista sähkökeskuksiin yhdessä johdonsuojakatkaisijoiden, kontaktorien ja muiden moduulilaitteiden kanssa.

Se on suunniteltu asennettavaksi DIN-kiskoon, ja sen asennussyvyys on 44 millimetriä.

Legrand 411506:n mitat

• Leveys: 35,6 millimetriä.
• Korkeus: 94,8 millimetriä.
• Syvyys: 77,8 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Moduulien määrä: 2.

Nämä mitat auttavat suunnittelemaan tarkasti tarvittavan tilan jakokeskuksessa.

Ruuviliittimet suurille johdinpoikkipinnoille

Vikavirtasuojassa on ruuviliittimet, ja se hyväksyy sekä kaapelin että yhteensopivat kiskojärjestelmät.

Legrandin ilmoittamat liitäntäalueet ovat:

• Taipuisat tai monisäikeiset johtimet: 0,75–35 neliömillimetriä.
• Jäykät johtimet: 0,75–50 neliömillimetriä.

Tämä liitäntäkapasiteetti helpottaa laitteen integrointia asennuksiin, joissa on suuret virrat ja eri johdinpoikkipinnat.

Syöttö ylhäältä tai alhaalta

Viite 411506 mahdollistaa syötön ylhäältä tai alhaalta, mikä tuo joustavuutta keskuksen suunnitteluun ja johdotukseen.

Laite hyväksyy kaapeli- ja yhteensopivan kiskoliitännän, mikä helpottaa sen yhdistämistä muihin Legrandin moduulikomponentteihin.

IP20- ja IK04-suojaus

Vikavirtasuojan IP20-suojausluokka saavutetaan, kun laite on johdotettu valmistajan ohjeiden mukaisesti.

Iskunkestävyys on IK04, ja etupuolen kosketussuoja on tarkoitettu oikein asennettuihin sähkökeskuksiin.

Laaja käyttölämpötila-alue

Legrand 411506 on suunniteltu toimimaan ympäristön lämpötiloissa välillä -25 ja 60 celsiusastetta.

Varastointia varten valmistaja ilmoittaa lämpötila-alueeksi -40 ja 70 celsiusastetta. Tuotteen saastumisaste on 2.

Yhteensopiva DX³-apulaitteiden kanssa

Legrand ilmoittaa, että tämä vikavirtasuoja voidaan yhdistää DX³-sarjan yhteensopiviin apulaitteisiin, mikä laajentaa ohjauksen, merkinannon tai toiminnan mahdollisuuksia sähkökeskuksen tarpeiden mukaan.

Siinä on myös etuosan merkintätila, joka helpottaa suojatun piirin merkitsemistä sekä myöhempiä tarkastus- ja huoltotoimia.

IEC/EN 61008-1 -standardin mukainen

Legrand DX³ 411506 -vikavirtasuoja on kehitetty IEC/EN 61008-1 -standardin mukaisesti, joka koskee vikavirtakytkimiä ilman sisäänrakennettua ylivirtasuojaa.

Tämä vahvistaa, että sen toiminta on nimenomaan vikavirtasuojausta ja että se on koordinoitava asennuksen vastaavan johdonsuojauksen kanssa.

Legrand 411506:n tekniset ominaisuudet

• Merkki: Legrand.
• Sarja: DX³.
• Viite: 411506.
• EAN: 3245064115063.
• Tuotetyyppi: vikavirtasuoja.
• Vikavirran tyyppi: AC.
• Napojen määrä: 2.
• Nimellisvirta: 63 ampeeria.
• Vikavirtaherkkyys: 30 milliampeeria.
• Nimellisjännite: 230 volttia vaihtovirtaa.
• Taajuus: 50 hertsiä.
• Icw-oikosulkukesto: 10 kiloampeeria.
• Impulssivirran kesto: 0,25 kiloampeeria.
• Nimellinen eristysjännite: 250 volttia.
• Impulssikestävyysjännite: 4 kilovolttia.
• Selektiivinen suojaus: ei.
• Lyhytaikainen viive: ei.
• Integroitu johdonsuojakatkaisija: ei.
• Asennus: DIN-kisko.
• Moduulien määrä: 2.
• Asennussyvyys: 44 millimetriä.
• Leveys: 35,6 millimetriä.
• Korkeus: 94,8 millimetriä.
• Syvyys: 77,8 millimetriä.
• Suojausluokka: IP20.
• Iskunkestävyys: IK04.
• Saastumisaste: 2.
• Poikkipinta joustavalle tai monisäikeiselle johtimelle: 0,75–35 neliömillimetriä.
• Poikkipinta jäykälle johtimelle: 0,75–50 neliömillimetriä.
• Liitäntätyyppi: ruuviliitin, kaapeli ja kisko.
• Syöttösuunta: ylhäältä tai alhaalta.
• Käyttölämpötila: -25–60 celsiusastetta.
• Varastointilämpötila: -40–70 celsiusastetta.
• Väri: harmaa RAL 7035.
• Yhteensopiva apulaitteiden kanssa: kyllä.
• Standardi: IEC/EN 61008-1.

Kaksinapainen 63 ampeerin vikavirtasuoja sähkökeskuksiin

Legrand DX³ 411506 yhdistää 63 ampeerin nimellisvirran, 30 milliampeerin herkkyyden ja AC-tyypin vikavirtahavainnon kompaktissa 2 moduulin koossa.

DIN-kiskoasennus, 10 kiloampeerin Icw-oikosulkukesto, laaja liitäntäalue ja yhteensopivuus DX³-apulaitteiden kanssa helpottavat sen integrointia sähkökeskuksiin, joissa tarvitaan kaksinapaista vikavirtasuojausta 230 voltilla.
