DX3-vikavirtasuojakytkin 2P 40A 30mA Luokka HPI

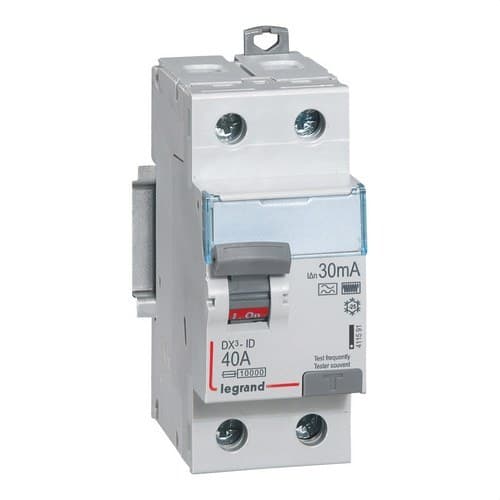

Legrand DX³ 411591 -vikavirtasuoja on suunniteltu suojaamaan ihmisiä maavuotovirtoihin liittyviltä sähkövaaroilta. Siinä on 2 napaa, nimellisvirta 40 ampeeria, vikavirtaherkkyys 30 milliampeeria ja nimellisjännite 230 volttia vaihtovirtaa.

Tämä malli kuuluu Legrandin HPI-korkean häiriönsietokyvyn vikavirtasuojien valikoimaan, jonka valmistaja tunnistaa nykyisin tyypiksi F. Sen rakenne tarjoaa paremman häiriönsietokyvyn sähköisten häiriöiden aiheuttamia tahattomia laukaisuja vastaan ja mahdollistaa samalla erilaisten vikavirran muotojen tunnistamisen.

Tyypin F HPI -malli vahvistetulla häiriönsietokyvyllä

Legrand 411591 on erityisesti suunniteltu asennuksiin, joissa voi esiintyä häiriöitä, jotka saattavat aiheuttaa ei-toivottuja laukaisuja tavanomaisissa vikavirtasuojissa.

Tyypin F avulla voidaan havaita vaihtovikavirtoja, sykkiviä tasavikavirtoja sekä korkeataajuisia vikavirtoja, mikä tarjoaa suojauksen elektroniikkaa ja tehoelektroniikkaa sisältäville kuormille.

Lisäksi sen vahvistettu häiriönsietokyky tahattomia laukaisuja vastaan auttaa ylläpitämään käyttövarmuutta asennuksissa, jotka altistuvat tietyille sähköisille häiriöille.

30 milliampeerin herkkyys

Vikavirtasuojan nimellinen vikavirta on 30 milliampeeria, mikä on yleisesti käytetty arvo ihmisten lisäsuojaukseen sähköiskun vaaralta vuotovirtojen yhteydessä.

Laite valvoo jatkuvasti piiriin tulevan ja siitä lähtevän virran tasapainoa. Kun se havaitsee asetetun raja-arvon ylittävän vikavirran, se katkaisee piirin.

Sähköiskulta suojaamisen lisäksi vikavirtasuoja auttaa vähentämään maavuotovirtoihin liittyviä riskejä, jotka voivat aiheuttaa lämpenemistä tai tulipalon.

2-napainen 40 ampeerin vikavirtasuoja

Viite 411591 on 2-napainen ratkaisu 230 voltin asennuksiin ja se sallii enintään 40 ampeerin nimellisvirran.

Sen rakenne mahdollistaa suojatun piirin johtimien samanaikaisen irtikytkennän, mikä helpottaa asennuksen erottamista, kun vuotoa ilmenee tai kun huoltotöitä on tehtävä.

Tärkeää: vikavirtasuoja ilman ylikuormitussuojaa

Legrand DX³ 411591 on vikavirtasuoja ilman integroitua ylivirtasuojaa. Sen päätehtävä on maavuotovirtojen havaitseminen.

Tämän vuoksi se on yhdistettävä asennukseen sopiviin ylikuormitus- ja oikosulkusuojalaitteisiin, kuten oikein mitoitettuun johdonsuojakatkaisijaan.

10 kiloampeerin oikosulkukesto

Laitteen oikosulkukesto on 10 kiloampeeria ja sen iskunkestovirran arvo on 3 kiloampeeria, Legrandin ilmoittamien teknisten tietojen mukaan.

Sen nimellinen eristysjännite on 250 volttia ja impulssikestävyysjännite on 4 kilovolttia.

Modulaarinen DIN-kiskoon asennettava rakenne

Vikavirtasuoja on tarkoitettu asennettavaksi DIN-kiskoon sähkökeskuksissa ja se vie 2 moduulia. Siinä on kiinnitykset sekä ylä- että alapuolella, mikä helpottaa asennusta ja irrotusta kiskolta.

Asennussyvyys on 44 millimetriä, ja mitat ovat noin 35,6 millimetriä leveä, 94,8 millimetriä korkea ja 77,8 millimetriä syvä.

Ruuviliittimillä tehtävä kytkentä

Legrand 411591 käyttää ruuviliittimiä. Syöttö tehdään yläliittimien kautta ja kuorman kytkentä alaliittimien kautta.

Se hyväksyy monisäikeiset johtimet välillä 0,75–35 neliömillimetriä ja jäykät johtimet välillä 0,75–50 neliömillimetriä, mikä helpottaa sen integrointia erilaisilla kaapelipoikkipinnoilla varustettuihin sähkökeskuksiin.

Testipainike vikavirtasuojan tarkistamiseen

Laitteessa on testipainike, jonka avulla voidaan tarkistaa vikavirtalaukaisun toiminta. Legrand suosittelee tämän painikkeen säännöllistä käyttöä vikavirtasuojauksen toiminnan varmistamiseksi.

Siinä on myös etikettipidike, jonka avulla piiri voidaan merkitä selkeästi, sekä visuaalinen ilmaisin kytkentä- ja katkaisuasennoille käyttövivussa.

Yhteensopiva DX³-sarjan apulaitteiden kanssa

Vikavirtasuojaan voidaan liittää Legrand DX³ -sarjan yhteensopivia apulaitteita, jolloin sähkökeskuksen tarpeiden mukaan voidaan laajentaa merkinanto-, ohjaus- tai valvontatoimintoja.

Legrand 411591:n tekniset ominaisuudet

• Merkki: Legrand.
• Sarja: DX³.
• Viite: 411591.
• EAN: 3245064115919.
• Tuotetyyppi: vikavirtasuoja.
• Luokitus: tyyppi F, HPI-superimmunisoitu.
• Napojen määrä: 2.
• Nimellisvirta: 40 ampeeria.
• Vikavirtaherkkyys: 30 milliampeeria.
• Nimellisjännite: 230 volttia.
• Jännitetyyppi: vaihtovirta.
• Taajuus: 50 hertsiä.
• Oikosulkukesto: 10 kiloampeeria.
• Iskunkestovirta: 3 kiloampeeria.
• Nimellinen eristysjännite: 250 volttia.
• Impulssikestävyysjännite: 4 kilovolttia.
• Selektiivinen suojaus: ei.
• Lyhytaikainen viive: kyllä.
• Moduulien määrä: 2.
• Asennus: DIN-kisko.
• Asennussyvyys: 44 millimetriä.
• Leveys: 35,6 millimetriä.
• Korkeus: 94,8 millimetriä.
• Kokonaissyvyys: 77,8 millimetriä.
• Suojausluokka: IP20.
• Iskunkestävyys: IK04.
• Saasteluokka: 2.
• Käyttölämpötila: -25...60 astetta Celsius.
• Varastointilämpötila: -40...70 astetta Celsius.
• Monisäikeisen johtimen poikkipinta: 0,75–35 neliömillimetriä.
• Jäykän johtimen poikkipinta: 0,75–50 neliömillimetriä.
• Kytkentätapa: ruuviliittimet.
• Väri: harmaa RAL 7035.
• Testipainike: kyllä.
• Yhteensopiva apulaitteiden kanssa: kyllä.

Superimmunisoitu vikavirtasuoja elektroniikkalaitteilla varustettuihin asennuksiin

Legrand DX³ 411591 yhdistää 30 milliampeerin herkkyyden ja vahvistetun häiriönsietokyvyn omaavan tyypin F HPI -tekniikan, mikä tekee siitä erityisen sopivan piireihin, joissa on elektroniikkalaitteita, jotka voivat aiheuttaa häiriöitä tai monimutkaisempia vikavirtoja kuin tavanomaisissa kuormissa.

Sen 2 moduulin rakenne, DIN-kiskoasennus, 40 ampeerin nimellisvirta, testipainike ja yhteensopivuus DX³-apulaitteiden kanssa helpottavat sen integrointia asuin- ja liikerakennusten sähkökeskuksiin, joissa tarvitaan vikavirtasuojaa suuremmalla häiriönsietokyvyllä ei-toivottuja laukaisuja vastaan.
