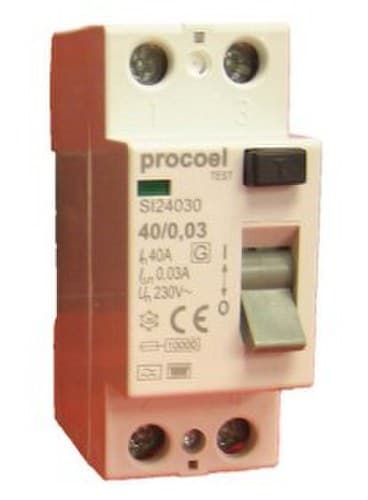

Supereristetty Vikavirtasuojakytkin 4P 40A 30mA

Procoel SI44030 -erittäin häiriönsietoinen vikavirtasuojakytkin on nelinapainen 40 A:n ja 30 mA:n herkkyyden laite, joka on suunniteltu suojaamaan sähköasennuksia vuotovirroista aiheutuvilta erotusvirroilta. Sen F-luokan teknologia tarjoaa erinomaisen immuniteetin tahattomia laukaisuja vastaan ja mahdollistaa erimuotoisten ja -taajuisten jäännösvirtojen havaitsemisen, minkä vuoksi se soveltuu erityisesti taajuusmuuttajilla varustettuihin asennuksiin, ilmastointilaitteisiin, tehoelektroniikkaan, tietotekniikkaan ja muihin epälineaarisiin kuormiin.

4-napaisena, nimellisjännitteellä 230/400 V AC ja ehdollisella katkaisukyvyllä 10 kA SI44030 on suunniteltu kolmivaiheisiin, nollajohtimella varustettuihin asennuksiin asuin-, liike- ja teollisuusympäristöissä. Sen 30 mA:n herkkyys tarjoaa erittäin herkän vikavirtasuojauksen, ja sähkömekaaninen rakenne mahdollistaa havaitsemisen, arvioinnin ja laukaisun ilman erillistä elektronista apusyöttöä.

F-luokan erittäin häiriönsietoinen vikavirtasuoja

Procoel SI44030 kuuluu F-luokkaan, joka on kehitetty asennuksiin, joissa tavallinen vikavirtasuoja voi olla riittämätön elektroniikan, harmonisten yliaaltojen ja eri taajuuksia sisältävien jäännösvirtojen vuoksi.

Sen lisäksi, että se havaitsee sinimuotoiset vaihtojäännösvirrat ja A-luokan vikavirtasuojien kattamat virran muodot, F-luokka laajentaa havaitsemisen useita taajuuksia sisältäviin jäännösvirtoihin, joita syntyy elektronisista kuormista ja taajuusmuuttajista.

Valmistaja ilmoittaa vuotovirtojen havaitsemisen jopa 1 kHz:n taajuuteen asti, mikä tarjoaa modernien sähköasennusten tarpeisiin sovitetun suojauksen, joissa tehoelektroniikan osuus on suuri.

Suurempi immuniteetti tahattomia laukaisuja vastaan

Erittäin häiriönsietoinen teknologia on suunniteltu minimoimaan ei-toivotut katkaisut, joita aiheuttavat transienttihäiriöt, harmoniset yliaallot tai tietyt elektronisten laitteiden normaalin toiminnan aikana syntyvät vuotovirrat.

Tämä ominaisuus on erityisen hyödyllinen asennuksissa, joissa tarpeeton katkaisu voi aiheuttaa palvelukatkoksia, kuten toimistoissa, liiketiloissa, ilmastointijärjestelmissä, tietojärjestelmissä tai ammattikäytön prosesseissa.

4 napaa kolmivaiheisiin asennuksiin

SI44030 sisältää neljä napaa ja on suunniteltu ohjaamaan samanaikaisesti kolmivaiheen kaikki vaiheet sekä nollajohtimen.

Nollanapa sijaitsee laitteen vasemmalla puolella, mikä on huomioitava johdotuksessa ja kampa-/jakokiskoliitännöissä.

40 A nimellisvirta

Vikavirtasuojakytkimen nimellisvirta on 40 A. Laite tulee yhdistää asianmukaisiin ylikuormitus- ja oikosulkusuojauksiin, sillä sen päätehtävä on vikavirtasuojaus vuotovirtoja vastaan.

Yhteensopivien johdonsuojakatkaisijoiden valinta on tehtävä johtimien poikkipinnan, asennuksen ominaisuuksien ja sovellettavien määräysten mukaisesti.

30 mA:n vikavirtaherkkyys

SI44030:n nimellinen erotusvirta IΔn on 30 mA. Tämä herkkyys on tarkoitettu tarjoamaan nopea vaste vuotovirroille, joita voi esiintyä eristysvikojen tai epäsuorien kosketusten vuoksi.

Vikavirtasuoja katkaisee piirin, kun se havaitsee jäännösvirran, joka saavuttaa standardin ja F-luokan ominaisuuksien mukaiset laukaisuolosuhteet.

Jäännösvirtojen havaitseminen jopa 1 kHz:iin asti

Yksi F-luokan vikavirtasuojan tärkeimmistä eduista on sen kyky toimia elektronisten laitteiden synnyttämien monimutkaisten jäännösvirtojen kanssa.

Se voi havaita sinimuotoisia vaihtojäännösvirtoja, A-luokan vaatimusten mukaisia virtoja sekä sekataajuisia virtoja jopa 1 kHz:iin asti. Tästä syystä se soveltuu laitteille, joissa on säätö- tai taajuusmuunnoselektroniikkaa.

Ideaali elektronisille kuormille ja taajuusmuuttajille

F-luokan vikavirtasuojaus on erityisen suositeltava piireihin, joissa on laitteita, jotka voivat aiheuttaa korkeataajuisia vuotoja tai vääristyneitä aaltomuotoja.

• Taajuusmuuttajat.
• Ilmastointilaitteet.
• Elektronisella ohjauksella varustetut pumput.
• Tietokoneet ja IT-laitteet.
• Elektroniset virtalähteet.
• Nopeudensäätöiset kodinkoneet.
• Tehoelektroniikalla varustetut ammattikäyttöön tarkoitetut laitteet.
• Liike- ja teollisuusasennukset.

Korkea vastustuskyky transienttivirroille

SI44030:lla on korkea immuniteetti transienttivirtoja vastaan. Tekninen dokumentaatio ilmoittaa jopa 3 kA:n kestävyyden 8/20 µs:n aaltomuodon impulsseille.

Tämä ominaisuus auttaa välttämään ei-toivottuja laukaisuja lyhytkestoisten transienttihäiriöiden yhteydessä.

Ehdollinen katkaisukyky 10 kA

Laitteen ehdollinen katkaisukyky Inc on 10 kA tämän tyyppiselle vikavirtasuojaukselle asetettujen ehtojen mukaisesti.

Yläpuolisen ylivirtasuojan kanssa tehtävä koordinointi on toteutettava valmistajan ohjeiden ja asennuksen ominaisuuksien mukaisesti.

Sähkömekaaninen toiminta

Vikavirtasuoja käyttää sähkömekaanista toimintaperiaatetta. Jäännösvirran havaitseminen, arviointi ja laukaisu eivät riipu elektronisesta apusyötöstä.

Tämä toimintaperiaate mahdollistaa sen, että vikavirtasuoja toimii valmistajan määrittelemien sähköisten olosuhteiden mukaisesti myös ilman erillistä apujännitettä.

Nimellisjännite 230/400 V

Procoel SI44030 on suunniteltu toimimaan 230/400 V AC:n nimellisjännitteellä, joka soveltuu tavallisiin pienjännitteisiin kolmivaiheasennuksiin.

Sen nelinapainen rakenne mahdollistaa suojatun piirin aktiivijohtimien yhteisen erotuksen.

Yhteensopiva kampa-/liitäntäkiskojen kanssa

Laite voidaan liittää PIN-tyyppisillä kampa-/liitäntäkiskoilla, mikä helpottaa sen integrointia muihin sähkökeskukseen asennettuihin moduulikomponentteihin.

Tämä vaihtoehto yksinkertaistaa syötön jakelua ja mahdollistaa siistimmän asennuksen yhteensopivia komponentteja käytettäessä.

Liittimet jopa 35 mm² johtimille

Liittimet hyväksyvät enintään 35 mm²:n poikkipinnan omaavat johtimet. Käytettävä poikkipinta on valittava virran, piirin pituuden, asennustavan ja sovellettavien sähkösäädösten mukaan.

Visuaalinen kosketinasennon ilmaisin

SI44030:ssa on mekaaninen ilmaisin, jonka avulla koskettimien tila voidaan tunnistaa visuaalisesti.

• Punainen: koskettimet kiinni / ON-asento.
• Vihreä: koskettimet auki / OFF-asento.

Tämä ilmaisu helpottaa vikavirtasuojan tilan nopeaa tarkistamista huolto- tai vianmääritystoimenpiteiden aikana.

Moduuliasennus sähkökeskukseen

Vikavirtasuoja on suunniteltu moduuliasennukseen DIN-kiskolle sähkökeskuksissa. Sen mitat ovat noin 85 mm korkea, 70 mm leveä ja 58 mm syvä.

Leveys vastaa tavanomaista neljän moduulin kokoa nelinapaiselle vikavirtasuojalle.

IP20-suojaus

Laitteen suojausluokka on IP20, mikä soveltuu asennettavaksi keskuksiin tai koteloihin, jotka tarjoavat asennuspaikan ympäristöolosuhteiden edellyttämän lisäsuojan.

Asennus pysty- tai vaakasuoraan

Valmistaja sallii vikavirtasuojan asennuksen sekä pystysuoraan että vaakasuoraan, mikä tuo joustavuutta komponenttien sijoitteluun sähkökeskuksessa.

IEC/EN 61008-1 -standardin mukainen

Procoel SI44030 on kehitetty IEC/EN 61008-1 -standardin mukaisesti. Standardi koskee vikavirtatoimisia kytkimiä ilman sisäänrakennettua ylivirtasuojaa kotitalous- ja vastaaviin käyttötarkoituksiin.

Tämän vuoksi se on asennettava yhdessä asianmukaisten johdonsuojien kanssa, jotta suojaus ylikuormituksia ja oikosulkuja vastaan toteutuu.

Procoel SI44030 -erittäin häiriönsietoiset vikavirtasuojan käyttökohteet

• Kolmivaiheiset sähkökeskukset.
• Asunnot, joissa on runsaasti elektronisia kuormia.
• Liiketilat.
• Toimistot ja toimitilarakennukset.
• Ilmastointiasennukset.
• Taajuusmuuttajat ja taajuusmuuntimet.
• Tietotekniikkalaitteet.
• Elektronisella säädöllä varustetut pumput.
• Yhteensopivat teollisuusasennukset.
• Piirit, joissa tavalliset vikavirtasuojat laukeavat tahattomasti.

Procoel SI44030:n tekniset ominaisuudet

• Merkki: Procoel / Hyundai Electric.
• Viite: SI44030.
• Tyyppi: erittäin häiriönsietoinen vikavirtasuojakytkin.
• Luokka: F.
• Sarja: SI / PCL.
• Napojen määrä: 4.
• Konfiguraatio: kolmivaihe + nolla.
• Nollan sijainti: vasemmalla.
• Nimellisvirta: 40 A.
• Vikavirtaherkkyys: 30 mA.
• Nimellisjännite: 230/400 V AC.
• Ehdollinen katkaisukyky Inc: 10 kA.
• Toimintatapa: sähkömekaaninen.
• Taajuuksien havaitseminen: jopa 1 kHz.
• Immuniteetti 8/20 µs impulsseille: jopa 3 kA.
• Liitännän enimmäispoikkipinta: 35 mm².
• PIN-kampaliitäntä: kyllä.
• Koskettimien ilmaisin: punainen ON / vihreä OFF.
• Suojausluokka: IP20.
• Asennus: DIN-kisko.
• Asennusasento: pysty tai vaaka.
• Likimääräiset mitat: 85 x 70 x 58 mm.
• Apu- tai lisäkoskettimet: ei.
• Ilmoitettu sähköinen/mekaaninen kestävyys: vähintään 2000 toimintoa.
• Standardi: IEC/EN 61008-1.
• Merkintä: CE.

Edistynyt vikavirtasuojaus elektroniikkaa sisältäviin asennuksiin

Procoel SI44030 tarjoaa vikavirtaratkaisun, joka on erityisesti sovitettu kolmivaiheisiin asennuksiin, joissa on elektronisia kuormia, jotka voivat synnyttää monimutkaisia vuotovirtoja. Sen F-luokitus laajentaa havaitsemiskyvyn 1 kHz:iin asti ja tarjoaa paremman immuniteetin häiriöitä vastaan, jotka voivat aiheuttaa tarpeettomia katkaisuja tavallisissa vikavirtasuojissa.

40 A:n nimellisvirta, 30 mA:n herkkyys, 4 napaa, 10 kA ja jopa 35 mm²:n liittimet tekevät siitä ratkaisun, joka soveltuu sekä kehittyneisiin kotiasennuksiin että liike- ja teollisuusympäristöihin.

Tärkeää: tämä laite tarjoaa vikavirtasuojauksen, mutta ei sisällä ylivirtasuojaa. Se on koordinoitava asianmukaisten johdonsuojien kanssa ja asennettava voimassa olevien sähkösäädösten mukaisesti.
