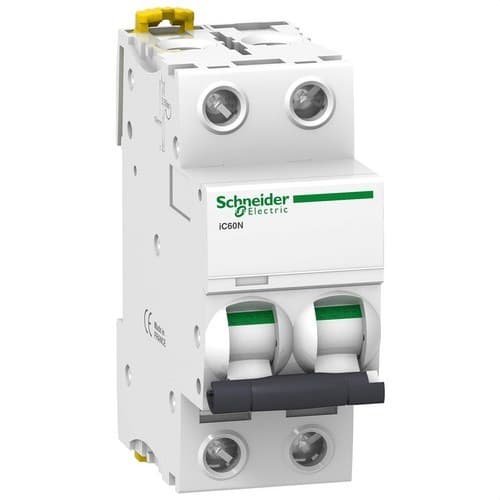

IC60N Magneettinen katkaisija 2P 3A Käyrä C

Schneider Electric Acti9 iC60N A9F74203 -automaattisulake on modulaarinen automaattikytkin, jossa on 2 suojattua napaa, 3 A:n nimellisvirta ja C-käyrä. Se on suunniteltu suojaamaan sähköpiirejä ylikuormituksilta ja oikosuluilta. Se tarjoaa nimellisen katkaisukyvyn 6 kA 400 V AC:lla IEC/EN 60898-1 -standardin mukaan sekä erittäin korkean lopullisen katkaisukyvyn 50 kA 380-415 V AC:lla IEC/EN 60947-2 -standardin mukaan, ja siinä on Schneider Electricin teknologiat VisiTrip, VisiSafe ja Fast Closing.

Sen pieni 3 A:n nimellisvirta tekee siitä erityisen hyödyllisen oikein mitoitetuissa, pienivirtaisissa piireissä, kun taas kaksinapainen rakenne mahdollistaa molempien napojen samanaikaisen avaamisen ja suojaamisen. 36 mm leveä modulaarinen muoto helpottaa asennusta DIN-kiskoon asuin-, liike- ja ammattikäytön sähkökeskuksissa.

3 A:n kaksinapainen automaattisulake

Viite A9F74203 sisältää 2 napaa yhteensä ja 2 suojattua napaa. Molemmissa on ylivirtasuojaus, mikä erottaa sen 1P+N-laitteista, joissa vain vaiheessa on magneettis-lämpöinen suojaus.

Sen nimellisvirta on 3 A, joten se on tarkoitettu piireihin, joiden suunnittelukuorma ja johtimien poikkipinta ovat yhteensopivia tämän nimellisarvon kanssa.

Lämpömagneettinen suoja ylikuormituksia ja oikosulkuja vastaan

Acti9 iC60N käyttää lämpömagneettista laukaisutekniikkaa, jossa yhdistyvät kaksi toimintaperiaatetta:

• Lämpölaukaisu: suojaa pitkittyneiltä ylikuormituksilta, jotka voivat aiheuttaa johtimien liiallista lämpenemistä.
• Magneettinen laukaisu: toimii nopeasti, kun ilmenee suuri oikosulkuvirta.

Molempien toimintojen yhdistelmä mahdollistaa piirin suojaamisen tärkeimpiä ylivirtatilanteita vastaan yhdellä modulaarisella laitteella.

C-käyrä kohtalaisille käynnistysvirroille

Schneider Electric A9F74203:ssa on C-laukaisukäyrä. Tälle viitteelle Schneider Electric ilmoittaa magneettisen kynnysarvon 8 x In ±20 %.

C-käyrä tarjoaa tasapainon nopean oikosulkusuojauksen ja sen välillä, että tietyt hetkelliset käynnistysvirrat voidaan sietää ilman tarpeettomia laukaisuja.

Sitä voidaan käyttää, kun piirin mitoitus sen sallii, esimerkiksi seuraavissa sovelluksissa:

• Ohjaus- ja apupiirit.
• Ohjaus- ja automaatiojärjestelmät.
• Valaistus.
• Elektroniset laitteet.
• Pienet induktiiviset kuormat.
• Merkinantopiirit.
• Pienitehoiset laitteet.

6 kA:n katkaisukyky IEC/EN 60898-1 -standardin mukaan

IEC/EN 60898-1 -standardin mukaan Schneider Electric ilmoittaa A9F74203:lle nimellisen katkaisukyvyn Icn 6 000 A 400 V AC:lla.

Palvelukatkaisukyky Ics on samoin 6 kA, eli 100 % Icn-arvosta, tämän standardin mukaisissa olosuhteissa.

Ennen laitteen asennusta on varmistettava, että asennuspisteessä odotettavissa oleva oikosulkuvirta ei ylitä sovellettavaa katkaisukykyä.

Jopa 50 kA IEC/EN 60947-2 -standardin mukaan

Tämän pienen nimellisvirran laitteen erityisen huomionarvoinen ominaisuus on sen korkea katkaisukyky teollisuusstandardin IEC/EN 60947-2 mukaisesti.

• 12-133 V AC: Icu 50 kA.
• 220-240 V AC: Icu 50 kA.
• 380-415 V AC: Icu 50 kA.
• 440 V AC: Icu 25 kA.
• Enintään 125 V DC: Icu 10 kA.

380-415 V AC:lla Schneider Electric ilmoittaa lisäksi Ics-arvoksi 50 kA, eli 100 % Icu-arvosta.

Siksi tuotteeseen liitetyt 6 kA:n ja 50 kA:n arvot ovat molemmat oikein, mutta ne koskevat eri standardeja ja testausolosuhteita.

Rajoitusluokka 3

Acti9 iC60N A9F74203:ssa on rajoitusluokka 3 IEC/EN 60898-1 -standardin mukaisesti.

Tämä ominaisuus rajoittaa oikosulun aikana piirin läpi kulkevaa energiaa ja auttaa vähentämään kaapeleihin ja alapuolisiin laitteisiin kohdistuvia lämpö- ja dynaamisia rasituksia.

VisiTrip nopeaan laukaisun paikantamiseen

VisiTrip-teknologia sisältää punaisen visuaalisen merkinnän, joka auttaa tunnistamaan nopeasti sähkövian vuoksi lauenneen kytkimen.

Useita piirejä sisältävissä keskuksissa tämä toiminto helpottaa vianetsintää ja voi lyhentää viallisen linjan paikantamiseen kuluvaa aikaa.

VisiSafe koskettimien avautumisen varmistamiseen

VisiSafe-järjestelmä käyttää vihreää merkintää osoittamaan, että koskettimet ovat fyysisesti auki, mikä helpottaa piirin tilan tarkistamista ennen tiettyjä huoltotoimenpiteitä.

Schneider Electric ilmoittaa lisäksi, että A9F74203 on soveltuva erotuskytkentään IEC/EN 60898-1- ja IEC/EN 60947-2 -standardien mukaisesti.

Fast Closing -tekniikka

Fast Closing -mekanismi tekee koskettimien sulkeutumisesta riippumattoman siitä, kuinka nopeasti käyttäjä käyttää vipua.

Tämä teknologia auttaa vähentämään koskettimien kulumista kytkennän aikana ja edistää kytkimen pidempää käyttöikää.

500 V:n eristysjännite

A9F74203:n tärkeimpiä sähköisiä ja dielektrisiä ominaisuuksia ovat:

• Verkkotaajuus: 50/60 Hz.
• Nimellinen eristysjännite Ui: 500 V.
• Impulssinkestävä jännite Uimp: 6 kV.
• Käyttökategoria: A standardin IEC/EN 60947-2 mukaan.
• Ylijännitekategoria: IV.
• Saasteluokka: 3.

Yhteensopiva vaihtovirran ja tasavirran kanssa

Schneider Electric iC60N A9F74203 on määritelty tiettyihin sovelluksiin sekä vaihtovirralla että tasavirralla.

Tasavirralla Schneider Electric huomioi viitteelle käyttöjännitteet aina 144 V DC:hen asti, mutta katkaisukyky ja kytkentäolosuhteet on tarkistettava erikseen käytetyn kokoonpanon mukaan.

Asennus DIN-kiskoon

Kytkin on suunniteltu asennettavaksi klipsillä DIN-kiskoon, mikä helpottaa sen asentamista yhdessä muiden modulaaristen suoja- ja ohjauslaitteiden kanssa.

Se vie tilaa:

• 4 x 9 mm:n moduulia.
• 2 vakiomoduulia, 18 mm.
• Kokonaisleveys: 36 mm.

Kompaktit mitat

• Korkeus: 85 mm.
• Leveys: 36 mm.
• Syvyys: 78,5 mm.
• Asennussyvyys: noin 44,5 mm.
• Paino: noin 0,25 kg.
• Väri: valkoinen.

Sen kompakti muoto mahdollistaa täydellisen kaksinapaisen suojauksen asentamisen vain kahden moduulin levyiseen tilaan sähkökeskuksessa.

Liittimet jopa 25 mm² johtimille

A9F74203:n liittimet hyväksyvät eri johtimien poikkipintoja:

• Jäykkä johdin: 1–25 mm².
• Taipuisa johdin: 1–16 mm².
• Kiristysmomentti: 2 Nm.

Liitännät on tehtävä ilmoitettuja poikkipintoja ja kiristysmomenttia noudattaen, jotta sähköliitos on luotettava.

Yhteensopiva apukoskettimien ja Vigi-lohkojen kanssa

Acti9 iC60 -sarjaa voidaan laajentaa Schneider Electricin yhteensopivilla lisävarusteilla.

Se voidaan yhdistää kokoonpanosta riippuen seuraaviin:

• Apukoskettimet.
• Laukaisun merkinantokoskettimet.
• Apukelat.
• Etäohjauslaitteet.
• Valvontajärjestelmät.
• Vigi-vikavirtalohkot.
• Kampakiskot ja jakelutarvikkeet.

Mekaaninen ja sähköinen kestävyys

Schneider Electric ilmoittaa Acti9 iC60N -sarjalle pitkän käyttöiän:

• Mekaaninen kestävyys: jopa 20 000 sykliä.
• Sähköinen kestävyys: jopa 10 000 sykliä.

Nämä ominaisuudet mahdollistavat laitteen käytön keskuksissa, joissa tehdään tavanomaisia kytkentä-, irtikytkentä-, testaus- ja huoltotoimia.

IP20-suojausluokka

Automaattisulakkeella on yksittäisenä laitteena IP20-suojausluokka.

Kun se on asennettu oikein sopivaan modulaariseen koteloon, jossa on luokan II eristys, koko kokoonpanon suojausluokka voi olla IP40, riippuen keskuksen ominaisuuksista.

Laaja lämpötila-alue

Schneider Electric A9F74203 on suunniteltu toimimaan seuraavissa olosuhteissa:

• Käyttöympäristön lämpötila: -35...70 °C.
• Säilytyslämpötila: -40...85 °C.

Sen laaja käyttöalue helpottaa käyttöä erilaisissa sisäympäristöissä ja teknisissä keskuksissa Schneider Electricin määrittelemissä olosuhteissa.

Schneider Electric A9F74203:n tekniset ominaisuudet

• Merkki: Schneider Electric.
• Viite: A9F74203.
• Sarja: Acti9.
• Malli: iC60N.
• Tyyppi: modulaarinen automaattinen lämpömagneettinen katkaisija.
• Käyttökohde: sähkönjakelu.
• Napojen määrä: 2P.
• Suojattuja napoja: 2.
• Nimellisvirta In: 3 A.
• Laukaisukäyrä: C.
• Laukaisutekniikka: lämpömagneettinen.
• Magneettinen kynnysarvo: 8 x In ±20 %.
• Icn 400 V AC:lla IEC/EN 60898-1 -standardin mukaan: 6 kA.
• Icu 220-240 V AC:lla IEC/EN 60947-2 -standardin mukaan: 50 kA.
• Icu 380-415 V AC:lla IEC/EN 60947-2 -standardin mukaan: 50 kA.
• Icu 440 V AC:lla IEC/EN 60947-2 -standardin mukaan: 25 kA.
• Icu enintään 125 V DC: 10 kA.
• Rajoitusluokka: 3.
• Taajuus: 50/60 Hz.
• Verkkotyyppi: AC/DC.
• Ui: 500 V.
• Uimp: 6 kV.
• Käyttökategoria: A.
• Ylijännitekategoria: IV.
• VisiTrip: kyllä.
• VisiSafe: kyllä.
• Fast Closing: kyllä.
• Soveltuu erotuskytkentään: kyllä.
• Asennus: DIN-kisko.
• Moduulileveys: 2 x 18 mm.
• Leveys: 36 mm.
• Korkeus: 85 mm.
• Syvyys: 78,5 mm.
• Asennussyvyys: noin 44,5 mm.
• Paino: noin 0,25 kg.
• Jäykät johtimet: 1–25 mm².
• Taipuisat johtimet: 1–16 mm².
• Kiristysmomentti: 2 Nm.
• Suojausluokka: IP20.
• Mekaaninen kestävyys: 20 000 sykliä.
• Sähköinen kestävyys: 10 000 sykliä.
• Käyttölämpötila: -35...70 °C.
• EAN: 3606480080319.
• Standardit: IEC/EN 60898-1 ja IEC/EN 60947-2.

Kompakti kaksinapainen suoja pienivirtaisille piireille

Schneider Electric Acti9 iC60N A9F74203 yhdistää 3 A:n nimellisvirran, kaksi suojattua napaa ja C-käyrän vain 36 mm leveään kompaktiin laitteeseen. Sen lämpömagneettinen suojaus suojaa pienivirtaisia piirejä ylikuormituksilta ja oikosuluilta sekä katkaisee molemmat navat samanaikaisesti.

Sen korkea 50 kA:n katkaisukyky 380-415 V:lla IEC/EN 60947-2 -standardin mukaan, yhdessä VisiTripin, VisiSafen, Fast Closingin ja Acti9-lisävarusteiden kanssa, tekee siitä erityisen kattavan ratkaisun apupiireihin ja ammattikäyttöön tarkoitettuihin sähkökeskuksiin.

Tärkeää: ennen automaattisulakkeen asentamista on varmistettava, että 3 A:n nimellisvirta, C-käyrä, johtimien poikkipinta ja katkaisukyky sopivat piirin sähköisiin ominaisuuksiin ja odotettavissa olevaan oikosulkuvirtaan.
