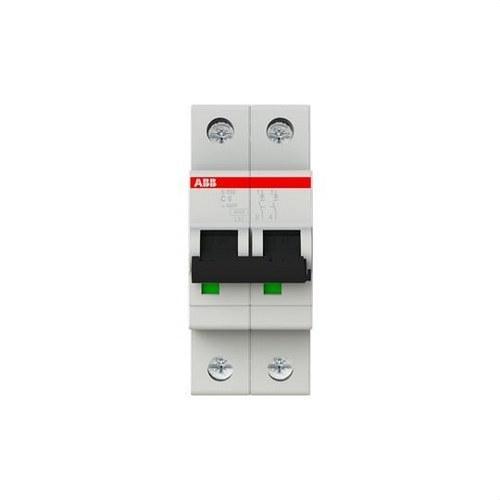

Magnetoterminen S202-C6 2P 6A C 10kA

ABB S202-C6 -magneettinen katkaisija, viite 2CDS252001R0064, on vankka ratkaisu 2-napaisen sähköpiirin suojaukseen, nimellisvirralla 6 A ja laukaisukäyrällä C, mikä tekee siitä ihanteellisen sekä asuin- että teollisuuskohteisiin. Se on suunniteltu toimimaan jännitteillä jopa 440 V AC ja 125 V DC, joten tämä katkaisija soveltuu sekä vaihtovirta- että tasavirtajärjestelmiin, taaten turvallisuuden ja luotettavuuden laajassa sovellusvalikoimassa.

Tämä automaattikatkaisija tarjoaa korkean oikosulkuvirran katkaisukapasiteetin 10 kA 400 V AC:lla, mikä varmistaa tehokkaan suojan ylikuormituksilta ja oikosuluilta. Lisäksi se on suunniteltu kestämään jännitepiikkejä jopa 6,2 kV merenpinnan tasolla, ja se täyttää IEC/EN 60898-1, IEC/EN 60947-2 ja UL 1077 -standardit, mikä todistaa sen korkean laadun ja kansainväliset turvallisuusstandardit.

S202-C6 on helppo asentaa DIN-kiskoon, mikä helpottaa sen integrointia sähköpaneeleihin. Sen kompakti muotoilu ja mahdollisuus asentaa mihin tahansa asentoon tekevät siitä sopivan teollisiin, kaupallisiin ja asuinympäristöihin. Kaksisuuntaiset sylinterimäiset ruuviliittimet takaavat turvallisen ja luotettavan liitännän, jonka liitäntäkapasiteetti sallii sekä jäykkien että joustavien kaapeleiden käytön aina 35 mm² saakka. Katkaisijassa on visuaalinen osoitus kontaktien tilasta (punainen päällä ja vihreä pois päältä), mikä helpottaa laitteen toimintatilan tarkistamista.

Tekniset tiedot:

• Malli: Magneettinen katkaisija S202-C6.
• Viite: 2CDS252001R0064.
• Napojen määrä: 2P.
• Nimellisvirta (In): 6 A.
• Laukaisukäyrä: C.
• Katkaisukapasiteetti:
  • 10 kA 400 V AC:lla.
  • 20 kA 230 V AC:lla.
  • 10 kA 440 V AC:lla.
• Nimellinen käyttöjännite:
  • 400 V AC (IEC 60898-1).
  • 440 V AC (IEC 60947-2).
  • 125 V DC.
• Nimellinen eristysjännite (Ui): 440 V.
• Jännitepiikkikestävyys (Uimp): 6,2 kV merenpinnan tasolla.
• Nimellistaajuus: 50/60 Hz.
• Tehohäviö: 4 W (2 W per napa).
• Energianrajoitusluokka: 3.
• Asennustyyppi: DIN-kisko TH35-15/7.5.
• Standardit: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077.
• Kotelomateriaali: Eristävä, ryhmä II, väri RAL 7035.
• Liitännät:
  • Liitäntäkapasiteetti: 0,75-35 mm² jäykkä tai joustava.
  • Kaapelin kuorintapituus: 12,5 mm.
• Kiristysmomentti: 2,8 N·m.
• Saatavilla olevat lisävarusteet: Kyllä.

Lisäedut:

• Visuaalinen kontaktin tilan osoitus: Helpottaa toimintatilan tarkistusta punaisella (päällä) ja vihreällä (pois päältä) värillä.
• Yhteensopiva AC ja DC kanssa: Voidaan käyttää laajassa vaihtovirta- ja tasavirtasovellusten valikoimassa.
• Turvallinen liitäntä: Sylinterimäiset ruuviliittimet takaavat luotettavan liitännän erilaisille kaapeleille.

ABB S202-C6 -magneettinen katkaisija on täydellinen ratkaisu niille, jotka etsivät tehokasta ja turvallista suojaa sähköpiireille. Sen korkea katkaisukapasiteetti, helppo asennus ja kansainvälisten standardien noudattaminen tekevät siitä ihanteellisen suojan sekä teollisuus- että asennuskohteisiin, tarjoten korkean turvallisuustason kaikissa sovelluksissa.
