Magnetoterminen TX3 4P 40A Käyrä C Käyrä C 6kA

Legrand TX³ 403630 -automaattisulake on 4-napainen, kaikki navat suojattu ja 40 ampeerin automaattinen katkaisija, joka on suunniteltu suojaamaan sähköasennuksia ylikuormituksilta ja oikosuluilta. Siinä on C-käyrän laukaisuominaisuus, nimellisjännite 400 volttia ja katkaisukyky 6 kiloampeeria 400 voltilla standardin EN 60898-1 mukaan.

Sen 4 moduulin rakenne ja DIN-kiskoon asennus helpottavat integrointia asuin-, liike- ja teollisuuskeskuksiin. Magneettitermisen suojauksen lisäksi laitetta voidaan käyttää sähköpiirin ohjaukseen ja erottamiseen, ja se tukee erilaisia Legrand DX³ -sarjan apulaitteita ja lisävarusteita.

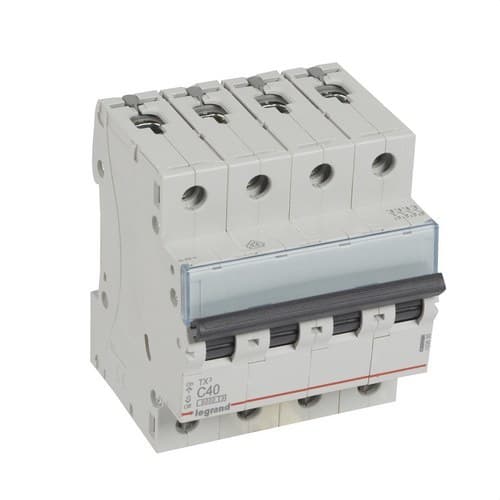

Legrand TX³ -automaattisulake, 4 napaa ja 40 ampeeria

Viite 403630 kuuluu Legrandin TX³-automaattikatkaisijoiden sarjaan. Siinä on 4 kokonaista napaa ja 4 suojattua napaa, mikä tarjoaa magneettitermisen suojauksen laitteen kaikille navoille.

Nimellisvirta on 40 ampeeria ja käyttöjännite on 400 volttia vaihtovirtaa, Legrandin ilmoittaman nimellisjännitealueen ollessa 360–440 volttia.

Suojaus ylikuormituksia ja oikosulkuja vastaan

Automaattikatkaisija yhdistää kaksi suojausperiaatetta. Lämpöosa toimii pitkittyneitä ylikuormituksia vastaan, jotka voivat aiheuttaa johtimien liiallista lämpenemistä, kun taas magneettinen laukaisu reagoi nopeasti oikosulun aiheuttamiin suuriin virtoihin.

Tämä yhdistelmä suojaa kaapelointia ja liitettyjä laitteita sähköasennuksessa esiintyviltä tärkeimmiltä ylivirtatilanteilta.

C-laukaisukäyrä

Legrand 403630:ssa on C-laukaisukäyrä. Valmistaja määrittää tälle käyrälle magneettisen laukaisukynnyksen, joka on 5–10 kertaa nimellisvirta.

Tässä 40 ampeerin versiossa magneettinen laukaisu sijoittuu välille 200–400 ampeeria. Tämä ominaisuus mahdollistaa tiettyjen hetkellisten virtapiikkien sietämisen samalla kun se reagoi nopeasti oikosulkuihin.

Katkaisukyky 6 kiloampeeria 400 voltilla

Standardin EN 60898-1 mukaan automaattisulakkeella on nimellinen katkaisukyky 6 kiloampeeria 400 voltilla.

230 voltin jännitteellä Legrand ilmoittaa nimelliseksi katkaisukyvyksi 10 kiloampeeria standardin EN 60898-1 mukaan.

Katkaisukyky IEC 60947-2:n mukaan

IEC 60947-2:n mukaan Legrandin ilmoittama lopullinen katkaisukyky on:

• 6 kiloampeeria 400 voltilla.
• 10 kiloampeeria 230 voltilla.

Katkaisukykyarvot on aina tulkittava yhdessä jännitteen ja vastaavan testistandardin kanssa.

Energiarajoitusluokka 3

Legrand TX³ 403630 kuuluu energiarajoitusluokkaan 3 standardin EN 60898-1 mukaisesti.

Energiarajoitus auttaa vähentämään asennuksen läpi oikosulun aikana kulkevaa energiaa, mikä pienentää johtimien ja muiden alapuolisten komponenttien lämpö- ja sähködynaamisia rasituksia.

DIN-kiskoasennus ja 4 moduulin koko

Automaattisulake on suunniteltu asennettavaksi DIN-kiskoon, ja sen leveys vastaa 4 moduulia.

Asennussyvyys on 44 millimetriä, mikä mahdollistaa sen integroinnin modulaarisiin sähkökeskuksiin yhdessä vikavirtasuojien, kontaktorien, ylijännitesuojien ja muiden suojaus- ja ohjauslaitteiden kanssa.

Mitat

• Leveys: 70,8 millimetriä.
• Korkeus: 88 millimetriä.
• Syvyys: 77,8 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Moduulileveys: 4 moduulia.

IP20-suojatut liittimet

Liittimet on suunniteltu IP20-suojauksella sormikosketusta vastaan, kun laite on asennettu oikein.

Katkaisijassa on ruuviliittimet, ja se voidaan kytkeä sekä johtimilla että yhteensopivilla kampakiskojärjestelmillä.

Kytkentäkapasiteetti

• Taipuisa johdin: enintään 25 neliömillimetriä.
• Jäykkä johdin: enintään 35 neliömillimetriä.

Liitäntäkapasiteetti mahdollistaa automaattisulakkeen käytön sähkökeskuksissa eri johdinkooilla Legrandin määrittämien rajojen puitteissa.

Syöttö ylhäältä tai alhaalta

TX³ 403630 mahdollistaa sähkönsyötön ylhäältä tai alhaalta, mikä lisää joustavuutta keskuksen suunnittelussa ja johdotuksessa.

Legrand sallii kytkennän kuparikaapelilla tai yhteensopivalla jakokammalla, mikä helpottaa useiden moduulilaitteiden yhteissyöttöä.

500 voltin eristysjännite

Laitteen nimellinen eristysjännite on 500 volttia. Lisäksi sen impulssikestävyysjännite on 4 kilovolttia.

• Nimellisjännite: 400 volttia.
• Nimellisjännitealue: 360–440 volttia.
• Eristysjännite: 500 volttia.
• Impulssikestävyysjännite: 4 kilovolttia.
• Taajuus: 50–60 hertsiä.

IP20- ja IK02-suojaus

Automaattikatkaisijalla on IP20-suojausluokka ja IK02-iskunkestävyys.

Sen määritelty likaantumisaste on 2, Legrandin teknisten tietojen mukaisesti.

Yhteensopiva Legrand DX³ -apulaitteiden kanssa

Automaattisulaketta voidaan täydentää Legrand DX³ -sarjan yhteensopivilla apulaitteilla ja lisävarusteilla, jolloin sähkökeskuksen toimintoja voidaan laajentaa projektin tarpeiden mukaan.

Sarjasta löytyy muun muassa ohjaus- ja merkinantolaitteita sekä yhteensopivia käyttöratkaisuja. Lisävarusteen valinta tulee tarkistaa Legrandin ajantasaisesta dokumentaatiosta.

Integroitu etikettipidike

Etupaneelissa on integroitu etikettipidike, jonka avulla suojattu piiri voidaan tunnistaa selkeästi.

Tämä helpottaa asennus-, tarkastus- ja huoltotöitä erityisesti keskuksissa, joissa on paljon piirejä.

Halogeeniton rakenne

Legrand määrittelee tämän automaattikatkaisijan halogeenittomaksi. Kotelon viimeistely on harmaa, lähellä sävyä RAL 7035.

Legrand TX³ 403630 -tekniset tiedot

• Merkki: Legrand.
• Sarja: TX³.
• Viite: 403630.
• EAN: 3245064036306.
• Tuotetyyppi: automaattinen magneettiterminen katkaisija.
• Napojen määrä: 4.
• Suojattujen napojen määrä: 4.
• Nimellisvirta: 40 ampeeria.
• Laukaisukäyrä: C.
• Magneettinen kynnys: 200–400 ampeeria.
• Nimellisjännite: 400 volttia vaihtovirtaa.
• Nimellisjännitealue: 360–440 volttia.
• Taajuus: 50–60 hertsiä.
• Katkaisukyky EN 60898-1:n mukaan 400 voltilla: 6 kiloampeeria.
• Katkaisukyky EN 60898-1:n mukaan 230 voltilla: 10 kiloampeeria.
• Lopullinen katkaisukyky IEC 60947-2:n mukaan 400 voltilla: 6 kiloampeeria.
• Lopullinen katkaisukyky IEC 60947-2:n mukaan 230 voltilla: 10 kiloampeeria.
• Nimellinen eristysjännite: 500 volttia.
• Impulssikestävyysjännite: 4 kilovolttia.
• Energiarajoitusluokka: 3.
• Likaantumisaste: 2.
• Asennustapa: DIN-kisko.
• Moduulien määrä: 4.
• Leveys: 70,8 millimetriä.
• Korkeus: 88 millimetriä.
• Syvyys: 77,8 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Suojausluokka: IP20.
• Iskunkestävyys: IK02.
• Taipuisan johtimen enimmäiskoko: 25 neliömillimetriä.
• Jäykän johtimen enimmäiskoko: 35 neliömillimetriä.
• Liitintyyppi: ruuviliitin.
• Kampakiskoliitäntä: kyllä, yhteensopivilla järjestelmillä.
• Syöttösuunta: ylhäältä tai alhaalta.
• Yhteensopivat apulaitteet: kyllä.
• Etikettipidike: integroitu.
• Halogeeniton: kyllä.
• Väri: harmaa, lähellä RAL 7035.
• Säilytyslämpötila: -40...70 astetta Celsius.

Nelnapainen suoja sähkökeskuksiin

Legrand TX³ 403630 yhdistää 4-napaisen suojauksen, 40 ampeerin nimellisvirran, C-käyrän ja 6 kiloampeerin katkaisukyvyn 400 voltilla suojatakseen piirejä ylikuormituksilta ja oikosuluilta.

Sen 4 moduulin koko, DIN-asennus, syöttö ylhäältä tai alhaalta, IP20-suojatut liittimet, etikettipidike ja yhteensopivuus DX³-apulaitteiden kanssa helpottavat sen käyttöä asuin-, liike- ja teollisuussähkökeskuksissa.
