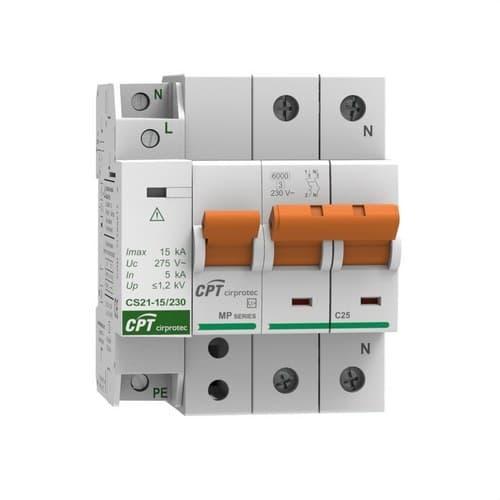

Pysyvä ylijännitesuoja IGA 1P+N 25A

Cirprotec V-CHECK 2MP-D-25 + CS21 -suojalaite, viite 77706395C, on sähköasennusten yksivaiheinen suojakokonaisuus, joka yhdistää pysyvien ylijännitteiden suojauksen, 25 A:n pääautomaattikatkaisijan (IGA) sekä tyypin 2 transienttijännitesuojan. Sen 1P+N-konfiguraatio sopii erityisesti asuinrakennusten, liiketilojen ja muiden 230 V:n yksivaiheisten asennusten sähkökeskuksiin.

Kokonaisuus koostuu pysyvien ylijännitteiden suojasta V-CHECK 2MP-D-25, jossa on integroitu 25 A:n C-käyräinen IGA, sekä transienttisuojasta CS21-15/230. Näin yksi ratkaisu suojaa sekä pitkäkestoisilta jännitepoikkeamilta että hyvin lyhyiltä transienttipiikeiltä, jotka liittyvät sähköisiin kytkentätoimenpiteisiin tai salamaniskujen epäsuoriin vaikutuksiin.

Yhdistetty suoja pysyviä ja transientteja ylijännitteitä vastaan

Viite 77706395C yhdistää kaksi toisiaan täydentävää suojaustyyppiä:

• Pysyvät ylijännitteet: V-CHECK valvoo syöttöjännitettä ja vaikuttaa integroituihin IGA-katkaisijaan, kun ilmenee pysyvä poikkeama sen toimintakäyrän mukaisesti.
• Transientit ylijännitteet: CS21 rajoittaa lyhytkestoiset jännitepiikit ja johtaa häiriöenergian maahan.
• Ylikuormitukset ja oikosulut: 25 A:n IGA tarjoaa piirin edellyttämän magneettis-lämpöisen suojauksen.

Tämä yhdistelmä auttaa suojaamaan sekä asennuksen kaapelointia että sen alapuolelle kytkettyjä sähkö- ja elektroniikkalaitteita.

Integroitu 25 A C-käyräinen IGA

V-CHECK 2MP-D-25 sisältää 25 A:n automaattisen magneettis-lämpöisen katkaisijan C-käyrällä. Laite on tehtaalla valmiiksi johdotettu, mikä helpottaa asennusta ja vähentää lisäkytkentöjä keskuksessa.

C-käyrä on yleinen jakelupiireissä, joissa kuormat voivat aiheuttaa kohtalaisia käynnistysvirtoja. Tähän sarjaan liittyvä katkaisukyky on 6 kA standardin UNE-EN 60898 mukaisesti.

Suoja pysyviä POP-ylijännitteitä vastaan

V-CHECK-moduuli on suunniteltu havaitsemaan verkkojännitteen poikkeavat ja pysyvät nousut. Tällainen ylijännite voi syntyä muun muassa nollajohtimeen liittyvien ongelmien seurauksena ja altistaa sähkölaitteet suunniteltua suuremmalle jännitteelle pidemmäksi aikaa.

Kun laite havaitsee pysyvän ylijännitteen sen määritellyn toimintakäyrän mukaisesti, järjestelmä avaa integroidun automaattikatkaisijan ja irrottaa suojatun asennuksen verkosta.

POP-suoja standardin UNE-EN 50550 mukaisesti

Cirprotec määrittelee V-CHECK MP-D -sarjan kotitalouksien pysyvien POP-ylijännitteiden suojaksi standardin UNE-EN 50550 mukaisesti, ja siinä on sisäänrakennettu automaattikatkaisija.

Ratkaisu on erityisesti suunnattu pienjänniteasennusten suojakeskuksiin, joissa halutaan yhdistää pysyvän ylijännitteen valvonta ja magneettis-lämpöinen suojaus.

Tyypin 2 transienttisuoja 15 kA

Kokonaisuus 77706395C sisältää Cirprotec CS21-15/230 -suojan, joka on luokiteltu tyypiksi 2 standardin EN 61643-11 mukaisesti ja luokaksi II standardin IEC 61643-11 mukaisesti.

CS21:n suurin purkausvirta Imax on 15 kA 8/20 µs:n aaltomuodolla, ja se on suunniteltu rajoittamaan transienttiylijännitteitä pienjännitekeskuksissa.

• Luokitus: Tyyppi 2 / Luokka II.
• Imax L-N: 15 kA, 8/20 µs.
• Imax N-PE: 15 kA, 8/20 µs.
• Nimellinen purkausvirta In: 5 kA.

Transienttisuojan 1+1-rakenne

CS21 käyttää sisäistä 1+1-rakennetta, jossa on 2 napaa, ja se on suunniteltu erityisesti yksivaiheisiin asennuksiin, joissa on vaihe, nolla ja suojajohdin.

Suojaustilat ovat L-N ja N-PE, mikä tarjoaa koordinoidun suojauksen vaiheen ja nollan sekä nollan ja maan välillä.

Sopii TT- ja TNS-verkkoihin

Cirprotec määrittelee CS21-15/230:n TT- ja TNS-verkkoihin. Asennus on tehtävä valmistajan ilmoittaman kytkentäkaavion mukaisesti, kiinnittäen erityistä huomiota nollajohtimeen ja PE-suojamaadoitusjohtimeen.

Nimellisjännite 230 V AC

CS21-suoja toimii 230 V AC:n nimellisjännitteellä taajuudella 50-60 Hz. Sen suurin jatkuva käyttöjännite on 275 V vaiheen ja nollan välillä.

Nämä ominaisuudet tekevät siitä sopivan tavanomaisiin yksivaiheisiin pienjännitekeskuksiin, jotka ovat yhteensopivia ilmoitetun kokoonpanon kanssa.

CS21:n suojaustaso

Transienttisuojamoduulille Cirprotec ilmoittaa suojaustasoksi Up ≤1,2 kV vaiheen ja nollan välillä sekä ≤1,5 kV nollan ja maan välillä.

Up-arvo kuvaa suojan toiminnan aikana esiintyvää jäännösjännitettä määritellyissä testausolosuhteissa, ja se on tärkeä parametri alapuolisten laitteiden suojauksen yhteensovittamisessa.

CS21:n 10 kA:n oikosulkukesto

CS21-transienttisuoja on varustettu Isccr-oikosulkukestolla 10 kA, ja Cirprotec määrittelee tälle moduulille enimmäistäesulakkeeksi 63 A gG.

Lopullinen yhteensovitus ylivirtasuojien kanssa on tehtävä asennuksen kaavion ja todellisten ominaisuuksien mukaisesti.

Dynaaminen lämpökatkaisu

CS21 sisältää dynaamisen lämpökatkaisujärjestelmän, joka eristää suojaelementin sisäisesti, kun se saavuttaa käyttöiän lopun tai poikkeavan toiminnan tilan.

Tämä toiminto auttaa säilyttämään laitteen turvallisen toiminnan sen käyttöiän aikana.

LED-visuaalinen ilmaisin

Transienttisuojamoduulissa on LED-merkkivalo, joka helpottaa sen tilan tarkistamista tarkastus- ja huoltotoimenpiteiden aikana.

Tässä kokonaisuudessa käytetty vakioviite CS21-15/230 ei sisällä etäsignaalikontaktia.

Kompakti 4 DIN-moduulin koko

Yksivaiheinen V-CHECK vie 3 DIN-moduulia ja kompakti CS21 vain 1 lisämoduulin. Kokonaisuus vaatii siten noin 4 moduulin tilan sähkökeskuksessa.

Molemmat komponentit on suunniteltu DIN-kiskokiinnitykseen, mikä helpottaa niiden integrointia muun asennuksen modulaaristen suojausten rinnalle.

CS21 vain 1 moduuli

Yksi CS21:n merkittävistä ominaisuuksista on sen erittäin kompakti monoblock-muoto. Se yhdistää 2 suojausnapaa vain 1 DIN-moduuliin, mikä mahdollistaa tyypin 2 suojan lisäämisen ilman tavanomaisen kaksinapaisen ylijännitesuojan vaatimaa tilaa.

Transienttisuojan liittimet

CS21 hyväksyy:

• Jäykät johtimet: 6-35 mm².
• Taipuisat johtimet: 6-25 mm².

Käytettävä poikkipinta on määritettävä asennuksen ominaisuuksien ja Cirprotecin ohjeiden mukaan.

CS21:n laaja ympäristöalue

Transienttimoduuli on suunniteltu toimimaan lämpötila-alueella -40...+85 °C ja suhteellisessa kosteudessa 5-95 %.

Sen kotelo on valmistettu polykarbonaatista, sen paloluokitus on UL94 V-0 ja viimeistely on harmaa RAL 7035.

Cirprotec 77706395C:n käyttökohteet

• Asuinrakennusten yksivaiheiset sähkökeskukset.
• Huoneistot ja vapaa-ajan asunnot.
• Liiketilat.
• Toimistot ja pienyritykset.
• Asunto-osakeyhtiöt.
• Sähkökeskusten saneeraukset.
• Yksivaiheiset asennukset, joissa on 25 A:n IGA.
• Kodinkoneiden ja elektroniikan suojaus jännitepoikkeamilta.

Cirprotec 77706395C:n tekniset tiedot

• Merkki: Cirprotec.
• Viite: 77706395C.
• Kokonaisuus: V-CHECK 2MP-D-25 + CS21-15/230.
• Tyyppi: yhdistetty suoja pysyviä ja transientteja ylijännitteitä vastaan IGA:lla.
• Käyttökohde: yksivaiheiset asennukset.
• Konfiguraatio: 1P+N / 1F+N.
• Nimellisjännite: 230 V AC.
• Integroitu IGA: kyllä.
• IGA:n nimellisvirta: 25 A.
• IGA:n käyrä: C.
• Katkaisukyky: 6 kA standardin UNE-EN 60898 mukaisesti.
• Suoja pysyviä ylijännitteitä vastaan: kyllä.
• POP-suoja: standardin UNE-EN 50550 mukainen.
• Esijohdotettu V-CHECK: kyllä.
• Suoja transienttiylijännitteitä vastaan: kyllä.
• SPD-malli: CS21-15/230.
• CS21:n sisäinen rakenne: 1+1.
• CS21:n napojen määrä: 2.
• CS21:n EN-luokitus: Tyyppi 2.
• CS21:n IEC-luokitus: Luokka II.
• Verkkokonfiguraatiot: TT ja TNS.
• Suojaustilat: L-N / N-PE.
• Imax: 15 kA, 8/20 µs.
• In: 5 kA, 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• CS21:n oikosulkukesto Isccr: 10 kA.
• CS21:n enimmäistäesulake: 63 A gG.
• Dynaaminen lämpökatkaisu: kyllä.
• CS21:n visuaalinen ilmaisin: LED.
• Etäilmaisu: ei.
• V-CHECK-moduulit: 3.
• CS21-moduulit: 1.
• Kokonaiskoko noin: 4 DIN-moduulia.
• Asennus: DIN-kisko.
• CS21:n sallittu jäykkä johdin: 6-35 mm².
• CS21:n sallittu taipuisa johdin: 6-25 mm².
• CS21:n käyttölämpötila: -40...+85 °C.
• CS21:n suhteellinen kosteus: 5-95 %.
• CS21:n eristemateriaali: polykarbonaatti.
• CS21:n paloluokitus: UL94 V-0.
• Keskeiset standardit: UNE-EN 50550 ja IEC/EN 61643-11.
• Kokonaisuuden EAN: 8435297857129.

Kokonaisvaltainen suoja 25 A:n yksivaiheisiin keskuksiin

Cirprotec 77706395C yhdistää samaan kokonaisuuteen C-käyräisen 25 A:n IGA:n, suojan pysyviä ylijännitteitä vastaan sekä tyypin 2 ylijännitesuojan, jonka Imax on 15 kA. Näin se kattaa useita sähköisiä riskejä modulaarisella ratkaisulla, joka sopii erityisesti yksivaiheisiin sähkökeskuksiin.

Esijohdotettu V-CHECK helpottaa pysyvän suojan asennusta, kun taas kompakti CS21 lisää transienttisuojan vieden vain yhden DIN-moduulin. Tuloksena on noin 4 moduulin ratkaisu asuntoihin, liiketiloihin ja muihin yhteensopiviin asennuksiin.

Tärkeää: vaikka annettu otsikko mainitsee vain suojan pysyviä ylijännitteitä vastaan ja 25 A:n IGA:n, täydellinen viite 77706395C myydään kokonaisuutena, johon kuuluu myös 15 kA:n CS21-transienttisuoja. Asennus on tehtävä Cirprotecin kytkentäkaavion mukaisesti ja pätevän henkilön toimesta.
