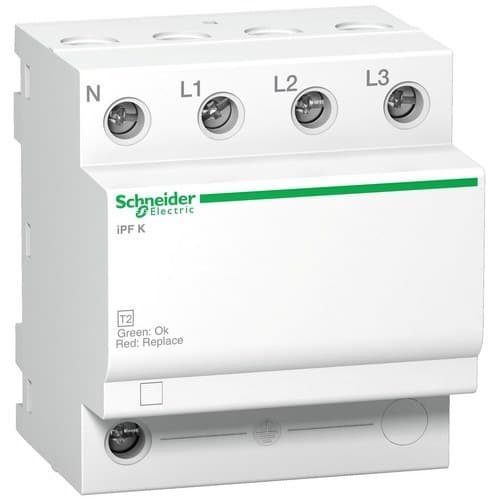

Tilapäisten ylijännitteiden rajoitin tyyppi 2 Acti9 iPFK65 65KA 340V 3P+N

Schneider Electricin Acti9 iPF K 65 A9L15586 -ylijännitesuoja on tyypin 2 SPD-laite 3P+N-konfiguraatiossa, joka on suunniteltu rajoittamaan sähköasennukseen ilmakehän ilmiöiden tai verkon kytkentätoimien aiheuttamia transienttiylijännitteitä. Se tarjoaa maksimipurkausvirran Imax 65 kA, nimellispurkausvirran In 20 kA ja suojatason Up alle 1,5 kV. Se on tarkoitettu 230/400 V AC kolmivaiheisiin asennuksiin, joissa maadoitusjärjestelmä on TT tai TN-S.

Viite A9L15586 kuuluu Schneider Electricin Acti9 iPF K -sarjaan ja yhdistää MOV + GDT -teknologiat tarjotakseen suojan vaiheiden, nollan ja maan välillä. Sen DIN-kiskoon asennettava modulaarinen rakenne vie 4 x 18 mm moduulia ja se soveltuu erityisesti jakokeskuksiin, joissa vaaditaan suurta purkauskykyä transienttiylijännitteitä vastaan.

Tyypin 2 ylijännitesuoja

Schneider Electric A9L15586 on luokiteltu IEC 61643-11:2011 -standardin mukaiseksi tyypin 2 SPD:ksi. Tämän tyyppinen laite on tarkoitettu rajoittamaan asennukseen saapuvia transienttiylijännitteitä ja pienentämään jäännösjännitettä ennen kuin se voi vaikuttaa liitettyihin laitteisiin.

Schneider Electric määrittelee sen kuormien toissijaiseksi suojaukseksi, ja sitä voidaan käyttää sarjassa muiden ylävirtaan asennettujen ylijännitesuojien kanssa, kun asennuksen suojaussuunnittelu sitä edellyttää.

3P+N-konfiguraatio kolmivaiheisiin asennuksiin

Acti9 iPF K 65 A9L15586:ssa on 3P+N-konfiguraatio, joka soveltuu kolmivaiheisiin asennuksiin, joissa on nolla.

• Konfiguraatio: 3P+N.
• Nimelliskäyttöjännite Ue: 230/400 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Maadoitusjärjestelmät: TT ja TN-S.

Maadoitusjärjestelmän yhteensopivuus on aina tarkistettava ennen ylijännitesuojan valintaa, koska se vaikuttaa siihen, miten suojaelementit kytketään vaiheen, nollan ja maan välillä.

Imax 65 kA

Tuotteen nimessä oleva 65 kA viittaa maksimipurkausvirtaan Imax aaltomuodolla 8/20 µs.

• Imax L-PE: 65 kA.
• Imax N-PE: 65 kA.
• Imax L-N: 65 kA.

Imax kuvaa suurinta impulssivirtaa, jonka SPD voi purkaa tyypin 2 laitteen standardoiduissa testausolosuhteissa.

Nimellispurkausvirta In 20 kA

A9L15586:n nimellispurkausvirta In on 20 kA aaltomuodolla 8/20 µs.

• In L-PE: 20 kA.
• In N-PE: 20 kA.
• In L-N: 20 kA.

Siksi nämä kaksi parametria on erotettava selvästi toisistaan:

• In = 20 kA: nimellispurkausvirta.
• Imax = 65 kA: maksimipurkausvirta.

Uc 340 V vaiheen ja nollan välillä

Jatkuva enimmäiskäyttöjännite Uc riippuu kytkentätavasta:

• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.

Tämän vuoksi kauppanimessä mainittu 340 V tarkoittaa nimenomaan suurinta sallittua jatkuvaa jännitettä vaiheen ja nollan välillä.

Suojataso Up alle 1,5 kV

Schneider Electricin ilmoittama jännitesuojataso Up on alle 1,5 kV sekä differentiaalitilassa että nollan ja maan välillä:

• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.

Tämä parametri kuvaa suurinta jäännösjännitettä, joka esiintyy suojassa standardoiduissa purkausolosuhteissa.

MOV + GDT -teknologia

A9L15586 yhdistää kaksi suojausteknologiaa:

• MOV: metallioksidivaristorit.
• GDT: kaasupurkausputki.

Tämä rakenne on sovitettu 3P+N-konfiguraatioon sekä Schneider Electricin määrittelemiin TT- ja TN-S-verkkoihin.

Oikosulkuvirta Isccr 25 kA

Laitteella on nimellinen oikosulkuvirta Isccr 25 kA valmistajan määrittelemissä koordinointiehdoissa.

Tämä arvo ei tarkoita, että SPD korvaisi johdonsuojakatkaisijan tai sulakkeen. Ylijännitesuojalla tulee olla asianmukainen ylivirtasuojaus varmistuksena.

Suositeltu varmistussuojaus

Schneider Electric määrittelee tälle viitteelle seuraavat yhteensopivat ratkaisut:

• iK60N-johdonsuojakatkaisija: 50 A, C-käyrä, Icu 6 kA.
• gG-sulake: 80 A, Icu 25 kA.

Lopullinen varmistussuojauksen valinta on tehtävä käytettävissä olevan oikosulkuvirran, asennusolosuhteiden ja Schneider Electricin ilmoittamien koordinointisääntöjen mukaan.

Vasteaika enintään 25 ns

Acti9 iPF K 65:n vasteaika on ≤25 ns, mikä mahdollistaa asennuksessa esiintyvien transienttipulssien nopean rajoittamisen.

Laitteiden tehokas suojaus riippuu myös SPD:n oikeasta asennuksesta, maadoituksesta sekä siitä, että liitäntäjohtimet pidetään mahdollisimman lyhyinä ja suorina.

Suojaus tilapäisiä ylijännitteitä vastaan

Schneider Electric ilmoittaa lisäksi tietyt tilapäisen ylijännitteen Ut arvot, jotka tuote kestää:

• 337 V L-N: 5 sekunnin ajan.
• 442 V L-PE: 5 sekunnin ajan.
• 1.200 V N-PE: 200 ms ajan.
• 1.453 V L-PE: 200 ms ajan.

Nämä arvot koskevat testausolosuhteita, eikä niitä pidä sekoittaa normaalin toiminnan aikana sallittuihin pysyviin enimmäiskäyttöjännitteisiin Uc.

Ei etäilmaisua

A9L15586 toimitetaan ilman etäsignaalikontaktia. Laitteen tilan valvonta tehdään paikallisesti itse suojassa.

Kun asennuksessa tarvitaan SPD:n tilan siirtoa valvonta- tai automaatiojärjestelmään, on valittava erikseen etäkontaktilla varustettu versio.

Asennus DIN-kiskoon

Suoja on suunniteltu asennettavaksi klipsillä DIN-kiskoon.

• Leveys: 72 mm.
• Korkeus: noin 81 mm.
• Syvyys: 69 mm.
• 9 mm:n moduuleja: 8.
• Vastaava leveys: 4 x 18 mm moduulia.
• Paino: noin 335 g.
• Väri: valkoinen RAL 9003.

Neljän moduulin muoto mahdollistaa suurikapasiteettisen 3P+N-kolmivaihesuojan integroinnin vakiomallisiin modulaarisiin keskuksiin.

Liittimet jopa 25 mm² johtimille

Liitäntä tehdään tunnelityyppisillä liittimillä, joihin pääsee käsiksi ylhäältä tai alhaalta.

• Jäykkä johdin: enintään 25 mm².
• Taipuisa johdin: enintään 16 mm².
• Taipuisa johdin holkilla: enintään 16 mm².
• Kuorintapituus: 11 mm.
• Kiristysmomentti: 3,5 Nm.

Ylijännitesuoja-asennuksissa on erityisen tärkeää pitää johtimet mahdollisimman lyhyinä, jotta niiden induktanssin aiheuttama lisäjännite impulssivirran aikana minimoidaan.

Suojausluokka

• Laitteen suojausluokka: IP20.
• Sopivassa moduulikotelossa: jopa IP40 Schneider Electricin ilmoittaman kokoonpanon mukaan.

Suoja on asennettava sähkökaappiin tai koteloon, joka tarjoaa ympäristön edellyttämän suojaustason.

Ympäristöolosuhteet

• Käyttölämpötila: -25...60 °C.
• Varastointilämpötila: -40...85 °C.

Schneider Electric A9L15586:n käyttökohteet

iPF K 65:ää voidaan käyttää osana transienttiylijännitesuojausjärjestelmää kolmivaiheisissa asennuksissa, jotka ovat yhteensopivia sen ominaisuuksien kanssa.

• Pääjakokeskukset.
• Alajakokeskukset.
• Kaupalliset kohteet.
• Toimitilarakennukset.
• Teollisuusasennukset.
• Ilmastointijärjestelmät.
• Automaatio- ja ohjauslaitteet.
• Asennukset, joissa on herkkiä elektroniikkalaitteita.
• TT-verkot.
• TN-S-verkot.

Suojaus sarjassa

Schneider Electric ilmoittaa, että tätä mallia voidaan käyttää kuormien toissijaisena suojauksena ja sijoittaa sarjaan ylävirtaan asennettujen suojainten kanssa.

Koordinoitu sarjasuojaus mahdollistaa eri suojaustasojen jakamisen asennuksen eri kohtiin ja vähentää asteittain vastaanottimiin pääsevää ylijännitettä.

Schneider Electric A9L15586:n tekniset tiedot

• Merkki: Schneider Electric.
• Viite: A9L15586.
• Sarja: Acti9.
• Tuoteperhe: Acti9 iPF K.
• Malli: iPF K 65.
• Tyyppi: transienttiylijännitesuoja SPD.
• Luokka: Tyyppi 2.
• Käyttökohde: sähkönjakelu.
• Konfiguraatio: 3P+N.
• Yhteensopivat verkot: TT ja TN-S.
• Teknologia: MOV + GDT.
• Nimelliskäyttöjännite Ue: 230/400 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Nimellispurkausvirta In: 20 kA.
• Maksimipurkausvirta Imax: 65 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Vasteaika: ≤25 ns.
• Jäännösvirta maahan Ipe: 0,003 mA.
• Etäilmaisu: ei.
• Ilmoitettu automaattinen suojaus: iK60N 50 A C-käyrä, Icu 6 kA.
• Ilmoitettu sulake: gG 80 A, Icu 25 kA.
• Asennus: DIN-kisko.
• Leveys: 72 mm.
• Korkeus: noin 81 mm.
• Syvyys: 69 mm.
• Moduulileveys: 4 x 18 mm moduulia.
• Paino: noin 335 g.
• Väri: valkoinen RAL 9003.
• Jäykkä johdin max: 25 mm².
• Taipuisa johdin max: 16 mm².
• Kuorintapituus: 11 mm.
• Kiristysmomentti: 3,5 Nm.
• Suojausluokka: IP20.
• Suojaus moduulikotelossa: jopa IP40.
• Käyttölämpötila: -25...60 °C.
• Varastointilämpötila: -40...85 °C.
• Standardi: IEC 61643-11:2011.
• Sertifioinnit: CE ja EAC.
• EAN: 3606480089800.

Suuren kapasiteetin tyypin 2 suoja kolmivaiheisiin verkkoihin

Schneider Electric Acti9 iPF K 65 A9L15586 yhdistää suuren 65 kA maksimipurkauskyvyn, 20 kA nimellispurkausvirran ja alle 1,5 kV suojatason kompaktissa laitteessa kolmivaiheisiin 3P+N-asennuksiin.

Sen yhteensopivuus TT- ja TN-S-verkkojen kanssa, MOV + GDT -teknologia sekä mahdollisuus koordinoida se muiden suojainten kanssa mahdollistavat sen integroinnin porrastettuihin suojausjärjestelmiin, joiden tarkoituksena on vähentää transienttiylijännitteiden vaikutusta sähkö- ja elektroniikkalaitteisiin.

Tärkeää: A9L15586 suojaa transienttiylijännitteiltä, mutta se ei korvaa johdonsuojakatkaisijaa, vikavirtasuojaa eikä pysyviltä ylijännitteiltä suojaavaa laitetta silloin, kun sellainen on tarpeen. Suunnitellut ominaisuudet saavutetaan vain, kun varmistussuojaus, maadoitusjärjestelmä, johdinpoikkipinnat ja Schneider Electricin asennusohjeet otetaan huomioon.
