Ylijännitesuoja IGA 1P+N 40A

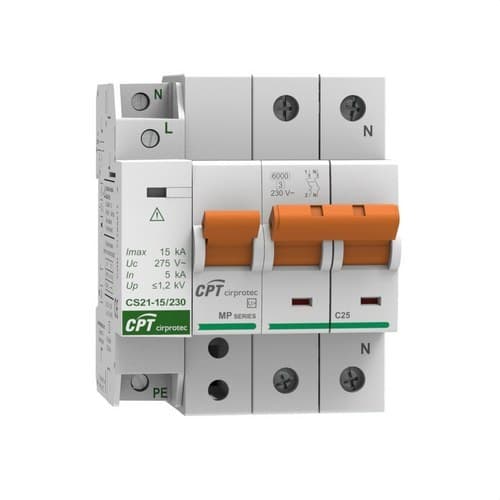

Cirprotec V-CHECK 2MP-40-D + CS21 -suojalaite, viite 77706397C, on suojauskokonaisuus yksivaiheisiin sähköasennuksiin. Se yhdistää pysyvien ylijännitteiden suojauksen, 40 A:n pääautomaatin (IGA) sekä tyypin 2 transienttijännitesuojan. Sen 1P+N-konfiguraatio suojaa asuinrakennusten ja muiden 230 V:n yksivaiheisten asennusten sähkökeskuksia erilaisilta jännitepoikkeamilta kompaktilla ja koordinoidulla ratkaisulla.

Kokonaisuus sisältää V-CHECK 2MP-D-40 -pysyvien ylijännitteiden suojan, 40 A:n C-käyräisen IGA:n sekä Cirprotec CS21 -transienttisuojan, jonka purkauskyky on 15 kA. Tämä yhdistelmä tarjoaa suojan sekä verkkojännitteen pitkäkestoisia nousuja että sähköisten kytkentätoimenpiteiden tai epäsuorien ukkospurkausten aiheuttamia lyhytaikaisia jännitepiikkejä vastaan.

Yhdistetty suoja pysyviä ja transienttijännitteitä vastaan

Viite 77706397C yhdistää kaksi toisiaan täydentävää suojausteknologiaa. V-CHECK-moduuli valvoo pysyviä ylijännitteitä ja vaikuttaa integroituun automaattikytkimeen, kun taas CS21-moduuli rajoittaa transienttijännitteitä ja ohjaa niiden energian valmistajan määrittelemissä olosuhteissa.

• Pysyvät ylijännitteet: POP-suoja standardin UNE-EN 50550 mukaisesti.
• Transienttijännitteet: tyyppi 2 / luokka II.
• Magnetoterminen suoja: integroitu 40 A:n C-käyräinen IGA.
• Konfiguraatio: yksivaiheinen 1P+N.

Integroitu 40 A:n C-käyräinen IGA

V-CHECK 2MP-D-40 sisältää 40 A:n pääautomaatin C-käyrällä. Sen lisäksi, että se osallistuu asennuksen irtikytkentään, kun laite havaitsee pysyvän ylijännitteen, automaattisulake tarjoaa suojan ylikuormituksia ja oikosulkuja vastaan nimellisarvojensa mukaisesti.

Tämän sarjan ilmoitettu katkaisukyky on 6 kA standardin UNE-EN 60898-1 mukaisesti.

POP-pysyvä ylijännitesuoja

V-CHECK-moduuli valvoo asennuksen syöttöjännitettä ja on suunniteltu katkaisemaan se, kun esiintyy pysyvä ylijännite, joka ylittää laitteen määrittelemät rajat.

Tällainen häiriö voi kestää huomattavasti pidempään kuin transienttijännite ja voi vahingoittaa kodinkoneita, elektroniikkaa, virtalähteitä ja muita kytkettyjä vastaanottimia.

Suojaus standardin UNE-EN 50550 mukaisesti

V-CHECK MP-D -sarja on suunniteltu POP-pysyväylijännitesuojaksi standardin UNE-EN 50550 mukaisesti, ja se toimitetaan esikaapeloituna integroidulla automaattikytkimellä.

Tämä integrointi helpottaa asennusta sähkökeskukseen ja vähentää erillisten komponenttien välisiä kytkentätarpeita.

15 kA:n tyypin 2 transienttisuoja

Kokonaisuus sisältää lisäksi Cirprotec CS21 -transienttisuojan, joka on luokiteltu tyypiksi 2 standardin EN IEC 61643-11 mukaisesti ja luokkaan II. Se soveltuu erityisesti jakokeskusten suojaukseen asennuksissa, jotka eivät ole suoraan alttiina salamaniskulle, tai toiseksi portaaksi, kun yläpuolella on tyypin 1 suoja.

CS21:n suurin purkausvirta Imax on 15 kA (8/20 µs -aaltomuoto) ja nimellinen purkausvirta In on 5 kA.

Komponenttiyksikköinen 2-napainen CS21

CS21-transienttisuoja on sisäiseltä rakenteeltaan 1+1, 2-napainen, ja se vie vain 1 DIN-kiskomoduulin. Se on suunniteltu TT- ja TNS-verkkoihin ja tarjoaa suojauksen tiloissa L-N ja N-PE.

Sen monobloc-rakenne mahdollistaa transienttisuojauksen lisäämisen pienellä tilantarpeella sähkökeskuksessa.

Nimellisjännite 230 V

Kokonaisuus on tarkoitettu pienjännitteisiin yksivaiheisiin asennuksiin. CS21 toimii 230 V AC:n nimellisjännitteellä 50-60 Hz, kun taas V-CHECK MP-D -pysyväylijännitesuoja on suunniteltu yksivaiheisiin 1F+N-sovelluksiin.

Transienttisuoja lämpökatkaisulla

CS21-moduulissa on dynaaminen lämpökatkaisu. Tämä järjestelmä mahdollistaa suojaelementin sisäisen irtikytkennän, kun sen käyttöikä päättyy tai syntyy tila, joka vaarantaa turvallisen toiminnan.

Lisäksi siinä on LED-tilanilmaisin, joka helpottaa suojan kunnon tarkistamista.

CS21:n 10 kA:n oikosulkukesto

CS21-transienttimoduulille Cirprotec ilmoittaa oikosulkukestävyydeksi Isccr 10 kA ja enimmäistäesulakkeeksi 63 A tyyppiä gG.

Yhteensovitus keskuksen ylivirtasuojien kanssa on tehtävä valmistajan ohjeiden ja asennuksen todellisten ominaisuuksien mukaisesti.

Asennus DIN-kiskoon

Kaikki kokonaisuuden osat on suunniteltu moduuliasennukseen DIN-kiskoon. Pysyväylijännitesuoja IGA:lla vie 3 moduulia ja CS21 1 moduulin, joten kokonaisuus vaatii noin 4 DIN-moduulia.

Tämä rakenne mahdollistaa tärkeimpien jännitehäiriösuojien integroinnin pienessä tilassa sähkökeskukseen.

Transienttisuojan liitännät

CS21 hyväksyy jäykät johtimet 6-35 mm² ja taipuisat johtimet 6-25 mm². Sen kotelo on valmistettu polykarbonaatista, jonka paloluokitus on UL94 V-0.

Johtimien lopullinen poikkipinta on valittava asennuksen ominaisuuksien, olemassa olevien suojausten ja sovellettavan sähkömääräyksen mukaan.

CS21-moduulin laaja ympäristöalue

Cirprotec ilmoittaa CS21:lle käyttölämpötila-alueeksi -40...+85 °C ja sallituksi suhteelliseksi kosteudeksi 5-95 %.

Cirprotec 77706397C:n käyttökohteet

• Yksivaiheiset asuinrakennusten sähkökeskukset.
• Asunnot ja vapaa-ajan asunnot.
• Liiketilat.
• Toimistot ja pienyritykset.
• Asunto-osakeyhtiöt.
• Sähkökeskusten saneeraukset.
• Asennukset, joissa tarvitaan 40 A:n IGA.
• Sähkö- ja elektroniikkalaitteiden suojaus pysyviä ja transienttijännitteitä vastaan.

Cirprotec 77706397C:n tekniset ominaisuudet

• Merkki: Cirprotec.
• Viite: 77706397C.
• Kokonaisuus: V-CHECK 2MP-40-D + CS21.
• Tyyppi: yhdistetty suoja pysyviä ja transienttijännitteitä vastaan IGA:lla.
• Käyttö: yksivaiheinen asennus.
• Konfiguraatio: 1P+N.
• IGA:n nimellisvirta: 40 A.
• IGA:n käyrä: C.
• IGA:n katkaisukyky: 6 kA standardin UNE-EN 60898-1 mukaisesti.
• Suoja pysyviä ylijännitteitä vastaan: kyllä.
• POP-standardi: UNE-EN 50550.
• Suoja transienttijännitteitä vastaan: kyllä.
• Transienttisuoja: CS21.
• Transienttiluokitus: tyyppi 2 / luokka II.
• CS21:n konfiguraatio: 1+1, 2-napainen.
• CS21:n nimellisjännite: 230 V AC.
• Taajuus: 50-60 Hz.
• Suurin purkausvirta Imax: 15 kA, 8/20 µs -aaltomuoto.
• Nimellinen purkausvirta In: 5 kA, 8/20 µs -aaltomuoto.
• CS21:n oikosulkukesto Isccr: 10 kA.
• CS21:n enimmäistäesulake: 63 A gG.
• Dynaaminen lämpökatkaisu: kyllä.
• CS21:n tilanilmaisu: visuaalinen LEDillä.
• CS21:n verkkokonfiguraatiot: TT ja TNS.
• Suojaustilat: L-N / N-PE.
• CS21:n rakenne: monobloc.
• Pysyväylijännitesuoja + IGA -moduulit: 3.
• CS21:n moduulit: 1.
• Kokonaisuuden arvioitu tilantarve: 4 DIN-moduulia.
• Asennus: DIN-kisko.
• CS21:n sallittu jäykkä johdin: 6-35 mm².
• CS21:n sallittu taipuisa johdin: 6-25 mm².
• CS21:n eristemateriaali: polykarbonaatti.
• Paloluokitus: UL94 V-0.
• CS21:n käyttölämpötila: -40...+85 °C.
• CS21:n suhteellinen kosteus: 5-95 %.
• Transienttisuojan standardit: IEC 61643-11 / EN IEC 61643-11.
• Kokonaisuuden EAN: 8435297856047.

Kokonaisvaltainen suoja 40 A:n yksivaiheisille keskuksille

Cirprotec 77706397C yhdistää samaan kokonaisuuteen 40 A:n C-käyräisen IGA:n, POP-suojan pysyviä ylijännitteitä vastaan sekä 15 kA:n tyypin 2 purkaussuojan transienttijännitteitä varten. Tämä yhdistelmä on erityisen sopiva yksivaiheisiin sähkökeskuksiin, joissa halutaan suojata sekä asennus että siihen kytketyt laitteet erilaisilta verkkojännitteen häiriöiltä.

Esikaapeloitu rakenne, modulaarinen muoto ja kompakti CS21 helpottavat asennusta ja vähentävät tarvittavaa tilaa verrattuna täysin erillisistä laitteista koostuviin ratkaisuihin.

Tärkeää: viite 77706397C sisältää transienttijännitesuojan lisäksi otsikossa mainitun pysyvän suojauksen ja IGA:n. Kokonaisuuden valinta, yhteensovitus ja asennus on tehtävä verkkojärjestelmän ja Cirprotecin ohjeiden mukaisesti.
