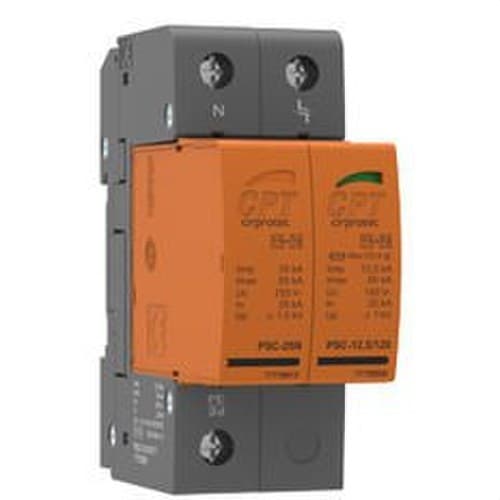

Ylijännitesuoja PSC2-230-TT 1P+N 12,5kA 2 moduulia irrotettava

Cirprotec PSC2-12,5/230 TT -ylijännitesuoja, viite 77738205, on yhdistetty tyyppi 1+2 -laite, joka on suunniteltu suojaamaan yksivaiheisia sähköasennuksia transienttiylijännitteiltä, jotka aiheutuvat salamaniskuista ja verkon kytkentäilmiöistä. Siinä on sisäinen 1+1-rakenne vaiheelle, nollalle ja maalle, 12,5 kA:n impulssivirta Iimp L-N-välissä sekä irrotettava, vain 2 moduulin DIN-kiskoon asennettava rakenne.

Cirprotec on määritellyt sen erityisesti 230 V:n TT-verkkoihin, ja se yhdistää samaan laitteeseen tyypin 1 ja tyypin 2 suojauksen toiminnot. Se tarjoaa nimellispurkausvirran In 20 kA L-N-välissä, maksimaalisen purkausvirran Imax 65 kA sekä suojaustason Up ≤1,3 kV vaiheen ja nollan välillä, tarjoten tehokkaan ratkaisun asuin-, liike- ja teollisuuskeskuksiin.

Yhdistetty tyyppi 1+2 -ylijännitesuoja

Cirprotec PSC2-12,5/230 TT on luokiteltu luokkaan I+II IEC:n mukaan ja tyyppiin 1+2 EN:n mukaan. Tämä kaksoisluokitus mahdollistaa toiminnan sekä salaman vaikutuksiin liittyviä impulssivirtoja että pienemmän energian transienttiylijännitteitä vastaan, jotka syntyvät tai indusoituvat verkon kytkentätilanteissa.

Yhdistämällä molemmat toiminnot yhteen laitteeseen ylijännitesuojauksen koordinointi sähkötaulussa yksinkertaistuu.

12,5 kA:n impulssivirta Iimp

Kaupallisessa nimessä esiintyvä 12,5 kA:n arvo vastaa purkausimpulssivirtaa Iimp L-N-välissä, joka on testattu tyypin 1 suojalaitteille ominaisella 10/350 µs aaltomuodolla.

• Iimp L-N, 10/350 µs aalto: 12,5 kA.
• Iimp N-PE, 10/350 µs aalto: 25 kA.

Siksi 12,5 kA:ta ei pidä sekoittaa suojalaitteen maksimaaliseen purkausvirtaan Imax.

Imax 65 kA ja In jopa 25 kA

Tyypin 2 suojana PSC2-12,5/230 TT tarjoaa korkeat purkauskyvyt 8/20 µs aaltomuodolla:

• Nimellispurkausvirta In L-N: 20 kA.
• Nimellispurkausvirta In N-PE: 25 kA.
• Maksimipurkausvirta Imax L-N: 65 kA.
• Maksimipurkausvirta Imax N-PE: 65 kA.

Nämä ominaisuudet mahdollistavat laitteen kestää toistuvia transienttipulsseja IEC/EN 61643-11 -standardien mukaisissa olosuhteissa.

1+1-rakenne yksivaiheisiin asennuksiin

Vaikka laitetta voidaan kaupallisesti kuvata 1P+N-suojaksi, Cirprotec määrittelee sen teknisesti 2-napaiseksi 1+1-sisärakenteeksi.

Suojaustavat ovat:

• L-N: suoja vaihe- ja nollajohtimen välillä.
• N-PE: suoja nollajohtimen ja suojajohtimen välillä.

Tämä rakenne sopii erityisen hyvin TT-järjestelmiin, kuten tämän viitteen PSC2-12,5/230 TT -nimitys osoittaa.

230 V:n nimellisjännite

Suoja on suunniteltu 230 V AC:n nimellisjännitteelle 50-60 Hz. Jatkuvan käytön enimmäisjännite Uc vaihtelee suojaustavan mukaan:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Nämä arvot määrittävät jännitteen, jonka laite voi kestää jatkuvasti ilman suojatoiminnon käynnistymistä.

Alhainen suojaustaso Up

Cirprotec ilmoittaa seuraavat suojaustasot nimellispurkausvirralla:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Up-arvo kuvaa suojalaitteen toiminnan aikana esiintyvää jäännösjännitettä ja on olennainen laitteen koordinoinnissa alapuolisten laitteiden kestojännitteen kanssa.

Oikosulkukesto Isccr 25 kA

PSC2-12,5/230 TT:n oikosulkukesto Isccr on 25 kA. Cirprotec määrittää lisäksi enimmäisesisulakkeen arvoksi 200 A tyyppiä gG.

Varasuojaus ja sen koordinointi tulee valita todellisen keskuksen ominaisuuksien ja valmistajan ohjeiden mukaisesti.

Seurantavirta Ifi 100 A

Cirprotecin ilmoittama seurantavirta Ifi on 100 A. Tämä parametri liittyy suojalaitteen kykyyn katkaista verkon virta, joka voi jatkaa kulkuaan suojakomponentin toiminnan jälkeen.

Nopea vaste ylijännitteisiin

Suojauslaitteella on erittäin lyhyet vasteajat:

• Vasteaika L-N: ≤25 ns.
• Vasteaika N-PE: ≤100 ns.

Tämä nopea toiminta auttaa rajoittamaan hyvin lyhytkestoisia impulsseja ennen kuin ne leviävät asennuksen sähkö- ja elektroniikkalaitteisiin.

Dynaaminen lämpökatkaisu

PSC2 sisältää dynaamisen lämpökatkaisun. Kun suojakomponentti saavuttaa käyttöikänsä lopun tai poikkeavan tilan, sisäinen mekanismi suorittaa katkaisun avoimen piirin tilaan.

Tämä järjestelmä auttaa ylläpitämään laitteen turvallisuutta sen käyttöiän aikana.

Irrotettava rakenne vaihdettavilla patruunoilla

Yksi PSC2-12,5/230 TT:n eduista on sen irrotettava rakenne. Suojapatruunat voidaan irrottaa kannasta ja vaihtaa käyttöiän päättyessä ilman, että koko laitetta tarvitsee purkaa tai vaihtaa.

Cirprotec käyttää lisäksi mekaanisesti polarisoituja patruunoita verkkojännitteen mukaan, mikä auttaa estämään väärän viitteen asentamisen huoltotoimenpiteiden aikana.

Visuaalinen tilailmaisin

Laitteessa on visuaalinen merkinanto patruunoiden tilan tarkastamisen helpottamiseksi:

• Vihreä: suoja toimii.
• Ei vihreä: patruuna on loppuun kulunut ja se on vaihdettava.

Viite 77738205 vastaa vakioversiota ilman etäilmaisukosketinta. Vastaava etäilmaisulla varustettu versio on viite 77738206.

Vara-patruunat

Cirprotec tarjoaa erityisiä vaihdettavia patruunoita suojan huollon helpottamiseksi:

• Linjapatruuna 230 V:lle: PSC-12,5/230, viite 77738601.
• Nollapatruuna: PSC-25N, viite 77738613.

Yksittäinen vaihto mahdollistaa kannan ja olemassa olevan johdotuksen säilyttämisen, kun vain yksi suojakomponenteista on saavuttanut käyttöikänsä lopun.

Käännettävä runko ja Biconnect-liitäntä

PSC 12,5 -sarjassa on käännettävä runko, joka tuo joustavuutta keskuksen johdotukseen. Cirprotec käyttää myös Biconnect-liitäntäjärjestelmää, joka helpottaa liittämistä kaapelilla ja liittimellä tai kytkentäkammalla.

2 moduulia DIN-kiskolle

PSC2-12,5/230 TT vie vain 2 moduulia ja on suunniteltu asennettavaksi DIN-kiskoon. Sen mitat ovat noin 36 mm leveys, 90 mm korkeus ja 76 mm syvyys.

Kompakti muoto helpottaa tyypin 1+2 suojauksen lisäämistä keskuksiin, joissa käytettävissä oleva tila on rajallinen.

Liittimet jopa 35 mm² johtimille

Cirprotec ilmoittaa seuraavat liitäntäkapasiteetit:

• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 3 Nm.

Lopullinen poikkipinta tulee valita asennuksen ominaisuuksien ja asennusohjeiden mukaisesti.

IP20-suojaus

Laitteen suojausluokka on IP20, ja se on tarkoitettu asennettavaksi sähkötaulujen tai koteloiden sisään, jotka tarjoavat asennuspaikan edellyttämän suojauksen.

Laaja lämpötila-alue

Suoja voi toimia välillä -40...+85 °C ja sallii suhteellisen kosteuden 5-95 %, tarjoten laajan ympäristövaran ammattimaisiin sähköasennuksiin.

Sen eristemateriaali on PA66 CT1 ja paloluokitus UL94 V-0.

Cirprotec PSC2-12,5/230 TT:n käyttökohteet

• Yksivaiheiset sähkötaulut.
• TT-järjestelmän asennukset.
• Asunnot ja asuinrakennukset.
• Liike- ja toimitilarakennukset.
• Teollisuusasennukset.
• Telekommunikaatio.
• Sähköajoneuvojen latausinfrastruktuuri.
• Fotovoltaiset asennukset AC-puolella, kun kokoonpano on yhteensopiva.
• Asennukset, joissa vaaditaan koordinoitua tyyppi 1+2 -suojausta.
• Sähkö- ja elektroniikkalaitteiden suojaus transienttiylijännitteiltä.

Cirprotec 77738205:n tekniset ominaisuudet

• Merkki: Cirprotec.
• Viite: 77738205.
• Malli: PSC2-12,5/230 TT.
• Sarja: PSC 12,5 1+1.
• Tyyppi: transienttiylijännitesuoja.
• IEC-luokitus: Luokka I+II.
• EN-luokitus: Tyyppi 1+2.
• Käyttökohde: AC-sähköverkko.
• Kaupallinen kokoonpano: yksivaiheinen 1P+N.
• Sisäinen rakenne: 1+1.
• Napojen määrä: 2.
• Verkkotyyppi: TT.
• Suojaustavat: L-N / N-PE.
• Nimellisjännite Un: 230 V AC.
• Taajuus: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, 10/350 µs aalto: 12,5 kA.
• Iimp N-PE, 10/350 µs aalto: 25 kA.
• In L-N, 8/20 µs aalto: 20 kA.
• In N-PE, 8/20 µs aalto: 25 kA.
• Imax L-N, 8/20 µs aalto: 65 kA.
• Imax N-PE, 8/20 µs aalto: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Oikosulkukesto Isccr: 25 kA.
• Enimmäisesisulake: 200 A gG.
• Seurantavirta Ifi: 100 A.
• Vasteaika L-N: ≤25 ns.
• Vasteaika N-PE: ≤100 ns.
• Dynaaminen lämpökatkaisu: kyllä.
• Katkaisutila: avoin piiri.
• Rakenne: irrotettava.
• Vaihdettavat patruunat: kyllä.
• Visuaalinen ilmaisin: vihreä OK / ei vihreä vaihda.
• Etäilmaisu: ei.
• Versio etäilmaisulla: 77738206.
• Käännettävä runko: kyllä.
• Biconnect-liitäntä: kyllä.
• DIN-moduulien määrä: 2.
• Asennus: DIN-kisko.
• Arvioidut mitat: 36 x 90 x 76 mm.
• Suojausluokka: IP20.
• Eristemateriaali: PA66 CT1.
• Paloluokitus: UL94 V-0.
• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 3 Nm.
• Käyttölämpötila: -40...+85 °C.
• Suhteellinen kosteus: 5-95%.
• Linjapatruuna: PSC-12,5/230, viite 77738601.
• Nollapatruuna: PSC-25N, viite 77738613.
• Standardit: IEC 61643-11 ja EN 61643-11.

Korkean suorituskyvyn tyyppi 1+2 -suoja vain 2 moduulissa

Cirprotec PSC2-12,5/230 TT yhdistää tyypin 1 ja tyypin 2 suojauksen kompaktissa laitteessa 230 V:n yksivaiheisiin TT-verkkoihin. Sen 12,5 kA:n Iimp L-N-välissä, 65 kA:n Imax, 20 kA:n In ja Up ≤1,3 kV tarjoavat korkean suojakyvyn erityyppisiä transienttiylijännitteitä vastaan.

Irrotettava rakenne, vaihdettavat patruunat, visuaalinen ilmaisin, käännettävä runko ja Biconnect-liitäntä helpottavat asennusta ja myöhempiä huoltotoimia, ja vain 2 moduulin leveys auttaa optimoimaan keskuksessa käytettävissä olevan tilan.

Tärkeää: kaupallisessa nimessä ilmoitettu 12,5 kA vastaa impulssivirtaa Iimp 10/350 µs aaltomuodolla L-N-välissä, joka kuuluu tyypin 1 luokitukseen. Maksimipurkausvirta Imax 8/20 µs aaltomuodolla on 65 kA. Tämä viite ei sisällä etäkontaktia; sitä varten tarkoitettu versio on 77738206.
