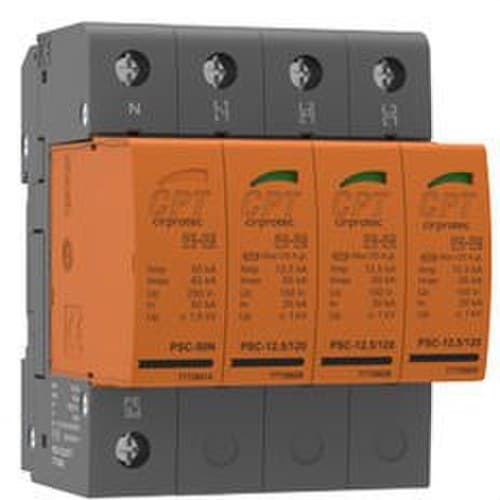

Ylijännitesuoja PSC4-12,5/400TT 3P+N 12,5kA 4 moduulia irrotettava

Cirprotec PSC4-12,5/400 TT, viitenumero 77738405, on tyypin 1+2 transienttijännitesuoja, joka on suunniteltu 3P+N kolmivaiheisiin 230/400 V sähköasennuksiin. Sen 3+1-rakenne suojaa vaiheet nollaan nähden sekä nollan maahan nähden, tarjoten suojan salamaniskujen ja sähköverkon kytkentätoimien aiheuttamia ylijännitteitä vastaan.

Tämä Cirprotec PSC 12,5 -sarjan suoja yhdistää tyypin 1 ja tyypin 2 laitteen toiminnot yhteen laitteeseen. Se kestää salamavirran Iimp 12,5 kA per napa L-N 10/350 µs aaltomuodolla ja 50 kA N-PE:n välillä, sekä nimellisen purkausvirran In 20 kA L-N:n välillä. Pistokemallinen rakenne helpottaa huoltoa ja patruunoiden vaihtoa ilman, että asennettu kanta tarvitsee vaihtaa.

Cirprotec PSC4-12,5/400 TT:n tärkeimmät ominaisuudet

• Transienttijännitesuoja tyyppi 1+2 standardin EN 61643-11 mukaisesti.
• Luokitus Class I+II standardin IEC 61643-11 mukaisesti.
• Valmistajan viite: 77738405.
• Malli: PSC4-12,5/400 TT.
• Sisäinen rakenne: 3+1.
• 4-napainen kolmivaiheisiin 3P+N-asennuksiin.
• Nimellisjännite: 230/400 V AC, 50-60 Hz.
• Jatkuva enimmäiskäyttöjännite Uc L-N: 275 V AC.
• Jatkuva enimmäiskäyttöjännite Uc N-PE: 255 V AC.
• Salamavirta Iimp L-N, 10/350 µs aaltomuoto: 12,5 kA.
• Salamavirta Iimp N-PE, 10/350 µs aaltomuoto: 50 kA.
• Nimellinen purkausvirta In L-N, 8/20 µs aaltomuoto: 20 kA.
• Nimellinen purkausvirta In N-PE, 8/20 µs aaltomuoto: 50 kA.
• Maksimipurkausvirta Imax: 65 kA.
• Suojataso Up L-N: ≤1,3 kV.
• Suojataso Up N-PE: ≤1,5 kV.
• Pistokemallinen rakenne vaihdettavilla patruunoilla.
• Asennus DIN-kiskoon.
• Leveys: 4 DIN-moduulia.
• Yhteensopiva TT- ja TNS-järjestelmien kanssa.
• Suojatilat L-N / N-PE.
• Visuaalinen tilailmaisin.
• Suojausluokka IP20.

Tyypin 1+2 suoja transienttijännitteitä vastaan

PSC4-12,5/400 TT on suunniteltu rajoittamaan suurienergisiä transienttijännitteitä, jotka voivat levitä sähköasennuksessa. Yhdistämällä tyypin 1+2 suojauksen se pystyy käsittelemään sekä salamaniskuihin liittyviä virtoja että verkon kytkentätoimista aiheutuvia tai indusoituneita ylijännitteitä.

Sen salamavirrankesto on 12,5 kA vaiheen ja nollan välillä 10/350 µs aaltomuodolla, ja nollan sekä maan välillä 50 kA. 8/20 µs aaltomuodolla nimellinen purkausvirta on 20 kA vaiheen ja nollan välillä ja maksimipurkausvirta 65 kA.

3+1-rakenne kolmivaiheisiin asennuksiin

Suojaimessa on sisäinen 3+1-rakenne, jossa on kolme suojaelementtiä vaiheiden ja nollan välillä sekä yksi lisäelementti nollan ja maan välillä. Tämä rakenne soveltuu erityisesti kolmivaiheisiin nollajohtimella varustettuihin asennuksiin ja mahdollistaa käytön TT- ja TNS-järjestelmissä.

Mallin 77738405 nimelliskäyttöjännite on 230 V vaiheen ja nollan välillä sekä 400 V vaiheiden välillä, ja verkon taajuus on 50-60 Hz.

Suojataso ja purkauskyky

Parametri Arvo EN-luokitus Tyypi 1+2 IEC-luokitus Class I+II Nimellisjännite Un 230/400 V AC Taajuus 50-60 Hz Jatkuva enimmäisjännite Uc L-N 275 V AC Jatkuva enimmäisjännite Uc N-PE 255 V AC Salamavirta Iimp L-N (10/350 µs) 12,5 kA Salamavirta Iimp N-PE (10/350 µs) 50 kA Nimellinen purkausvirta In L-N (8/20 µs) 20 kA Nimellinen purkausvirta In N-PE (8/20 µs) 50 kA Maksimipurkausvirta Imax L-N 65 kA Maksimipurkausvirta Imax N-PE 65 kA Suojataso Up L-N ≤1,3 kV Suojataso Up N-PE ≤1,5 kV

Turvallisuus ja sähköinen toiminta

Suojaimessa on dynaaminen lämpökatkaisu, ja se toimii avoimena virtapiirinä lämpösuojan lauetessa. Sen oikosulkukesto Isccr on 25 kA, ja se sallii enintään 200 A gG -varmistussulakkeen Cirprotecin ilmoittamien tietojen mukaisesti.

Vasteaika on enintään 25 ns vaiheen ja nollan välillä sekä enintään 100 ns nollan ja maan välillä. Tämä nopea toiminta auttaa rajoittamaan alapuolisiin laitteisiin päätyvien ylijännitteiden arvoa.

Pistokemallinen rakenne ja huolto

PSC4-12,5/400 TT:ssä on vaihdettavat pistokepatruunat, mikä yksinkertaistaa huoltotöitä. Jos jokin moduuleista saavuttaa käyttöikänsä lopun, vastaava patruuna voidaan vaihtaa ilman, että koko suojainta tarvitsee purkaa tai kannan johdotusta muuttaa.

Visuaalinen merkinantojärjestelmä mahdollistaa laitteen tilan nopean tarkistamisen: vihreä merkkivalo osoittaa normaalin toiminnan, ja vihreän ilmaisun katoaminen kertoo vastaavan patruunan vaihtotarpeesta.

Mekaaniset tiedot

Ominaisuus Arvo Napojen määrä 4 Sisäinen rakenne 3+1 DIN-moduulien määrä 4 Tyyppi Pistokemallinen Verkkokonfiguraatio TT, TNS Suojatilat L-N / N-PE Suojausluokka IP20 Eristemateriaali PA66 CT1 Paloluokka UL94 V-0 Jäykän johtimen poikkipinta 6–35 mm² Taipuisan johtimen poikkipinta 6–25 mm² Kiristysmomentti 3 Nm Lämpötila-alue -40...85 °C Kosteusalue 5–95 % Likimääräiset mitat 90 x 72 x 76 mm Nettopaino 0,618 kg

Asennus ja käyttökohteet

Suoja on suunniteltu asennettavaksi DIN-kiskoon, ja se vie sähkökaapissa neljä moduulia. PSC-sarjan Biconnect-liitäntä mahdollistaa kytkennän kaapelilla ja liittimellä tai kytkentäkammalla, mikä helpottaa sen integrointia erilaisiin keskusrakenteisiin.

Ominaisuuksiensa ansiosta Cirprotec PSC4-12,5/400 TT soveltuu kolmivaiheisten sähköasennusten suojaamiseen rakennuksissa, teollisuudessa, tietoliikenteessä, vedenkäsittelyssä, sähköajoneuvojen latausinfrastruktuurissa ja muissa kohteissa, joissa on tarpeen rajoittaa suurienergisiä transienttijännitteitä.

Standardit

Cirprotec PSC4-12,5/400 TT täyttää standardit IEC 61643-11 ja EN 61643-11 pienjänniteverkkoihin kytketyille ylijännitesuojalaitteille.

Korkean purkauskykynsä, yhdistetyn tyypin 1+2 suojauksensa, kolmivaiheisen 3P+N-rakenteensa ja vaihdettavien patruunoiden ansiosta Cirprotec PSC4-12,5/400 TT tarjoaa vankan ja käytännöllisen ratkaisun asennusten ja sähkölaitteiden suojaamiseen transienttijännitteiltä.
