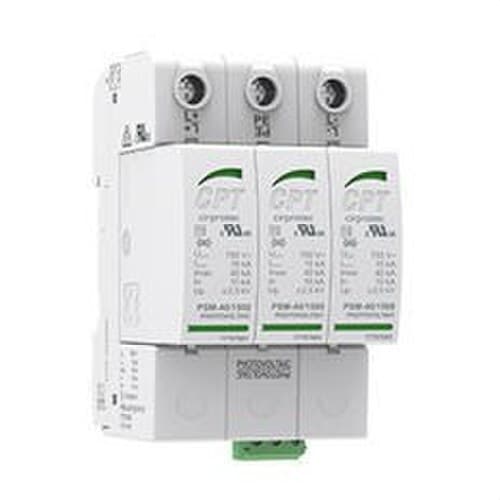

Ylijännitesuoja PSM3-40/600 PV 3 irrotettavaa moduulia

Cirprotec PSM3-40/600 PV -ylijännitesuoja, viite 77707850, on tyyppi 2 ylijännitesuojalaite, joka on kehitetty erityisesti tasavirtapuolen aurinkosähköasennuksiin. Se on YPV-konfiguraatiolla, jossa on L+, L- ja PE -liitäntä, jatkuva käyttöjännite Ucpv 660 V DC ja korkea purkauskyky jopa 40 kA, tarjoten suojaa aurinkosähköjärjestelmän DC-puolelle kytketyille laitteille.

Sen irrotettava 3 moduulin DIN-kiskorakenne mahdollistaa suojapatruunoiden yksittäisen vaihdon niiden käyttöiän päättyessä ilman, että koko kanta täytyy vaihtaa. Laitteessa on visuaalinen tilailmaisin, dynaaminen lämpökatkaisu ja käännettävä runko, joka helpottaa kaapeloinnin tuontia keskuksen ylä- tai alapuolelta.

Tyyppi 2 -ylijännitesuoja aurinkosähköasennuksiin

Cirprotec PSM3-40/600 PV on luokiteltu PV-tyypin 2 ylijännitesuojaksi EN-standardin mukaan ja luokkaan II IEC-standardin mukaan. Se on suunniteltu erityisesti tasavirtaisiin aurinkosähköpiireihin ja täyttää IEC/EN 61643-31 -standardin.

Sen tehtävänä on rajoittaa tasavirtajohtimissa esiintyviä hetkellisiä jännitepiikkejä, jotka voivat syntyä epäsuorista salamaniskuista tai kytkentä- ja sähköhäiriöistä, vähentäen inverttereihin ja muihin kytkettyihin laitteisiin kohdistuvaa jännitettä.

Ucpv 660 V DC

Vaikka mallin kaupallinen nimitys on PSM3-40/600 PV, Cirprotecin IEC:n mukaan ilmoittama jatkuva enimmäiskäyttöjännite Ucpv on 660 V DC.

Tämä arvo on otettava huomioon aurinkosähköjärjestelmän suojauksen mitoituksessa. Aurinkogeneraattorin enimmäisjännitteen on oltava yhteensopiva suojalaitteen Ucpv-arvon kanssa kaikissa suunnitelluissa käyttöolosuhteissa, mukaan lukien avoimen piirin jännite alhaisessa lämpötilassa.

Imax 40 kA ja In 20 kA

Suoja tarjoaa enimmäispurkausvirran Imax 40 kA aaltomuodolla 8/20 µs sekä nimellispurkausvirran In 20 kA, myös aaltomuodolla 8/20 µs.

• Enimmäispurkausvirta Imax: 40 kA, 8/20 µs aalto.
• Nimellispurkausvirta In: 20 kA, 8/20 µs aalto.
• Suojaustyyppi: PV tyyppi 2 / luokka II.

Nämä ominaisuudet mahdollistavat PSM3-40/600 PV:n kestää ja johtaa useita peräkkäisiä transienttipulsseja standardien ja Cirprotecin määrittelemissä olosuhteissa.

Suojaustaso Up ≤2,6 kV

Cirprotecin ilmoittama jännitesuojaustaso Up on ≤2,6 kV nimellispurkausvirralla sekä L+ ja L- välillä että johdon ja maan välillä.

Up-arvo kuvaa suojalaitteen toiminnan aikana esiintyvää jäännösjännitettä testausolosuhteissa. Sen oikea yhteensovitus inverttereiden ja muiden laitteiden kestojännitteen kanssa on olennaista tehokkaan suojauksen saavuttamiseksi.

3-napainen YPV-konfiguraatio

PSM3-40/600 PV:ssä on sisäinen +, -, PE -konfiguraatio ja siinä käytetään kolmea suojauselementtiä. Suojatut tilat ovat:

• L+ / PE.
• L- / PE.
• L+ / L-.

Tämä YPV-konfiguraatio on suunniteltu erityisesti tasavirtakaapeleiden suojaamiseen aurinkosähköjärjestelmissä.

Oikosulkukesto Iscpv 10 kA

Cirprotec ilmoittaa oikosulkukestoksi Iscpv 10 kA. PSM YPV -sarjassa valmistaja ilmoittaa, että lisäsulaketta ei tarvita aurinkosähköpiirissä laitteen määritellyissä olosuhteissa.

Lopullinen koordinointi on tehtävä huomioiden käytettävissä oleva oikosulkuvirta, stringin tai generaattorin suojaukset, invertteri sekä asennuksen erityisolosuhteet.

Dynaaminen lämpökatkaisu

Suoja sisältää dynaamisen lämpökatkaisujärjestelmän, joka on optimoitu tasajännitteille. Kun suojauselementti saavuttaa käyttöikänsä lopun tai epänormaalin toimintatilan, järjestelmä katkaisee sen ja jättää suojapiirin avoimeksi.

Tämä toiminto on suunniteltu parantamaan suojalaitteen turvallisuutta sen käyttöiän aikana ja helpottamaan patruunan vaihtotarpeen tunnistamista.

Visuaalinen tilailmaisin

Viitteessä 77707850 on visuaalinen ilmaisin, jonka avulla patruunoiden tila voidaan tarkistaa nopeasti:

• Vihreä: suoja toimii normaalisti.
• Ei vihreä: patruuna käyttöikänsä lopussa ja vaihto tarpeen.

Tässä vakioviitteessä ei ole etäsignaalointikontaktia. Tätä toimintoa varten Cirprotecilla on versio PSM3-40/600 PV IR, viite 77707851.

Irrotettava rakenne vaihdettavilla patruunoilla

Irrotettava rakenne mahdollistaa suojapatruunoiden poistamisen ja vaihtamisen ilman, että koko DIN-kiskoon asennettu kanta tarvitsee vaihtaa. Tämä helpottaa huoltotöitä ja lyhentää toimenpideaikaa aurinkosähkötauluissa.

Patruunat on mekaanisesti koodattu väärän varaosan asentamisen estämiseksi. 600 V -versiossa Cirprotec tunnistaa linjapatruunan PSM-40/600 PV viitteellä 77707656.

Käännettävä runko

Suojan kanta on varustettu käännettävällä rungolla, joka mahdollistaa kaapeloinnin tuonnin ylhäältä tai alhaalta. Tämä lisää asennuksen joustavuutta ja helpottaa kaapeloinnin järjestämistä sähkökeskuksessa.

Vasteaika ≤25 ns

Cirprotecin ilmoittama vasteaika on ≤25 ns, mikä mahdollistaa laitteen reagoimisen erittäin nopeisiin ylijännitepulsseihin, jotka ovat tyypillisiä transienttihäiriöille.

3 moduulia DIN-kiskolle

PSM3-40/600 PV on suunniteltu asennettavaksi DIN-kiskoon ja vie 3 moduulia. Sen mitat ovat noin 54 mm leveys, 90 mm korkeus ja 70 mm syvyys.

Modulaarinen muoto helpottaa sen asentamista aurinkosähköjärjestelmien DC-suojatauluihin yhdessä erotuskytkinten, sulakkeiden ja muiden suojakomponenttien kanssa.

Liittimet jopa 35 mm²

Suojalaitteen liittimet hyväksyvät seuraavat johdinpoikkipinnat:

• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 3 Nm.

Johdinten todellinen poikkipinta on määritettävä asennuksen suunnittelun ja valmistajan asennusohjeiden mukaisesti.

IP20-suojaus

Laitteen suojausluokka on IP20, ja se on tarkoitettu asennettavaksi sähkökeskusten sisään tai sopiviin koteloihin, jotka tarjoavat kohteessa vaaditun suojausasteen.

Laaja lämpötila-alue

PSM3-40/600 PV on määritelty toimimaan lämpötila-alueella -40...+85 °C ja suhteellisessa kosteudessa 5-95 %.

Käytetty eristemateriaali on PA66 CT1, ja sen paloluokitus on UL94 V-0.

Kompakti paino

PSM3-40/600 PV -version nettomassa on noin 0,291 kg, mikä helpottaa sen asentamista jakelu- ja aurinkosähkösuojatauluihin.

Cirprotec PSM3-40/600 PV:n käyttökohteet

• Aurinkosähköasennukset.
• DC-suojataulut.
• Aurinkosähköinverttereiden tasavirtapuolen suojaus.
• Omavarais- ja itsekulutusjärjestelmät.
• Kaupalliset ja teolliset aurinkokatteet.
• Aurinkovoimalat, jotka ovat yhteensopivia Ucpv-jännitteen kanssa.
• Järjestelmät, joissa tarvitaan 40 kA:n PV tyyppi 2 -suoja.

Cirprotec 77707850:n tekniset ominaisuudet

• Merkki: Cirprotec.
• Viite: 77707850.
• Malli: PSM3-40/600 PV.
• Tuoteperhe: PSM YPV.
• Käyttökohde: DC-aurinkosähköasennukset.
• Tyyppi: ylijännitesuoja.
• IEC-luokitus: luokka II.
• EN-luokitus: PV tyyppi 2.
• Verkkokonfiguraatio: YPV.
• Sisäinen konfiguraatio: +, -, PE.
• Suojaustilat: L+/PE, L-/PE ja L+/L-.
• Jatkuva enimmäiskäyttöjännite Ucpv: 660 V DC.
• Nimellispurkausvirta In: 20 kA, 8/20 µs aalto.
• Enimmäispurkausvirta Imax: 40 kA, 8/20 µs aalto.
• Suojaustaso Up L+/L-: ≤2,6 kV.
• Suojaustaso Up johto/PE: ≤2,6 kV.
• Oikosulkukesto Iscpv: 10 kA.
• Vasteaika: ≤25 ns.
• Dynaaminen lämpökatkaisu: kyllä.
• Lämpökatkaisun tila: avoin piiri.
• Rakenne: irrotettava.
• Vaihdettavat patruunat: kyllä.
• Tilailmaisin: visuaalinen.
• Ilmaisu: vihreä OK / ei vihreä vaihda.
• Etäilmaisu: ei tässä viitteessä.
• Käännettävä runko: kyllä.
• DIN-moduulien määrä: 3.
• Asennus: DIN-kisko.
• Leveys: noin 54 mm.
• Korkeus: noin 90 mm.
• Syvyys: noin 70 mm.
• Suojausluokka: IP20.
• Eristemateriaali: PA66 CT1.
• Paloluokitus: UL94 V-0.
• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 3 Nm.
• Käyttölämpötila: -40...+85 °C.
• Suhteellinen kosteus: 5-95 %.
• Nettopaino: 0,291 kg.
• Vara-patruuna 600-version: PSM-40/600 PV, viite 77707656.
• Standardi: IEC/EN 61643-31.
• Lisäsertifiointi: UL 1449 5. painos.

Korkean suorituskyvyn tyyppi 2 -suoja aurinkosähköön

Cirprotec PSM3-40/600 PV yhdistää 660 V DC Ucpv:n, 40 kA:n enimmäispurkauskyvyn, 20 kA:n In-arvon ja ≤2,6 kV:n suojaustason. Nämä ominaisuudet on suunnattu erityisesti suojaamaan aurinkosähköasennusten DC-puolta transienttijännitteiltä.

Sen irrotettava rakenne, vaihdettavat ja koodatut patruunat, visuaalinen tilailmaisin ja käännettävä runko yksinkertaistavat sekä alkuasennusta että myöhempiä huoltotoimia. Kaikki tämä on toteutettu kompaktissa 3 DIN-moduulin muodossa.

Tärkeää: viitteessä 77707850 on visuaalinen ilmaisin, mutta ei etäsignaalointikontaktia. Vastaava etäilmaisulla varustettu versio on 77707851. Ucpv-arvo on valittava huomioiden aurinkogeneraattorin avoimen piirin enimmäisjännite kaikkein epäedullisimmissa käyttöolosuhteissa.
