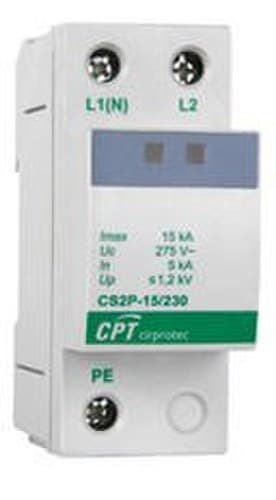

Ylijännitesuoja Tyyppi 2 2P 15kA

Cirprotec CS2P-15/230 -ylijännitesuoja, viitenumero 77705228, on tyypin 2 / luokan II transienttijännitesuoja, joka on suunniteltu suojaamaan pienjännitesähköasennuksia lyhytaikaisilta jännitepiikeiltä. Laitteessa on 2 napaa, suurin purkausvirta Imax 15 kA ja nimellinen purkausvirta In 5 kA, kompaktissa 2 moduulin monobloc-rakenteessa DIN-kiskoon asennettavaksi.

Tämä Cirprotec CS -sarjan suoja on tarkoitettu sähkökeskuksiin, joissa on tarpeen rajoittaa transienttijännitteitä, joita voi syntyä verkon kytkentätoimenpiteistä tai epäsuorista salamaniskuista. Sen nimellisjännite on 230 V AC, suurin jatkuva käyttöjännite Uc on 275 V ja jännitesuojaustaso Up on ≤1,2 kV.

Tyypin 2 transienttijännitesuoja

Cirprotec 77705228 on luokiteltu tyypin 2 laitteeksi standardin EN 61643-11 mukaan ja luokan II laitteeksi standardin IEC 61643-11 mukaan. Tämän tyyppinen suoja asennetaan tavallisesti sähkökeskuksiin rajoittamaan transienttijännitteitä ja ohjaamaan niiden energia maahan ennen kuin ne saavuttavat alapuoliset laitteet.

CS-sarja on suunniteltu suojaamaan indusoituneilta transienttijännitteiltä ja siinä on DIN-kiskoon asennukseen valmis modulaarinen rakenne.

Imax 15 kA ja In 5 kA

CS2P-15/230-viitteellä on suurin purkausvirta Imax 15 kA aaltomuodolla 8/20 µs. Nimellinen purkausvirta In on 5 kA, myös aaltomuodolla 8/20 µs.

• Suurin purkausvirta Imax: 15 kA.
• Nimellinen purkausvirta In: 5 kA.
• Aaltomuoto: 8/20 µs.

Nämä arvot kuvaavat laitteen kykyä johtaa transienttivirtoja sovellettavien standardien määrittelemissä testausolosuhteissa.

Jännitesuojaustaso Up ≤1,2 kV

Cirprotecin ilmoittama jännitesuojaustaso Up on ≤1,2 kV nimellisellä purkausvirralla. Tämä parametri osoittaa suojaimen toiminnan aikana esiintyvän jäännösjännitteen testausolosuhteissa.

Alhainen Up-arvo auttaa rajoittamaan suojaimen alapuolella olevien sähkö- ja elektroniikkalaitteiden saavuttamaa jännitettä.

Suurin jatkuva käyttöjännite 275 V

Cirprotec CS2P-15/230 on suunniteltu 230 V AC:n nimellisjännitteelle 50-60 Hz ja se sallii suurimman jatkuvan käyttöjännitteen Uc 275 V AC.

Oikean Uc-jännitteen omaavan suojaimen valinta on olennaista, jotta vältetään tarpeettomat toiminnat verkon normaalien jännitevaihteluiden aikana.

2-napainen kokoonpano

Viite 77705228 sisältää sisäisen 2-napaisen rakenteen ja on tarkoitettu sovelluksiin, jotka ovat yhteensopivia TT- ja TNS-verkkojen kanssa Cirprotecin luettelon mukaan. Valmistaja nimeää mallin CS2P-15/230.

Asennus on tehtävä Cirprotecin määrittämän kytkentäkaavion ja sähköverkon kyseisen kokoonpanon mukaisesti.

2 DIN-moduulin monobloc-muoto

Suojaimessa on monobloc-rakenne, joten sen suojauselementit muodostavat yhden kokonaisuuden. Se vie 2 moduulia 35 mm DIN-kiskolla, mikä helpottaa sen asentamista ahtaisiin sähkökeskuksiin.

Tämä muoto mahdollistaa kaksinapaisen tyypin 2 suojauksen ilman erillisiä lisämoduuleja laitteen konfiguroimiseksi.

Oikosulkukesto Isccr 10 kA

Cirprotec ilmoittaa tälle viitteelle oikosulkukestävyydeksi Isccr 10 kA valmistajan määrittelemissä olosuhteissa.

Laitteessa ei ole sisäänrakennettua ylivirtasuojaa, joten se on koordinoitava asianmukaisten asennuksen suojalaitteiden kanssa.

Enimmäistäytesulake 63 A gG

Tekninen dokumentaatio määrittää enimmäistäytesulakkeeksi 63 A tyyppiä gG. Ylivirtasuojauksen lopullinen koordinointi on tehtävä sähkökaavion, odotetun virran ja Cirprotecin ohjeiden mukaisesti.

Vasteaika ≤25 ns

Valmistajan ilmoittama vasteaika on ≤25 ns. Tämä nopea toiminta auttaa suojainta rajoittamaan erittäin lyhytkestoisia transienttipulsseja, joita sähköasennuksessa voi esiintyä.

IP20-suojaus

CS2P-15/230:n suojausluokka on IP20, ja se on suunniteltu asennettavaksi sähkökeskusten tai vastaavien koteloiden sisään.

Lopullisen keskuskotelon on tarjottava tarvittava suojaustaso ympäristöolosuhteiden ja asennuspaikan mukaan.

Laaja lämpötila-alue

Virallinen tekninen tietolehti ilmoittaa käyttölämpötila-alueeksi -40...+85 °C ja suhteellisen kosteuden alueeksi 5-95 %.

Nämä ominaisuudet mahdollistavat laitteen käytön monenlaisissa sähkökeskuksissa, kunhan Cirprotecin ilmoittamia asennusolosuhteita noudatetaan.

Kestävä ja itsestään sammuva kotelo

Eristävä kotelo on valmistettu PC+FV-materiaalista, lasikuituvahvistetusta polykarbonaatista, ja sen väri on harmaa RAL 7035. Materiaali täyttää UL94 V-0 -paloluokituksen.

Tämä rakenne on suunnattu ammattikäyttöön jakelu- ja sähkösuojakeskuksissa.

Liittimet jopa 35 mm² johtimille

Suojaimeen voidaan liittää eri johtimien poikkipintoja kaapelityypistä riippuen:

• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 4 Nm.

Kaapeloinnin todellinen poikkipinta on valittava asennuksen suunnittelun, odotettujen virtojen ja sovellettavien määräysten mukaisesti.

Ei etäilmaisukosketinta

Viite 77705228 vastaa vakioversiota CS2P-15/230. Cirprotec myy erikseen viitettä 77705229 etäilmaisulla varustettuna versiona.

Siksi viitteelle 77705228 ei tule olettaa etäsignaalointikosketinta, ellei sitä toteuteta erillisellä yhteensopivalla ratkaisulla.

Cirprotec CS2P-15/230:n käyttökohteet

• Jakelusähkökeskukset.
• Yhteensopivat asuinrakennusten asennukset.
• Kaupalliset ja toimitilarakennukset.
• Teollisuusasennukset.
• Telekommunikaatio.
• Vedenkäsittelylaitokset.
• Sähkö- ja elektroniikkalaitteiden suojaus transienttijännitteiltä.
• Asennukset TT- ja TNS-verkoissa, jotka ovat yhteensopivia laitteen kokoonpanon kanssa.

Cirprotec 77705228:n tekniset ominaisuudet

• Merkki: Cirprotec.
• Viite: 77705228.
• Malli: CS2P-15/230.
• Sarja: CS.
• Tyyppi: transienttijännitesuoja.
• EN-luokitus: Tyyppi 2.
• IEC-luokitus: Luokka II.
• Napojen määrä: 2.
• Sisäinen kokoonpano: 2 napaa.
• Muoto: monobloc.
• DIN-moduulien määrä: 2.
• Asennus: 35 mm DIN-kisko.
• Verkkokokoonpanot luettelossa: TT / TNS.
• Nimellisjännite Un: 230 V AC.
• Taajuus: 50-60 Hz.
• Suurin jatkuva käyttöjännite Uc: 275 V AC.
• Nimellinen purkausvirta In: 5 kA, aaltomuoto 8/20 µs.
• Suurin purkausvirta Imax: 15 kA, aaltomuoto 8/20 µs.
• Suojaustaso Up: ≤1,2 kV.
• Vasteaika: ≤25 ns.
• Oikosulkukesto Isccr: 10 kA.
• Enimmäistäytesulake: 63 A gG.
• Integroitu oikosulkusuoja: ei.
• Integroitu varasulake: ei.
• Etäilmaisukosketin: ei.
• Jäykän johtimen poikkipinta: 6-35 mm².
• Taipuisan johtimen poikkipinta: 6-25 mm².
• Kiristysmomentti: 4 Nm.
• Suojausluokka: IP20.
• Eristemateriaali: PC+FV.
• Paloluokitus: UL94 V-0.
• Kotelon väri: harmaa RAL 7035.
• Käyttölämpötila: -40...+85 °C.
• Suhteellinen kosteus: 5-95 %.
• Standardit: IEC 61643-11 ja EN 61643-11.
• EAN: 8435297811244.

Kompakti tyypin 2 suoja sähkökeskuksiin

Cirprotec CS2P-15/230 yhdistää 15 kA:n suurimman purkausvirran, 5 kA:n nimellisen purkausvirran ja Up ≤1,2 kV:n suojaustason vain 2 DIN-moduuliin. Sen monobloc-muoto helpottaa asentamista sähkökeskuksiin, joissa tarvitaan kompaktia suojaa transienttijännitteitä vastaan.

Uc 275 V, vasteaika ≤25 ns, Isccr 10 kA ja laaja lämpötila-alue täydentävät ratkaisun, joka on suunnattu yhteensopivien asuin-, toimitila- ja teollisuusasennusten suojaamiseen.

Tärkeää: tämä laite suojaa transienttijännitteiltä eikä korvaa ylikuormitus-, oikosulku- tai pysyvien ylijännitteiden suojauksia, joita asennuksessa voidaan tarvita. Se on koordinoitava asianmukaisten suojalaitteiden kanssa ja asennettava Cirprotecin ohjeiden sekä sovellettavien määräysten mukaisesti.
