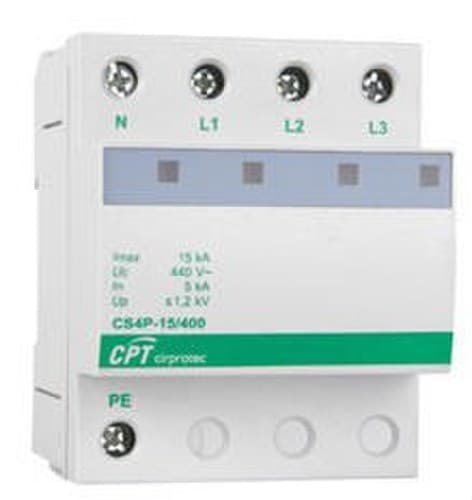

Ylijännitesuoja Tyyppi 2 4P 15kA

Cirprotec CS4P-15/400, viitenumero 77705428, on tyypin 2 transienttijännitesuoja, joka on suunniteltu suojaamaan 230/400 V:n kolmivaiheisia sähköasennuksia ukkosen aiheuttamilta tai sähköverkon kytkentätilanteista syntyviltä jännitepiikeiltä. Laitteessa on 4 napaa, sisäinen 4+0-konfiguraatio ja Imax 15 kA -maksimipurkausvirta, mikä tarjoaa kompaktin ratkaisun asennettavaksi sähkökeskuksiin DIN-kiskolle.

Tämä ylijännitesuojalaite (SPD) kuuluu Cirprotecin CS-sarjaan ja siinä on monobloc-rakenne, 4 DIN-moduulia. Se soveltuu erityisesti TNS-verkkoihin ja tarjoaa suojauksen L-PE- ja N-PE-tiloissa. LED-merkkivalo mahdollistaa suojalaitteen tilan visuaalisen tarkistamisen tarkastus- ja huoltotoimenpiteiden aikana.

Cirprotec CS4P-15/400:n tärkeimmät ominaisuudet

• Transienttijännitesuoja.
• Cirprotec-viite: 77705428.
• Malli: CS4P-15/400.
• Luokitus standardin EN 61643-11 mukaan: Tyypi 2.
• Luokitus standardin IEC 61643-11 mukaan: Luokka II.
• Sisäinen konfiguraatio: 4+0.
• Napojen määrä: 4.
• Nimellisjännite: 230/400 V AC.
• Nimellistaajuus: 50-60 Hz.
• Maksimipurkausvirta Imax: 15 kA.
• Nimellinen purkausvirta In: 5 kA.
• Suojataso Up: ≤1,2 kV.
• Jatkuva suurin käyttöjännite Uc: 275 V AC.
• Monobloc-muoto.
• Asennus DIN-kiskolle.
• Leveys 4 DIN-moduulia.
• Tilan ilmaisu LEDillä.
• Suojatilat L-PE / N-PE.
• TNS-verkko.
• Suojausluokka IP20.

Tyypin 2 suoja transienttijännitteitä vastaan

CS4P-15/400 on luokiteltu tyypin 2 / luokan II ylijännitesuojaksi, ja se on tarkoitettu rajoittamaan sähköasennuksessa esiintyviä transienttijännitteitä, jotka voivat syntyä epäsuorien ukkospurkausten, indusoitujen ilmiöiden tai verkon kytkentätoimintojen seurauksena.

Sen tehtävänä on johtaa näihin impulsseihin liittyvä energia maahan ja rajoittaa alapuolisten laitteiden saavuttamaa jäännösjännitettä. Näin se auttaa suojaamaan herkkiä sähkö- ja elektroniikkalaitteita sekä vähentää jännitepiikeistä johtuvia vikoja.

Purkauskyky

Suojaimessa on 15 kA:n Imax-maksimipurkausvirta 8/20 µs -aaltomuodolla ja 5 kA:n nimellinen purkausvirta In. Sen jännitesuojataso Up on enintään 1,2 kV, mikä auttaa rajoittamaan liitettyihin laitteisiin kohdistuvaa ylijännitettä.

Sähköinen parametri Arvo EN-luokitus Tyypi 2 IEC-luokitus Luokka II Nimellisjännite Un 230/400 V AC Taajuus 50-60 Hz Jatkuva suurin käyttöjännite Uc 275 V AC Nimellinen purkausvirta In (8/20 µs) 5 kA Maksimipurkausvirta Imax (8/20 µs) 15 kA Jännitesuojataso Up ≤1,2 kV Oikosulkukesto Isccr 10 kA Enimmäisvaroke 63 A gG Vasteaika ≤25 ns

4-napainen konfiguraatio

Cirprotec 77705428:ssa on sisäinen 4+0-konfiguraatio ja 4 napaa. Se on suunniteltu TNS-verkoille ja toimii L-PE- ja N-PE-suojatiloissa, tarjoten suojan vaiheille ja nollajohtimelle suhteessa suojajohtimeen.

Sen 230/400 V AC -nimellisjännite tekee siitä sopivan tavallisiin kolmivaiheisiin sähkökeskuksiin kaupallisissa, julkisissa ja teollisissa asennuksissa, joissa tarvitaan tyypin 2 suojaa transienttijännitteitä vastaan.

Monobloc-muoto DIN-kiskolle

CS4P-15/400:ssa on monobloc-rakenne, ja se vie 4 moduulia DIN-kiskolla. Tämä rakenne mahdollistaa kompaktin integroinnin jakokeskuksiin ja neljän linjan suojauksen keskittämisen yhteen laitteeseen.

Toisin kuin vaihdettavilla patruunoilla varustetut suojalaitteet, tämä malli käyttää monobloc-koteloa. Laitteen tila voidaan tarkistaa LED-ilmaisimen avulla, mikä helpottaa asennuksen määräaikaistarkastuksia.

Mekaaniset ja ympäristöominaisuudet

Ominaisuus Arvo Muoto Monobloc Napojen määrä 4 Sisäinen konfiguraatio 4+0 DIN-moduulien määrä 4 Verkkokonfiguraatio TNS Suojatilat L-PE / N-PE Ilmaisintyyppi LED Suojausluokka IP20 Eristemateriaali PC + lasikuitu Kotelon väri Harmaa RAL 7035 Syttyvyysluokka UL94 V-0 Jäykän johtimen poikkipinta 6–35 mm² Taipuisan johtimen poikkipinta 6–25 mm² Kiristysmomentti 4 Nm Käyttölämpötila -40–85 °C Käyttökosteus 5–95 %

Asennus ja käyttökohteet

Cirprotec CS4P-15/400 -ylijännitesuoja on tarkoitettu jakokeskuksiin, joissa tarvitaan tyypin 2 suojaa transienttijännitteitä vastaan. Sitä voidaan käyttää asuin-, liike-, toimitila- ja teollisuusrakennusten asennuksissa, kun sähköiset ominaisuudet ovat laitteen kanssa yhteensopivat.

DIN-kiskokiinnityksen, neljän moduulin leveyden ja nelinapaisen rakenteen ansiosta ylijännitesuoja on helppo integroida sähkökeskukseen. Järjestelmän oikean toiminnan varmistamiseksi on noudatettava johtimien poikkipintoja, etusuojauksia, kytkentäkaavioita ja muita Cirprotecin määrittelemiä vaatimuksia.

Standardit

Cirprotec CS4P-15/400 on kehitetty standardien IEC 61643-11 ja EN 61643-11 mukaisesti, jotka koskevat pienjänniteverkkoihin kytkettyjä ylijännitesuojalaitteita.

15 kA:n maksimipurkausvirralla, Up ≤1,2 kV -suojatasolla, neljällä navalla ja 4 moduulin monobloc-muodolla Cirprotec 77705428 on kompakti ratkaisu kolmivaiheisten asennusten suojaamiseen transienttijännitteiltä ja auttaa säilyttämään liitetyt sähkö- ja elektroniikkalaitteet.
