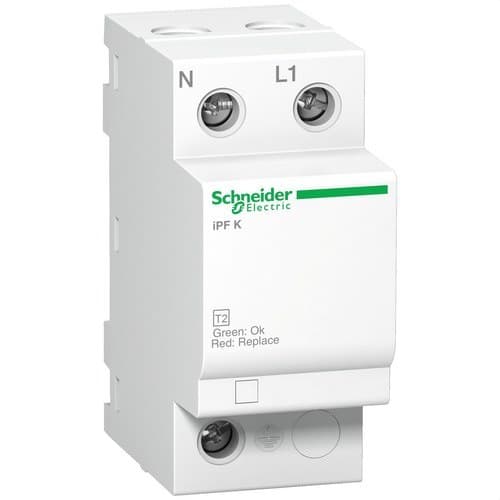

Ylijännitesuoja tyyppi 2 Acti9 iPFK40 40KA 340V 1P+N

Schneider Electric Acti9 iPF K A9L15687 -ylijännitesuoja on SPD-laite tyyppi 2, kokoonpano 1P+N, joka on suunniteltu suojaamaan sähköasennuksia ja niihin liitettyjä laitteita transienttiylijännitteiltä, jotka aiheutuvat ilmakehän ilmiöistä tai verkon kytkentätoiminnoista. Se tarjoaa maksimipurkausvirran Imax 40 kA, nimellispurkausvirran In 15 kA ja enimmäissuojaustason Up alle 1,5 kV. Se on tarkoitettu 230 V AC yksivaiheisille verkoille, joissa maadoitusjärjestelmä on TT tai TN-S.

Viite A9L15687 kuuluu Schneider Electricin Acti9 iPF K -sarjaan ja yhdistää MOV + GDT -teknologiat suojatakseen vaihetta, nollaa ja maata. Sen monobloc-rakenne, 2 moduulin DIN-kiskokiinnitys, optinen tilailmaisin ja kompaktit mitat helpottavat integrointia asuin-, liike- ja toimitilojen sähkökeskuksiin.

Tyyppi 2 ylijännitesuoja

Schneider Electric A9L15687 on luokiteltu tyypin 2 ylijännitesuojaksi standardin IEC 61643-11 mukaisesti.

Tyyppi 2 SPD:t on tarkoitettu rajoittamaan sähköasennukseen saapuvia transienttiylijännitteitä ja pienentämään niiden amplitudia ennen kuin ne voivat vaikuttaa liitettyihin laitteisiin.

Schneider Electric suosittelee tätä laitetta kuormien toissijaiseen suojaukseen sekä asennettavaksi sarjaan muiden ylävirran suojalaitteiden kanssa, kun ylijännitesuojauksen suunnittelu sitä edellyttää.

1P+N-kokoonpano yksivaiheisille verkoille

Acti9 iPF K A9L15687:ssa on 1P+N-kokoonpano, joka soveltuu yksivaiheisiin verkkoihin, joissa on vaihe ja nolla.

• Kokoonpano: 1P+N.
• Nimelliskäyttöjännite Ue: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Maadoitusjärjestelmät: TT ja TN-S.

Verkkotavan valinta on ylijännitesuojassa olennainen, koska se määrittää, miten suojaelementit kytketään ja koordinoidaan vaiheen, nollan ja maan välillä.

Maksimipurkausvirta Imax 40 kA

Tuotenimessä mainittu 40 kA vastaa maksimipurkausvirtaa Imax aaltomuodolla 8/20 µs.

Schneider Electric ilmoittaa:

• Imax L-PE: 40 kA.
• Imax N-PE: 40 kA.
• Imax L-N: 40 kA.

Tämä arvo kuvaa suurinta impulssivirtaa, jonka laite voi purkaa SPD-tyypin 2 testausolosuhteissa.

Nimellispurkausvirta In 15 kA

Nimellispurkausvirta In on 15 kA aaltomuodolla 8/20 µs.

• In L-PE: 15 kA.
• In N-PE: 15 kA.
• In L-N: 15 kA.

Siksi on tärkeää erottaa kaksi pääarvoa:

• In = 15 kA: nimellispurkausvirta.
• Imax = 40 kA: maksimipurkausvirta.

Tuotenimen 40 kA ei tule tulkita nimelliseksi In-virraksi.

Uc 340 V vaiheen ja nollan välillä

Jatkuva enimmäiskäyttöjännite Uc riippuu myös kytkentätavasta:

• Uc vaiheen ja nollan välillä L-N: 340 V AC.
• Uc nollan ja maan välillä N-PE: 260 V AC.

Siksi kaupallinen merkintä 340 V viittaa nimenomaan jatkuvaan enimmäisjännitteeseen vaiheen ja nollan välillä.

Suojaustaso Up alle 1,5 kV

Suojausjännitetaso Up määrittää suurimman jäännösjännitteen, joka esiintyy SPD:ssä standardoiduissa purkausolosuhteissa.

A9L15687:lle Schneider Electric ilmoittaa:

• Up L-N: alle 1,5 kV.
• Up N-PE: alle 1,5 kV.

Mitä pienempi tämä arvo on suhteessa suojattavien laitteiden kestojännitteeseen, sitä suurempi on marginaali kuormiin päätyvien ylijännitteiden rajoittamiseen.

MOV + GDT -teknologia

Acti9 iPF K -suoja käyttää yhdistelmää:

• MOV: metallioksidivaristori.
• GDT: kaasupurkausputki.

Tämä rakenne mahdollistaa suojauksen sovittamisen 1P+N-kokoonpanoon sekä TT- ja TN-S-maadoitusjärjestelmiin, joita Schneider Electric huomioi.

Suojaus TT- ja TN-S-verkoille

A9L15687 on erityisesti tarkoitettu seuraaviin maadoitusjärjestelmiin:

• TT.
• TN-S.

Schneider Electric korostaa sen soveltuvuutta asennuksiin, joissa odotettavissa oleva oikosulkuvirta on korkea, kunhan se yhdistetään asianmukaiseen ylivirtasuojalaitteeseen.

Oikosulkukesto Isccr 25 kA

Teknisessä tiedotteessa ilmoitetaan nimellinen oikosulkukesto Isccr 25 kA SPD:lle Schneider Electricin määrittelemissä koordinointiehdoissa.

Ylijännitesuojaa ei tule sekoittaa johdonsuojakatkaisijaan: A9L15687 ei sisällä itsessään lämpö-magneettista suojaa ylikuormituksia ja oikosulkuja vastaan.

Suositeltu varasuojaus

Schneider Electric ilmoittaa seuraavat yhteensopivat laitteet:

• iK60N-johdonsuojakatkaisija: 40 A, C-käyrä, Icu 6 kA.
• gG-sulake: 63 A, Icu 25 kA.

Lopullinen varasuojalaite on valittava käytettävissä olevan oikosulkuvirran, asennuksen ja Schneider Electricin määrittämien koordinointisääntöjen mukaan.

Suojaus tilapäisiä ylijännitteitä vastaan

Impulssitestien lisäksi Schneider Electric ilmoittaa tietyt kestotilanteen ylijännitteiden Ut sietokyvyt:

• 337 V L-N: kestää 5 sekuntia.
• 442 V L-PE: kestää 5 sekuntia.
• 1 200 V N-PE: kestää 200 ms.
• 1 453 V L-PE: kestää 200 ms.

Nämä arvot kuuluvat laitteen standardoituihin ominaisuuksiin, eikä niitä tule tulkita pysyviksi sallituiksi käyttöjännitteiksi.

Vasteaika enintään 25 ns

Acti9 iPF K A9L15687:n vasteaika on ≤25 ns, joten se reagoi nopeasti jännitepiikkeihin.

Suojauksen lopullinen tehokkuus riippuu myös SPD:n oikeasta asennuksesta, johdotuksen pituudesta ja sijoittelusta sekä järjestelmän muiden suojalaitteiden koordinoinnista.

Optinen tilailmaisin

Laite sisältää paikallisen visuaalisen merkinannon, jonka avulla suojan toimintatila voidaan tarkistaa keskuksen tarkastuksissa.

Tässä viitteessä ei ole etäsignaalikontaktia, joten tilan valvonta tehdään paikallisesti itse laitteesta.

DIN-kiskokiinnitys

A9L15687 on suunniteltu asennettavaksi klipsillä DIN-kiskoon.

• Leveys: 36 mm.
• Korkeus: 81 mm.
• Syvyys: 69 mm.
• Moduulileveys: 2 moduulia, 18 mm.
• 9 mm:n askelmat: 4.
• Nettopaino: noin 210 g.
• Väri: valkoinen RAL 9003.

Sen vain kahden moduulin koko helpottaa asentamista jakokeskuksiin, joissa tila on rajallinen.

Liittimet jopa 25 mm² johtimille

Suoja käyttää ylä- tai alapuolella sijaitsevia tunnelityyppisiä liittimiä.

• Jäykkä johdin: enintään 25 mm².
• Taipuisa johdin: enintään 16 mm².
• Taipuisa johdin holkilla: enintään 16 mm².
• Kuorintapituus: 11 mm.
• Kiristysmomentti: 3,5 Nm.

Ylijännitesuojissa on erityisen tärkeää pitää liitännät mahdollisimman lyhyinä ja suorina asennusohjeiden mukaisesti, koska johtimien induktanssi voi kasvattaa laitteille päätyvää jäännösjännitettä.

Suojausluokka

Schneider Electric ilmoittaa:

• Etupuoli: IP40 standardin IEC 60529 mukaisesti.
• Liittimet: IP20 standardin IEC 60529 mukaisesti.
• Iskunkestävyys: IK03 standardin IEC 62262 mukaisesti.

Laite on asennettava sopivan keskuksen tai kotelon sisään, jotta asennuksen edellyttämä suojausluokka saavutetaan.

Käyttöympäristön olosuhteet

• Käyttölämpötila: -25...60 °C.
• Varastointilämpötila: -40...85 °C.
• Suhteellinen kosteus: 5-95 %.
• Käyttökorkeus: enintään 2 000 m.

Schneider Electric A9L15687:n käyttökohteet

Acti9 iPF K 40:ää voidaan käyttää osana yksivaiheisten asennusten ylijännitesuojausta, kun sähköiset ominaisuudet ovat yhteensopivat.

Mahdollisia käyttökohteita ovat:

• Asuinrakennusten sähkökeskukset.
• Omakotitalot ja asunnot.
• Liiketilat.
• Toimistorakennukset.
• Toimitila-asennukset.
• Jakokeskusten alakeskukset.
• Herkät elektroniikkalaitteet.
• Ilmastointijärjestelmät.
• Ohjaus- ja automaatiolaitteet.
• TT- tai TN-S-verkoissa olevat asennukset.

Ketjutettu suojaus

Schneider Electric ilmoittaa, että tätä SPD:tä voidaan käyttää kuormien toissijaiseen suojaukseen ja sijoittaa sarjaan asennuksen sisääntulossa olevien ylijännitesuojien kanssa.

Ketjutettu suojausarkkitehtuuri mahdollistaa eri suojaustasojen koordinoinnin, jolloin ylijännite pienenee asteittain ennen kuin se saavuttaa herkimmät laitteet.

Schneider Electric A9L15687:n tekniset ominaisuudet

• Merkki: Schneider Electric.
• Viite: A9L15687.
• Sarja: Acti9.
• Tuoteperhe: Acti9 iPF K.
• Lyhytnimi: iPF K 40.
• Tyyppi: transienttiylijännitesuoja SPD.
• Luokka: Tyyppi 2.
• Käyttökohde: sähkönjakelu.
• Kokoonpano: 1P+N.
• Yhteensopivat verkot: TT ja TN-S.
• Teknologia: MOV + GDT.
• Nimellisjännite Ue: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Nimellispurkausvirta In: 15 kA.
• Maksimipurkausvirta Imax: 40 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Vasteaika: ≤25 ns.
• Jäännösvirta maahan Ipe: 0,003 mA.
• Paikallinen merkinanto: optinen.
• Etämerkinanto: ei.
• Ilmoitettu yhteensopiva johdonsuojakatkaisija: iK60N 40 A C-käyrä, Icu 6 kA.
• Ilmoitettu yhteensopiva sulake: gG 63 A, Icu 25 kA.
• Asennus: klipsillä DIN-kiskoon.
• Leveys: 36 mm.
• Korkeus: 81 mm.
• Syvyys: 69 mm.
• Moduulileveys: 2 moduulia.
• Paino: noin 210 g.
• Väri: valkoinen RAL 9003.
• Jäykkä johdin max: 25 mm².
• Taipuisa johdin max: 16 mm².
• Kuorintapituus: 11 mm.
• Kiristysmomentti: 3,5 Nm.
• Etusuojaus: IP40.
• Liittimien suojaus: IP20.
• Iskunkestävyys: IK03.
• Käyttölämpötila: -25...60 °C.
• Varastointilämpötila: -40...85 °C.
• Käyttökorkeus: enintään 2 000 m.
• Standardi: IEC 61643-11:2011.
• Sertifioinnit: CE ja EAC.
• EAN: 3606480089831.

40 kA tyyppi 2 suoja TT- ja TN-S-verkoille

Schneider Electric Acti9 iPF K A9L15687 yhdistää vain kahteen moduuliin tyyppi 2 -suojan, jossa on Imax 40 kA, In 15 kA ja Up alle 1,5 kV. Sen 1P+N-kokoonpano ja MOV + GDT -teknologia on suunniteltu erityisesti yksivaiheisiin asennuksiin TT- ja TN-S-verkoissa.

Optinen ilmaisin mahdollistaa tilan visuaalisen tarkistamisen, ja 25 kA:n Isccr-kesto sekä yhteensopivuus johdonsuojakatkaisijan tai sulakkeen kanssa helpottavat sen integrointia oikein suunniteltuihin jakokeskuksiin.

Tärkeää: A9L15687 suojaa transienttiylijännitteiltä, mutta ei korvaa johdonsuojakatkaisijaa, vikavirtasuojaa eikä pysyvien ylijännitteiden suojaa silloin, kun se on tarpeen. Suunnitellut ominaisuudet saavutetaan vain, kun verkkotapa, varasuojaus, johdinpoikkipinnat, maadoitus ja Schneider Electricin ilmoittamat enimmäisliitäntäpituudet otetaan huomioon.
