Ylijännitesuoja yksivaiheinen 1P+N 15kA

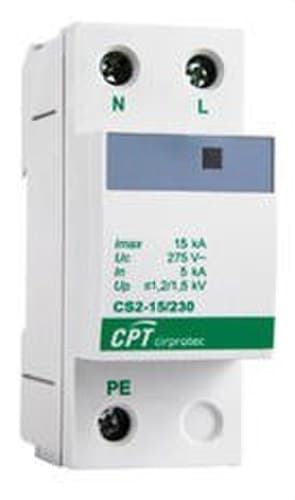

Cirprotec CS2-15/230 -ylijännitesuoja, viite 77705211, on tyyppi 2 -laite, joka on suunniteltu suojaamaan yksivaiheisia sähköasennuksia lyhytaikaisilta jännitepiikeiltä. Siinä on sisäinen 1+1-rakenne, 2 napaa, se on tarkoitettu TT- ja TNS-verkkoihin ja suojaa tiloja L-N ja N-PE, tarjoten kompaktin ratkaisun asuin-, liike- ja palvelukiinteistöjen sähkökeskuksiin.

CS2-15/230:ssa on suurin purkausvirta Imax 15 kA ja nimellinen purkausvirta In 5 kA, molemmat 8/20 µs -aaltomuodolla. Se toimii nimellisjännitteellä 230 V AC, sallii jatkuvan käyttöjännitteen Uc 275 V ja vie vain 2 moduulia DIN-kiskolla.

Tyyppi 2 -ylijännitesuoja

Cirprotec 77705211 on luokiteltu tyyppi 2 -suojaksi standardin EN 61643-11 mukaan ja luokkaan II standardin IEC 61643-11 mukaan. Se on tarkoitettu rajoittamaan sähköverkon kytkentätoimien tai epäsuorien salamaniskujen aiheuttamia transienttiylijännitteitä.

Cirprotec suosittelee CS 15 -sarjaa toiseksi suojatasoksi keskuksiin, joissa on jo tyyppi 1 -suoja, tai ensimmäiseksi suojatasoksi liikkeissä, kodeissa ja muissa asennuksissa, jotka eivät ole suoraan alttiina salamaniskuille eikä niissä ole ulkoista ukkossuojausjärjestelmää.

1+1-rakenne yksivaiheverkkoon

Vaikka tuotetta voidaan kaupallisesti kuvata yksivaiheiseksi 1P+N-suojaksi, Cirprotec määrittelee tämän viitteen teknisesti sisäiseksi 1+1-rakenteeksi, 2-napaiseksi.

Suojaustilat ovat:

• L-N: suojaus vaiheen ja nollan välillä.
• N-PE: suojaus nollan ja suojajohtimen välillä.

Tämä rakenne on erityisesti suunniteltu yksivaiheisiin asennuksiin yhteensopivissa TT- ja TNS-järjestelmissä.

Imax 15 kA ja In 5 kA

CS2-15/230 tarjoaa suurimman purkausvirran Imax 15 kA ja nimellisen purkausvirran In 5 kA, molemmat testattuina 8/20 µs -aaltomuodolla.

• Imax: 15 kA.
• In: 5 kA.
• Aaltomuoto: 8/20 µs.

Nämä arvot määrittävät suojan kyvyn johtaa transientti-impulsseja sovellettavien standardien mukaisissa olosuhteissa.

Suojaustaso Up

Cirprotec ilmoittaa eri suojaustasot kytkentätavan mukaan:

• Up L-N välillä: ≤1,2 kV.
• Up N-PE välillä: ≤1,5 kV.

Up-taso ilmaisee suojan liittimissä esiintyvän jäännösjännitteen sen toimiessa standardoitujen testausolosuhteiden aikana.

Jatkuva käyttöjännite 275 V

Suoja on suunniteltu 230 V AC:n nimellisjännitteelle 50-60 Hz ja sallii jatkuvan käyttöjännitteen Uc 275 V sekä L-N- että N-PE-välillä.

Oikea Uc-arvon valinta varmistaa, että laite pysyy toimintakykyisenä verkon normaaleissa vaihteluissa vaarantamatta sen toimintaa transienttiylijännitteitä vastaan.

Oikosulkukesto 10 kA

CS2-15/230:n oikosulkukesto Isccr on 10 kA Cirprotecin määrittelemien ehtojen mukaisesti.

Valmistaja ilmoittaa lisäksi enimmäisesisulakkeen 63 A tyyppiä gG. Yhteensovitus ylivirtasuojien kanssa on tehtävä asennuksen todellisten ominaisuuksien mukaisesti.

Nopea vaste impulsseihin

Ilmoitetut vasteajat ovat:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Tämä nopea toiminta auttaa rajoittamaan hyvin lyhytkestoisia ylijännitteitä ennen kuin ne leviävät alapuolisille laitteille.

LED-tilanilmaisin

Viite 77705211 sisältää LED-visuaalisen merkinannon, joka helpottaa suojan tilan tarkistamista tarkastus- ja huoltotöiden aikana.

Tätä versiota ei pidä sekoittaa viitteeseen 77705212, joka vastaa vastaavaa mallia etäilmaisulla.

Monobloc-muoto, 2 DIN-moduulia

Cirprotec CS2-15/230 käyttää monobloc-rakennetta ja vie 2 moduulia DIN-kiskolla. Sen mitat ovat noin 36 mm leveys, 90 mm korkeus ja 58 mm syvyys.

Tämä kompakti muoto helpottaa sen asentamista sähkökeskuksiin, joissa käytettävissä oleva tila on rajallinen.

Liittimet jopa 35 mm² johtimille

Liittimet hyväksyvät seuraavat poikkipinnat:

• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 4 Nm.

Johtimien lopullinen poikkipinta on määritettävä asennuksen suunnittelun ja sovellettavien määräysten mukaisesti.

IP20-suojaus ja itsestään sammuvaksi luokiteltu kotelo

Laitteen suojausluokka on IP20, ja se on tarkoitettu asennettavaksi keskusten tai soveltuvien koteloiden sisään.

Eristyskotelo on valmistettu lasikuidulla vahvistetusta polykarbonaatista, PC+FV, väriltään harmaa RAL 7035, ja sen paloluokitus on UL94 V-0.

Laaja lämpötila-alue

Cirprotec määrittää käyttölämpötila-alueeksi -40...+85 °C ja sallituksi suhteelliseksi kosteudeksi 5-95 %.

Cirprotec CS2-15/230:n käyttökohteet

• Yksivaiheiset sähkökeskukset.
• Asunnot ja asuinrakennukset.
• Liiketilat.
• Toimistot.
• Palvelusektorin asennukset.
• Yhteensopivat teollisuusasennukset.
• Sähkö- ja elektroniikkalaitteiden suojaus.
• TT- ja TNS-verkot.
• Toinen suojataso tyyppi 1 -suojan jälkeen.
• Ensimmäinen suojataso asennuksissa, jotka eivät ole suoraan alttiina salamalle, kun kokoonpano sen sallii.

Cirprotec 77705211:n tekniset ominaisuudet

• Merkki: Cirprotec.
• Viite: 77705211.
• Malli: CS2-15/230.
• Sarja: CS 15.
• Tyyppi: transienttiylijännitesuoja.
• EN-luokitus: Tyyppi 2.
• IEC-luokitus: Luokka II.
• Sisäinen rakenne: 1+1.
• Napojen määrä: 2.
• Käyttökohde: yksivaiheverkko.
• Verkkokokoonpanot: TT ja TNS.
• Suojaustilat: L-N / N-PE.
• Nimellisjännite Un: 230 V AC.
• Taajuus: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 275 V AC.
• Nimellinen purkausvirta In: 5 kA, 8/20 µs -aalto.
• Suurin purkausvirta Imax: 15 kA, 8/20 µs -aalto.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Oikosulkukesto Isccr: 10 kA.
• Enimmäisesisulake: 63 A gG.
• Vasteaika L-N: ≤25 ns.
• Vasteaika N-PE: ≤100 ns.
• Tilanilmaisu: LED.
• Etäilmaisu: ei tässä viitteessä.
• Muoto: monobloc.
• Moduulien määrä: 2.
• Asennus: DIN-kisko.
• Leveys: noin 36 mm.
• Korkeus: noin 90 mm.
• Syvyys: noin 58 mm.
• Nettopaino: 0,118 kg.
• Suojausluokka: IP20.
• Eristemateriaali: PC+FV.
• Väri: harmaa RAL 7035.
• Paloluokitus: UL94 V-0.
• Jäykkä johdin: 6-35 mm².
• Taipuisa johdin: 6-25 mm².
• Kiristysmomentti: 4 Nm.
• Käyttölämpötila: -40...+85 °C.
• Suhteellinen kosteus: 5-95 %.
• Standardit: IEC 61643-11 ja EN 61643-11.

Kompakti tyyppi 2 -suoja yksivaiheverkkoihin

Cirprotec CS2-15/230 yhdistää 1+1-rakenteen, Imax-arvon 15 kA, In-arvon 5 kA ja suojaustason jopa ≤1,2 kV vaiheen ja nollan välillä vain 2 DIN-moduulin monobloc-muodossa. Se soveltuu erityisesti sähkökeskusten suojaamiseen transienttiylijännitteiltä TT- ja TNS-verkoissa.

Sen LED-ilmaisin, 10 kA:n Isccr-kesto, laaja lämpötila-alue ja jopa 35 mm² johtimille tarkoitetut liittimet helpottavat sen integrointia asuin-, liike- ja ammattiasennuksiin.

Tärkeää: tämä laite suojaa ainoastaan transienttiylijännitteiltä. Se ei sisällä suojaa pysyviä ylijännitteitä vastaan eikä korvaa asennuksessa tarvittavia johdonsuoja- tai vikavirtasuojia.
