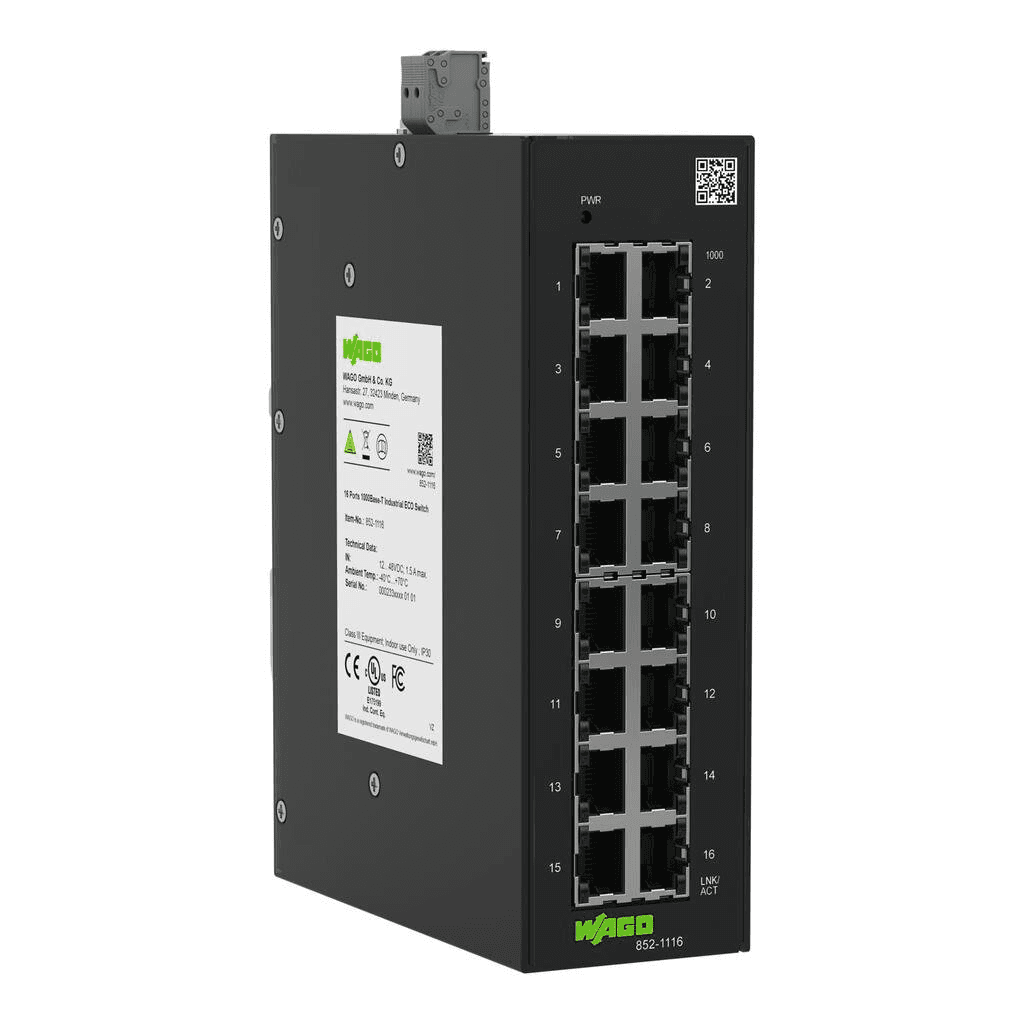

Teollinen ECO-kytkin, 16 porttia

WAGO Industrial-ECO-Switch 852-1116 on hallitsematon teollisuuskäyttöön tarkoitettu Ethernet-kytkin, jossa on 16 RJ45 Gigabit Ethernet -porttia. Se on suunniteltu luotettavien viestintäverkkojen rakentamiseen koneisiin, sähkökeskuksiin ja automaatiojärjestelmiin. Sen portit tukevat 10/100/1000BASE-T:tä automaattisella neuvottelulla ja Auto-MDI/MDIX-toiminnolla, mikä mahdollistaa helpon käyttöönoton ilman ennakkokonfigurointia.

Laitteessa on redundantti 12–48 VDC -syöttö, DIP-kytkimellä määritettävä hälytyskosketin, tilan LED-merkkivalot sekä alumiininen metallikotelo, joka on suunniteltu 35 mm DIN-kiskoon asennettavaksi. Laajennettu -40...+70 °C käyttölämpötila-alue sekä tärinän- ja iskunkestävyys tekevät siitä erityisen sopivan ratkaisun Ethernet-verkkoihin teollisuusympäristöissä.

16-porttinen hallitsematon teollinen Ethernet-kytkin

WAGO 852-1116 -mallissa on 16 RJ45 Ethernet -liitäntää, mikä tarjoaa suuren liitäntätiheyden yhdessä laitteessa.

Kyseessä on hallitsematon kytkin, joten se ei vaadi ohjelmointia tai verkon asetusten määrittämistä toimiakseen. Riittää, että laite kytketään virtaan ja siihen liitetään yhteensopivat Ethernet-laitteet, mikä helpottaa pienten ja keskisuurten teollisuusverkkojen rakentamista.

16 Gigabit Ethernet -porttia

Kaikki 16 kuparipohjaista porttia tukevat automaatiossa yleisesti käytettyjä Ethernet-nopeuksia:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Kaikissa porteissa on automaattinen neuvottelu, joten kytkin tunnistaa automaattisesti liitetyn laitteen tukeman siirtonopeuden.

Auto-MDI/MDIX kaikissa porteissa

Auto-MDI/MDIX-toiminto tunnistaa automaattisesti Ethernet-kaapelin lähetys- ja vastaanottolinjat.

Tämä ominaisuus yksinkertaistaa kaapelointia, koska suorien ja ristiinkytkettyjen liitäntöjen erottamista ei tarvita yhteensopivissa laitteissa, mikä tukee käytännössä plug-and-play-käyttöä.

Store-and-Forward-kytkentä ilman pullonkauloja

WAGO 852-1116 käyttää Store-and-Forward-kytkentätekniikkaa ja non-blocking-arkkitehtuuria.

Kytkin vastaanottaa ja tarkistaa kehykset ennen niiden välittämistä kohdeporttiin, ja sen arkkitehtuuri mahdollistaa porttien välisen liikenteen käsittelyn ilman estävän kytkentämatriisin rajoituksia.

Taulukko jopa 8 000 MAC-osoitteelle

Laitteessa on sisäinen taulukko, joka pystyy hallitsemaan jopa 8 000 MAC-osoitetta.

Tämän ansiosta laite oppii, mitkä laitteet ovat kytkettyinä kuhunkin porttiin, ja ohjaa Ethernet-kehykset oikeaan kohteeseen verkossa.

Yhteensopiva jopa 10 000 tavun Jumbo Frames -kehysten kanssa

Kytkin tukee jopa 10 000 tavun Jumbo Frames -kehyksiä, mikä helpottaa suurempien Ethernet-kehysten siirtoa, kun myös liitetyt laitteet ja sovellus tukevat tätä ominaisuutta.

Energy Efficient Ethernet

WAGO 852-1116 täyttää IEEE 802.3az Energy Efficient Ethernet -standardin.

Tämä tekniikka vähentää Ethernet-yhteyksien energiankulutusta silloin, kun siirtotoiminta on vähäistä, mukauttaen liitäntöjen toiminnan verkon todelliseen kuormitukseen.

Ethernet-liikenteen priorisointi

Laite tukee IEEE 802.1p -standardia Ethernet-pakettien priorisointiin.

WAGO ilmoittaa lisäksi PROFINET-protokollan pakettien priorisoinnin, EtherType 0x8892, mikä on erityisen hyödyllistä automaatioverkoissa, joissa tiettyjen tietojen on saatava etusija.

IEEE 802.3x -vuonhallinta

IEEE 802.3x Flow Control -yhteensopivuus mahdollistaa ruuhkatilanteiden hallinnan full-duplex-Ethernet-viestinnässä yhteensopivien laitteiden välisillä vuonhallintamekanismeilla.

12–48 VDC -syöttö

Industrial-ECO-Switchissä on laaja 12–48 VDC:n syöttöalue, ±15 %:n toleranssilla.

Tämä joustavuus helpottaa sen integrointia automaatiokeskuksiin, joissa käytetään erilaisia teollisia tasajännitteitä.

WAGOn ilmoittama enimmäiskulutus on:

• Enimmäisteho: 14 W.
• Enimmäisvirta: 1 500 mA.

Redundantti syöttö

WAGO 852-1116 sisältää redundantin virtalähdeyhteyden, mikä parantaa verkon käytettävyyttä, kun asennuksessa käytetään kahta asianmukaisesti määritettyä virtalähdettä.

Järjestelmissä, joissa viestinnän jatkuvuus on tärkeää, tämä mahdollistaa syötön suunnittelun suuremmalla vikasietoisuudella.

Ylijännite- ja napaisuussuojat

Elektroniikka sisältää ylijännite- ja käänteisen napaisuuden suojauksen, joka auttaa suojaamaan kytkintä tietyiltä virheellisiltä sähköisiltä olosuhteilta syöttöliitännässä.

Konfiguroitava hälytyskosketin

Laitteessa on DIP-kytkimellä määritettävä hälytyskosketin, joka tarjoaa lisäsignaalin tiettyjen häiriöiden valvontaan.

Yhdessä redundantin syötön ja LED-merkkivalojen kanssa tämä kosketin parantaa kytkimen diagnostiikkamahdollisuuksia automaatiokeskuksessa.

Tilan LED-merkkivalot

Etupaneelissa on LED-merkkivalot, joiden avulla laitteen ja sen liitäntöjen tila voidaan tarkistaa nopeasti.

• PWR vihreä: osoittaa syötön olevan läsnä.
• 1000 vihreä per portti: osoittaa 1 000 Mbps:n toiminnan.
• LNK/ACT vihreä per portti: osoittaa linkin ja tiedonsiirron aktiivisuuden.

Nämä merkkivalot helpottavat käyttöönottoa ja mahdollisten yhteysongelmien visuaalista paikantamista.

Cat. 5e -luokan tai sitä paremman Ethernet-kaapelin käyttö

Kuparipohjaisessa Ethernet-viestinnässä WAGO määrittelee käytettäväksi Cat. 5e -luokan tai sitä paremman kaapelin.

Suurin sallittu kaapelipituus yhtä yhteyttä kohti on 100 metriä, mikä vastaa kuparipohjaisten Ethernet-verkkojen tavanomaisia olosuhteita.

Asennus 35 mm DIN-kiskoon

Kytkin on suunniteltu 35 mm DIN-kiskoon asennettavaksi, mikä helpottaa sen suoraa integrointia sähkökeskuksiin ja automaatiokaappeihin.

Sen teollinen muotoilu kokoaa 16 Gigabit-porttia laitteeseen, jonka leveys on vain 50 mm, optimoiden kiskolla käytettävissä olevan tilan.

Teollinen alumiinikotelo

Kotelo on valmistettu alumiinista, mustalla metallinhohtoisella viimeistelyllä.

Laitteen mitat ovat:

• Leveys: 50 mm.
• Korkeus: 160 mm.
• Syvyys: 120 mm.
• Paino: noin 934 g.

Laajennettu -40...+70 °C lämpötila-alue

Yksi 852-1116-mallin tärkeimmistä ominaisuuksista on sen laajennettu käyttölämpötila-alue.

• Käyttölämpötila: -40...+70 °C.
• Varastointilämpötila: -40...+80 °C.
• Suurin suhteellinen kosteus: 95 %, ei kondensaatiota.

Tämä laaja alue mahdollistaa käytön kaapeissa ja teollisuussovelluksissa, joissa ympäristöolosuhteet ovat vaativammat kuin tavanomaisissa verkkolaitteissa.

IP30-suojaus

Kytkimellä on IP30-suojausluokka.

Siksi se on tarkoitettu ensisijaisesti sisäasennuksiin sekä kaappeihin tai koteloihin, kun ympäristö vaatii parempaa suojaa pölyä, kosteutta tai vettä vastaan.

Kestää tärinää ja iskuja

WAGO ilmoittaa mekaanisen kestävyyden seuraavien standardien mukaisesti:

• Tärinä: IEC 60068-2-6.
• Iskut: IEC 60068-2-27.

Nämä ominaisuudet mahdollistavat laitteen käytön teollisuusympäristöissä, joissa sähkökeskuksiin asennetut laitteet voivat altistua tärinälle tai mekaanisille iskuille.

Teollinen sähkömagneettinen yhteensopivuus

Laite täyttää teollisuusympäristöihin liittyvät sähkömagneettisen yhteensopivuuden vaatimukset:

• EMC-häiriönsieto: EN 61000-6-2.
• EMC-päästöt: EN 61000-6-4.

Yhteensopivat Ethernet-standardit

WAGO 852-1116:n tekninen dokumentaatio ilmoittaa yhteensopivuuden seuraavien kanssa:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: priorisointi.

WAGO 852-1116:n tekniset ominaisuudet

• Merkki: WAGO.
• Viite: 852-1116.
• Tuotesarja: Industrial-ECO-Switch.
• Tyyppi: hallitsematon teollinen Ethernet-kytkin.
• Porttien määrä: 16.
• Ethernet-liittimet: 16 x RJ45.
• Nopeudet: 10/100/1000 Mbps.
• Gigabit-liitäntä: 1000BASE-T.
• Automaattinen neuvottelu: kyllä, kaikissa porteissa.
• Auto-MDI/MDIX: kyllä, kaikissa porteissa.
• Kytkentätila: Store-and-Forward.
• Arkkitehtuuri: non-blocking.
• MAC-taulukko: 8 000 osoitetta.
• Jumbo Frames: jopa 10 000 tavua.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Priorisointi: IEEE 802.1p.
• Siirtomedia: Cat. 5e -luokan tai sitä parempi kuparikaapeli.
• Kaapelin enimmäispituus yhtä yhteyttä kohti: 100 m.
• Syöttöjännite: 12–48 VDC ±15 %.
• Redundantti syöttö: kyllä.
• Enimmäiskulutus: 14 W.
• Enimmäisvirta: 1 500 mA.
• Ylijännitesuoja: kyllä.
• Napaisuussuoja: kyllä.
• Hälytyskosketin: kyllä, määritettävissä DIP-kytkimellä.
• LED-merkkivalot: syöttö, Gigabit-nopeus ja linkki/aktiivisuus.
• Asennus: 35 mm DIN-kisko.
• Kotelomateriaali: alumiini.
• Väri: musta metallinhohtoinen.
• Suojausluokka: IP30.
• Käyttölämpötila: -40...+70 °C.
• Varastointilämpötila: -40...+80 °C.
• Suhteellinen kosteus: jopa 95 %, ei kondensaatiota.
• Tärinänkesto: IEC 60068-2-6.
• Iskunkesto: IEC 60068-2-27.
• Leveys: 50 mm.
• Korkeus: 160 mm.
• Syvyys: 120 mm.
• Paino: 934 g.
• Merkintä: CE.
• UL-hyväksyntä: UL 61010-2-201.
• GTIN: 4066966625127.

Teollinen Gigabit-kytkin automaatiokeskuksiin

WAGO Industrial-ECO-Switch 852-1116 mahdollistaa jopa 16 Gigabit Ethernet -yhteyden kokoamisen kompaktissa DIN-asennettavassa laitteessa ilman konfigurointitarvetta, mikä tekee siitä erityisen sopivan koneisiin, automaatiojärjestelmiin sekä pieniin ja keskisuuriin teollisuusverkkoihin.

Sen 16 10/100/1000BASE-T-porttia, redundantti syöttö, hälytyskosketin, Energy Efficient Ethernet, IEEE 802.1p -priorisointi ja -40...+70 °C käyttölämpötila-alue yhdistävät helpon asennuksen teollisuusympäristöön suunnattuihin ominaisuuksiin.
