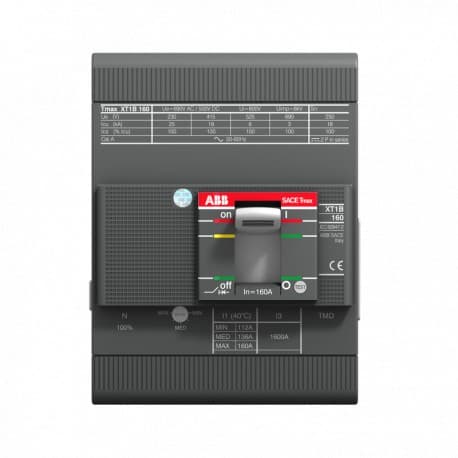

ABB Tmax XT1C 160 TMD 160A 4P kiinteä valettu kotelo automaattikatkaisija

ABB:n muovikoteloinen automaattikytkin Tmax XT1C 160 TMD, viite 1SDA067410R1, on 4-napainen ja 160 A suojalaite, joka on suunniteltu sähköjakelupiirien suojaamiseen ja kytkentään. Se sisältää TMD-lämpö-magneettisen laukaisuyksikön, jossa lämpösuoja on säädettävissä välillä 112–160 A ja magneettinen laukaisu on kiinteästi asetettu arvoon 1600 A, tarjoten suojan ylikuormituksia ja oikosulkuja vastaan.

Tämä versio kuuluu ABB SACE Tmax XT -perheeseen ja käyttää XT1-runkoa kiinteänä toteutuksena etuliitännöillä. Sen Icu-rajakatkaisukyky on 25 kA jännitteellä 380/415 V AC, kun taas jännitteellä 220/230 V AC se yltää 40 kA:iin. Neljännellä navalla on nollajohtimen suojaus 100 % vaihevirrasta, ABB:n merkinnällä InN=100%.

ABB Tmax XT1C -muovikoteloinen katkaisija

Tmax XT -sarja on kehitetty energian jakeluun ja suojaamiseen teollisuus-, liike- ja infrastruktuurikohteiden sähkökeskuksissa. XT1C 160 -malli yhdistää kompaktit mitat 160 A nimellisvirtaan ja muovikotelollisen automaattikatkaisijan suojaominaisuuksiin.

Kiinteä toteutus soveltuu erityisesti asennuksiin, joissa katkaisija pysyy pysyvästi asennettuna sähkökeskukseen. Etuliittimet helpottavat johtimien tai kiskojen kytkentää ABB:n määrittelemän kokoonpanon mukaisesti.

4 napaa ja 100 % suojattu nolla

ABB 1SDA067410R1:ssa on neljä napaa ja se on määritetty arvolla InN=100%. Tämä tarkoittaa, että nollajohtimelle tarkoitettu napa on mitoitettu samalle nimellisvirralle kuin vaihenavat.

Tämä kokoonpano soveltuu erityisesti kolmivaiheisiin verkkoihin, joissa on nolla ja joissa vaaditaan kaikkien neljän johtimen samanaikaista katkaisua sekä nollajohtimen suojausta 100 % nimellisvirrasta.

TMD-lämpö-magneettinen laukaisuyksikkö

Katkaisijassa on TMD-laukaisuyksikkö, joka on suunniteltu tarjoamaan suoja kahdelta pääasialliselta sähkövikatyypiltä:

• Ylikuormitukset: säädettävän lämpölaukaisun avulla.
• Oikosulut: kiinteän arvon hetkellisen magneettisen laukaisun avulla.

Tässä viitteessä lämpösuoja voidaan säätää välillä 0,7–1 kertaa nimellisvirta, eli välillä 112–160 A. Näin katkaisija voidaan sovittaa tarkemmin suojattavan piirin ominaisuuksiin.

Magneettinen kynnys on asetettu arvoon 1600 A, mikä vastaa 10 kertaa katkaisijan nimellisvirtaa ja mahdollistaa nopean toiminnan suurilla oikosulkuvirroilla.

Suoja ylikuormituksia vastaan

TMD-releen lämpöosa valvoo piirin läpi kulkevaa virtaa. Kun asetettua arvoa suurempi virta jatkuu tietyn ajan, katkaisija laukeaa ja erottaa asennuksen suojaten johtimia ja laitteita ylikuormituksen lämpövaikutuksilta.

Säätöalue 112–160 A mahdollistaa asetuksen mukauttamisen asennuksen suunnitteluolosuhteisiin, aina johtimien poikkipinnan, kuorman ja sähköprojektissa määriteltyjen suojausperiaatteiden mukaisesti.

Kiinteä 1600 A:n magneettinen laukaisu

Oikosulun sattuessa magneettinen suoja toimii nopeasti, kun asetettu kynnys saavutetaan. Tässä ABB Tmax XT1C -viitteessä magneettinen laukaisu on kiinteästi asetettu arvoon 1600 A.

Tämä toiminto auttaa rajoittamaan suurten vikavirtojen aiheuttamia lämpö- ja dynaamisia vaikutuksia ja muodostaa yhdessä lämpölaukaisun kanssa katkaisijan lämpö-magneettisen suojauksen perustan.

Katkaisukyky jopa 25 kA jännitteellä 415 V

ABB XT1C 160 -mallissa on eri katkaisukyvyt asennuksen jännitteen mukaan. ABB ilmoittaa tälle versiolle seuraavat Icu-rajakatkaisukyvyn arvot:

• 220/230 V AC: 40 kA.
• 380/415 V AC: 25 kA.
• 440 V AC: 25 kA.
• 500 V AC: 18 kA.
• 690 V AC: 4 kA.

Katkaisija on valittava varmistamalla, että katkaisukyky on riittävä kyseisen asennuspisteen ennakoidulle oikosulkuvirralle.

Käyttöjännite jopa 690 V AC

Katkaisija on suunniteltu toimimaan enintään 690 V AC:n nimelliskäyttöjännitteellä. ABB ilmoittaa lisäksi eristysjännitteen Ui 800 V ja impulssijännitteen kestävyyden Uimp 8 kV.

Nämä ominaisuudet mahdollistavat Tmax XT1C:n käytön monenlaisissa pienjännitejakeluverkoissa, kunhan kunkin jännitteen mukaiset katkaisuominaisuudet huomioidaan.

Kiinteä asennus etuliittimillä

Tämän mallin merkintä F F tarkoittaa kiinteää toteutusta etuliittimillä. Tämä rakenne on tarkoitettu katkaisijan pysyvään asennukseen sähkökeskuksen sisään ja mahdollistaa liitännät laitteen etupuolelta.

Kiinteä kokoonpano tarjoaa vankan ratkaisun pääkeskuksiin, alakeskuksiin, koneisiin ja jakelujärjestelmiin, joissa ei tarvita pistokkeellista tai ulosvedettävää versiota.

ABB Tmax XT1C 160:n käyttökohteet

Sähköisten ominaisuuksiensa ja 160 A nimellisvirtansa ansiosta tätä automaattikatkaisijaa voidaan käyttää monissa energianjakelun sovelluksissa, kuten:

• Pienjännitepääkeskuksissa.
• Jakelun alakeskuksissa.
• Teollisuusasennuksissa.
• Liike- ja toimitilarakennuksissa.
• Infrastruktuurin sähköasennuksissa.
• Johtojen ja syöttölinjojen suojauksessa.
• Kone- ja prosessikeskuksissa.
• Kolmivaiheisissa asennuksissa, joissa on nollajohdin.

ABB 1SDA067410R1:n tekniset ominaisuudet

• Merkki: ABB.
• Viite: 1SDA067410R1.
• Tuoteperhe: SACE Tmax XT.
• Malli: XT1C 160 TMD 160-1600 4P F F InN=100%.
• Tyyppi: muovikoteloinen automaattikatkaisija.
• Runkokoko: XT1.
• Nimellisvirta In: 160 A.
• Napojen määrä: 4.
• Nollajohtimen suojaus: 100 % nimellisvirrasta.
• Laukaisuyksikkö: lämpö-magneettinen TMD.
• Lämpösäätö: 112–160 A.
• Suhteellinen lämpösäätö: 0,7–1 x In.
• Magneettinen laukaisu: kiinteä 1600 A.
• Icu 220/230 V AC: 40 kA.
• Icu 380/415 V AC: 25 kA.
• Icu 440 V AC: 25 kA.
• Icu 500 V AC: 18 kA.
• Icu 690 V AC: 4 kA.
• Enimmäisnimelliskäyttöjännite: 690 V AC.
• Eristysjännite Ui: 800 V.
• Impulssijännitekesto Uimp: 8 kV.
• Standardi: IEC 60947-2.
• Asennustapa: kiinteä.
• Liitintyyppi: etuliitin.
• Korkeus noin: 130 mm.
• Leveys noin: 101,2 mm.
• Syvyys noin: 70 mm.
• Paino noin: 1,3 kg.

Kompakti rakenne jakokeskuksiin

ABB Tmax XT1 -runko on kehitetty yhdistämään korkea suojaustaso pieniin mittoihin. Nelinapaisen version mitat ovat noin 130 x 101,2 x 70 mm, mikä helpottaa sen integrointia keskuksiin, joissa tilankäyttö on tärkeää.

Tmax XT -perheeseen kuuluu lisäksi laaja valikoima mekaanisia ja sähköisiä lisävarusteita, joiden avulla katkaisija voidaan sovittaa erilaisiin merkinanto-, ohjaus- ja valvontatarpeisiin.

Luotettava suoja jopa 160 A:n asennuksille

ABB Tmax XT1C 160 TMD 1SDA067410R1 -automaattikatkaisija yhdistää suojan ylikuormituksia ja oikosulkuja vastaan, neljä napaa 100 % suojatulla nollalla, lämpösäädön välillä 112–160 A sekä 25 kA:n katkaisukyvyn jännitteellä 380/415 V.

Sen kiinteä toteutus, etuliitännät ja kompakti XT1-runko tekevät siitä erityisen sopivan sähköjakelukeskuksiin, jotka tarvitsevat 160 A muovikotelollisen automaattikatkaisijan säädettävällä lämpö-magneettisella suojauksella.

Tärkeää: katkaisijan valinta ja säätö on tehtävä huomioiden suunnitteluvirta, johtimien poikkipinta ja kuormitettavuus, ennakoitu oikosulkuvirta, suojausten yhteensovitus sekä asennuksen yleiset ominaisuudet.
