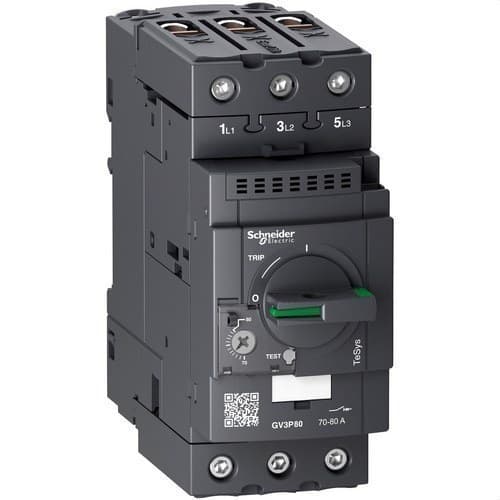

Moottorikytkin TeSys GV3 3P 70-80A EverLink

Schneider Electric TeSys Deca GV3P80 on 3-napainen moottorinsuojakatkaisija eli magneettiterminen moottorinsuojakytkin, joka on suunniteltu suojaamaan kolmivaihemoottoreita ylikuormitukselta, oikosuluilta ja vaihehäviöltä. Siinä on lämpösäädön alue 70–80 A, kiinteä magneettinen laukaisu 1 120 A ja se soveltuu moottoreille aina 45 kW:iin asti 400/415 V AC. Sen korkea katkaisukyky yltää 50 kA Icu 400/415 V:lla, ja EverLink-teholiittimet tarjoavat vankan ja kestävän liitännän teollisuussovelluksiin.

GV3P80-viite kuuluu TeSys Deca GV3 -sarjaan, runkokoko 3, joka on kehitetty suurempitehoisten moottoreiden suojaamiseen säilyttäen kompaktin 55 mm:n leveyden. Se voidaan asentaa suoraan 35 mm:n DIN-kiskoon tai ruuvata levyyn, ja siinä on etupuolen kiertokahva kytkentää, irtikytkentää ja uudelleenviritystä varten.

Säädettävä magneettiterminen suoja 70–80 A

GV3P80 sisältää lämpö-magneettisen laukaisuyksikön. Lämpöosa voidaan säätää välillä 70–80 A moottorin nimellisvirran mukaan.

• Nimellisvirta In: 80 A.
• Lämpösäätöalue: 70–80 A.
• Napojen lukumäärä: 3P.
• Suojaustyyppi: lämpö- ja magneettinen.
• Käyttökohde: kolmivaihemoottorien suojaus.

Säätö on tehtävä moottorin kilvessä ilmoitetun nimellisvirran ja todellisten käyttöolosuhteiden mukaan. kW-teho toimii valintaviitteenä, mutta oikean lämpösuojan säätämisen pääparametri on moottorin käyttövirta.

Lämpösuoja ylikuormitusta vastaan

Lämpötoiminto suojaa moottoria, kun sen läpi kulkee pidemmän aikaa säädettyä arvoa suurempi virta. Tällainen tilanne voi syntyä mekaanisen ylikuormituksen, osittaisen jumittumisen, poikkeavan toiminnan tai muiden käämejä liikaa lämmittävien olosuhteiden seurauksena.

Integroitu lämpösuoja mahdollistaa moottorin ylikuormitussuojan toteuttamisen suoraan ilman erillistä lämpörelettä, kun moottorinsuojakytkin on valittu ja säädetty oikein.

Magneettinen laukaisu 1 120 A

Oikosulkusuojaus toteutetaan välittömällä magneettisella laukaisulla, jonka arvo on 1 120 A, eli noin 14 kertaa nimellisvirta 80 A.

Nopea toiminta avaa piirin, kun ilmenee suuri vikavirta, ja suojaa moottoria, johtimia ja siihen liittyviä komponentteja oikosulun lämpö- ja dynaamisilta vaikutuksilta.

Vaihehäviöherkkyys

Schneider Electric GV3P80 sisältää vaihehäviöherkkyyden IEC 60947-4-1 -standardin mukaisesti.

Tämä ominaisuus on erityisen tärkeä kolmivaihemoottoreissa, sillä yhden vaiheen puuttuminen voi aiheuttaa suuria virtaepätasapainoja, vääntömomentin alenemista ja moottorin ylikuumenemista.

Jopa 45 kW 400/415 V:lla

Schneider Electricin ilmoittama moottorin enimmäisteho riippuu syöttöjännitteestä:

• 400/415 V AC: enintään 45 kW.
• 500 V AC: enintään 45 kW.
• 690 V AC: enintään 55 kW.

Tyypillisessä 400 V:n kolmivaiheverkossa GV3P80 on siten tarkoitettu enintään 45 kW moottoreille, kunhan moottorin nimellisvirta on 70–80 A:n säätöalueella.

Korkea 50 kA:n katkaisukyky 400 V:lla

GV3P80 tarjoaa korkean oikosulkukatkaisukyvyn. Schneider Electric ilmoittaa seuraavat Icu-arvot:

• 230/240 V AC: 65 kA.
• 400/415 V AC: 50 kA.
• 440 V AC: 50 kA.
• 500 V AC: 12 kA.
• 690 V AC: 6 kA.

Sen 50 kA:n katkaisukyky 400/415 V:lla mahdollistaa käytön ammatti- ja teollisuusasennuksissa, joissa oikosulkuvirrat ovat suuria, kunhan asennuksen mitoitus vahvistaa soveltuvuuden.

Käyttökatkaisukyky Ics

Schneider Electric ilmoittaa käyttökatkaisukyvyn Ics Icu:n prosenttina:

• 230/240 V AC: 100 % Icu:sta.
• 400/415 V AC: 60 % Icu:sta.
• 440 V AC: 60 % Icu:sta.
• 500 V AC: 50 % Icu:sta.
• 690 V AC: 50 % Icu:sta.

400/415 V:lla tämä vastaa Ics-arvoa 30 kA.

Käyttökategoriat

GV3P80 on luokiteltu:

• Kategoria A standardin IEC 60947-2 mukaisesti.
• AC-3 standardin IEC 60947-4-1 mukaisesti.

AC-3-kategoria liittyy oikosulkumoottorien käynnistykseen ja pysäytykseen ja vahvistaa laitteen soveltuvuuden moottorien suojaus- ja kytkentäsovelluksiin.

EverLink-liittimet

Yksi GV3P80:n merkittävistä ominaisuuksista on sen EverLink-teholiitäntäjärjestelmä. Schneider Electricin teknologia käyttää johtimen virumista kompensoivaa järjestelmää, joka auttaa säilyttämään kosketuspaineen ajan myötä.

EverLink-teknologia on suunniteltu vähentämään tekijöitä, jotka voivat heikentää sähköliitoksen painetta, kuten:

• Johtimen asteittainen muodonmuutos.
• Lämpösyklit.
• Tärinä.
• Asennuksen normaalit mekaaniset rasitukset.

Tämä auttaa saavuttamaan luotettavan ja pitkäikäisen teholiitännän, mikä on erityisen hyödyllistä konekeskuksissa ja jatkuvassa käytössä olevissa teollisuusasennuksissa.

EverLink-liittimien kiristysmomentti

EverLink-liittimille tekniset tiedot ilmoittavat eri kiristysmomentit käytetyn poikkipinnan mukaan:

• 25 mm² johdin: 5 Nm.
• 35 mm² johdin: 8 Nm.

Schneider Electricin ilmoittamaa kiristysmomenttia on noudatettava asennuksessa EverLink-teknologian oikean toiminnan varmistamiseksi.

Ohjaus kiertokahvalla

GV3P80:ssa on etuosan kiertokahva, jolla voidaan tehdä käsin kytkentä, irtikytkentä ja uudelleenviritys.

Laitetta voidaan käyttää moottorin paikalliseen ohjaukseen. Kun tarvitaan automaattista toimintaa tai etäohjausta, se voidaan yhdistää oikein mitoitettuun TeSys-kontaktoriin.

Soveltuu erotukseen

Schneider Electric ilmoittaa GV3P80:n olevan soveltuva erotukseen standardin IEC 60947-1 mukaisesti.

Tämä mahdollistaa sen käytön piirin erotuselementtinä asianmukaisissa huolto- ja turvallisuusmenettelyissä.

Käyttöjännite jopa 690 V

• Nimellinen käyttöjännite Ue: jopa 690 V AC.
• Taajuus: 50/60 Hz.
• Nimellinen eristysjännite Ui: 690 V AC.
• Iskunkestävä jännite Uimp: 6 kV.
• Perinteinen lämpövirta Ith: 80 A.

Lämpöhäviö

Schneider Electric ilmoittaa 8 W:n tehonhäviön per napa.

Tämä on huomioitava keskuksen lämpöhäviötä laskettaessa, erityisesti kun samaan koteloon asennetaan useita teholaitteita.

Asennus DIN-kiskoon tai levylle

GV3P80 voidaan asentaa kahdella pääasiallisella tavalla:

• Kiinnitys 35 mm:n symmetriselle DIN-kiskolle.
• Asennus levylle 3 M4-ruuvilla.

Se voidaan asentaa sekä pystysuoraan että vaakasuoraan Schneider Electricin määrittelemissä olosuhteissa.

Schneider Electric GV3P80:n mitat

• Leveys: 55 mm.
• Korkeus: 132 mm.
• Syvyys: 136 mm.
• Paino: noin 0,96 kg.
• Väri: tummanharmaa.

GV3-sarja tarjoaa näin suojaa suuritehoisille moottoreille säilyttäen vain 55 mm:n vakiomittaisen leveyden.

Mekaaninen ja sähköinen kestävyys

Schneider Electric ilmoittaa:

• Mekaaninen kestävyys: 50 000 sykliä.
• Sähköinen kestävyys: 20 000 sykliä AC-3:ssa 415 V:lla ja nimellisvirralla.
• Enimmäiskytkentätaajuus: 25 sykliä tunnissa.
• Käyttö: jatkuva.

Suojausluokka

• Laitteen suojausluokka: IP20 standardin IEC 60529 mukaisesti.
• Kotelon iskunkestävyys: IK09.

Moottorinsuojakytkin on asennettava sähkökaappiin tai -koteloon, joka tarjoaa asennusympäristön edellyttämän suojausluokan.

Ympäristöolosuhteet

• Käyttölämpötila: -20...60 °C.
• Säilytyslämpötila: -40...80 °C.
• Käyttökorkeus: jopa 3 000 m.
• Tulenkesto: 960 °C standardin IEC 60695-2-11 mukaisesti.
• Tärinänkesto: jopa 4 gn välillä 5–300 Hz määritellyissä olosuhteissa.

Yhdistäminen TeSys-kontaktoreihin

GV3P80 voidaan yhdistää Schneider Electric TeSys -kontaktoreihin täydellisen moottorin käynnistimen muodostamiseksi.

Tässä kokoonpanossa:

• GV3P80 tarjoaa lämpö- ja magneettisuojan.
• Kontaktori hoitaa sähköisen kytkennän ja irtikytkennän etänä.
• Apuosat mahdollistavat merkinannon, lukitukset ja automaation.

Koska lämpösuoja on jo integroitu, erillistä lämpörelettä ei tarvita, kun GV3P80:ää käytetään sen säätöalueella ja Schneider Electricin ilmoittaman koordinoinnin mukaisesti.

Schneider Electric GV3P80:n käyttökohteet

Sen 70–80 A:n alue ja kyky suojata jopa 45 kW:n moottoreita 400/415 V:lla mahdollistavat käytön monissa teollisuuslaitteissa:

• Kolmivaihemoottorit.
• Suuritehoiset pumput.
• Kompressorit.
• Teollisuuspuhaltimet.
• HVAC-laitteet.
• Pumppausjärjestelmät.
• Kuljetinhihnat.
• Teollisuuskoneet.
• Prosessilaitteet.
• Automaatio-ohjauskeskukset.
• Suorat moottorin käynnistimet.

Ei sisällä vikavirtasuojaa

GV3P80 on magneettiterminen moottorinsuojakytkin. Se suojaa ylikuormitukselta, oikosuluilta ja vaihehäviöltä, mutta ei sisällä vikavirtasuojaa maavuotovirtoja vastaan.

Kun asennus edellyttää vikavirtasuojaa, on lisäksi asennettava sopiva vikavirtalaite.

Schneider Electric GV3P80:n tekniset ominaisuudet

• Merkki: Schneider Electric.
• Viite: GV3P80.
• Sarja: TeSys Deca.
• Perhe: TeSys GV3.
• Runkokoko: koko 3.
• Tyyppi: moottorinsuojakatkaisija / magneettiterminen moottorinsuojakytkin.
• Käyttökohde: moottorien suojaus.
• Napojen lukumäärä: 3P.
• Tekniikka: lämpö-magneettinen.
• Nimellisvirta: 80 A.
• Lämpösäätöalue: 70–80 A.
• Magneettinen laukaisuvirta: 1 120 A.
• Vaihehäviöherkkyys: kyllä.
• Moottorin enimmäisteho 400/415 V: 45 kW.
• Moottorin enimmäisteho 500 V: 45 kW.
• Moottorin enimmäisteho 690 V: 55 kW.
• Icu 230/240 V: 65 kA.
• Icu 400/415 V: 50 kA.
• Icu 440 V: 50 kA.
• Icu 500 V: 12 kA.
• Icu 690 V: 6 kA.
• Ics 400/415 V: 60 % Icu:sta, 30 kA.
• Käyttökategoria: A / AC-3.
• Käyttöjännite Ue: jopa 690 V AC.
• Taajuus: 50/60 Hz.
• Eristysjännite Ui: 690 V AC.
• Iskunkestävä jännite Uimp: 6 kV.
• Perinteinen lämpövirta Ith: 80 A.
• Tehonhäviö: 8 W per napa.
• Ohjaustapa: kiertokahva.
• Soveltuu erotukseen: kyllä.
• Liittimet: EverLink BTR.
• Kiristysmomentti 25 mm²: 5 Nm.
• Kiristysmomentti 35 mm²: 8 Nm.
• Asennus: 35 mm DIN-kisko tai levy.
• Leveys: 55 mm.
• Korkeus: 132 mm.
• Syvyys: 136 mm.
• Paino: noin 0,96 kg.
• Suojausluokka: IP20.
• Kotelon iskunkestävyys: IK09.
• Mekaaninen kestävyys: 50 000 sykliä.
• Sähköinen kestävyys: 20 000 sykliä AC-3:ssa 415 V:lla.
• Enimmäiskytkentätaajuus: 25 sykliä/h.
• Käyttölämpötila: -20...60 °C.
• Säilytyslämpötila: -40...80 °C.
• Enimmäiskäyttökorkeus: 3 000 m.
• Päästandardit: EN/IEC 60947-2 ja EN/IEC 60947-4-1.
• EAN: 3606481304568.

Korkean kapasiteetin moottorinsuojakytkin EverLink-liitännöillä

Schneider Electric TeSys Deca GV3P80 tarjoaa kompaktin ratkaisun suuritehoisten kolmivaihemoottoreiden suojaamiseen. Sen 70–80 A:n lämpöalue, 1 120 A:n magneettinen laukaisu ja 50 kA:n katkaisukyky 400/415 V:lla mahdollistavat käytön jopa 45 kW:n moottoreissa vaativissa teollisuusasennuksissa.

EverLink-liittimet auttavat säilyttämään luotettavan sähköliitännän pitkällä aikavälillä, ja 55 mm:n koko, DIN-asennus sekä mahdollisuus yhdistää se TeSys-kontaktoreihin helpottavat kompaktien ja koordinoitujen käynnistimien rakentamista.

Tärkeää: GV3P80 tarjoaa moottorin magneettitermisen suojan, mutta ei sisällä vikavirtasuojaa. Lämpösuoja on säädettävä moottorin todellisen nimellisvirran mukaan, ja katkaisukyky on varmistettava asennuspisteen oikosulkuvirtaa vastaan.
