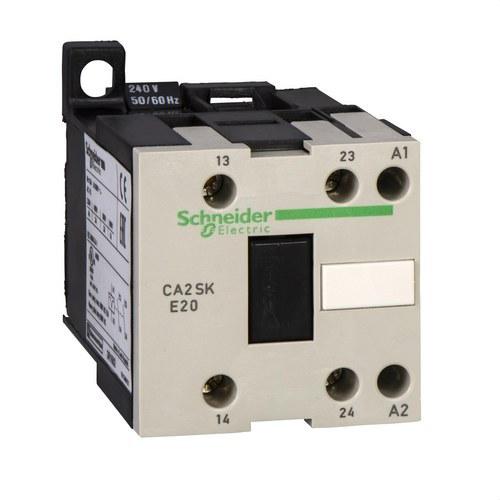

CA2-SKE-kontaktori 2 NO + 0 NC vaihto 10 A 220 V AC

Schneider Electricin CA2-SKE 2 NA -kontaktori kuuluu TeSys-sarjaan, joka tunnetaan korkeasta laadustaan ja luotettavuudestaan piirikontrollissa. Tämä kontaktori on ihanteellinen ohjauspiirien sovelluksiin, erityisesti AC-15 ja DC-13 -käyttöluokissa, joita käytetään usein sähkömagneettisten kuormien, kuten kontaktorien ja solenoidien, ohjaamiseen koneiden ja automaatiojärjestelmien ohjauksessa.

Tässä mallissa on 2 normaalisti avointa (NA) kontaktia, mikä mahdollistaa sen käytön erilaisissa ohjaussovelluksissa, joissa vaaditaan piirikytkentää vaihtovirta- tai tasavirtatiloissa. Sen tavanomainen lämpövirta on jopa 10 A 55 °C:n ympäristölämpötilassa, mikä mahdollistaa CA2-SKE:n käsitellä kuormaa ilman, että se vaarantaa toimintatehokkuuden. Lisäsuojaksi suositellaan käytettäväksi 10 A:n gL-tyyppisiä sulakkeita, jotka ovat VDE 0660- ja IEC 60947 -standardien mukaisia, mikä takaa asianmukaisen ylikuormitus- ja oikosulkusuojan.

CA2-SKE on yhteensopiva jopa 690 V AC nimellisjännitteellä ja maksimitaajuudella 400 Hz, mikä tekee siitä monipuolisen vaihtoehdon erilaisiin sähköasennuksiin. Sen suunnittelu mahdollistaa toiminnan 220 V AC -kontrollipiirissä 50/60 Hz, mikä helpottaa sen integrointia monien eri alueiden sähköisiin ohjausjärjestelmiin.

Kontaktorin kompakti muotoilu, mitoiltaan 58 mm korkea, 45 mm leveä ja 68 mm syvä, ja paino vain 0,132 kg, helpottaa sen asentamista ahtaisiin tiloihin ilman suorituskyvyn heikkenemistä. Tämä laite voidaan asentaa sekä DIN-kiskoon että levyille, mikä tarjoaa suuren joustavuuden integroida se sähkökaappeihin tai kytkentätauluihin.

Yksi CA2-SKE -kontaktorin merkittävistä ominaisuuksista on sen korkea kestävyys. Sen mekaaninen kestävyys jopa 10 miljoonaa sykliä mahdollistaa pitkät käyttöjaksot ilman jatkuvaa huoltoa. Lisäksi sen toimintanopeus on jopa 1200 sykliä tunnissa, mikä tekee siitä sopivan vaihtoehdon toistuvaan tai suurtaajuiseen kytkentään.

Kontaktorin suorituskyky on myös erinomainen energiatehokkuuden kannalta. Sen kutsukulutus on 23 VA 20 °C:ssa ja ylläpitokulutus vain 4,9 VA, mikä edistää suurempaa toimintatehokkuutta ja alentaa pitkän aikavälin energiakustannuksia. Lisäksi laitteen lämpöhäviö on vain 1,5 W, mikä auttaa ylläpitämään optimaalisia toimintalämpötiloja ja pidentää laitteiston käyttöikää.

Tekniset tiedot

• Kontaktien kokoonpano: 2 NA (normaalisti avoin).
• Tavanomainen lämpövirta (Ith): 10 A 55 °C:ssa.
• Nimellinen käyttöjännite (Ue): ≤ 690 V AC, 50/60 Hz.
• Ohjausjännite (Uc): 220 V AC, 50/60 Hz.
• Asennus: DIN-kiskoon tai levylle.
• Liitäntä: Ruuviliittimet jäykille kaapeleille 1,5-6 mm² ja taipuisille kaapeleille 0,35-6 mm².
• Mekaaninen kestävyys: 10 miljoonaa sykliä.
• Toimintanopeus: Jopa 1200 sykliä/t.
• Kutsukulutus: 23 VA.
• Ylläpitokulutus: 4,9 VA.
• Mitat: 58 mm korkeus, 45 mm leveys, 68 mm syvyys.
• Paino: 0,132 kg.

CA2-SKE tarjoaa myös erinomaisen lämpö- ja mekaanisen kestävyyden. Laitteen liittimet on suunniteltu kestämään erilaisia kaapeleita, sekä kiinteitä että taipuisia, joiden koko vaihtelee 1,5-6 mm² jäykille kaapeleille ja 0,35-6 mm² taipuisille kaapeleille. Tämä kontaktori mahdollistaa myös jopa kahden kaapelin liittämisen samaan liittimeen, mikä tarjoaa suuremman joustavuuden asennuksessa ja piirikokonaisuuksien järjestelyssä.

Mitä tulee sen vasteaikaan, kontaktori avaa NA-kontaktit 6-8 ms kelan deaktivoinnin jälkeen ja sulkee kontaktit 7-14 ms aktivoinnin yhteydessä, mikä tekee siitä nopean ja tehokkaan vaihtoehdon piirikytkentään reaaliajassa.

Keskeiset edut

• Korkea kestävyys: Jopa 10 miljoonaa mekaanista sykliä takaavat laitteen pitkän käyttöiän.
• Joustava asennus: Yhteensopiva sekä DIN-kiskoon että levyille asennettavaksi, mikä helpottaa sen integrointia erilaisiin sähköasennuksiin.
• Alhainen energiankulutus: Vähäinen energiankulutus sekä kutsu- että ylläpitotilassa, mikä varmistaa pitkän aikavälin tehokkuuden.
