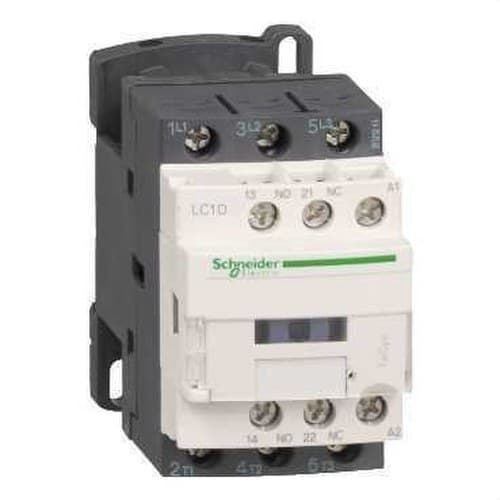

Kontaktori 12A 1 NO/1 NC 48V 50-60HZ

Schneider Electric TeSys Deca LC1D12E7 -kontaktori on 3-napainen teho-kontaktori, jossa on 3 normaalisti avointa pääkontaktia, suunniteltu moottoreiden ja resistiivisten kuormien ohjaukseen ammattimaisissa sähköasennuksissa. Sen nimellinen käyttövirta on 12 A AC-3- ja AC-3e-luokissa jopa 440 V:iin asti, mikä mahdollistaa jopa 5,5 kW:n moottoreiden ohjauksen 380-400 V:lla, ja siinä on 48 V AC -ohjauskela 50/60 Hz.

Kolmen päätehokontaktin lisäksi siinä on vakiona 2 apukosketinta, 1 normaalisti avoin ja 1 normaalisti suljettu, mikä helpottaa sen integrointia merkinanto-, lukitus- ja automaatiopiireihin. Sen kompakti 45 mm leveä rakenne, ruuviliittimet sekä mahdollisuus asentaa sekä DIN-kiskoon että levylle tekevät LC1D12E7:stä monipuolisen ratkaisun moottorinohjauskeskuksiin, koneisiin ja HVAC-laitteisiin.

TeSys Deca -kontaktori moottorinohjaukseen

LC1D12E7 kuuluu Schneider Electricin TeSys Deca -sarjaan, joka on kehitetty sähkökuormien ohjaus- ja kytkentäsovelluksiin. Se soveltuu erityisesti kolmivaihemoottoreiden ohjaukseen erillisellä signaalilla, joka syötetään sen sähkömagneettiselle kelalle.

Kun kela saa 48 V AC -ohjausjännitteen, kolme normaalisti avointa pääkontaktia vaihtavat tilaansa ja syöttävät kuorman. Kun ohjausjännite poistetaan, mekanismi palauttaa kontaktit lepoasentoon ja katkaisee tehopiirin.

12 A AC-3- ja AC-3e-luokissa

Schneider Electric määrittää tälle laitteelle 12 A:n nimellisen käyttövirran jopa 440 V:iin asti AC-3- ja AC-3e-luokissa, jotka on tarkoitettu pääasiassa moottorinohjaukseen.

AC-3-luokka kattaa tavalliset oikosulkumoottoreiden käynnistys- ja pysäytyssovellukset, kun taas AC-3e vastaa valmistajan määrittämiä nykyaikaisia moottorinohjauksen vaatimuksia ilmoitetuissa olosuhteissa.

Jopa 5,5 kW:n moottori 400 V:lla

AC-3-luokassa sallittu moottoriteho vaihtelee syöttöjännitteen mukaan:

• 220-230 V: enintään 3 kW.
• 380-400 V: enintään 5,5 kW.
• 415-440 V: enintään 5,5 kW.
• 500 V: enintään 7,5 kW.
• 660-690 V: enintään 7,5 kW.

Tavallisessa 400 V:n kolmivaiheverkossa tämä kontaktori soveltuu siis enintään 5,5 kW:n moottoreiden kytkentään AC-3-luokassa, kunhan moottorin nimellisvirta ja muut käyttöolosuhteet ovat yhteensopivia laitteen kanssa.

Jopa 25 A resistiivisille kuormille AC-1-luokassa

Moottorinohjauksen lisäksi Schneider Electric LC1D12E7:ää voidaan käyttää ei-induktiivisille tai hieman induktiivisille kuormille. AC-1-luokassa se sallii jopa 25 A:n nimellisen käyttövirran 440 V:lla ja enintään 60 °C:n ympäristölämpötilassa.

Tämä laajentaa sen käyttöaluetta sähkölämmitykseen, vastuksiin ja muihin AC-1-yhteensopiviin kuormiin.

48 V AC 50/60 Hz -ohjauskela

Merkintä E7 tunnistaa tässä viitteessä 48 V AC -ohjauskelan, joka on yhteensopiva 50 ja 60 Hz:n verkkojen kanssa.

Ohjausjännitteen käyttö tehopiirin tavanomaista jännitettä alempana mahdollistaa kontaktorin integroinnin automaatioihin, joita ohjataan releillä, ohjelmoitavilla logiikoilla, termostaateilla, painekytkimillä ja muilla yhteensopivilla ohjauslaitteilla.

3 normaalisti avointa pääkontaktia

Pääpiirin kokoonpano on 3P (3 NO). Kolme tehopoolia ovat normaalisti auki, kun kela on jännitteetön, ja sulkeutuvat samanaikaisesti, kun kontaktori saa kytkentäkäskyn.

Tämä rakenne soveltuu erityisesti kolmivaihekuormien kytkentään, sillä sen avulla kaikki kolme vaihetta voidaan avata ja sulkea yhdellä laitteella.

Integroitu apukosketin 1 NO + 1 NC

Pääkontaktien lisäksi LC1D12E7 sisältää vakiona kaksi apukosketinta: 1 NO + 1 NC.

Näitä koskettimia voidaan käyttää useisiin ohjauspiirin toimintoihin:

• Kontaktorin sähköinen lukitus.
• Tilan merkinanto.
• Takaisinkytkentä ohjelmoitavalle logiikalle tai ohjaimelle.
• Keskinäinen lukitus muiden kontaktorien kanssa.
• Merkkivalojen ja apulaitteiden ohjaus.

Tehdasasennus mahdollistaa monien automaatioiden toteuttamisen ilman erillisen apukosketinlohkon lisäämistä heti alussa.

Sovellukset moottoreissa, koneissa ja ilmastoinnissa

Schneider Electric on suunnitellut TeSys Deca -sarjan teollisuus- ja HVAC-sovelluksiin. LC1D12E7-viitettä voidaan käyttää sähköisten rajojensa puitteissa esimerkiksi seuraavissa kohteissa:

• Kolmivaiheiset sähkömoottorit.
• Pumput ja hydrauliyksiköt.
• Puhaltimet ja poistopuhaltimet.
• Ilmastointi- ja ilmanvaihtolaitteet.
• Kompressorit, jotka soveltuvat sen käyttöluokkaan.
• Teollisuuskoneet.
• Kuljetinjärjestelmät.
• Vastukset ja sähkölämmitys.
• Automaatio- ja ohjauskeskukset.
• Ohjaus- ja kytkentäjärjestelmät.

Käyttöluokat AC-1, AC-3, AC-3e ja AC-4

Schneider Electricin dokumentaatio kattaa tälle viitteelle käyttöluokat AC-1, AC-3, AC-3e ja AC-4.

AC-4-sovelluksissa, joissa moottorin kytkentä on vaativampaa, Schneider Electric ilmoittaa viitetehoksi 3,7 kW 400 V:lla. Tällaisissa sovelluksissa on erityisen tärkeää tarkistaa valintataulukot ja suunniteltu kytkentätaajuus.

Tehopiiri jopa 690 V AC

Kontaktorin pääpiiri sallii nimellisen käyttöjännitteen jopa 690 V AC:iin, taajuusalueella 25-400 Hz Schneider Electricin määrittelemien ehtojen mukaisesti.

Se on myös tarkoitettu tietyille tasavirtasovelluksille, joissa pääpiirin jännite on enintään 300 V DC, kunhan valmistajan ilmoittamia käyttö- ja kytkentäehtoja noudatetaan.

Kompakti rakenne, leveys vain 45 mm

Schneider Electric LC1D12E7 yhdistää teho- ja aputoiminnot kompaktissa rungossa, mikä helpottaa sen integrointia tilarajoitteisiin sähkökeskuksiin.

• Leveys: 45 mm.
• Korkeus: 77 mm.
• Syvyys: 86 mm.
• Nettopaino: noin 0,325 kg.

45 mm:n leveys mahdollistaa useiden kontaktorien ja suojalaitteiden asentamisen pienessä tilassa kaapin sisällä.

Asennus DIN-kiskoon tai levylle

LC1D12E7 tukee asennusta DIN-kiskoon tai suoraan levylle, mikä tuo joustavuutta sähkökeskuksen suunnitteluun ja asennukseen.

DIN-kiskoasennus helpottaa erityisesti asennusta yhdessä moottorinsuojien, lämpöreleiden ja muiden moottorikäynnistimissä käytettävien modulaaristen komponenttien kanssa.

Ruuviliittimet

Tässä viitteessä käytetään ruuviliittimiä sähköliitäntöihin. Tämä järjestelmä tarjoaa tukevan johtimien liitoksen ja helpottaa asennusta, huoltoa sekä kiristyksen tarkistamista.

Schneider Electric on suunnitellut sarjan siten, että sekä teholiitännät että kela ja apukoskettimet ovat etupuolelta käsiteltävissä, mikä yksinkertaistaa kaapelointia keskuksen sisällä.

Korkea sähköinen kestävyys

Schneider Electric ilmoittaa LC1D12E7:lle jopa 2 miljoonan sähköisen käyttösyklin kestävyyden 12 A:lla, 440 V:lla ja AC-3-luokassa.

Tämä kytkentäkyky mahdollistaa sen käytön ammattisovelluksissa, joissa kontaktorin on tehtävä suuri määrä kytkentöjä käyttöikänsä aikana, aina määriteltyjen sähköisten ja ympäristöolosuhteiden puitteissa.

IP20-etusuojaus

Laitteen etupuolella on IP20-suojausluokka standardin IEC 60529 mukaisesti.

Kyseessä on kaappiasennukseen tarkoitettu komponentti, joten se on asennettava koteloon, joka tarjoaa ympäristön edellyttämän suojausluokan ja rajoittaa pääsyn jännitteisiin osiin.

Schneider Electric LC1D12E7:n tekniset tiedot

• Merkki: Schneider Electric.
• Viite: LC1D12E7.
• Sarja: TeSys Deca.
• Lyhyt nimi: LC1D.
• Tuotetyyppi: teho-kontaktori.
• Käyttökohde: moottorinohjaus ja resistiiviset kuormat.
• Napojen määrä: 3P.
• Pääkoskettimet: 3 NO.
• Integroitu apukoskettimet: 1 NO + 1 NC.
• Nimellisvirta AC-3: 12 A jopa 440 V:iin asti.
• Nimellisvirta AC-3e: 12 A jopa 440 V:iin asti.
• Nimellisvirta AC-1: 25 A jopa 440 V:lla 60 °C:ssa.
• Moottoriteho 220-230 V AC-3: 3 kW.
• Moottoriteho 380-400 V AC-3: 5,5 kW.
• Moottoriteho 415-440 V AC-3: 5,5 kW.
• Moottoriteho 500 V AC-3: 7,5 kW.
• Moottoriteho 660-690 V AC-3: 7,5 kW.
• Moottoriteho 400 V AC-4: 3,7 kW.
• Kelan jännite: 48 V AC.
• Kelan taajuus: 50/60 Hz.
• Suurin käyttöjännite AC: 690 V.
• Suurin käyttöjännite DC: 300 V.
• Käyttöluokat: AC-1, AC-3, AC-3e ja AC-4.
• Liitintyyppi: ruuvi.
• Asennus: DIN-kisko tai levy.
• Etupuolen suojausluokka: IP20.
• Leveys: 45 mm.
• Korkeus: 77 mm.
• Syvyys: 86 mm.
• Nettopaino: noin 0,325 kg.
• Sähköinen kestävyys: jopa 2 miljoonaa sykliä 12 A AC-3:lla ja 440 V:lla.
• Päästandardit: IEC/EN 60947-4-1 ja IEC/EN 60947-5-1.

Kompakti ratkaisu moottorinohjauskeskuksiin

Schneider Electric TeSys Deca LC1D12E7 yhdistää 12 A:n AC-3/AC-3e-virran, 5,5 kW:n moottorikapasiteetin 400 V:lla, kolme normaalisti avointa pääkontaktia, integroidut apukoskettimet 1 NO + 1 NC sekä 48 V AC -kelan vain 45 mm:n levyiseen laitteeseen.

Mahdollisuus asentaa se DIN-kiskoon tai levylle, ruuviliitännät sekä yhteensopivuus moottorinohjauksen ja resistiivisten kuormien kanssa mahdollistavat sen helpon integroinnin teollisuuskeskuksiin, koneisiin ja ilmastointijärjestelmiin.

Tärkeää: kontaktori suorittaa kytkentätoimintoja eikä korvaa ylikuormitus- ja oikosulkusuojausta. Moottorisovelluksissa se on yhdistettävä moottorinsuojakytkimeen, ylikuormitusreleeseen tai oikein mitoitetuihin suojauslaitteisiin, jotka vastaavat asennuksen virtaa ja ominaisuuksia.
