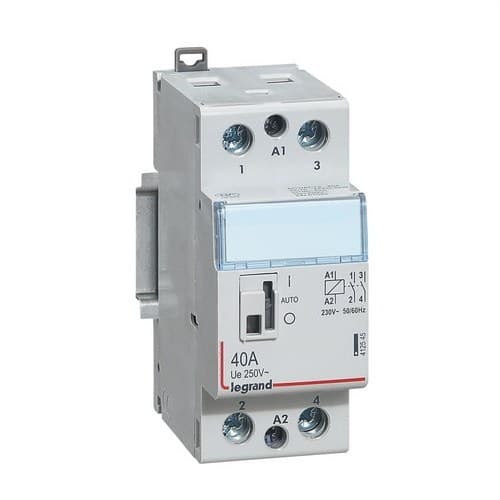

Kontaktori 40A 2NO 230V

Legrandin kontaktor CX³ 412545 on modulaarinen laite, joka on suunniteltu sähkökuormien etäohjaukseen. Siinä on 2 napaa ja 2 normaalisti avointa kosketinta, nimellisvirta 40 ampeeria ja ohjauskela 230 voltin vaihtojännitteelle.

Se soveltuu erityisesti kuormien, kuten valaistuspiirien, lämmitysjärjestelmien ja pumppujen, kytkentään. DIN-kiskoon asennettava rakenne, 2 moduulin koko ja etupuolen käsiohjaus helpottavat sen integrointia asuin-, liike- ja muihin automaatio- ja ohjausasennuksiin.

Legrand CX³ -kontaktor 40 ampeeria ja 2 normaalisti avointa kosketinta

Viitenumero 412545 kuuluu Legrandin CX³-modulaaristen kontaktorien valikoimaan. Siinä on 2 normaalisti avointa teho-kosketinta, jotka pysyvät auki, kun kela ei ole jännitteinen, ja sulkeutuvat, kun laite saa vastaavan ohjaussignaalin.

Tämän rakenteen avulla sähkökuorma voidaan kytkeä päälle ja pois ulkoisella ohjauksella, jolloin ohjauspiiri ja tehopiiri pysyvät erillään.

230 voltin ohjauskela

Kontaktorissa on 230 voltin vaihtojännitteinen ohjauskela. Legrand ilmoittaa viritysjännitealueeksi 195–253 volttia.

Kun kelalle syötetään jännite, mekanismi ohjaa teho-koskettimet ja mahdollistaa kytketyn kuorman syötön. Kun ohjaussignaali poistuu, koskettimet palaavat normaaliin tilaansa.

Jopa 40 ampeerin virta

Legrand 412545:n sallittu käyttövirta on 40 ampeeria AC-7a- tai AC-1-luokissa, joita käytetään pääasiassa resistiivisille tai hieman induktiivisille kuormille.

AC-7b- tai AC-3-luokissa, jotka liittyvät tiettyihin moottorikuormiin, Legrandin ilmoittama käyttövirta on 22 ampeeria.

Kontaktorin valinnassa on huomioitava sekä virta että kuorman tyyppi ja sitä vastaava käyttöluokka.

250 voltin käyttöjännite

Tämä kaksinapainen kontaktori on suunniteltu toimimaan 250 voltin vaihtojännitteellä. Sen 2 napaa mahdollistavat kahden johtimen samanaikaisen kytkennän yhdellä ohjauskäskyllä.

Tämä rakenne sopii erityisesti yksivaiheisiin piireihin ja muihin laitteen sähköisiin ominaisuuksiin yhteensopiviin sovelluksiin.

Valaistuksen, lämmityksen ja pumppujen ohjaus

Legrand määrittelee tämän kontaktorin suuritehoisten kuormien ohjaukseen, mukaan lukien valaistusasennukset, lämmitysjärjestelmät ja pumput.

Laite mahdollistaa ohjaussignaalin avulla tehopiirin kytkemisen päälle ja pois, mikä helpottaa sen liittämistä termostaatteihin, aikakytkimiin, energianhallintajärjestelmiin ja muihin yhteensopiviin automaatiolaitteisiin.

Etupuolen käsiohjaus

Legrand CX³ 412545:ssa on etupuolelta käytettävä käsiohjaus, joka on saatavilla vastaavan suojuksen poistamisen jälkeen.

Tämän ohjauksen avulla kontaktoria voidaan käyttää suoraan testaukseen, tarkistukseen ja huoltoon. Legrand ilmoittaa mahdollisuuden valita pysyvä kytkentä- tai katkaisutila ilman automaattista palautusta.

Modulaarinen 2 moduulin koko

Kontaktori on suunniteltu asennettavaksi DIN-kiskoon, ja sen leveys vastaa 2 moduulia, mikä helpottaa sen sijoittamista yhdessä johdonsuojakatkaisijoiden, vikavirtasuojien, aikakellojen, impulssireleiden ja muiden modulaaristen laitteiden kanssa.

Siinä on kaksi DIN-kiskokiinnikettä, ylä- ja alaosassa, asennuksen ja irrotuksen helpottamiseksi.

Yhteensopiva syöttökamman kanssa

Rakenne mahdollistaa haarukkamallisen syöttökamman asentamisen yläpuolelta, mikä helpottaa tiettyjä sähkönjakelun kokoonpanoja keskuksen sisällä.

CX³-valikoima mahdollistaa näin siistin asennuksen ja helpottaa johdotusta, kun käytetään yhteensopivia modulaarisia laitteita.

Merkintäpidike piirin tunnistamiseen

Etupuolella on merkintäpidike, jonka avulla kontaktorin ohjaama kuorma tai piiri voidaan tunnistaa selkeästi.

Tämä ominaisuus on erityisen hyödyllinen keskuksissa, joissa on useita laitteita, sillä se helpottaa huoltoa, tarkastusta ja piirien paikantamista.

Yhteensopiva Legrandin lisävarusteiden kanssa

Kontaktoria voidaan täydentää yhteensopivilla lisävarusteilla. Legrand ilmoittaa erityisesti mahdollisuuden asentaa lisävarusteen viitteellä 412431, mikä laajentaa laitteen ohjaus- ja merkinantotoimintoja.

Soveltuu erilaisille valaistuskuormille

Legrand ilmoittaa eri valaistustekniikoille omat kuormitusarvonsa. Hehkulampuille suurin ilmoitettu kuorma on 5 000 wattia.

Loisteputkiasennuksissa suurin ilmoitettu kapasiteetti on 3 100 volttiampeeria, kun taas duo-piireissä se nousee 3 400 volttiampeeriin. Rinnakkaiskompensoiduissa loisteputkiasennuksissa ilmoitettu arvo on 1 400 volttiampeeria.

Suojaus ja standardit

Kontaktorin IP2X-suojausluokka ja valmistus IEC/EN 61095 -standardin mukaisesti soveltuvat sähkömekaanisille kontaktoreille kotitalous- ja vastaaviin käyttökohteisiin.

Viitenumerolla 412545 on lisäksi CX³-valikoiman viralliset tuotesertifikaatit.

Legrand 412545:n tekniset tiedot

• Merkki: Legrand.
• Valikoima: CX³.
• Viite: 412545.
• EAN: 3245064125451.
• Tuotetyyppi: modulaarinen teho-kontaktori.
• Napojen määrä: 2.
• Normaalisti avoimet koskettimet: 2.
• Normaalisti suljetut koskettimet: ei yhtään.
• Käyttövirta AC-7a tai AC-1: 40 ampeeria.
• Käyttövirta AC-7b tai AC-3: 22 ampeeria.
• Nimellinen käyttöjännite: 250 volttia vaihtojännitettä.
• Kelan nimellisjännite: 230 volttia vaihtojännitettä.
• Viritysjännitealue: 195–253 volttia.
• Sovellukset: valaistus, lämmitys ja pumput.
• Etupuolen käsiohjaus: kyllä.
• Asennus: DIN-kisko.
• Moduulien määrä: 2.
• Leveys: 68 millimetriä.
• Korkeus: 94 millimetriä.
• Syvyys: 35,6 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Suojausluokka: IP2X.
• Hehkulamppujen enimmäiskuorma: 5 000 wattia.
• Loisteputkien enimmäiskuorma: 3 100 volttiampeeria.
• Loisteputkien enimmäiskuorma duo-piirissä: 3 400 volttiampeeria.
• Rinnakkaiskompensoitujen loisteputkien enimmäiskuorma: 1 400 volttiampeeria.
• Yhteensopiva lisävarusteiden kanssa: kyllä.
• Legrandin ilmoittama lisävaruste: viite 412431.
• Standardi: IEC/EN 61095.

Kaksinapainen kontaktori kuormien automaatioon

Legrand CX³ 412545 yhdistää jopa 40 ampeerin virran, 2 normaalisti avointa kosketinta ja 230 voltin kelan 2 moduulin modulaariseen rakenteeseen.

Sen etupuolen käsiohjaus, DIN-kiskoasennus, yhteensopivuus lisävarusteiden kanssa sekä kyky ohjata valaistusta, lämmitystä ja pumppuja tekevät siitä käytännöllisen ratkaisun sähkökuormien automatisointiin jakokeskuksesta käsin.
