Kontaktori 40A 4NO 230V

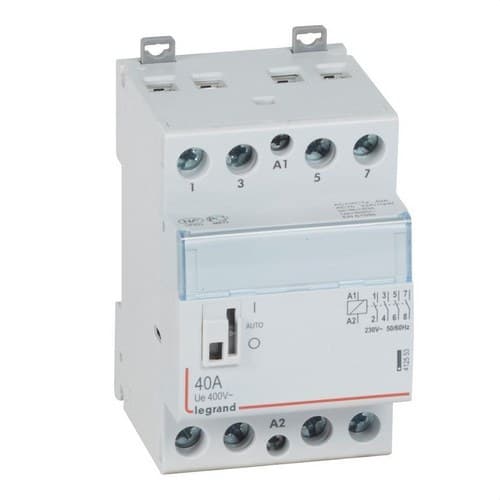

Legrand CX³ -kontaktori 412553 on modulaarinen laite, joka on tarkoitettu suuritehoisten sähkökuormien ohjaukseen. Siinä on 4 napaa ja 4 normaalisti avointa kosketinta, nimellisvirta 40 ampeeria sekä 230 voltin vaihtovirtakela.

DIN-kiskoon sähkökaappeihin asennettavaksi suunniteltu laite mahdollistaa esimerkiksi lämmitysjärjestelmien, valaistuspiirien ja pumppujen ohjauksen ohjaussignaalin avulla. Sen modulaarinen rakenne ja etupuolen käsiohjaus helpottavat sekä asennusta keskukseen että tarkastus- ja huoltotoimenpiteitä.

Legrand CX³ -kontaktori 40 ampeerille ja 4 normaalisti avoimelle koskettimelle

Viitenumero 412553 kuuluu Legrandin CX³-modulikontaktorien valikoimaan. Siinä on 4 normaalisti avointa teho-kosketinta, joten koskettimet pysyvät auki, kun kela ei ole aktivoituna, ja sulkeutuvat, kun kontaktori saa vastaavan ohjaussignaalin.

Tämä kokoonpano mahdollistaa useiden johtimien samanaikaisen kytkennän yhdellä sähköisellä komennolla, mikä helpottaa automaatiota ja erilaisten kuormien etäohjausta.

230 voltin ohjauskela

Kontaktori sisältää 230 voltin vaihtovirtakäyttöisen vetokelan. Legrandin teknisen tiedotteen mukaan sallittu vetojännitealue on 195–253 volttia.

Kun kela saa jännitteen, sisäinen mekanismi muuttaa teho-koskettimien tilan. Kun ohjaussignaali poistuu, koskettimet palaavat vastaavaan toimintaasentoonsa.

40 ampeerin nimellisvirta

Legrand 412553 sallii 40 ampeerin käyttövirran luokissa AC-7a tai AC-1, jotka liittyvät pääasiassa resistiivisiin tai hieman induktiivisiin kuormiin.

Luokissa AC-7b tai AC-3 Legrandin ilmoittama käyttövirta on 22 ampeeria. Kontaktori on valittava aina kuorman tyypin ja käyttökategorian mukaan, ei pelkästään suurimman nimellisvirran perusteella.

Käyttökohteet lämmityksessä, valaistuksessa ja pumpuissa

Legrand suosittelee tätä kontaktoria suurta kulutusta vaativien kuormien ohjaukseen, mukaan lukien sähköinen lämmitys, valaistusjärjestelmät ja pumput.

Kontaktori erottaa ohjauspiirin tehopiiristä, jolloin pienempitehoinen sähköinen signaali voi ohjata pääkuorman kytkentää ja irtikytkentää.

Tämä ominaisuus on erityisen hyödyllinen automatisoiduissa asennuksissa, sähkötauluissa, energianhallintajärjestelmissä ja piireissä, jotka vaativat toistuvia kytkentöjä tai ulkoisista laitteista tapahtuvaa ohjausta.

4 napaa jopa 400 voltin piireihin

Laitteessa on 4 napaa, ja se on suunniteltu 400 voltin vaihtojännitteelle. Tämä rakenne mahdollistaa sen käytön asennuksissa, joissa useita johtimia on kytkettävä yhtä aikaa.

Kaikki 4 pääkosketinta ovat normaalisti avoimia. Mallissa ei ole normaalisti suljettuja pääkoskettimia.

Etupuolen käsiohjaus testaukseen ja huoltoon

Kontaktorissa on etupuolelta käytettävä käsiohjaus, joka on saatavilla vastaavan kannen poistamisen jälkeen. Tämän mekanismin avulla voidaan suorittaa testaus- ja huoltotoimintoja suoraan laitteessa.

Ohjaus mahdollistaa pysyvät kytkentä- tai irtikytkentäasennot ilman automaattista palautusta, mikä helpottaa tiettyjä tarkastuksia asennus-, vianetsintä- ja huoltotöiden aikana.

3 moduulin modulaarinen rakenne

Legrand CX³ 412553 on suunniteltu asennettavaksi DIN-kiskoon sähkökaapeissa, ja sen leveys vastaa 3 moduulia.

Siinä on kaksi kiinnitysjärjestelmää DIN-kiskoon, yksi yläosassa ja toinen alaosassa, mikä helpottaa laitteen asennusta ja irrotusta.

Se mahdollistaa myös haarukkamallisen jakokamman asentamisen yläpuolelta, mikä yksinkertaistaa tiettyjä syöttöratkaisuja keskuksessa.

Merkintäpidike piirin tunnistamiseen

Etupuolella on merkintäpidike, jonka avulla kontaktorin ohjaama piiri tai kuorma voidaan tunnistaa visuaalisesti. Tämä on erityisen käytännöllistä sähkötauluissa, joissa on paljon ohjaus- ja suojalaitteita.

Selkeä tunnistus helpottaa käyttöönottoa, tarkastusta, huoltoa ja vikojen paikantamista.

Yhteensopiva Legrand-apulaitteiden kanssa

Kontaktoriin voidaan liittää yhteensopivia Legrand-apulaitteita. Valmistaja ilmoittaa erikseen mahdollisuuden yhdistää siihen apulaite viitteellä 412431, mikä mahdollistaa merkinanto- tai ohjaustoimintojen laajentamisen projektin tarpeiden mukaan.

Soveltuvuus erilaisille valaistuskuormille

Yleisten tehosovellusten lisäksi Legrand ilmoittaa erityiset arvot eri valaistuskuormille. Suurin ilmoitettu kuorma hehkulampuille on 5 000 wattia.

Loistelampuille suurin ilmoitettu kapasiteetti on 3 100 volttiampeeria, 3 400 volttiampeeria duo-piireissä ja 1 400 volttiampeeria tietyissä rinnakkaiskompensoiduissa asennuksissa.

Nämä arvot on huomioitava yhdessä valaisimien ja ohjattavan piirin ominaisuuksien kanssa.

Mitat ja asennus

Kontaktorin leveys on 68 millimetriä, korkeus 94 millimetriä ja syvyys 53,4 millimetriä. Legrandin ilmoittama asennussyvyys on 44 millimetriä.

Sen modulaarinen rakenne mahdollistaa asentamisen yhdessä johdonsuojakatkaisijoiden, vikavirtasuojien, aikakytkimien, impulssireleiden ja muiden suojaus- ja automaatiolaitteiden kanssa sähkökaappiin.

Suojaus ja standardit

Legrand 412553:n suojausluokka on IP2X, ja se on valmistettu standardin IEC/EN 61095 mukaisesti, joka koskee kotitalous- ja vastaaviin käyttökohteisiin tarkoitettuja sähkömekaanisia kontaktoreita.

Legrand 412553:n tekniset ominaisuudet

• Merkki: Legrand.
• Tuotesarja: CX³.
• Viite: 412553.
• EAN: 3245064125536.
• Tuotetyyppi: modulaarinen teho-kontaktori.
• Napojen määrä: 4.
• Normaalisti avoimet koskettimet: 4.
• Normaalisti suljetut koskettimet: ei yhtään.
• Käyttövirta AC-7a tai AC-1: 40 ampeeria.
• Käyttövirta AC-7b tai AC-3: 22 ampeeria.
• Nimellinen käyttöjännite: 400 volttia vaihtovirtaa.
• Kelan nimellisjännite: 230 volttia vaihtovirtaa.
• Vetojännitealue: 195–253 volttia.
• Asennus: DIN-kisko.
• Leveys: 3 moduulia.
• Fyysinen leveys: 68 millimetriä.
• Korkeus: 94 millimetriä.
• Syvyys: 53,4 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Suojausluokka: IP2X.
• Etupuolen käsiohjaus: kyllä.
• Merkintäpidike: kyllä.
• Mahdollisuus lisätä apulaitteita: kyllä.
• Legrandin ilmoittama yhteensopiva apulaite: viite 412431.
• Suurin kuorma hehkulampuille: 5 000 wattia.
• Suurin kuorma loistelampuille: 3 100 volttiampeeria.
• Standardi: IEC/EN 61095.

Modulaarinen kontaktori suuritehoisten kuormien automatisointiin

Legrand CX³ 412553 yhdistää 4 normaalisti avointa kosketinta, jopa 40 ampeerin kapasiteetin ja 230 voltin ohjauskelan, tarjoten kompaktin ratkaisun lämmityksen, valaistuksen, pumppujen ja muiden yhteensopivien kuormien sähköiseen ohjaukseen.

DIN-kiskoasennus, 3 moduulin rakenne, etupuolen käsiohjaus, merkintäpidike ja mahdollisuus lisätä apulaitteita helpottavat sen integrointia asuin-, liike- ja muihin sähköasennuksiin, joissa tarvitaan luotettavaa ja keskitettyä tehopiirien kytkentää.
