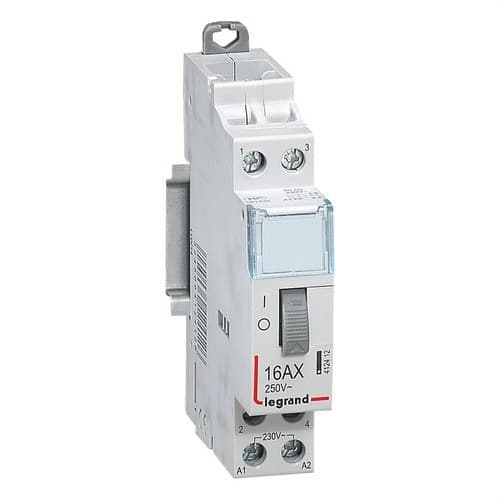

Telerele 16A 2NA BOB. 230V

Legrand CX³ 412412 -impulssirele on modulaarinen laite, joka on suunniteltu sähköpiirien ohjaukseen impulssien avulla. Sen nimellisvirta on 16 ampeeria, kaksinapainen kokoonpano 2 normaalisti avointa kosketinta ja ohjauskela 230 voltin vaihtojännitteelle.

Sen toiminta mahdollistaa koskettimien tilan vaihtamisen aina, kun se vastaanottaa sähköisen impulssin, joten se on erityisen käytännöllinen saman piirin ohjaamiseen useista painikkeista. Se on yleinen ratkaisu valaistuspiirien keskitettyyn ohjaukseen asunnoissa, liikerakennuksissa ja muissa sähköasennuksissa.

Legrand CX³ kaksinapainen 16 ampeerin impulssirele

Viite 412412 kuuluu Legrandin CX³-moduulivalikoimaan. Sen kokoonpano sisältää 2 normaalisti avointa kosketinta, jolloin kahden koskettimen samanaikainen ohjaus on mahdollista kelan toiminnan avulla.

Koskettimien nimellisvirta on 16 ampeeria ja tehopiirin nimellisjännite on enintään 250 voltin vaihtojännite, mikä soveltuu tavanomaisiin ohjaus- ja automaattisovelluksiin sähköasennuksissa.

Ohjaus sähköimpulsseilla

Toisin kuin tavallinen kontaktori, joka vaatii kelan jatkuvaa syöttöä tietyn tilan säilyttämiseksi, impulssirele käyttää ohjausimpulsseja koskettimien mekaaniseen vaihtamiseen.

Jokainen kelalle saapuva impulssi muuttaa laitteen tilaa. Tämä mahdollistaa piirin ohjaamisen useilla samaan järjestelmään kytketyillä painikkeilla ilman, että asennukseen tarvitsee tehdä vaihtokytkin- ja ristikytkentäratkaisuja, kun ohjauspisteitä on paljon.

230 voltin ohjauskela

Legrand 412412 sisältää vaihtovirtakelan, jonka nimellinen ohjausjännite on 230 volttia. Valmistajan teknisten tietojen mukaan se hyväksyy ohjausjännitteen alueen 210–250 volttia.

Hyväksytty toimintataajuus on 50–60 hertsiä, mikä helpottaa sen integrointia tavanomaisiin 230 voltin sähköasennuksiin.

2 normaalisti avointa kosketinta

Tässä impulssireleessä on 2 normaalisti avointa kosketinta, eli 2 NA tai 2 NO. Siinä ei ole normaalisti suljettuja eikä vaihtokoskettimia.

Kun vastaava ohjausimpulssi saapuu, mekanismi vaihtaa koskettimien asentoa ja pitää uuden tilan mekaanisesti, kunnes uusi impulssi vastaanotetaan.

Ideaali valaistuspiireihin, joita ohjataan useasta pisteestä

Yksi impulssireleiden yleisimmistä käyttökohteista on valaistuksen ohjaus useista painikkeista. Vaihtokytkin- ja ristikytkentäyhdistelmien sijaan painikkeet lähettävät impulsseja sähkötaulussa asennettuun impulssireleeseen.

Tämä järjestelmä on erityisen hyödyllinen käytävissä, portaikoissa, yhteisissä tiloissa, suurissa huoneissa, liikerakennuksissa ja muissa tiloissa, joissa samaa piiriä on voitava ohjata useasta pisteestä.

Modulaarinen asennus DIN-kiskoon

Legrand CX³ 412412 on suunniteltu asennettavaksi DIN-kiskoon sähkötauluissa. Se vie vain 1 moduulin, mikä mahdollistaa tilan tehokkaan hyödyntämisen yhdessä johdonsuojakatkaisijoiden, vikavirtasuojien ja muiden moduulilaitteiden kanssa.

Sen leveys on 17,8 millimetriä, korkeus 95 millimetriä ja kokonaissyvyys noin 70,2 millimetriä. Legrandin ilmoittama asennussyvyys on 44 millimetriä.

Keskitetty ohjaus mekaanisella toiminnalla

Legrand luokittelee tämän laitteen keskitetyn ohjauksen mekanismiksi. Mekaaninen lukitus säilyttää koskettimien tilan jokaisen impulssin jälkeen, jolloin piiriä voidaan hallita ilman, että ohjaussignaalia tarvitsee pitää jatkuvasti aktiivisena.

Tämä ominaisuus tekee impulssireleestä erityisen sopivan asennuksiin, joissa sähköohjaus halutaan keskittää eri pisteistä painikkeiden avulla.

Yhteensopiva sarjan apulaitteiden kanssa

Vakiomalliset CX³-impulssireleet on suunniteltu yhteensopiviksi tiettyjen Legrandin apulaitteiden ja lisävarusteiden kanssa, mikä mahdollistaa ohjauksen laajentamisen tai järjestelmän mukauttamisen asennuksen erityistarpeisiin.

Mahdollisen apulaitteen valinnassa on aina tarkistettava sen yhteensopivuus viitteen 412412 ja suunnitellun sähkökaavion kanssa.

Legrand 412412:n tekniset ominaisuudet

• Merkki: Legrand.
• Sarja: CX³.
• Viite: 412412.
• EAN: 3245064124126.
• Tuotetyyppi: modulaarinen impulssirele.
• Toiminto: keskitetty ohjaus impulssien avulla.
• Toimintatapa: mekaaninen.
• Napojen määrä: 2.
• Normaalisti avoimien koskettimien määrä: 2.
• Normaalisti suljettujen koskettimien määrä: 0.
• Vaihtokoskettimien määrä: 0.
• Nimellisvirta: 16 ampeeria.
• Tehopiirin jännite: enintään 250 volttia vaihtovirtaa.
• Kelan nimellisjännite: 230 volttia vaihtovirtaa.
• Ohjausjännitteen alue: 210–250 volttia.
• Ohjaustaajuus: 50–60 hertsiä.
• Asennus: DIN-kisko.
• Moduulien määrä: 1.
• Leveys: 17,8 millimetriä.
• Korkeus: 95 millimetriä.
• Syvyys: 70,2 millimetriä.
• Asennussyvyys: 44 millimetriä.
• Sovellettava standardi: EN 60669-2-2.

Kompakti ratkaisu piirin ohjaamiseen useista painikkeista

Legrand CX³ 412412 -impulssirele yhdistää 16 ampeerin kytkentäkyvyn, kaksi normaalisti avointa kosketinta ja 230 voltin kelan kompaktissa, vain 1 moduulin kokoisessa muodossa.

Sen impulssitoiminta yksinkertaistaa erityisesti sellaisten asennusten suunnittelua, joissa piiriä on ohjattava useista pisteistä. DIN-kiskoasennuksen ja Legrand CX³ -moduulisarjaan kuulumisen ansiosta se on käytännöllinen ratkaisu valaistuksen ja muiden yhteensopivien piirien ohjaukseen sähkötaulusta.
