Ajastettu rele IRT IRTA

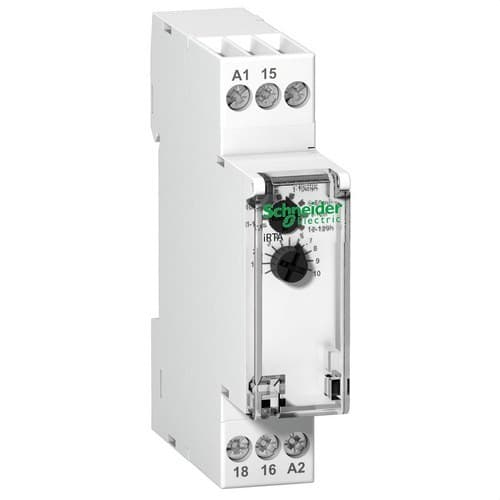

Schneider Electric Acti9 iRTA A9E16065 -aikarele on modulaarinen laite, joka on suunniteltu toteuttamaan kuorman päällekytkentäviive. Kun releeseen kytketään syöttöjännite, ajastus alkaa ja asetetun ajan kuluttua lähtökosketin vaihtaa tilaansa ja aktivoi kytketyn piirin. Se tarjoaa laajan säädettävän alueen 0,1 sekunnista 100 tuntiin, sisältää 1 vaihtokosketin, jopa 8 A, ja tukee syöttöä 24–240 V AC 50/60 Hz tai 24 V DC.

Vain 18 mm leveän modulaarisen rakenteensa ja 35 mm DIN-kiskokiinnityksen ansiosta A9E16065 voidaan integroida helposti automaatio-, ohjaus-, valaistus-, ilmastointi- ja muihin sähköasennuksiin, joissa kuorman käynnistystä halutaan viivästyttää määrätyn ajan.

Aikarele päällekytkentäviiveellä

Schneider Electric iRTA:n päätehtävä on viivästyttää kuorman energisointia. Toiminta alkaa heti, kun releeseen kytketään jännite.

Toimintajakso on yksinkertainen:

• Syöttöjännite kytketään iRTA:han.
• Ajastussykli alkaa automaattisesti.
• Asetetun ajan aikana lähtökosketin pysyy alkuperäisessä tilassaan.
• Kun ajastus T päättyy, rele vaihtaa lähtökoskettimen tilan.
• Kytketty kuorma tai ohjauspiiri voidaan tämän jälkeen energisoida.

Tämä toiminto vastaa ON-delay- eli päällekytkentäviivettä ja on hyödyllinen, kun laitteen on käynnistyttävä toisen laitteen jälkeen tai kun sähköistä käskyä halutaan viivästyttää tarkoituksella.

Säädettävä ajastus 0,1 sekunnista 100 tuntiin

Yksi A9E16065:n tärkeimmistä eduista on sen laaja ajastusalue. Schneider Electric mahdollistaa ajan asettamisen välillä:

• Minimiaika: 0,1 sekuntia.
• Maksimiaika: 100 tuntia.

Tämä vastaa enintään 360 000 sekuntia ja mahdollistaa yhden releen käytön hyvin erilaisissa sovelluksissa, lyhyistä sekunnin murto-osien viiveistä useiden tuntien odotusaikoihin ennen aktivointia.

Säätö etupaneelin kiertovalitsimella

Aika asetetaan suoraan releen etupuolelta kiertovalitsimella. Tämä helpottaa käyttöönottoa ja mahdollistaa ajastuksen muuttamisen ilman ulkoista ohjelmointia.

Schneider Electric ilmoittaa säädön tarkkuudeksi ±10 % asteikon loppuarvosta ja toistotarkkuudeksi ±0,5 %, kun olosuhteet pysyvät vakaina.

1 vaihtokosketin lähtönä

iRTA:ssa on 1 C/O-vaihtokosketin, jota kutsutaan myös vaihtokoskettimeksi tai SPDT-koskettimeksi. Tässä rakenteessa on yhteinen kosketin, joka vaihtaa normaalisti suljetun ja normaalisti avoimen lähdön välillä.

Vaihtokosketin tuo joustavuutta erilaisiin ohjauslogiikoihin, sillä sen avulla voidaan käyttää sekä lepo- että aktivoitua tilaa ajastuksen päätyttyä.

Jopa 8 A:n kytkentäkyky

Schneider Electric ilmoittaa lähtökoskettimelle:

• Nimelliskäyttövirta: 8 A / 250 V AC.
• Nimelliskäyttövirta: 8 A / 250 V DC.
• Minimikytkentäkuorma: 10 mA / 5 V DC.

Todellinen kytkentäkyky on tarkistettava kuorman tyypin mukaan, erityisesti kun ohjataan induktiivisia kuormia, kontaktoreita, magneettiventtiilejä tai muita laitteita, jotka voivat aiheuttaa kytkentävirtoja tai ylijännitteitä avautumisen aikana.

Yleissyöttö 24–240 V AC

Schneider Electric A9E16065 tukee laajaa syöttöjännitealuetta, mikä helpottaa sen käyttöä erilaisissa sähkötauluissa ilman tarvetta valita useita eri jänniteversioita.

• Vaihtovirtasyöttö: 24–240 V AC.
• Toleranssi: noin ±10 %.
• Taajuus: 50/60 Hz.
• Tasavirtasyöttö: 24 V DC.
• Toleranssi DC:llä: noin ±10 %.

Tämä joustavuus on erityisen hyödyllinen konevalmistajille, huoltohenkilöstölle ja asentajille, jotka työskentelevät eri ohjausjännitteillä.

LED-merkkivalot toiminnan seurantaan

Releessä on etuosan LED-merkkivalot, jotka helpottavat tilan tarkistamista.

• Vihreä LED: osoittaa syöttöjännitteen olevan läsnä.
• Vilkkuva ilmaisu: näyttää, että ajastussykli on käynnissä.

Visuaalinen ilmaisu kertoo nopeasti, onko rele jännitteellinen ja lasketaanko asetettua aikaa vielä.

Asennus 35 mm DIN-kiskoon

A9E16065 on suunniteltu kiinteään asennukseen 35 mm symmetriselle DIN-kiskolle, joten se voidaan asentaa yhdessä johdonsuojakatkaisijoiden, vikavirtasuojien, kontaktorien, impulssireleiden ja muiden Acti9-moduulien kanssa.

Sen pieni leveys mahdollistaa käytön myös ahtaissa keskuksissa.

Vain 18 mm leveä

Schneider Electric Acti9 iRTA vie vain 2 x 9 mm, mikä vastaa 1 standardimoduulia eli 18 mm.

Sen mitat ovat noin:

• Leveys: 18 mm.
• Korkeus: 93 mm.
• Syvyys: 72 mm.
• Paino: noin 65 g.

Tämä kompakti muoto mahdollistaa ajastustoiminnon lisäämisen sähkötauluun minimaalisella tilantarpeella.

Liitäntä tunneliliittimillä

Rele käyttää tunneliliittimiä, jotka helpottavat johtimien turvallista kytkentää.

Schneider Electric ilmoittaa liitäntäkapasiteetiksi esimerkiksi:

• Ilman pääteholkkia: enintään 2 jäykkää johdinta 2,5 mm².
• Pääteholkin kanssa: enintään 2 monisäikeistä johdinta 1,5 mm².

Liitännät on tehtävä valmistajan ohjeiden mukaisesti ja käytettävän johtimen ominaisuudet huomioiden.

Ohjauspulssin vähimmäiskesto

Teknisessä dokumentaatiossa määritellään ohjauspulssin vähimmäiskestoksi yli 100 ms kyseisissä ohjausolosuhteissa.

Tämä on huomioitava, kun rele integroidaan painikkeilla, logiikoilla tai muilla laitteilla ohjattuihin järjestelmiin, jotka voivat tuottaa lyhyitä signaaleja.

Nopea palautumisaika

Schneider Electric määrittelee enimmäispalautumisajaksi noin 100 ms jännitteen katkeamisen jälkeen.

Tämä ominaisuus mahdollistaa uuden ajastussyklin käynnistymisen pian sen jälkeen, kun syöttö on katkaistu ja palautettu oikein.

Korkea mekaaninen kestävyys

Acti9 iRTA on suunniteltu tarjoamaan pitkä käyttöikä automaatiosovelluksissa:

• Mekaaninen kestävyys: yli 5 000 000 sykliä.
• Sähköinen kestävyys: yli 100 000 sykliä AC-1-luokassa.

Todellinen sähköinen käyttöikä voi vaihdella jännitteen, virran, kuorman luonteen ja kytkentätiheyden mukaan.

IP20-suojausluokka

Laitteen suojausluokka yksittäisenä komponenttina on IP20.

Se on tarkoitettu asennettavaksi keskuksen tai kotelon sisään, joka tarjoaa asianmukaisen suojan ympäristöä vastaan ja rajoittaa pääsyn jännitteisiin osiin.

Laaja käyttölämpötila-alue

Schneider Electric A9E16065 voi toimia seuraavissa ympäristöolosuhteissa:

• Käyttölämpötila: -5...55 °C.
• Säilytyslämpötila: -40...70 °C.

Nämä arvot mahdollistavat sen käytön monenlaisissa sisätilojen sähkötauluissa Schneider Electricin määrittelemissä olosuhteissa.

Schneider Electric A9E16065:n käyttökohteet

Päällekytkentäviivettä voidaan käyttää monissa automaatio- ja ohjausjärjestelmissä, esimerkiksi:

• Kuormien peräkkäinen käynnistys.
• Kontaktoreiden aktivoinnin viive.
• Ajastettu valaistuksen ohjaus.
• Ilmanvaihto ja ilmastointi.
• Pumppausjärjestelmät.
• Pienten laitteiden automaatio.
• Teollisuuskoneet.
• Rakennusten sähkötaulut.
• Käynnistyssekvenssit.
• Hälytys- ja merkinanto-ohjaus.

Laitteiden peräkkäinen käynnistys

Yleinen käyttökohde on estää useiden kuormien käynnistyminen samanaikaisesti. iRTA:ta voidaan käyttää viiveen lisäämiseen eri kontaktorien kytkennän väliin, jolloin käynnistysvirtojen huiput eivät osu yhtä aikaa.

Sitä voidaan käyttää myös silloin, kun apulaite halutaan aktivoida vasta sen jälkeen, kun toinen järjestelmä on toiminut tietyn ajan.

Ero iRTA:n ja muiden ajastimien välillä

A9E16065 viittaa nimenomaan iRTA:han, jossa on päällekytkentäviive. Sitä ei pidä sekoittaa muihin Acti9-sarjan aikareleisiin, joilla on erilaisia toimintoja, kuten poiskytkentäviive tai monitoimiajastus.

iRTA:ssa sykli alkaa, kun itse releen syöttö kytketään, ja lähtö vaihtaa tilaansa asetetun T-ajan päätyttyä.

Schneider Electric A9E16065:n tekniset tiedot

• Merkki: Schneider Electric.
• Viite: A9E16065.
• Sarja: Acti9.
• Perhe: iRT.
• Lyhytnimi: iRTA.
• Tyyppi: aikarele.
• Toiminto: päällekytkentäviive.
• Toiminta: viivästyttää kuorman energisointia.
• Ajastusalue: 0,1 sekuntia - 100 tuntia.
• Vastaava alue: 0,1–360 000 sekuntia.
• Säätötapa: etupuolen kiertovalitsin.
• Tarkkuusvirhe: ±10 % asteikon loppuarvosta.
• Toistotarkkuus: ±0,5 %.
• Lähtökoskettimet: 1 C/O.
• Koskettimen nimellisvirta: 8 A / 250 V AC.
• Nimellisvirta DC:llä: 8 A / 250 V DC.
• Minimikuorma: 10 mA / 5 V DC.
• Syöttöjännite AC: 24–240 V AC.
• Taajuus: 50/60 Hz.
• Syöttöjännite DC: 24 V DC.
• Vähimmäispulssin kesto: yli 100 ms.
• Enimmäispalautumisaika: noin 100 ms.
• Merkinanto: etuosan LED.
• Syöttöilmaisin: vihreä LED.
• Ajastuksen aikainen ilmaisu: vilkkuva LED.
• Asennus: kiinteä 35 mm symmetriselle DIN-kiskolle.
• Moduulileveys: 2 x 9 mm.
• Leveys: 18 mm.
• Korkeus: 93 mm.
• Syvyys: 72 mm.
• Paino: noin 65 g.
• Väri: valkoinen.
• Liittimet: tunnelityyppi.
• Suojausluokka: IP20.
• Mekaaninen kestävyys: yli 5 miljoonaa sykliä.
• Sähköinen kestävyys: yli 100 000 sykliä AC-1:ssä.
• Käyttölämpötila: -5...55 °C.
• Säilytyslämpötila: -40...70 °C.
• EAN: 3606480377419.

Yksinkertainen ja kompakti ajastus sähkötauluihin

Schneider Electric Acti9 iRTA A9E16065 tarjoaa yksinkertaisen ratkaisun sähkökuormien kytkennän viivästyttämiseen ilman ohjelmoitavaa logiikkaa tai ohjainta. Sen 0,1 sekunnista 100 tuntiin ulottuva alue mahdollistaa käytön hyvin erilaisissa sekvensseissä pelkällä etusäädöllä.

Yleissyöttö 24–240 V AC, mahdollisuus toimia myös 24 V DC:llä, 8 A:n vaihtokosketin ja vain 18 mm:n koko helpottavat sen integrointia lukuisiin automaatio-, ohjaus- ja jakokeskuksiin.

Tärkeää: A9E16065 on ohjaus- ja aikarele, eikä se sisällä suojaa ylikuormitusta, oikosulkua tai maavuotoa vastaan. Kuormalla ja piirillä tulee olla asianmukaiset sähköiset suojaukset. Kun kuorma ylittää releen koskettimen kapasiteetin tai käyttöluokan, sitä on ohjattava oikein mitoitettavalla kontaktorilla tai tehoreleellä.
