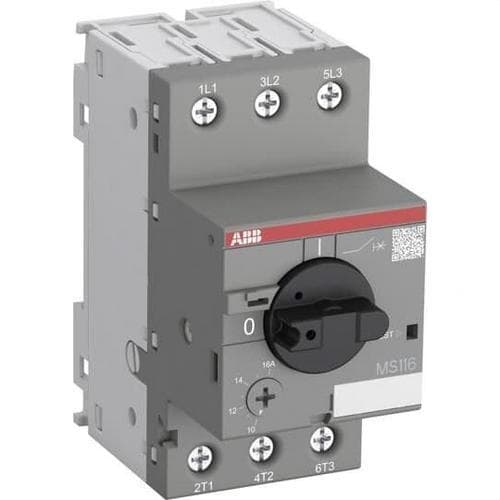

Moottorinsuoja MS116-4.0 2.5-4A

ABB:n moottorinsuojakytkin MS116-4.0, viitenumero 1SAM250000R1008, on moottoreiden käsikäyttöinen suojakytkin, jonka lämpöasetusalue on 2,5–4 A. Se yhdistää lämpösuojan ylikuormitusta vastaan ja sähkömagneettisen suojan oikosulkuja vastaan sekä vaiheenmenetyksen tunnistuksen, mahdollistaen moottorin suojauksen ja ohjauksen yhdellä kompaktilla laitteella.

3-napaisena, laukaisuluokalla 10A ja käyttökatkaisukyvyllä jopa 50 kA / 400 V AC, MS116-4.0 soveltuu yksi- ja kolmivaihesovelluksiin. Kolmivaiheisille moottoreille AC-3-kategoriassa ABB ilmoittaa nimellistehoksi enintään 1,5 kW / 400 V.

Säätöalue 2,5–4 A

ABB MS116-4.0:n lämpölaukaisija voidaan säätää välille 2,5–4 A, jotta suojaus voidaan sovittaa asennetun moottorin nimellisvirtaan.

Säätö tulee tehdä moottorin tyyppikilven tietojen ja asennuksen ominaisuuksien mukaan, jolloin moottorinsuojakytkin reagoi jatkuviin ylikuormituksiin ilman koko laitteen vaihtoa, kun käytössä ovat tällä alueella olevat moottorit.

Lämpö- ja sähkömagneettinen suojaus

MS116 sisältää kaksi pääasiallista suojausjärjestelmää:

• Lämpösuoja: toimii pitkittyneitä ylikuormituksia vastaan, jotka voivat aiheuttaa moottorin liiallisen lämpenemisen.
• Sähkömagneettinen suoja: tarjoaa nopean vasteen suurille oikosulkuvirroille.

Tämän viitteen hetkellinen magneettinen laukaisu on asetettu arvoon 50 A.

Suojaus vaiheenmenetystä vastaan

ABB MS116 -moottorinsuojakytkin on herkkä vaiheenmenetykselle. Tämä ominaisuus on erityisen tärkeä kolmivaihemoottoreissa, sillä yhden vaiheen puuttuminen voi aiheuttaa virtaepätasapainoa, vääntömomentin alenemista ja moottorin ylikuumenemista.

Laukaisuluokka 10A

MS116-4.0 kuuluu ABB:n määrittämään laukaisuluokkaan 10A. Tämä luokka määrittelee suojauksen aikakäyttäytymisen ylikuormitustilanteissa ja soveltuu erityisesti moottoreille, joilla on tavanomaiset käynnistysajat.

Katkaisukyky 50 kA / 400 V

ABB ilmoittaa tälle viitteelle käyttökatkaisukyvyn Ics 50 kA / 400 V AC. Sen lopullinen katkaisukyky Icu on 75 kA samalla jännitteellä.

Arvot vaihtelevat käyttöjännitteen mukaan:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Jopa 1,5 kW / 400 V AC-3:ssa

Kolmivaihemoottorisovelluksissa, käyttöluokassa AC-3 ja 400 V syötöllä, ABB ilmoittaa MS116-4.0:n nimelliskäyttötehoksi enintään 1,5 kW.

Lopullinen valinta tulee tehdä moottorin valmistajan ilmoittaman nimellisvirran perusteella, sillä se on ensisijainen viite lämpösuojan oikeaan säätämiseen.

3 napaa kolmivaihemoottoreille ja yksivaihesovelluksiin

MS116-4.0:ssa on 3 pääkontaktia. Se soveltuu erityisesti kolmivaihemoottorien suojaukseen, mutta ABB huomioi myös MS116-sarjan käytön yksivaihesovelluksissa asianmukaisen kytkentäkaavion mukaisesti.

Integroitu erotustoiminto

Moottorin suojauksen lisäksi laitteessa on erotuskytkintoiminto. Kiertokahva mahdollistaa piirin manuaalisen kytkemisen ja irtikytkemisen sekä selkeän ON- ja OFF-asentojen osoituksen.

Tämän toiminnon ansiosta moottorinsuojakytkintä voidaan käyttää käsiohjauksen ja erotuksen elementtinä ABB:n määrittämissä rajoissa ja ehdoissa.

Vapaa laukaisumekanismi

MS116 sisältää vapaan laukaisumekanismin. Tämä tarkoittaa, että laite voi avata koskettimensa suojauksen toimiessa, vaikka kahva olisi manuaalisesti kytkentäasennossa.

Tämä ominaisuus estää ohjaimeen kohdistuvan toiminnan estämästä sisäisten suojausten automaattista toimintaa.

Lämpötilakompensointi

Lämpösuoja sisältää kompensoinnin ympäristön lämpötilan vaihteluille. ABB ilmoittaa MS116-sarjalle kompensoidun käyttöalueen välillä -25...+55 °C.

Tämä ominaisuus auttaa säilyttämään lämpölaukaisijan vakaan toiminnan normaalien lämpötilavaihteluiden aikana sähkökeskuksessa.

Kompakti 45 mm:n rakenne

ABB MS116-4.0:n leveys on vain 45 mm, mikä helpottaa sen asentamista automaatio- ja ohjauskeskuksiin, joissa tila on rajallinen.

Sen mitat ovat noin 45 mm leveä, 85,6 mm korkea ja 90 mm syvä, ja nettomassa on noin 265 g.

Asennus DIN-kiskoon

Moottorinsuojakytkin on suunniteltu asennettavaksi standardoidulle DIN-kiskolle, mikä helpottaa sen integrointia kontaktorien, releiden, apulaitteiden ja muiden suojaus- ja ohjauskomponenttien kanssa.

Pääpiirin liitäntä tehdään ruuviliittimillä.

Laaja valikoima ABB-lisävarusteita

MS116-sarja tukee useita lisävarusteita, joiden avulla moottorinsuojakytkimen toimintoja voidaan laajentaa asennuksen tarpeiden mukaan. Saatavilla olevia vaihtoehtoja ovat muun muassa:

• Apukoskettimet.
• Signaalikoskettimet.
• Alijännitelaukaisijat.
• Laukaisukelat.
• Kolmivaiheiset kampa- ja jakokiskot.
• Syöttölohkot.
• Lukitustarvikkeet luvattomia kytkentöjä vastaan.

Nämä lisävarusteet myydään erikseen ja ne tulee valita keskuksen kokoonpanon mukaan.

IP20-suojausluokka

Moottorinsuojakytkimen kotelointiluokka on IP20. Se on tarkoitettu asennettavaksi asianmukaisiin sähkökeskuksiin tai koteloihin, jotka tarjoavat tarvittavan lisäsuojan kosketusta ja ympäristöolosuhteita vastaan.

ABB MS116-4.0:n käyttökohteet

• Kolmivaihemoottorien suojaus.
• Sähköpumput.
• Puhaltimet ja poistopuhaltimet.
• Yhteensopivat kompressorit.
• Teollisuuskoneet.
• Ilmastointijärjestelmät.
• Kuljetinhihnat.
• Automaatio- ja ohjauskeskukset.
• Laitteet, joissa on enintään 1,5 kW:n moottori / 400 V ja ilmoitetun virta-alueen sisällä.

ABB MS116-4.0:n tekniset tiedot

• Merkki: ABB.
• Viite: 1SAM250000R1008.
• Malli: MS116-4.0.
• Tyyppi: moottorinsuojakytkin / moottorin käsikäyttöinen suojakytkin.
• Napojen määrä: 3.
• Nimellisvirta Ie: 4 A.
• Lämpösäätöalue: 2,5–4 A.
• Laukaisuluokka: 10A.
• Lämpösuoja ylikuormitusta vastaan: kyllä.
• Sähkömagneettinen suoja oikosulkua vastaan: kyllä.
• Herkkä vaiheenmenetykselle: kyllä.
• Hetkellisen magneettisen laukaisun asetus Ii: 50 A.
• Ics / 230 V AC: 50 kA.
• Ics / 400 V AC: 50 kA.
• Ics / 440 V AC: 6 kA.
• Ics / 500 V AC: 6 kA.
• Ics / 690 V AC: 2 kA.
• Icu / 230 V AC: 75 kA.
• Icu / 400 V AC: 75 kA.
• Icu / 440 V AC: 18 kA.
• Icu / 500 V AC: 15 kA.
• Icu / 690 V AC: 3 kA.
• Nimelliskäyttöjännite Ue: enintään 690 V AC.
• Nimellinen eristysjännite Ui: 690 V.
• Taajuus: 50/60 Hz.
• Nimellisteho AC-3 / 400 V: 1,5 kW.
• Erotustoiminto: kyllä.
• Käyttö: ON/OFF-kiertokahva.
• Vapaa laukaisumekanismi: kyllä.
• Lämpötilakompensointi: kyllä.
• Käyttölämpötila-alue: -25...+55 °C.
• Liitäntätyyppi: ruuviliittimet.
• Asennus: DIN-kisko.
• Suojausluokka: IP20.
• Leveys: 45 mm.
• Korkeus: noin 85,6 mm.
• Syvyys: noin 90 mm.
• Nettopaino: noin 0,265 kg.
• EAN: 4013614320316.

Kokonaisvaltainen ja kompakti suoja moottoreille

ABB MS116-4.0 yhdistää ylikuormitus-, oikosulku- ja vaiheenmenetussuojan sekä kytkentä-, irtikytkentä- ja erotustoiminnot vain 45 mm leveässä laitteessa. Sen 2,5–4 A säätöalue mahdollistaa suojauksen sovittamisen eri moottoreille tällä virta-alueella.

Laukaisuluokka 10A, 50 kA:n käyttökatkaisukyky / 400 V sekä mahdollisuus yhdistää laite ABB:n lisävarusteisiin tekevät 1SAM250000R1008:sta erityisen sopivan ratkaisun koneiden, pumppujen, ilmanvaihdon ja teollisuusautomaation sähkökeskuksiin.

Tärkeää: lämpösäätö on asetettava moottorin todellisen nimellisvirran mukaan. Apukoskettimet, laukaisimet ja muut lisävarusteet eivät kuulu vakiomoottorinsuojakytkimeen, vaan ne on hankittava erikseen tarpeen mukaan.
