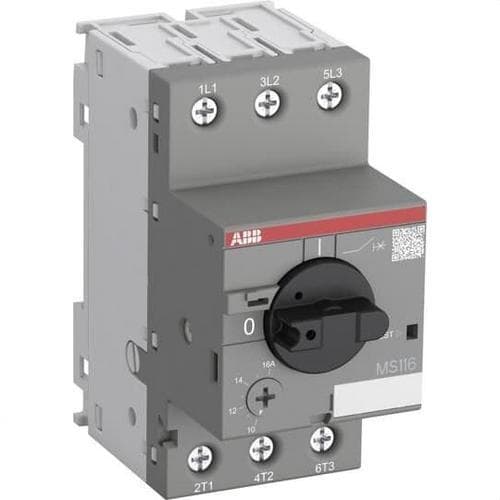

Moottorinsuojakytkin MS116-6.3 4,0-6,3A

ABB:n moottorinsuojakytkin MS116-6.3, viite 1SAM250000R1009, on 3-napainen moottorin käsikäyttöinen suojakytkin, joka on suunniteltu sähkömoottoreiden ohjaukseen ja suojaamiseen ylikuormitusta, oikosulkuja ja vaihehäviötä vastaan. Siinä on 4,0–6,3 A lämpöasetusalue ja se soveltuu erityisesti moottoreille, joiden teho on enintään 2,2 kW / 400 V AC-3.

Tämä ABB MS116 -sarjan moottorinsuojakytkin yhdistää kompaktissa laitteessa erotuksen, käsikäytön ja termomagneettisen suojauksen. Sen käyttökatkaisukyky on jopa 50 kA / 400 V AC, mikä mahdollistaa moottoripiirin suojaamisen ilman lisäsulakkeita, kun asennuksen ominaisuudet ovat ABB:n määrittämien rajojen sisällä.

Kattava suoja sähkömoottoreille

ABB MS116-6.3 on suunniteltu erityisesti suojaamaan moottoreita käytön aikana esiintyviltä tärkeimmiltä sähköisiltä poikkeamilta.

• Suoja ylikuormitusta vastaan: säädettävä lämpöasetus 4,0–6,3 A.
• Suoja oikosulkua vastaan: hetkellinen magneettinen laukaisu kalibroitu arvoon 78,8 A.
• Vaihehäviön tunnistus: auttaa suojaamaan moottoria yhden vaiheen hävitessä.
• Laukaisuluokka: 10A.
• Vapaa laukaisumekanismi: toimii, vaikka ohjain pidettäisiin käsin kytkentäasennossa.

Asetusvirta tulee säätää suojattavan moottorin nimellisvirran mukaan, aina 4,0–6,3 A alueen puitteissa.

Moottoreille enintään 2,2 kW / 400 V

ABB ilmoittaa MS116-6.3-mallille nimellisen käyttötehon 2,2 kW / 400 V AC-3. Tämä tekee siitä sopivan ratkaisun monille kolmivaihemoottoreille, joita käytetään pumpuissa, puhaltimissa, koneissa, LVI-järjestelmissä ja muissa teollisissa tai kaupallisissa sovelluksissa.

Laite soveltuu sekä kolmivaiheisiin että yksivaiheisiin sovelluksiin, kunhan kytkentä ja säätö tehdään ABB:n teknisten ohjeiden mukaisesti.

4,0–6,3 A säätöalue

Moottorinsuojakytkimen lämpösuoja voidaan säätää tarkasti välillä 4,0–6,3 A. Tämän ansiosta suoja voidaan sovittaa moottorin tyyppikilvessä ilmoitettuun nimellisvirtaan.

Oikea säätö auttaa suojaamaan käämitystä pitkäaikaiselta ylikuormitukselta ja estää valitsemasta laitetta, jonka kiinteä virta-arvo ei vastaa moottorin todellisia tarpeita.

Suuri katkaisukyky

ABB MS116-6.3 tarjoaa käyttökatkaisukyvyn Ics 50 kA / 400 V AC. Tämä ominaisuus antaa suuren katkaisukyvyn oikosulkuvirtoja vastaan valmistajan määrittelemissä olosuhteissa.

Hetkellinen magneettinen laukaisu on asetettu arvoon 78,8 A, mikä mahdollistaa nopean toiminnan oikosulkujen yhteydessä ja auttaa rajoittamaan moottorille ja johdotukselle aiheutuvia vaurioita.

Termomagneettinen suoja, laukaisuluokka 10A

Laite käyttää termomagneettista laukaisujärjestelmää. Lämpöosa reagoi pitkäkestoisiin ylikuormituksiin, kun taas magneettinen suoja toimii lähes välittömästi suuren oikosulkuvirran ilmetessä.

Laukaisuluokka 10A soveltuu erityisesti moottorisovelluksiin, joissa käynnistysolosuhteet ovat tavanomaiset, ja se tarjoaa sopivan yhteensovituksen käynnistysajan ja ylikuormitussuojan välillä.

Lämpötilakompensointi

MS116 sisältää lämpötilakompensoinnin välillä -25 ja +55 °C, mikä auttaa säilyttämään lämpösuojan toiminnan tällä kompensoidulla käyttöalueella.

ABB ilmoittaa yleiseksi käyttölämpötila-alueeksi -25...+70 °C ja varastointilämpötila-alueeksi -50...+80 °C.

Pyörivä ohjain selkeällä tilailmaisulla

Moottorinsuojakytkimessä on etupuolen pyörivä ohjain, jolla piiri voidaan kytkeä päälle ja pois käsin. Sen rakenne antaa selkeän visuaalisen ON- ja OFF-asentojen ilmaisun, mikä helpottaa laitteen tilan valvontaa.

MS116:ssa on lisäksi integroitu erotustoiminto, joten sitä voidaan käyttää erotuselementtinä ABB:n määrittelemissä olosuhteissa.

Kompakti 45 mm rakenne

Vain 45 mm leveydellään ABB MS116-6.3 hyödyntää tehokkaasti tilan sähkökaapeissa ja automaatiokeskuksissa.

• Leveys: 45 mm.
• Korkeus: 90 mm.
• Syvyys: 85,6 mm.
• Nettopaino noin: 0,265 kg.

Kompaktit mitat helpottavat asennusta kontaktorien ja muiden moottorin suojaus- ja ohjauskomponenttien rinnalle.

Ruuviliittimillä tehtävä kytkentä

Pääpiirissä käytetään ruuviliittimiä, jotka ovat yleinen ratkaisu teollisuuden sähkökaapeissa niiden kestävyyden ja huollettavuuden ansiosta.

Laitteessa on 3 napaa, ja se on suunniteltu asennettavaksi sähkökaappeihin. Sitä voidaan yhdistää muihin ABB:n komponentteihin täydellisten moottorikäynnistimien rakentamiseksi.

IP20-suojausluokka

Moottorinsuojakytkimen kotelointiluokka on IP20. ABB ilmoittaa pääpiirin liittimille IP10-luokan.

Kuten tämän tyyppisissä sähkölaitteissa, se tulee asentaa koteloon tai kaappiin, joka tarjoaa asennusympäristön ja sovellettavien määräysten edellyttämän suojausluokan.

Laaja valikoima ABB-lisävarusteita

MS116-sarjaa voidaan täydentää erilaisilla lisävarusteilla, joilla laajennetaan koko järjestelmän ilmaisu-, ohjaus- ja suojaustoimintoja.

• Apu- ja signaalikoskettimet.
• Alijännitekäämit.
• Shunttikäämit.
• Syöttölohkot.
• Kolmivaiheiset jakokiskot.
• Lukituslaitteet luvattomien kytkentöjen estämiseksi.

Kunkin lisävarusteen saatavuus ja yhteensopivuus tulee tarkistaa sähkökaapin kokoonpanon mukaan.

ABB MS116-6.3:n tekniset tiedot

• Merkki: ABB.
• Viite: 1SAM250000R1009.
• Malli: MS116-6.3.
• Tyyppi: moottorinsuojakytkin / moottorin käsikäyttöinen suojakytkin.
• Napojen määrä: 3.
• Lämpöasetusalue: 4,0–6,3 A.
• Nimellinen käyttövirta: 6,3 A.
• Nimellisteho 400 V AC-3: 2,2 kW.
• Laukaisuluokka: 10A.
• Suojaus: termomagneettinen.
• Hetkellinen magneettinen laukaisu: 78,8 A.
• Käyttökatkaisukyky Ics / 400 V AC: 50 kA.
• Nimellinen eristysjännite Ui: 690 V.
• Nimellistaajuus: 50/60 Hz.
• Suoja ylikuormitusta vastaan: kyllä.
• Suoja oikosulkua vastaan: kyllä.
• Vaihehäviön tunnistus: kyllä.
• Erotustoiminto: kyllä.
• Vapaa laukaisumekanismi: kyllä.
• Käyttö: pyörivä ohjain.
• Kytkentä: ruuviliittimet.
• Kotelon suojausluokka: IP20.
• Leveys: 45 mm.
• Korkeus: 90 mm.
• Syvyys: 85,6 mm.
• Nettopaino noin: 0,265 kg.

Kompakti ratkaisu moottorien suojaamiseen ja ohjaukseen

ABB MS116-6.3 moottorinsuojakytkin 4,0–6,3 A yhdistää yhteen kompaktiin laitteeseen käsikäytön, erotuksen ja moottorin suojauksen ylikuormitusta, oikosulkuja ja vaihehäviötä vastaan. Sen 45 mm leveys auttaa optimoimaan tilankäytön sähkökaapissa, ja 50 kA:n katkaisukyky / 400 V tarjoaa korkean suojaustason.

2,2 kW / 400 V AC-3 nimellisteholla, säädettävällä asetuksella, 10A-laukaisuluokalla ja yhteensopivuudella useiden ABB-lisävarusteiden kanssa se on sopiva ratkaisu moottorien ohjaus- ja suojakaappeihin teollisuus-, kaupallisissa ja teknisissä asennuksissa.

Tärkeää: riittävän suojauksen varmistamiseksi moottorinsuojakytkimen säätöalueen tulee kattaa moottorin todellinen nimellisvirta. Lopullinen säätö on tehtävä moottorin tyyppikilven ja asennuksen olosuhteiden mukaisesti.
