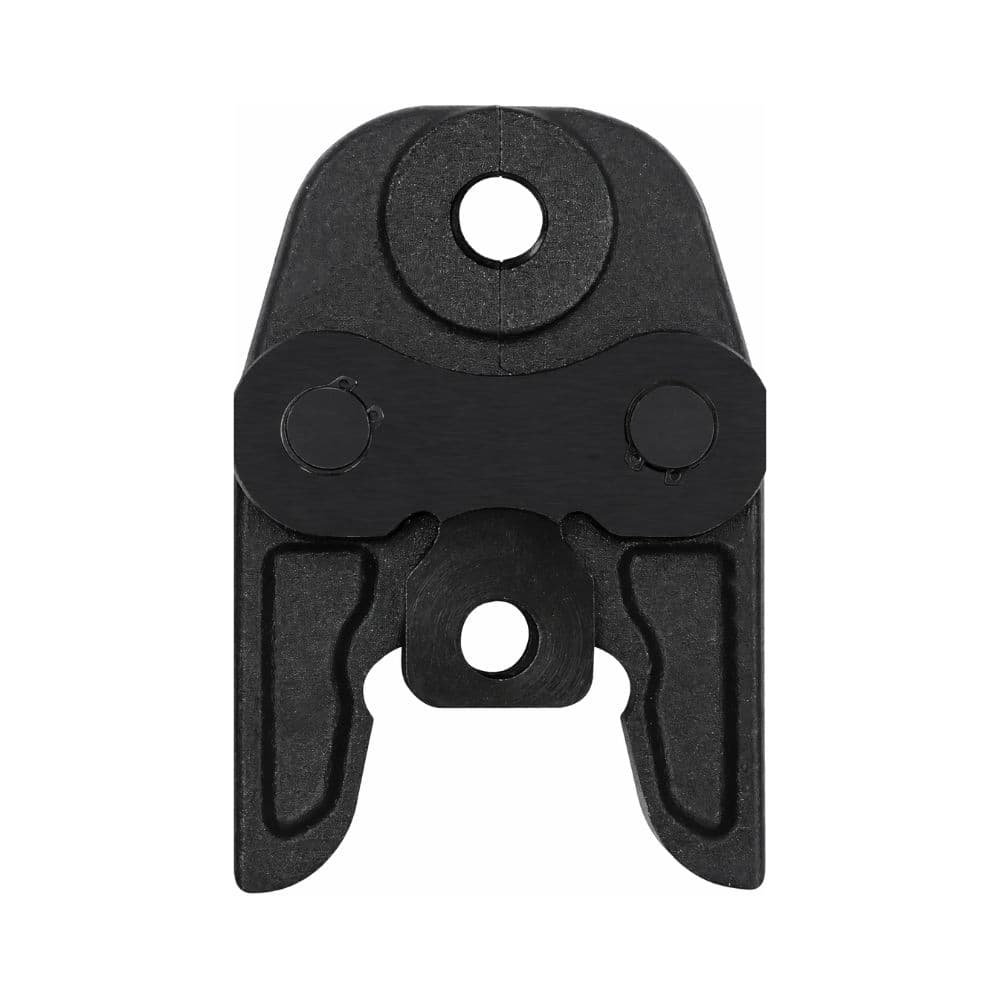

32 mm "U"-tyypin puristin, 32 kN

BARA-puristinleuka 32053232 on ammattikäyttöön tarkoitettu lisävaruste puristustyökaluihin, suunniteltu tekemään liitoksia 32 mm:n halkaisijalla U-profiililla. Se kuuluu 32 kN -luokkaan ja soveltuu putkille ja yhteensopiville liittimille, jotka edellyttävät nimenomaan U32-puristusgeometriaa.

Se on erityisesti suunnattu ammattimaiseen putkiasennukseen, lämmitysjärjestelmiin ja puristusliitosjärjestelmillä toteutettuihin asennuksiin. Ennen käyttöä on aina tarkistettava, että asennettava liitin hyväksyy 32 mm U-profiilin ja että puristuskone on yhteensopiva tämän tyyppisen ja tämän luokan puristusleuan kanssa.

U32-puristusleuka

Viite 32053232 vastaa 32 mm:n puristusleukaa U-puristusprofiililla. U32-tunniste kertoo välittömästi sekä työhalkaisijan että liittimeen sovellettavan muodon.

Press-fitting-asennuksessa puristusleuan profiili on olennainen parametri, sillä se määrittää geometrian, jolla liittimen holkki tai puristusosa puristetaan.

Suunniteltu 32 mm:n halkaisijalle

Tämä puristusleuka on mitoitettu erityisesti yhteensopiville 32 mm:n putkille ja liittimille.

Puristusleuan halkaisijan on vastattava täsmälleen puristettavan liittimen halkaisijaa. Väärän koon käyttäminen estää järjestelmän valmistajan määrittelemän puristusgeometrian saavuttamisen.

U-puristusprofiili

BARA 32053232 käyttää U-profiilia, joka on yleinen geometria tietyissä ammattimaisissa monikerrosputkijärjestelmissä ja muissa puristusliitosjärjestelmissä.

Puristussyklin aikana kone sulkee leuan liittimen ympärille ja välittää siihen tarvittavan voiman U-profiilin sisäisen muodon mukaisesti.

Tätä profiilia ei saa korvata TH-, H-, M-, V- tai muilla geometrioilla, ellei putkijärjestelmän valmistaja nimenomaisesti salli kyseistä yhteensopivuutta.

32 kN:n puristusluokka

Puristusleuka on merkitty 32 kN -luokkaan.

Tämä merkintä viittaa puristustyökalun luokkaan, johon se on suunniteltu. Voima syntyy puristuskoneessa ja siirtyy liittimeen leuan kautta.

Ammattikäyttöön tarkoitetuissa 32 kN:n työkaluissa käytettävät vakiomuotoiset U-profiilin puristusleuat sisältävät yleensä koot U16, U20, U25 ja U32.

Ammattimaiseen putki- ja lämmitysasennukseen

BARA U32 -puristusleuka on suunnattu asentajille, jotka työskentelevät puristusliitosjärjestelmien parissa.

Kun järjestelmän valmistaja ilmoittaa U-profiilin, sitä voidaan käyttää esimerkiksi:

• Putkiasennuksissa.
• Vedenjakeluverkoissa.
• Lämmitysjärjestelmissä.
• Yhteensopivissa monikerrosputkijärjestelmissä.
• Olemassa olevien asennusten saneerauksissa.
• Liittimien asennuksessa press-fitting-menetelmällä.

Yhteensopiva monikerrosjärjestelmien kanssa, jotka vaativat U-profiilin

BARA valmistaa monikerrosputkille tarkoitettuja puristustyökaluja, joissa on U-profiilin puristusleuat 16, 20, 25 ja 32 mm:n halkaisijoille, ja tämä viite kuuluu sarjan U32-kokoon.

Kaikki 32 mm:n monikerrosliittimet eivät kuitenkaan välttämättä käytä samaa profiilia. Liittimen valmistajan dokumentaation on nimenomaisesti ilmoitettava, että liitin hyväksyy U-muodon.

Välittää puristuskoneen voiman liittimeen

Puristusleuka on osa, joka sijaitsee puristuskoneen ja liittimen välissä. Työkierron aikana se välittää työkalun tuottaman voiman ja muotoilee liittimen sisäprofiilinsa mukaisesti.

Ennen puristamista on varmistettava, että seuraavat tiedot täsmäävät:

• Halkaisija: 32 mm.
• Liittimen vaatima profiili: U.
• Työkaluluokka: yhteensopiva 32 kN:n puristusleukojen kanssa.
• Kiinnitysjärjestelmä: koneen ja leuan yhteensopivuus.

Yksittäinen puristusleuka ammattikaluston täydentämiseen

BARA 32053232 toimitetaan yksittäisenä puristusleukana, joten se sopii puristussarjan täydentämiseen tai U32-kokoon erikseen hankittavaksi, kun käytössä on jo yhteensopiva kone.

Sitä voidaan käyttää myös saman halkaisijan ja profiilin leuan korvaamiseen, kun kalustoa on tarpeen uusia, kunhan yhteensopivuus puristuskoneen kanssa on ensin tarkistettu.

BARA U-profiilin puristusleukojen tavanomainen valikoima

BARA:n monikerrospuristusvarusteissa on tavallisesti seuraavat U-profiilin koot:

• U16: halkaisija 16 mm.
• U20: halkaisija 20 mm.
• U25: halkaisija 25 mm.
• U32: halkaisija 32 mm.

Tämä valikoima mahdollistaa saman työkaluperheen käytön eri yleisille monikerrosasennusten halkaisijoille valitsemalla kuhunkin liitokseen sopivan leuan.

Tarkistukset ennen puristusta

Ennen leuan käyttöä on suositeltavaa tarkistaa:

• että putken ja liittimen nimellishalkaisija on 32 mm.
• että liittimen valmistaja määrittää U-profiilin.
• että puristuskone on yhteensopiva leuan kanssa.
• että työkalu hyväksyy kyseisen puristusluokan.
• että leuka on oikein asennettu ja lukittu koneeseen.
• että puristusalueen sisäpinta on puhdas.
• että siinä ei ole vaurioita, muodonmuutoksia tai epänormaalia kulumista.
• että putki on leikattu ja valmisteltu valmistajan ohjeiden mukaisesti.
• että liitin on asetettu oikein ennen työkierron aloittamista.

Oikean profiilin käytön merkitys

Profiili on osa liitosjärjestelmän suunnittelua. Vaikka kahdella 32 mm:n liittimellä olisi sama halkaisija, ne voivat vaatia erilaisia puristusgeometrioita.

Jos käytetään muuta kuin määrättyä muotoa olevaa leukaa, liitin voi muotoutua väärin ja liitos voi vaarantua.

Siksi merkintä U32 on aina tarkistettava asennetun järjestelmän teknisten tietojen perusteella.

Puristusleuan huolto

Puristusleuat altistuvat toistuvasti suurille mekaanisille rasituksille, joten ne on tarkastettava ja pidettävä hyvässä kunnossa.

On suositeltavaa pitää puristuspinnat puhtaina, varmistaa että nivelet liikkuvat oikein ja tarkistaa säännöllisesti, ettei niissä ole muodonmuutoksia, halkeamia tai liiallista kulumista.

Vaurioitunutta tai voimakkaasti kulunutta puristusleukaa ei saa käyttää, koska se voi muuttaa puristuksen lopullista geometriaa.

BARA 32053232 -puristusleuan ominaisuudet

• Merkki: BARA.
• Viite: 32053232.
• Tyyppi: puristustyökalun leuka.
• Halkaisija: 32 mm.
• Puristusprofiili: U.
• Merkintä: U32.
• Puristusluokka: 32 kN.
• Käyttö: yhteensopivien putkien ja liittimien puristus.
• Käyttötarkoitus: ammattikäyttö.

BARA U32 -puristusleuka puristusasennuksiin

BARA 32053232 tarjoaa asentajalle erityisen puristusleuan, jolla voidaan tehdä liitoksia 32 mm:n U-profiililla. Sen rakenne mahdollistaa yhden yleisimmistä monikerrosputkijärjestelmien kokoluokista täydentävän yhteensopivan puristuskoneen varustamisen.

Turvallisen ja järjestelmän vaatimusten mukaisen liitoksen aikaansaamiseksi on aina tarkistettava yhdessä puristuskoneen yhteensopivuus, 32 kN:n luokka, U32-profiili ja puristettava liitin.
