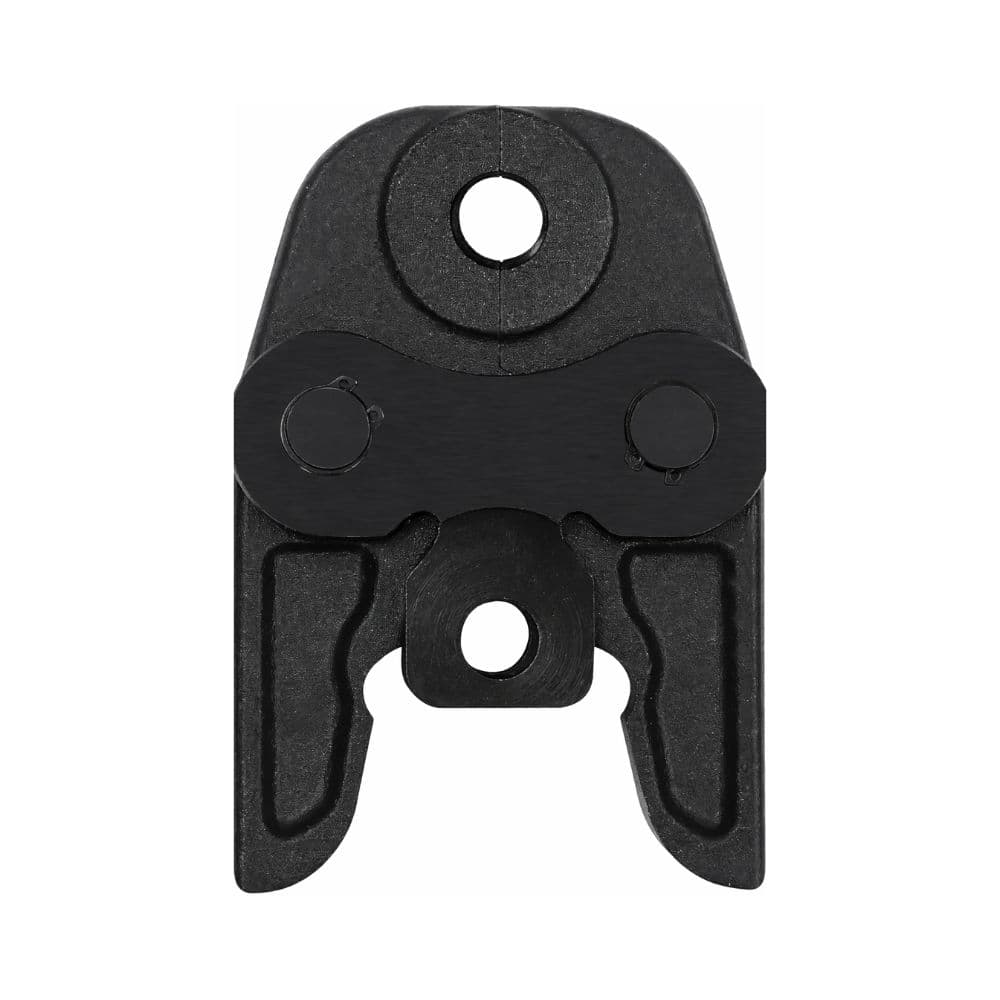

U-tyypin puristin, halkaisija 20 mm, 32 kN

BARA 32052020 -puristinleuka on ammattikäyttöön tarkoitettu lisävaruste puristustyökaluihin, ja se on suunniteltu erityisesti tekemään liitoksia 20 mm:n halkaisijalla U-profiililla. Se on luokiteltu 32 kN -kategoriaan ja soveltuu putkien ja yhteensopivien liittimien käsittelyyn, kun vaaditaan tätä kokoa ja puristusgeometriaa.

Sen U20-mitoitus on erityisesti suunnattu ammattimaiseen putkiasennukseen, lämmitysjärjestelmiin ja putkistojen asennukseen puristamalla. Oikean liitoksen tekemiseksi on välttämätöntä varmistaa, että käytettävä liitin hyväksyy 20 mm:n U-profiilin ja että puristuskone on yhteensopiva puristinleuan kanssa.

U20-puristinleuka

Viite 32052020 tarkoittaa nimenomaan 20 mm:n puristinleukaa U-profiililla. U20-nimitys auttaa tunnistamaan nopeasti sekä työskentelyhalkaisijan että liittimen puristamiseen käytettävän muodon.

Press-fitting-järjestelmissä puristinleuan geometria on olennainen parametri, sillä se määrittää, millä tavalla liittimen puristusalue muotoutuu työsyklin aikana.

20 mm:n putkille ja liittimille

Tämä puristinleuka on mitoitettu yhteensopiville 20 mm:n liittimille.

Halkaisijan on vastattava puristettavaa liitintä. Muu koko ei tuota 20 mm:n liitokselle suunniteltua geometriaa, eikä sitä saa käyttää korvaavana vaihtoehtona.

U-puristusprofiili

BARA 32052020 käyttää U-profiilia, joka on yksi ammattimaisissa puristusliitoksissa käytetyistä muodoista.

Syklin aikana kone sulkee puristinleuan liittimen ympärille ja siirtää puristusvoiman siihen U-profiilin sisäisen geometrian mukaisesti.

U-profiilia ei saa korvata TH-, H-, M-, V-profiileilla tai muilla geometrioilla, ellei putki- tai liitinjärjestelmän valmistaja nimenomaisesti ilmoita tätä yhteensopivuutta.

32 kN:n puristusluokka

BARA 32052020 -puristinleuka on luokiteltu 32 kN -kategoriaan.

Tämä merkintä viittaa puristusjärjestelmän luokkaan, jonka kanssa puristinleuka toimii. Liitoksen tekemiseen tarvittava voima syntyy puristuskoneessa ja siirtyy liittimeen puristinleuan kautta.

Ennen käyttöä on tarkistettava puristuskoneen ja puristinleuan mekaaninen yhteensopivuus sekä työkalun soveltuvuus tähän puristusluokkaan.

Soveltuu ammattiasennuksiin

BARA U20 -puristinleuka on suunnattu ammattikäyttöön putki- ja puristusliitinjärjestelmissä.

Kun järjestelmän valmistaja määrittää U-profiilin, sitä voidaan käyttää esimerkiksi:

• Putkiasennuksissa.
• Vedenjakeluverkoissa.
• Lämmitysjärjestelmissä.
• Yhteensopivissa monikerrosputkijärjestelmissä.
• Asennusten saneerauksissa ja laajennuksissa.
• Liittimien asennuksessa press-fitting-menetelmällä.

Yhteensopiville monikerrosjärjestelmille, joissa on U-profiili

BARA toimittaa monikerrosputkityökaluja, joiden mukana on U-profiilin puristinleukoja 16, 20, 25 ja 32 mm:n halkaisijoille. Viite 32052020 vastaa tarkasti kokoa U20.

Tämä ei tarkoita, että mikä tahansa 20 mm:n monikerrosliitin hyväksyisi tämän profiilin. Ennen puristamista on aina varmistettava, että liittimen valmistaja sallii U-muodon.

Elementti, joka siirtää puristuskoneen voiman

Puristinleuka toimii liitoselementtinä puristuskoneen ja liittimen välillä. Sulkeutuessaan se siirtää työkalun tuottaman voiman ja muotoilee liittimen oman sisäprofiilinsa mukaisesti.

Oikean liitoksen tekemiseksi seuraavien parametrien on täsmättävä:

• Halkaisija: 20 mm.
• Liittimen vaatima profiili: U.
• Puristusluokka: yhteensopiva 32 kN:n kanssa.
• Kiinnitys: yhteensopiva puristuskoneen ja puristinleuan välillä.

Yksittäinen puristinleuka puristuskaluston täydentämiseen

BARA 32052020 myydään yksittäisenä puristinleukana, joten sillä voi täydentää U20-kokoista puristustyökalusarjaa ilman, että kaikkia kokoja tarvitsee hankkia uudelleen.

Sitä voidaan käyttää myös saman profiilin ja halkaisijan puristinleuan korvaajana, kunhan yhteensopivuus koneen kanssa on ensin varmistettu.

BARA U-profiilin puristinleukojen valikoima

BARA-työkalusarjassa on saatavilla seuraavat tavalliset U-puristinleukakoot:

• U16: halkaisija 16 mm.
• U20: halkaisija 20 mm.
• U25: halkaisija 25 mm.
• U32: halkaisija 32 mm.

Tämä valikoima antaa ammattilaiselle mahdollisuuden valita sopivan puristinleuan asennuksen kyseiseen osaan käytettävän halkaisijan mukaan.

Tarkistukset ennen puristamista

Ennen liitoksen tekemistä BARA U20:lla on suositeltavaa tarkistaa:

• että putki ja liitin ovat 20 mm.
• että liittimen valmistaja määrää tai sallii U-profiilin.
• että puristuskone on yhteensopiva puristinleuan kanssa.
• että työkalu tukee kyseistä puristusluokkaa.
• että puristinleuka on oikein asennettu ja lukittu.
• että puristuspinta on puhdas.
• että siinä ei ole halkeamia, muodonmuutoksia tai epänormaalia kulumista.
• että putki on leikattu ja valmisteltu oikein.
• että liitin on työnnetty valmistajan ilmoittamaan asentoon asti.

Oikean profiilin käytön merkitys

Puristinleuan muoto on osa liitosjärjestelmän suunnittelua. Kaksi saman halkaisijan liitintä voi vaatia eri puristusprofiileja.

Jos käytetään muuta geometriaa kuin määriteltyä, liittimen muodonmuutos voi muuttua ja liitoksen lopputulos vaarantua. Tästä syystä U20-nimitys on aina tarkistettava asennetun järjestelmän dokumentaatiosta.

Puristinleuan huolto

Puristinleuat altistuvat toistuville mekaanisille rasituksille, joten ne on pidettävä hyvässä kunnossa.

On suositeltavaa pitää kosketus- ja puristusalueet puhtaina, tarkistaa nivelten oikea liike ja tarkastaa työkalu säännöllisesti vaurioiden tai kulumisen varalta.

Vääntynyttä, halkeillutta tai liiallisesti kulunutta puristinleukaa ei saa käyttää, koska se voi muuttaa puristuksen lopullista geometriaa.

BARA 32052020 -puristinleuan ominaisuudet

• Merkki: BARA.
• Viite: 32052020.
• Tuotetyyppi: puristustyökalun puristinleuka.
• Halkaisija: 20 mm.
• Puristusprofiili: U.
• Nimitys: U20.
• Puristusluokka: 32 kN.
• Käyttö: yhteensopivien putkien ja liittimien puristus.
• Käyttötarkoitus: ammattikäyttö.

BARA U20 -puristinleuka puristusasennuksiin

BARA 32052020 tarjoaa asentajalle erityisen puristinleuan, jolla voidaan tehdä 20 mm:n U-profiililiitoksia. Sen yksittäinen muoto mahdollistaa ammattikaluston täydentämisen yhdellä monikerrosputkiasennuksissa yleisesti käytetyistä ko'oista.

Jotta puristus vastaa järjestelmän vaatimuksia, on aina tarkistettava yhdessä puristuskone, 32 kN:n luokka, U20-profiili ja käytettävä liitin.
