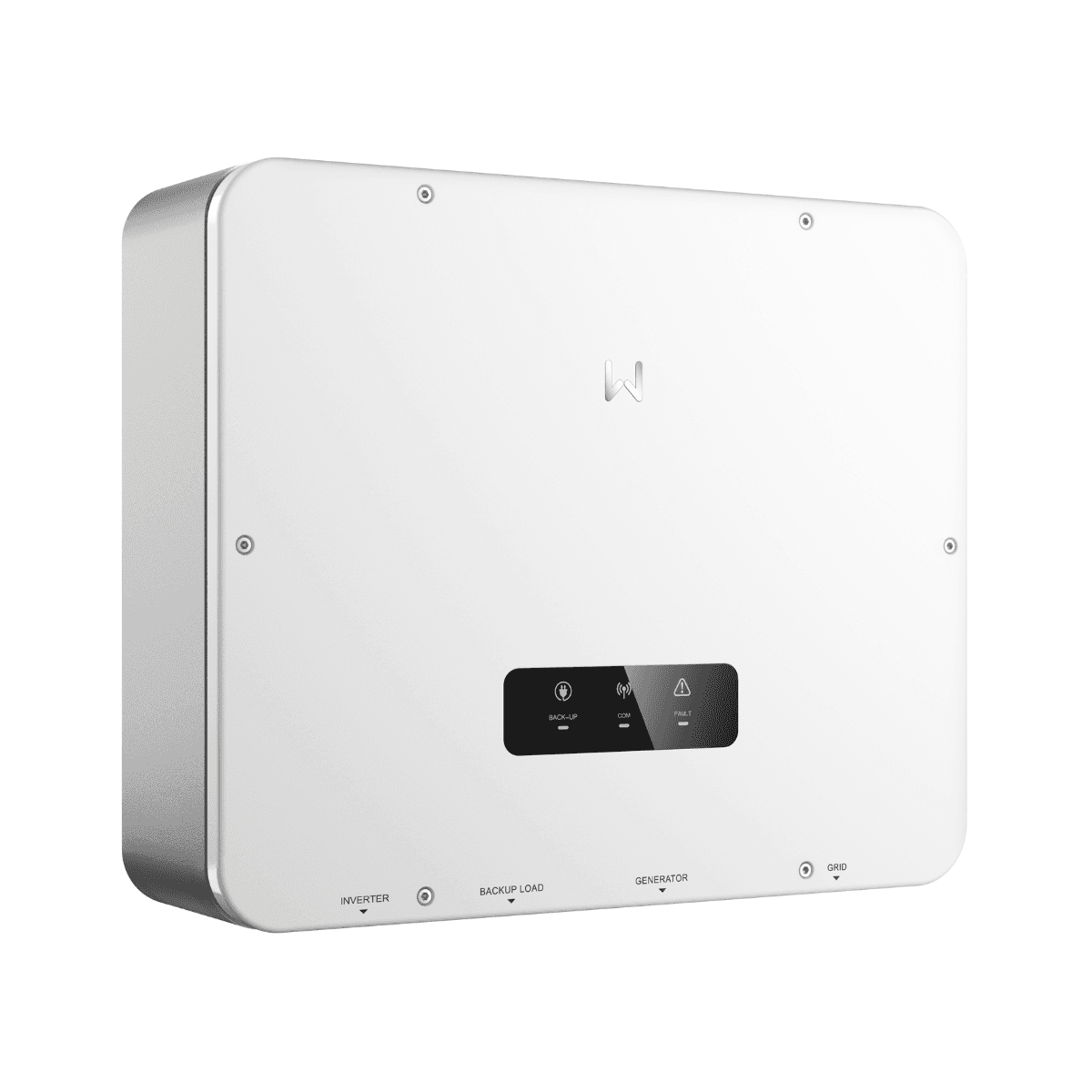

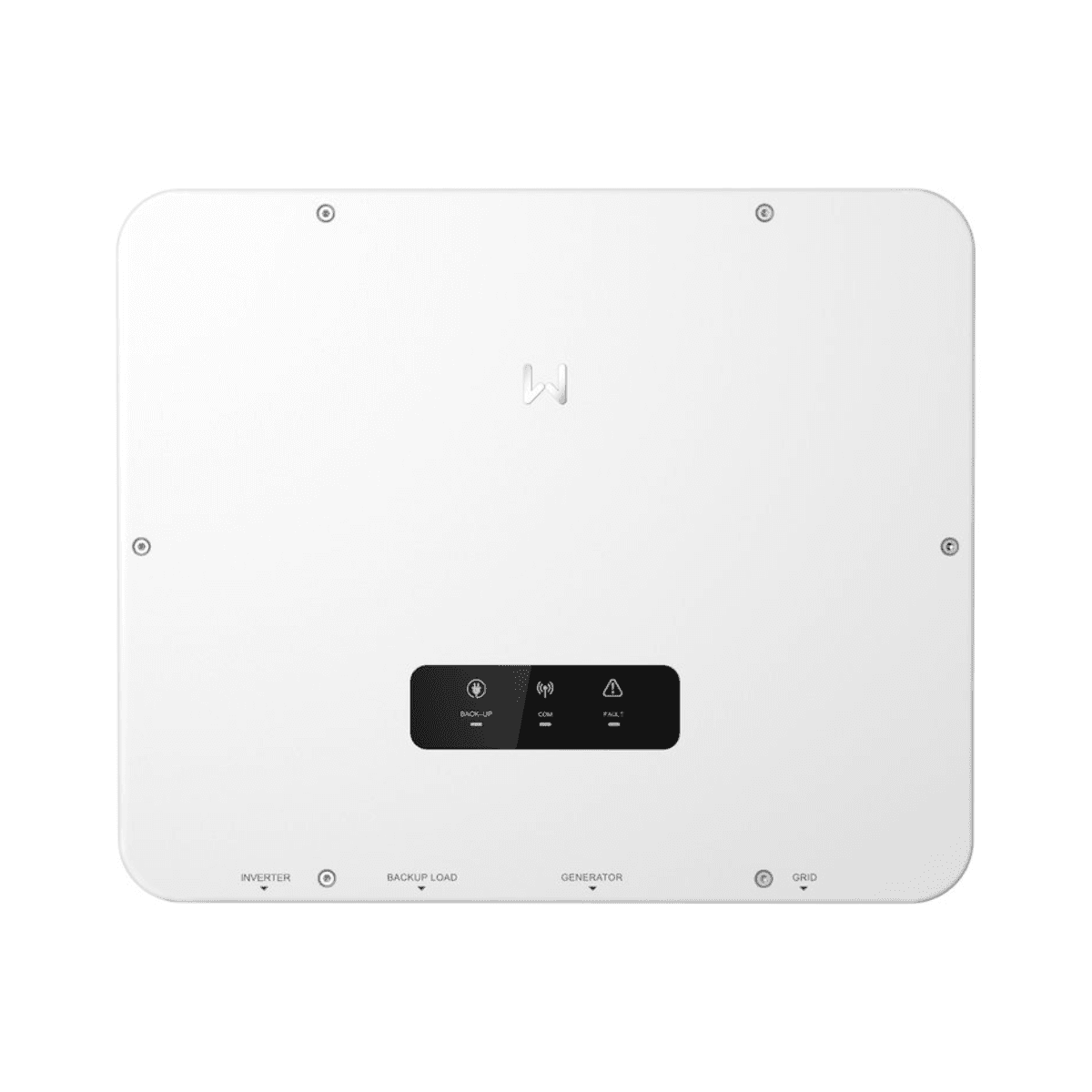

Luotettava varmuuskopiointiratkaisu energian varastointiin GoodWe STS200-80-10

GoodWe STS200-80-10 on staattinen siirtokytkinjärjestelmä, joka on suunniteltu tarjoamaan luotettava varavoimasyöttö energian varastointijärjestelmissä. Se toimii yhdessä yhteensopivien GoodWe-hybridi-invertterien kanssa halliten siirtymää verkkoon kytketyn toiminnan ja varavoimatilan välillä sähkökatkon sattuessa.

Nimellisteholtaan 50 kilovolttiampeerin, kolmivaiheisen 380 tai 400 voltin jännitteen ja alle 10 millisekunnin kytkentäajan ansiosta STS mahdollistaa varavoimakuormien pitämisen jännitteisinä aurinkopaneeleista ja akuista saatavalla energialla. Se tukee myös generaattorin integrointia ja on valmis hallitsemaan suuritehoisia kuormia, kuten lämpöpumppuja ja moottoreita.

Staattinen siirtokytkin energian varastointiin

STS eli staattinen siirtokytkin toimii kytkentäelementtinä sähköverkon, hybridi-invertterin, varavoimakuormien ja tarvittaessa generaattorin välillä.

Kun verkko toimii normaalisti, järjestelmä mahdollistaa verkkoon kytketyn toimintatilan. Jos sähkökatko tapahtuu, invertteri siirtyy varavoimatilaan ja ylläpitää kriittisten kuormien syöttöä aurinkosähköjärjestelmästä tai akuista saatavalla energialla.

Kun sähköverkko palautuu, järjestelmä mahdollistaa invertterin uudelleensynkronoinnin ja paluun verkkoon kytkettyyn toimintatilaan.

Kytkentäaika alle 10 millisekuntia

Yksi GoodWe STS200-80-10:n tärkeimmistä ominaisuuksista on sen alle 10 millisekunnin kytkentäaika. Tämä nopea siirto on suunniteltu minimoimaan katkoksesta verkkoon kytketyn toiminnan ja varavoimatilan välillä.

Tämä ominaisuus on erityisen tärkeä kaupallisissa kohteissa ja muissa sovelluksissa, joissa halutaan säilyttää olennaisten kuormien sähkönsaannin jatkuvuus.

Yhteensopiva GoodWe ET40/50 -hybridi-invertterien kanssa

GoodWe:n voimassa oleva EMEA-dokumentaatio määrittää STS200-80-10:n yhteensopivuuden GoodWe ET40/50 -hybridi-invertterien kanssa.

STS:n ja invertterin välinen tiedonsiirto tapahtuu RS485:n kautta, mikä mahdollistaa kytkentä-, irtikytkentä- ja toimintatilasiirtymien koordinoinnin.

Nimellisteho 50 kilovolttiampeeria

Invertteriin tehty liitäntä on suunniteltu 50 kilovolttiampeerin nimellisteholle. Normaalissa verkkoon kytketyssä käytössä verkon puolen nimellisteho on myös 50 kilovolttiampeeria.

400 voltin nimellisjännitteellä nimellisvirta on 72,5 ampeeria. Kun lähtöjännite on 380 volttia, GoodWe:n ilmoittama nimellisvirta on 75,8 ampeeria.

Jopa 55 kilovolttiampeeria varavoimatilassa ilman verkkoa

Varavoimakuormille tarkoitetussa lähdössä STS tarjoaa 50 kilovolttiampeerin nimellistehon.

Kun järjestelmä toimii ilman verkkoa, varavoiman maksimiteho voi nousta 55 kilovolttiampeeriin, mikä tarjoaa lisäkapasiteettia tiettyjen kuormitustilanteiden tukemiseen.

Jopa 138 kilovolttiampeeria verkon ollessa käytettävissä

Kun sähköverkosta on saatavilla syöttö, varavoimaliitäntä tukee jopa 138 kilovolttiampeerin maksimitehoa.

GoodWe ilmoittaa myös verkon portin maksimisyöttötehoksi 138 kilowattia verkosta ostetulle energialle. Verkko- ja varavoimapuolen suurin kulutusvirta voi olla 200 ampeeria valmistajan määrittelemissä olosuhteissa.

Valmis suurille kuormille

GoodWe STS200-80-10 on suunniteltu hallitsemaan suuritehoisia kuormia laitteen sähköisten rajojen puitteissa.

GoodWe korostaa erityisesti sen käyttöä kuormien, kuten lämpöpumppujen ja suuritehoisten moottoreiden, kanssa, mikä laajentaa energian varastointijärjestelmän käyttömahdollisuuksia kaupallisissa kohteissa ja vaativissa sovelluksissa.

Generaattorin integrointi

Sähköverkon ja hybridi-invertterin lisäksi STS:ssä on liitäntä, joka on valmis generaattorin tai yhteensopivan aurinkosähköinvertterin integrointiin.

Tämä mahdollistaa energiajärjestelmien suunnittelun lisätuotantolähteellä, mikä lisää asennuksen joustavuutta ja energian saatavuutta.

Jopa 55 kilovolttiampeeria generaattoriliitännässä

Generaattorille tai aurinkosähköinvertterille tarkoitettu liitäntä tarjoaa 50 kilovolttiampeerin nimellistehon ja 55 kilovolttiampeerin maksimitehon.

Nimellisvirta on 72,5 ampeeria 400 voltilla. GoodWe ilmoittaa generaattoripuolen releen nimellisvirraksi 90 ampeeria.

Kolmivaiheinen 380 tai 400 voltin jännite

STS200-80-10 on suunniteltu kolmivaihejärjestelmiin, joissa on 380 tai 400 voltin nimellislähtöjännite ja 3L/N/PE-kokoonpano.

Nimellistaajuus voi olla 50 tai 60 hertsiä, ja hyväksytty taajuusalue on 45–65 hertsiä.

Tekninen dokumentaatio määrittää lisäksi 176–276 voltin lähtöjännitealueen GoodWe:n ilmoittamien ehtojen mukaisesti.

200 ampeerin verkkorele

Järjestelmässä on vaihtovirtarele, jonka nimellisvirta on 200 ampeeria. Tämä kapasiteetti mahdollistaa suurten virtojen hallinnan verkko- ja varavoimaliitännässä, kun asennus toimii sähköverkon syötöllä.

Generaattoripuolella releen nimellisvirta on 90 ampeeria.

IP65-suojaus vaativiin asennuksiin

GoodWe STS200-80-10:llä on IP65-suojausluokka, joka tarjoaa suojaa pölyn ja veden sisäänpääsyä vastaan tämän luokituksen ehtojen mukaisesti.

Sen rakenne mahdollistaa käytön erilaisissa asennusympäristöissä, kunhan GoodWe:n ilmoittamia sijoitus-, asennus-, ilmanvaihto- ja suojausvaatimuksia noudatetaan.

Laaja käyttölämpötila-alue

STS voi toimia ympäristön lämpötiloissa -35 ja 60 celsiusasteen välillä, mikä mahdollistaa käytön laajalla ympäristöolosuhteiden alueella.

GoodWe:n ilmoittama suurin käyttökorkeus on 4 000 metriä.

Luonnollinen konvektioviilennys

Järjestelmä käyttää luonnollista konvektioviilennystä, joten se ei ole riippuvainen tuulettimista normaalissa jäähdytyksessä.

Tämä rakenne vähentää liikkuvien mekaanisten osien määrää ja mahdollistaa jäähdytysjärjestelmän passiivisen toiminnan.

Seinäasennus

GoodWe STS200-80-10 on suunniteltu seinäasennukseen. Sen mitat ovat 510 millimetriä leveä, 425 millimetriä korkea ja 156 millimetriä syvä.

Sen paino on noin 16,5 kilogrammaa, joten asennuksessa käytettävän pinnan ja kiinnityselementtien on oltava riittävät laitteen turvalliseen kannatteluun.

Kompakti rakenne kaupallisiin energian varastointijärjestelmiin

Vaikka STS hallitsee jopa 200 ampeerin verkkovirtoja ja korkeita varavoimatehoja, sen kompakti muoto helpottaa integrointia invertterin ja muiden energian varastointijärjestelmän komponenttien kanssa.

Asennus on tehtävä valmistajan käsikirjassa määriteltyjä etäisyyksiä, suuntauksia ja asennusvaatimuksia noudattaen.

RS485-tiedonsiirto invertterin kanssa

Staattisen siirtokytkinjärjestelmän ja yhteensopivan GoodWe-invertterin välinen tiedonsiirto tapahtuu RS485:n kautta.

Tämä tiedonsiirto mahdollistaa invertterin toiminnan koordinoinnin verkon tilan, varavoimalähdön ja muiden järjestelmään liitettyjen energialähteiden kanssa.

GoodWe STS200-80-10:n käyttökohteet

STS on erityisesti suunnattu kaupallisiin energian varastointijärjestelmiin ja muihin kolmivaiheisiin asennuksiin, joissa tarvitaan varavoimasyöttöä.

Mahdollisia käyttökohteita ovat muun muassa:

• Energian varastointijärjestelmät GoodWe ET40/50 -hybridi-inverttereillä.
• Aurinkosähköasennukset akuilla ja varavoimatoiminnolla.
• Kaupalliset rakennukset, joissa on kriittisiä kuormia.
• Asennukset lämpöpumpuille.
• Järjestelmät, joissa on suuritehoisia moottoreita.
• Asennukset apugeneraattorilla.
• Järjestelmät, jotka vaativat nopean siirtymän verkon ja varavoiman välillä.

GoodWe STS200-80-10:n tekniset ominaisuudet

• Merkki: GoodWe.
• Sarja: STS.
• Tuotenumero: STS200-80-10.
• Tuotetyyppi: staattinen siirtokytkinjärjestelmä.
• Käyttökohde: varavoimasyöttö energian varastointijärjestelmiin.
• GoodWe:n ilmoittama yhteensopivuus: ET40/50-hybridi-invertterit.
• Nimellislähtöjännite: 380 tai 400 volttia.
• Sähköinen kokoonpano: 3L/N/PE.
• Lähtöjännitealue: 176–276 volttia.
• Nimellistaajuus: 50 tai 60 hertsiä.
• Taajuusalue: 45–65 hertsiä.
• Invertteripuolen nimellinen näennäisteho: 50 kilovolttiampeeria.
• Verkkopuolen nimellinen näennäisteho: 50 kilovolttiampeeria.
• Varavoiman nimellinen näennäisteho: 50 kilovolttiampeeria.
• Maksiminen näennäisteho ilman verkkoa: 55 kilovolttiampeeria.
• Maksiminen näennäisteho verkon kanssa: 138 kilovolttiampeeria.
• Generaattori- tai aurinkosähköinvertteriliitännän nimellinen näennäisteho: 50 kilovolttiampeeria.
• Generaattori- tai aurinkosähköinvertteriliitännän maksiminen näennäisteho: 55 kilovolttiampeeria.
• Nimellisvirta 400 voltilla: 72,5 ampeeria.
• Nimellisvirta 380 voltilla: 75,8 ampeeria.
• Verkkoreleen nimellisvirta: 200 ampeeria.
• Generaattorireleen nimellisvirta: 90 ampeeria.
• Kytkentäaika: alle 10 millisekuntia.
• Generaattori-integraatio: kyllä.
• Tiedonsiirto invertterin kanssa: RS485.
• Jäähdytys: luonnollinen konvektio.
• Topologia: ei eristetty.
• Suojausluokka: IP65.
• Käyttölämpötila: -35–60 celsiusastetta.
• Suurin käyttökorkeus: 4 000 metriä.
• Asennustapa: seinä.
• Leveys: 510 millimetriä.
• Korkeus: 425 millimetriä.
• Syvyys: 156 millimetriä.
• Paino: noin 16,5 kilogrammaa.
• Turvallisuusstandardit: IEC 62109-1 ja IEC 62109-2.
• Sähkömagneettinen yhteensopivuus: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 ja EN 61000-6-4.

Nopea ja joustava varavoima energian varastointijärjestelmiin

GoodWe STS200-80-10 mahdollistaa sähköverkon, hybridi-invertterin, varavoimakuormien ja generaattorin integroinnin ratkaisuun, joka on suunniteltu ylläpitämään energiansaannin jatkuvuutta verkkohäiriön sattuessa.

Sen alle 10 millisekunnin kytkentäaika, 50 kilovolttiampeerin nimellisteho, jopa 55 kilovolttiampeerin kapasiteetti ilman verkkoa ja jopa 138 kilovolttiampeerin kapasiteetti verkon ollessa käytettävissä sekä yhteensopivuus GoodWe ET40/50 -invertterien kanssa tekevät siitä keskeisen osan kolmivaiheisia varastointijärjestelmiä, jotka tarvitsevat luotettavaa varavoiman hallintaa.
