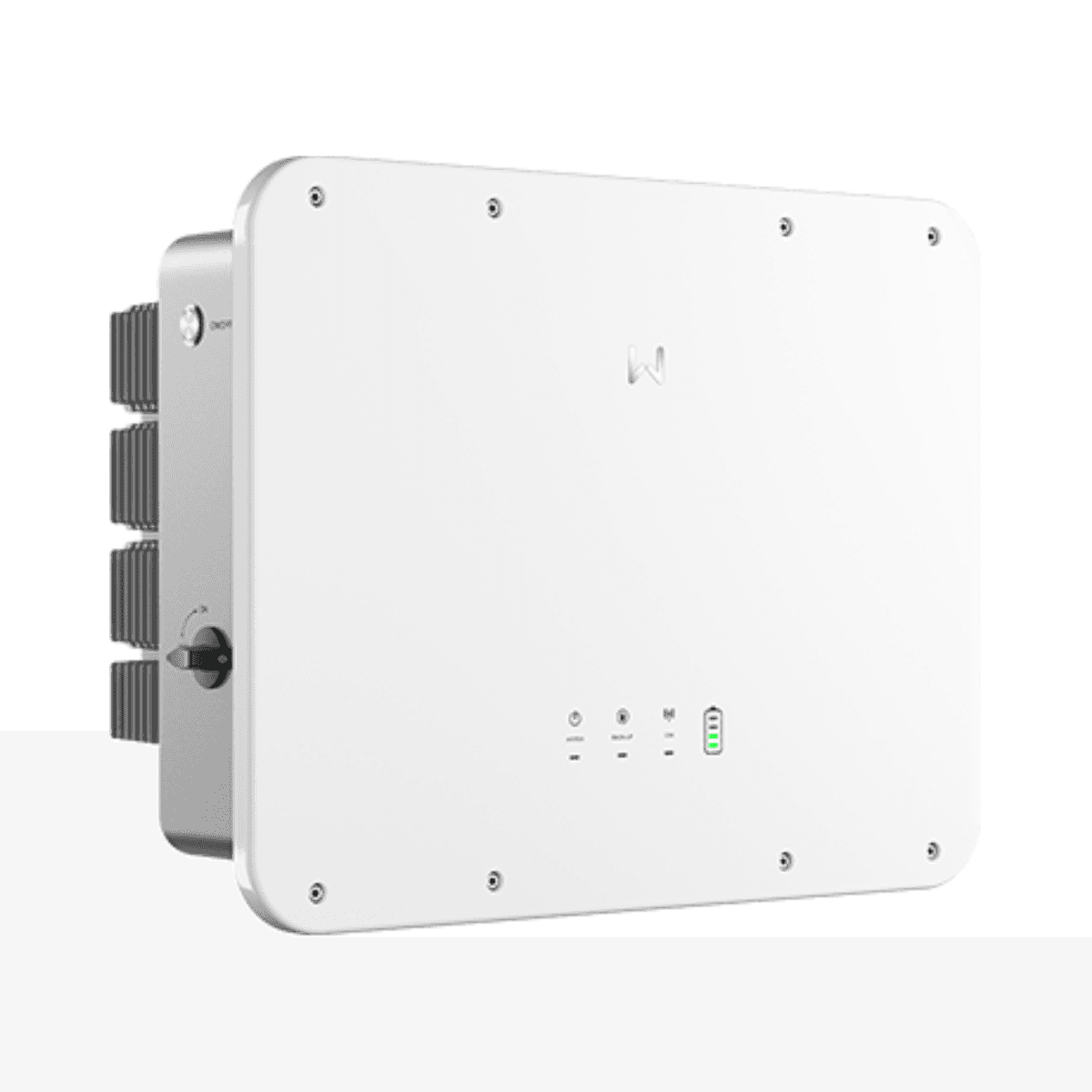

10 kW yksivaiheinen hybridi aurinkoinvertteri 2 MPPT ES Uniq GoodWe GW10K-ES-C10

GoodWe GW10K-ES-C10 -yksivaiheinen hybridi aurinkoinvertteri kuuluu ES Uniq -sarjaan ja on suunniteltu asuinrakennusten aurinkosähköjärjestelmiin, joissa on energian varastointi. Se tarjoaa 10 kW:n nimellistehon, sisältää 2 MPPT-seuraajaa ja mahdollistaa aurinkotuotannon, kodin kulutuksen, matalajänniteakkujen, sähköverkkoliitännän sekä varasyötön kriittisille kuormille integroidun hallinnan.

GW10K-ES-C10 tukee jopa 20 kW:n aurinkosähkön syöttötehoa, toimii 48 V akuilla ja tarjoaa jopa 10 kW:n lataustehon sekä 11 kW:n purkaustehon. Sen 10 kVA:n backup-lähtö, jonka UPS-tyyppinen vaihto tapahtuu alle 4 ms:ssa, mahdollistaa valittujen kuormien pitämisen jännitteisinä, kun verkkosähkö katkeaa. Lisäksi laitteessa on IP66-suojaus, integroitu AFCI sekä RS485-, WiFi-, LAN- ja Bluetooth-yhteydet.

10 kW:n yksivaiheinen hybridi-invertteri

GoodWe GW10K-ES-C10 tarjoaa 10 kW:n nimellisen lähtötehon ja 10 kVA:n nimellisen näennäistehon. Verkkoon kytkettynä se voi saavuttaa jopa 11 kW:n aktiivitehon ja 11 kVA:n maksiminäennäistehon.

Se on suunniteltu 220, 230 tai 240 V:n yksivaiheisille verkoille ja voi toimia 50 tai 60 Hz:n taajuudella. Sen suurin verkkoon syötettävä lähtövirta on 50 A, ja tehokerroin on säädettävissä 0,8 kapasitiivisesta 0,8 induktiiviseen.

2 MPPT:tä ja neljä tuloa aurinkosähköstringeille

Invertterissä on 2 itsenäistä MPPT-seuraajaa, ja kuhunkin niistä voidaan liittää kaksi aurinkosähköstringiä. Tämä 2+2-rakenne tuo joustavuutta aurinkopaneelien jakamiseen eri ilmansuuntiin tai kattopintojen alueille.

Kukin MPPT hyväksyy enintään 32 A:n tulovirran, enintään 16 A stringiä kohden, ja MPPT-kohtainen suurin oikosulkuvirta on 48 A. Nämä ominaisuudet helpottavat laitteen yhdistämistä nykyaikaisiin, tehokkaisiin aurinkomoduuleihin.

Jopa 20 kW:n aurinkosähkön syöttöteho

GoodWe ilmoittaa GW10K-ES-C10-mallille 20 kW:n enimmäisaurinkosähkön syöttötehon, mikä vastaa jopa 200 %:n ylimitoitusta suhteessa sen 10 kW:n nimellistehoon.

Enimmäissyöttöjännite on 600 V, ja MPPT-seurannan käyttöalue on 60–550 V. Nimellinen syöttöjännite on 360 V ja käynnistysjännite 58 V.

Tämä vaihteluväli mahdollistaa järjestelmien mitoittamisen siten, että paneeliteho voi olla invertterin nimellistehoa suurempi, kunhan GoodWen määrittämiä jännite-, virta- ja kytkentärajoja noudatetaan.

48 V:n matalajänniteakut

GoodWe ES Uniq GW10K-ES-C10 sisältää sisääntulon litiumioni- tai lyijyakuille matalajännitekäyttöön. Se toimii 48 V:n akun nimellisjännitteellä, 40–60 V:n käyttöalueella ja 44,2 V:n käynnistysjännitteellä.

Suurin jatkuva lataus- ja purkausvirta on 200 A. Invertteri voi tarjota jopa 10 kW:n akun lataustehon ja jopa 11 kW:n purkaustehon, mikä tarjoaa suuren kapasiteetin energian varastointiin ja hyödyntämiseen korkean kulutuksen asuinjärjestelmissä.

10 kVA:n backup-lähtö alle 4 ms:n vaihdolla

GW10K-ES-C10:n varalähtö tarjoaa 10 kVA:n nimellisen näennäistehon. Ilman verkkoa se voi saavuttaa 11 kVA:n tehon ja kestää jopa 20 kVA:n piikin 10 sekunnin ajan, mikä on erityisen hyödyllistä suuria käynnistysvirtoja vaativien laitteiden syöttämisessä.

GoodWe ilmoittaa UPS/SAI-järjestelmää vastaavan vaihtumisajan olevan alle 4 ms. Kun sähköverkko katkeaa, järjestelmä voi siirtää syötön nopeasti varalähdölle, mikäli akussa tai aurinkotuotannossa on riittävästi energiaa.

3-in-1-portti generaattorille, älykuormille ja FV-invertterille

ES Uniq -sarjassa on monitoiminen 3-in-1-portti, joka laajentaa asennuksen konfigurointimahdollisuuksia. Tätä porttia voidaan käyttää generaattorin liittämiseen, älykuormien hallintaan tai yhteensopivan verkkoon kytketyn aurinkosähköinvertterin liittämiseen järjestelmän suunnittelusta riippuen.

GW10K-ES-C10-mallissa generaattorille tarkoitettu tulo hyväksyy 10 kVA:n nimellisen näennäistehon ja 11 kVA:n maksiminäennäistehon.

Verkkokäyttö ja saarekekäyttö

Invertteriä voidaan käyttää sekä verkkoon kytketyissä järjestelmissä että off-grid-kokoonpanoissa. Tämä joustavuus mahdollistaa tavanomaiset omakäyttöjärjestelmät, varastoinnilla ja varasyötöllä varustetut asennukset sekä ratkaisut, joissa pyritään lisäämään kodin energiaomavaraisuutta.

ES Uniq -sarja tukee myös mikroverkkokäyttöä, jolloin se voi toimia yhdessä muiden aurinkolaitteiden kanssa eri tuotanto- ja kulutuslähteiden hallinnassa.

Jopa 6 invertteriä rinnakkain

GoodWe sallii enintään 6 yhteensopivan ES Uniq -invertterin kytkemisen rinnakkain sekä verkkoon kytketyssä että saarekekäytössä. Tämä ominaisuus helpottaa skaalautuvien järjestelmien rakentamista ja käytettävissä olevan tehon laajentamista myöhemmin energiatarpeen kasvaessa.

97,6 %:n maksimihyötysuhde

GW10K-ES-C10 saavuttaa 97,6 %:n maksimihyötysuhteen ja 96,2 %:n eurooppalaisen hyötysuhteen. Akusta verkkoon -prosessin maksimihyötysuhde on 95,5 %, ja MPPT-seurannan hyötysuhde on 99,9 %.

Nämä ominaisuudet auttavat hyödyntämään tehokkaasti sekä aurinkomoduulien tuottaman energian että akkuun varastoidun energian.

AFCI ja integroidut sähköiset suojaukset

GoodWe GW10K-ES-C10 sisältää useita valvonta- ja turvajärjestelmiä, joiden tarkoituksena on suojata invertteriä ja aurinkosähköasennusta.

• FV-stringikohtainen virranvalvonta: integroitu.
• FV-eristysresistanssin valvonta: integroitu.
• Jäännösvirran valvonta: integroitu.
• DC-vastapolariteettisuoja: integroitu.
• Saarekesuojaus: integroitu.
• AC-ylivirrankesto: integroitu.
• AC-oikosulkusuoja: integroitu.
• AC-ylijännitesuoja: integroitu.
• DC-katkaisin: integroitu.
• DC-ylijännitesuoja: tyyppi III.
• AC-ylijännitesuoja: tyyppi III.
• AFCI: integroitu.
• Etäkatkaisu: integroitu.
• Nopea sammutus: valinnainen.

WiFi, LAN, Bluetooth ja RS485

Invertterissä on useita tiedonsiirtoliitäntöjä asennuksen valvonnan ja hallinnan helpottamiseksi. Siinä on RS485, WiFi, LAN ja Bluetooth sekä CAN-yhteys akuston hallintajärjestelmään.

Se on yhteensopiva Modbus RTU- ja Modbus TCP -protokollien kanssa. Käyttöliittymä yhdistää LCD-näytön, WLAN-yhteyden ja sovelluspohjaisen hallinnan, mikä helpottaa järjestelmän parametrien ja energian virtausten tarkastelua.

IP66-suojaus

GoodWe GW10K-ES-C10:llä on IP66-suojausluokka, joka tarjoaa korkean suojan pölyn ja veden sisäänpääsyä vastaan. Seinään asennettava rakenne mahdollistaa laitteen asentamisen eri sisä- tai ulkotiloihin GoodWen ilmoittamien olosuhteiden mukaisesti.

Se voi toimia -35...+60 °C:n ympäristölämpötilassa, jopa 95 %:n suhteellisessa kosteudessa ja enintään 3000 metrin käyttö­korkeudessa.

Jäähdytys älykkäällä ilmanvaihdolla

Lämmönhallinta toteutetaan älykkäällä ilmanvaihtojärjestelmällä, joka mukauttaa jäähdytyksen laitteen tarpeisiin. Tämä järjestelmä auttaa pitämään sisälämpötilan sopivalla tasolla korkean tuotannon, latauksen tai purkauksen aikana.

GoodWe GW10K-ES-C10:n tekniset tiedot

• Merkki: GoodWe.
• Viite: GW10K-ES-C10.
• Sarja: ES Uniq.
• Tyyppi: hybridi aurinkoinvertteri.
• Verkko: yksivaiheinen.
• Nimellinen lähtöteho: 10 kW.
• Nimellinen näennäisteho verkkoon: 10 kVA.
• Maksimiaktiiviteho: 11 kW.
• Maksiminäennäisteho verkkoon: 11 kVA.
• Nimellinen lähtöjännite: 220 / 230 / 240 V.
• Lähtöjännitteen alue: 170-280 V.
• Nimellistaajuus: 50 / 60 Hz.
• Suurin verkkoon syötettävä lähtövirta: 50 A.
• Tehokerroin: noin 1, säädettävissä 0,8 kapasitiivisesta 0,8 induktiiviseen.
• Suurin kokonais-harmoninen särö: <3%.
• MPPT-seuraajien määrä: 2.
• Stringit per MPPT: 2 / 2.
• Enimmäis-FV-syöttöteho: 20 kW.
• FV-ylimitoitus: jopa 200%.
• FV:n enimmäissyöttöjännite: 600 V.
• MPPT:n käyttöalue: 60-550 V.
• FV:n käynnistysjännite: 58 V.
• FV:n nimellisjännite: 360 V.
• Enimmäissyöttövirta per MPPT: 32 / 32 A.
• Suurin virta per stringi: 16 A.
• Oikosulkuvirran enimmäisarvo per MPPT: 48 / 48 A.
• Akkutyyppi: litiumioni / lyijyhappo.
• Akun nimellisjännite: 48 V.
• Akun jännitealue: 40-60 V.
• Akun käynnistysjännite: 44,2 V.
• Akkuliitäntöjen määrä: 1.
• Jatkuva enimmäislatausvirta: 200 A.
• Jatkuva enimmäispurkausvirta: 200 A.
• Maksimilatausteho: 10 kW.
• Maksimipurkausteho: 11 kW.
• Backupin nimellisteho: 10 kVA.
• Backupin maksimiteho ilman verkkoa: 11 kVA.
• Backupin huipputeho: jopa 20 kVA 10 s ajan.
• Vaihtoaika backupille: <4 ms.
• Generaattorin nimellinen tuloteho: 10 kVA.
• Generaattorin maksimituloteho: 11 kVA.
• Maksimihyötysuhde: 97,6%.
• Eurooppalainen hyötysuhde: 96,2%.
• Aku-verkkohyötysuhde: 95,5%.
• MPPT-hyötysuhde: 99,9%.
• Yhteys BMS:ään: CAN.
• Tiedonsiirrot: RS485, WiFi, LAN ja Bluetooth.
• Protokollat: Modbus RTU ja Modbus TCP.
• Käyttöliittymä: LCD, WLAN ja sovellus.
• AFCI: integroitu.
• Etäkatkaisu: integroitu.
• Nopea sammutus: valinnainen.
• DC-ylijännitesuoja: tyyppi III.
• AC-ylijännitesuoja: tyyppi III.
• Suojausluokka: IP66.
• Jäähdytys: älykäs ilmanvaihto.
• Käyttölämpötila: -35...+60 °C.
• Suhteellinen kosteus: 0-95%.
• Maksimikorkeus: 3000 m.
• Topologia: ilman eristystä.
• Asennus: seinäasennus.
• Mitat: 560 x 444,5 x 226 mm.
• Paino: 29 kg.
• Rinnankäyttö: jopa 6 yhteensopivaa invertteriä.
• Mikroverkkokäyttö: kyllä.

Kokonaisratkaisu akkuvarastoinnilla varustettuun omakäyttöön

GoodWe GW10K-ES-C10 yhdistää 10 kW:n nimellistehon, 2 MPPT:tä neljällä string-tulolla, jopa 20 kW:n aurinkosähkön syöttötehon ja 48 V:n akkuvarastoinnin. Tämä arkkitehtuuri mahdollistaa aurinkotuotannon hyödyntämisen päivän aikana ja ylijäämän varastoinnin myöhempää käyttöä varten silloin, kun kulutus ylittää saatavilla olevan tuotannon.

Sen 10 kVA:n backup-lähtö, jopa 20 kVA:n piikeillä 10 sekunnin ajan ja alle 4 ms:n vaihtoajalla, lisää varmistuskapasiteettia sähkökatkoja vastaan. Tämän lisäksi 3-in-1-portti, mikroverkkokäyttö ja mahdollisuus kytkeä jopa kuusi invertteriä rinnakkain mahdollistavat skaalautuvien järjestelmien rakentamisen.

IP66-suojauksen, integroidun AFCI:n, WiFin, LANin, Bluetoothin, LCD-näytön ja laajojen energianhallintamahdollisuuksien ansiosta GoodWe ES Uniq GW10K-ES-C10 on erityisen kattava ratkaisu asuinrakennusten omakäyttöjärjestelmiin, joissa halutaan yhdistää aurinkosähkön tuotanto, energian varastointi, varasyöttö ja älykäs energianhallinta.

Tärkeää: akut, aurinkomoduulit, ulkoiset suojalaitteet ja muut komponentit on mitoitettava GoodWen teknisten tietojen mukaisesti. Kolmannen osapuolen akkujen käyttö edellyttää niiden löytymistä valmistajan voimassa olevasta yhteensopivuusluettelosta.
