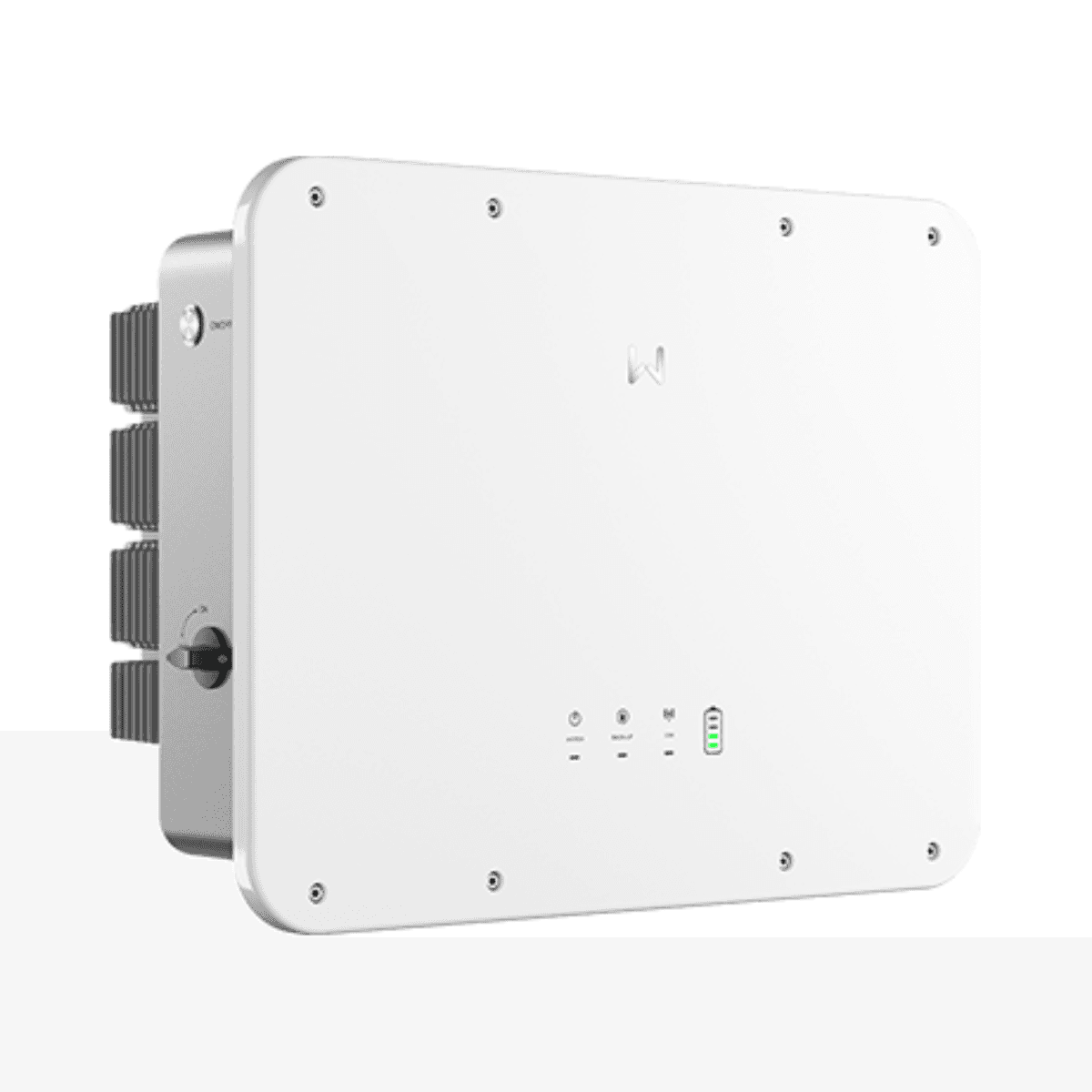

8 kW yksivaiheinen hybridi aurinkoinvertteri, 2 MPPT, ES Uniq GoodWe GW8K-ES-C10

GoodWe GW8K-ES-C10 on 8 kW:n yksivaiheinen hybridi aurinkoinvertteri, joka kuuluu ES Uniq -sarjaan ja on suunniteltu asuinrakennusten aurinkosähköjärjestelmiin energian varastoinnilla. Se yhdistää yhteen laitteeseen aurinkotuotannon hallinnan, matalajänniteakut, kodin kulutuksen, verkkoliitännän sekä varavoimalähdön, joka pitää valitut kuormat toiminnassa sähkökatkon aikana.

Tässä 8 kW:n versiossa on 2 itsenäistä MPPT-seurainta, se tukee jopa 16 kW:n aurinkosähkön syöttötehoa ja toimii 48 V:n litiumioni- tai lyijyakkujen kanssa. Tehokas backup-lähtö, alle 4 ms:n UPS-tyyppinen vaihto, mahdollisuus verkkoon kytkettyyn tai saarekkeessa toimivaan käyttöön sekä jopa 6 invertterin rinnankytkentä tekevät ES Uniq -sarjasta erityisen joustavan ratkaisun omakäyttöön ja suurempaan energiaomavaraisuuteen tähtääviin asennuksiin.

8 kW:n yksivaiheinen hybridi-invertteri

GoodWe ES Uniq 8 kW tarjoaa 8 kW:n nimellislähtötehon ja 8 kVA:n nimellisen näennäistehon. Verkkoon kytkettynä se voi saavuttaa enintään 8,8 kW:n aktiivitehon ja 8,8 kVA:n näennäistehon.

Se on suunniteltu 220, 230 tai 240 V:n yksivaiheverkkoihin ja toimii 50 tai 60 Hz:n nimellistaajuuksilla. Verkkoon syötettävä enimmäisvirta on 40 A, ja tehokerroin on säädettävissä 0,8 kapasitiivisesta 0,8 induktiiviseen.

2 MPPT:tä suurempaan joustavuuteen aurinkopaneeleissa

GW8K-ES-C10 sisältää 2 itsenäistä MPPT-seurainta, joiden avulla aurinkokenttä voidaan jakaa ryhmiin, joilla on eri suuntaukset, kallistukset tai säteilyolosuhteet.

8 kW:n mallissa ensimmäinen MPPT tukee kahta stringiä ja 32 A:n yhdistettyä enimmäisvirtaa, kun taas toisessa on yksi tulo, jonka enimmäisvirta on 16 A. Enimmäisvirta stringiä kohti on 16 A.

Tämä kokoonpano on erityisen hyödyllinen taloissa, joissa katto on jaettu eri lappeisiin, sillä kaksi aurinkosähköryhmää voivat hakea maksimitehopistettä toisistaan riippumatta.

Jopa 16 kW:n aurinkosähkön syöttöteho

GoodWe sallii 8 kW:n malliin jopa 16 kW:n suurimman aurinkosähkötehon, mikä vastaa 200 %:n ylisuurennusta invertterin nimellistehoon nähden.

Aurinkosähkön suurin tulojännite on 600 V, MPPT:n käyttöalue ulottuu 60–550 V:iin, nimellinen tulojännite on 360 V ja invertteri voi käynnistyä jo 58 V:n käynnistysjännitteellä.

Tämä laaja mitoitusalue mahdollistaa järjestelmien suunnittelun niin, että aurinkotuotantoa voidaan hyödyntää paremmin myös kohtalaisen säteilyn aikana, kunhan GoodWen määrittämiä jännitteen ja virran enimmäisrajoja noudatetaan.

Yhteensopiva 48 V:n matalajänniteakkujen kanssa

Hybridi-invertterinä ES Uniq sisältää erillisen energian varastoinnin liitännän ja on yhteensopiva sekä litiumioniakkujen että sopivien lyijyakkujen kanssa.

Akun nimellisjännite on 48 V ja käyttöalue 40–60 V, käynnistysjännitteen ollessa 44,2 V. Tämä mahdollistaa matalajännitteisten varastointiratkaisujen käytön, mukaan lukien yhteensopivat GoodWe-akut ja muut valmistajan virallisessa yhteensopivuusluettelossa mainitut mallit.

GW8K-ES-C10 tukee 160 A:n jatkuvaa lataus- ja purkuvirtaa, 8 kW:n enimmäislataustehoa ja 8,8 kW:n enimmäispurkaustehoa.

Backup-lähtö alle 4 ms:n UPS-vaihdolla

Yksi GoodWe ES Uniq -sarjan tärkeimmistä ominaisuuksista on varavoimalähtö. Sähkökatkon sattuessa järjestelmä voi siirtyä nopeasti backup-käyttöön ja pitää valitut kuormat toiminnassa, kunhan akussa tai aurinkokentässä on riittävästi energiaa.

GoodWe ilmoittaa nykyisen ES Uniq -sarjan sukupolven UPS-tyyppiseksi vaihtoajaksi alle 4 ms, mikä minimoi varalähdön kautta syötettyihin laitteisiin kohdistuvan keskeytyksen.

8 kW:n mallin backup-nimellisteho on 8 kVA. Ilman verkkoyhteyttä se voi tuottaa tavallisesti jopa 8,8 kVA ja kestää jopa 16 kVA:n piikkejä 10 sekunnin ajan, mikä helpottaa suuria käynnistysvirtoja vaativien kuormien syöttämistä.

Verkkoon kytketty ja saarekkeessa toimiva käyttö

Invertteriä voidaan käyttää sekä sähköverkkoon kytketyissä järjestelmissä että saarekkeessa toimivissa kokoonpanoissa. Tämä joustavuus mahdollistaa järjestelmien suunnittelun tavanomaiseen omakäyttöön, energian varmistukseen tai ratkaisuiksi, jotka tarjoavat suuremman riippumattomuuden verkosta.

ES Uniq -sarja tukee myös mikrosähköverkkokäyttöä, mikä laajentaa konfigurointimahdollisuuksia projekteissa, joissa eri lähteitä ja kuormia on hallittava koordinoidusti.

3-in-1-monitoimiliitäntä

GoodWe on sisällyttänyt ES Uniq -sarjaan 3-in-1-portin, joka on suunniteltu lisäämään asennuksen joustavuutta. Tätä liitäntää voidaan käyttää generaattorin integrointiin, älykuormien hallintaan tai yhteensopivan verkkoon kytketyn aurinkoinvertterin liittämiseen valitusta kokoonpanosta riippuen.

8 kW:n mallissa generaattorille tarkoitettu tulo tukee 8 kVA:n nimellistä näennäistehoa ja 8,8 kVA:n enimmäisnäennäistehoa.

Jopa 6 invertterin rinnankytkentä

ES Uniq -sarja mahdollistaa jopa 6 invertterin rinnankytkennän sekä verkkoon kytketyssä käytössä että saareketilassa. Tämä ominaisuus helpottaa järjestelmän tehon laajentamista energian tarpeen kasvaessa.

Rinnankäyttömahdollisuus mahdollistaa myös modulaariset asennukset, joissa alkuperäistä tehoa voidaan kasvattaa myöhemmin yhteensopivilla laitteilla.

Hyötysuhde ja maksimitehopisteen seuranta

GoodWe ES Uniq 8 kW saavuttaa 97,6 %:n maksimihyötysuhteen ja 96,2 %:n eurooppalaisen hyötysuhteen. Akun ja verkon välisen prosessin maksimihyötysuhde on 95,5 %.

MPPT-seurantajärjestelmän hyötysuhde on 99,9 %, mikä mahdollistaa liitettyjen aurinkostringien saatavilla olevan maksimitehopisteen tarkan seurannan.

Asennuksen integroidut suojaukset

GoodWe varustaa tämän invertterin useilla suojaus- ja valvontajärjestelmillä, jotka on tarkoitettu sekä aurinkokentän että järjestelmän sähköliitännän valvontaan.

• Stringikohtainen aurinkosähkövirran valvonta: integroitu.
• Aurinkokentän eristysresistanssin tunnistus: integroitu.
• Jäännösvirran valvonta: integroitu.
• DC-napaisuuden käänteisyyssuoja: integroitu.
• Saarekesuoja: integroitu.
• AC-ylivirtaussuoja: integroitu.
• AC-oikosulkusuoja: integroitu.
• AC-ylijännitesuoja: integroitu.
• DC-katkaisija: integroitu.
• DC-ylijännitesuoja: tyyppi III.
• AC-ylijännitesuoja: tyyppi III.
• AFCI: integroitu voimassa olevan EMEA-teknisen tiedotteen mukaisesti.
• Etäkatkaisu: integroitu.
• Pikakatkaisu: valinnainen.

AFCI sähkökaarten tunnistukseen

ES Uniq -sarjan nykyinen EMEA-dokumentaatio sisältää AFCI:n aurinkosähköpiirin valokaarivikojen tunnistamiseen. Tämä teknologia on suunniteltu havaitsemaan sähkökaariin liittyviä olosuhteita ja toimimaan järjestelmän kanssa asennuksen turvallisuuden parantamiseksi.

WiFi, LAN, Bluetooth ja RS485

GoodWe GW8K-ES-C10 sisältää useita rajapintoja valvontaa ja tiedonsiirtoa varten. Siinä on RS485 sekä WiFi-, LAN- ja Bluetooth-yhteydet, joiden avulla invertteri voidaan integroida GoodWen yhteensopiviin energianhallintatyökaluihin.

Tukevia viestintäprotokollia ovat Modbus RTU ja Modbus TCP. Yhteys BMS-akunhallintajärjestelmään toteutetaan CAN-väylän kautta.

LCD-näyttö ja sovelluksella ohjaus

Invertterissä on LCD-näyttö, joka helpottaa järjestelmän paikallista tarkastelua ja asetusten määrittämistä. Lisäksi siihen voidaan muodostaa yhteys WLANin ja yhteensopivan sovelluksen kautta asennuksen valvontaa ja eri asetusten tekemistä varten.

GoodWen valvontaekosysteemin kautta voidaan tarkastella asennuksen tärkeimpiä energiavirtoja, mukaan lukien aurinkotuotanto, varastointi, kulutus ja yhteys sähköverkkoon.

IP66-suojaus monipuoliseen asennukseen

ES Uniq -sarjalla on IP66-suojausluokka, joka tarjoaa kotelolle korkean suojan pölyn ja veden sisäänpääsyä vastaan. Se on suunniteltu seinäasennukseen ja sitä voidaan käyttää sekä sisätiloissa että sopivissa ulkotiloissa, kunhan GoodWen määrittämiä ehtoja noudatetaan.

Käyttölämpötila-alue on -35...+60 °C, suhteellinen kosteus voi olla enintään 95 %, ja laite voi toimia enintään 3 000 metrin korkeudessa.

Älykäs jäähdytys

Malli käyttää älykästä ilmanvaihtojäähdytystä. Lämpöhallinta mukauttaa invertterin jäähdytystä käyttöolosuhteisiin, mikä auttaa pitämään komponentit suunnitellulla lämpötila-alueella.

GoodWe GW8K-ES-C10:n tekniset tiedot

• Merkki: GoodWe.
• Kaupallinen viite: GW8K-ES-C10.
• Vastaavan mallin EMEA-viite: GW8000-ES-C10.
• Sarja: ES Uniq.
• Tyyppi: hybridi aurinkoinvertteri.
• Verkko: yksivaiheinen.
• Nimellislähtöteho: 8 kW.
• Nimellinen näennäisteho verkkoon: 8 kVA.
• Maksimiaktiiviteho: 8,8 kW.
• Maksiminäennäisteho verkkoon: 8,8 kVA.
• Nimellislähtöjännite: 220 / 230 / 240 V.
• Nimellistaajuus: 50 / 60 Hz.
• Verkkoon syötettävä enimmäisvirta: 40 A.
• Tehokerroin: noin 1, säädettävissä 0,8 kapasitiivisesta 0,8 induktiiviseen.
• Suurin harmoninen kokonaissärö: <3%.
• MPPT-seurainten määrä: 2.
• Stringit per MPPT: 2 / 1.
• Suurin aurinkosähkön syöttöteho: 16 kW.
• Aurinkosähkön ylisuurennus: jopa 200%.
• Suurin FV-jännite: 600 V.
• MPPT:n käyttöalue: 60-550 V.
• Aurinkosähkön käynnistysjännite: 58 V.
• Aurinkosähkön nimellisjännite: 360 V.
• Suurin tulovirta per MPPT: 32 / 16 A.
• Suurin virta per stringi: 16 A.
• Suurin oikosulkuvirta per MPPT: 48 / 24 A.
• Akkutyyppi: litiumioni / lyijyakku.
• Akun nimellisjännite: 48 V.
• Akun jännitealue: 40-60 V.
• Akun käynnistysjännite: 44,2 V.
• Akkutulojen määrä: 1.
• Jatkuva enimmäislatausvirta: 160 A.
• Jatkuva enimmäispurkausvirta: 160 A.
• Akun enimmäislatausteho: 8 kW.
• Akun enimmäispurkausteho: 8,8 kW.
• Backup-nimellisteho: 8 kVA.
• Backup-enimmäisteho ilman verkkoa: 8,8 kVA.
• Backup-piikkiteho: jopa 16 kVA 10 s ajan.
• Vaihtoaika backupille: <4 ms.
• Generaattorin nimellistuloteho: 8 kVA.
• Generaattorin enimmäistuloteho: 8,8 kVA.
• Maksimihyötysuhde: 97,6%.
• Eurooppalainen hyötysuhde: 96,2%.
• Akun ja verkon välinen maksimihyötysuhde: 95,5%.
• MPPT-hyötysuhde: 99,9%.
• Viestintä BMS:n kanssa: CAN.
• Viestintä: RS485, WiFi, LAN ja Bluetooth.
• Protokollat: Modbus RTU ja Modbus TCP.
• Käyttöliittymä: LCD, WLAN ja sovellus.
• AFCI: integroitu voimassa olevan EMEA-tiedotteen mukaisesti.
• Etäkatkaisu: integroitu.
• Pikakatkaisu: valinnainen.
• DC-ylijännitesuoja: tyyppi III.
• AC-ylijännitesuoja: tyyppi III.
• Suojausluokka: IP66.
• Jäähdytys: älykäs ilmanvaihto.
• Käyttölämpötila: -35...+60 °C.
• Suurin suhteellinen kosteus: 95%.
• Suurin korkeus: 3 000 m.
• Topologia: ilman eristystä.
• Asennus: seinäasennus.
• Mitat: 560 x 444,5 x 226 mm.
• Paino: 27 kg.
• Rinnankäyttö: jopa 6 yhteensopivaa invertteriä.
• Mikrosähköverkkokäyttö: kyllä.

Hybridi-invertteri omakäyttöön ja varastointiin

GoodWe GW8K-ES-C10 yhdistää 8 kW:n yksivaihetehon, 48 V:n akkuvarastoinnin, kaksi MPPT:tä ja jopa 16 kW:n aurinkosähkön syöttötehon. Näiden ominaisuuksien avulla voidaan rakentaa omakäyttöjärjestelmiä, jotka varastoivat aurinkoylijäämän käytettäväksi silloin, kun aurinkotuotanto ei kata kodin kulutusta.

Tehokas varavoimalähtö, alle 4 ms:n vaihtoaika, generaattorin ja älykuormien integrointi, mahdollisuus kytkeä jopa kuusi invertteriä rinnakkain sekä mikrosähköverkkokäyttö laajentavat merkittävästi mahdollisuuksia verrattuna tavanomaiseen aurinkoinvertteriin.

IP66-suojauksen, AFCI:n, WiFi/LAN/Bluetooth-yhteyksien, LCD-näytön ja laajan yhteensopivuuden matalajänniteakkujen kanssa ansiosta GoodWe ES Uniq 8 kW on erityisen kattava ratkaisu asuinrakennusten projekteihin, joissa halutaan yhdistää aurinkotuotanto, energian varastointi, varavoima ja älykäs energianhallinta.

Tärkeää: akun, aurinkomoduulien, ulkoisten suojausten ja muiden järjestelmän komponenttien on oltava yhteensopivia invertterin kanssa ja ne on mitoitettava GoodWen teknisten tietojen sekä sovellettavan lainsäädännön mukaisesti. Kolmannen osapuolen akkujen osalta on tarkistettava valmistajan voimassa oleva yhteensopivuusluettelo.
