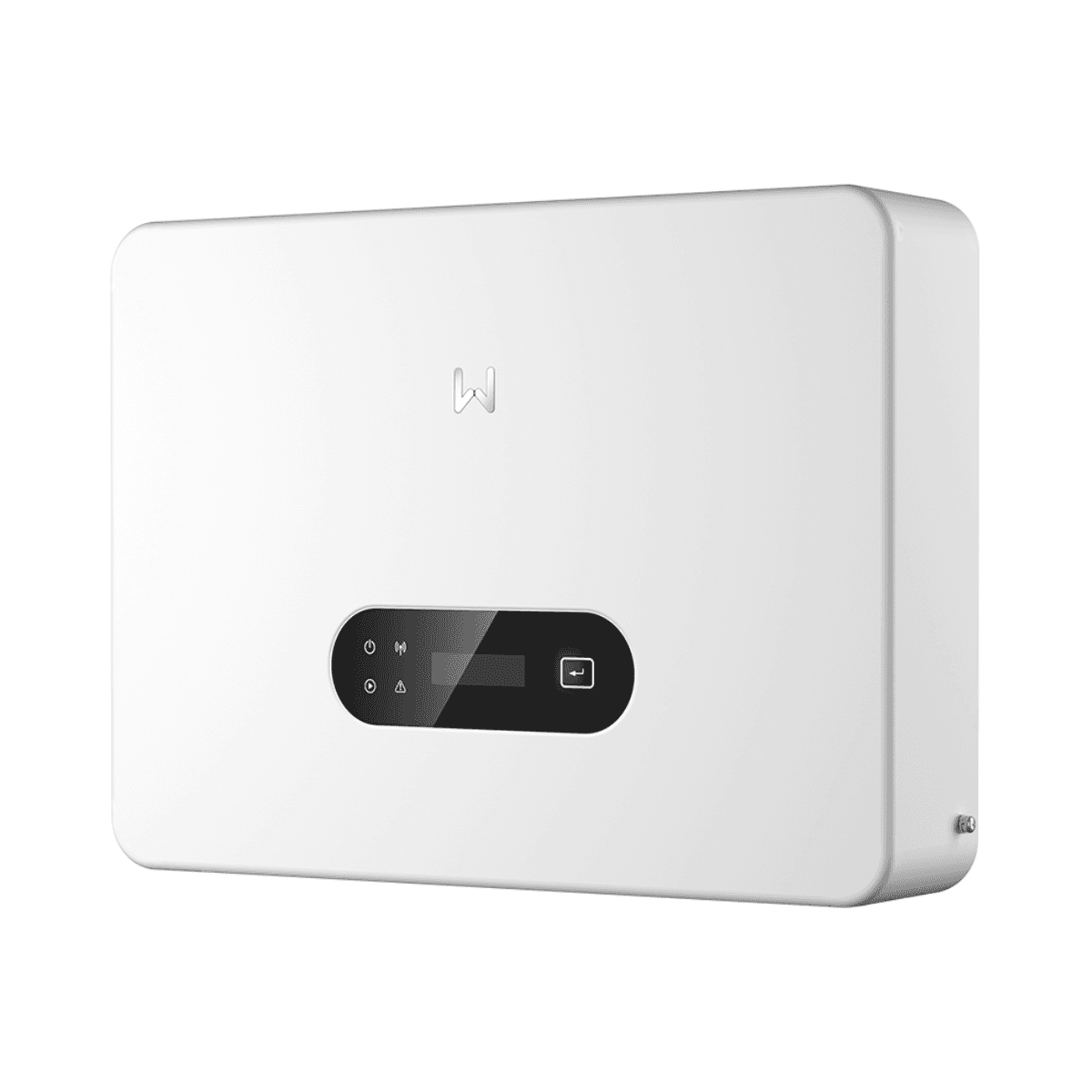

GoodWe GW10K-MS-G40 yksivaiheinen 10 kW aurinkoinvertteri, 3 MPPT

GoodWe GW10K-MS-G40 -aurinkoinvertteri on yksivaiheinen 10 kW:n string-invertteri, joka kuuluu MS G4 -sarjan neljänteen sukupolveen. Se on suunniteltu erityisesti asuinrakennusten aurinkosähköasennuksiin, ja siinä on 3 itsenäistä MPPT-seuraajaa, jotka tarjoavat suuren joustavuuden paneelien jakamiseen eri suuntiin, kallistuksiin tai alueille, joilla on erilaiset säteilyolosuhteet.

Sen arkkitehtuuri tukee jopa 20 A:n tuloa MPPT:tä kohden, on yhteensopiva nykyaikaisten suuritehoisten aurinkomoduulien kanssa ja mahdollistaa GoodWe:n mukaan jopa 200 %:n aurinkosähkön ylimitoituksen. Näihin ominaisuuksiin yhdistyvät 97,9 %:n enimmäishyötysuhde, luonnollinen konvektiokylmätys, IP66-suojaus ja alle 30 dB:n äänitaso.

Yksivaiheinen 10 kW:n invertteri 3 MPPT:llä

GoodWe GW10K-MS-G40 tuottaa 10 000 W:n nimellislähtötehon ja on suunniteltu 220, 230 tai 240 V:n yksivaiheisiin verkkoihin. Sen tärkein etu verrattuna inverttereihin, joissa on yksi tai kaksi maksimitehopisteseuraajaa, on 3 itsenäisen MPPT:n käyttö, joista jokainen tukee yhtä aurinkosähköketjua.

Tämä kokoonpano helpottaa monimutkaisten kattojen, eri suuntiin asennettujen moduulien tai osittain varjostettujen alueiden suunnittelua, sillä kuhunkin MPPT:hen liitetty paneeliryhmä voi toimia itsenäisesti etsiäkseen oman maksimitehopisteensä.

20 A:n tulo MPPT:tä kohden suuritehoisille moduuleille

Jokainen kolmesta MPPT:stä tukee enintään 20 A:n tulo-virtaa ja 26 A:n enimmäisoikosulkuvirtaa. Nämä ominaisuudet mahdollistavat suurivirtaisten aurinkomoduulien käytön ja tarjoavat enemmän joustavuutta paneelien valintaan.

Invertteri tukee 600 V:n enimmäistulojännitetta, kun taas MPPT:n käyttöalue on 40–560 V. Käynnistysjännite on vain 50 V ja nimellinen tulojännite 360 V.

Aurinkosähkön ylimitoitus jopa 200 %

GoodWe ilmoittaa MS G4 -sarjalle mahdollisuuden jopa 200 %:n aurinkosähkön ylimitoitukseen. Tämä mahdollistaa moduulien tehon asentamisen invertterin nimellistä lähtötehoa suuremmaksi, kun suunnittelu ja aurinkokentän sähköiset olosuhteet sen sallivat.

Yhdistettynä alhaiseen käynnistysjännitteeseen ja kolmeen itsenäiseen MPPT:hen tämä suunnittelumarginaali on tarkoitettu maksimoimaan aurinkosähkön tuotanto päivän aikana, myös pienemmän säteilyn jaksoina.

97,9 %:n enimmäishyötysuhde

GW10K-MS-G40 saavuttaa 97,9 %:n enimmäishyötysuhteen ja 97,3 %:n eurooppalaisen hyötysuhteen. Sen enimmäisaktiiviteho on 10 000 W ja enimmäisnäennäisteho on niin ikään 10 000 VA.

Enimmäislähtövirta on 45,5 A. Tehokerroin on noin 1 ja sitä voidaan säätää 0,8 kapasitiivisesta 0,8 induktiiviseen, kun taas kokonais-THD pysyy alle 3 %:ssa.

Integroitu suojaus AC- ja DC-puolella

GoodWe varustaa MS G4 -sarjan useilla järjestelmillä, joiden tarkoituksena on suojata sekä invertteriä että aurinkosähköasennusta. GW10K-MS-G40 sisältää aurinkopuolen napaisuuden käänteisyyssuojan, eristysresistanssin valvonnan, vuotovirran seurannan, saarekekäytön eston sekä ylivirta-, oikosulku- ja ylijännitesuojat vaihtovirralla.

Siinä on myös tasavirtakytkin sekä tyypin II ylijännitesuoja (SPD) sekä DC- että AC-puolella.

• String-virran valvonta: integroitu.
• FV-eristysresistanssin tunnistus: integroitu.
• Vuotovirran valvonta: integroitu.
• FV:n käänteisen napaisuuden suoja: integroitu.
• Saarekekäytön esto: integroitu.
• AC-ylivirtasuoja: integroitu.
• AC-oikosulkusuoja: integroitu.
• AC-ylijännitesuoja: integroitu.
• DC-kytkin: integroitu.
• DC-ylijännitesuoja: SPD tyyppi II.
• AC-ylijännitesuoja: SPD tyyppi II.
• Etäkatkaisu: integroitu.

Valinnainen AFCI 3.0 valokaarisuojaukseen

MS G4 -sarjaan voidaan valinnaisesti lisätä AFCI 3.0, jossa on tekoälyavusteinen valokaaren tunnistus. Tämä toiminto on suunniteltu havaitsemaan tasavirtapuolen valokaaritilanteet ja keskeyttämään toiminnan, kun riskiehdot havaitaan.

GoodWe huomioi myös Rapid Shutdown 2.0:n integroidulla lähettimellä tämän invertterisukupolven turvallisuusratkaisuissa.

Liitettävyys ja valvonta

GoodWe GW10K-MS-G40 tarjoaa useita tiedonsiirtovaihtoehtoja aurinkosähköasennuksen integroinnin ja valvonnan helpottamiseksi. Teknisessä tiedotteessa mainitaan RS485-, WiFi-, LAN-, Bluetooth- ja 4G-liitännät käytetyistä lisävarusteista ja kokoonpanosta riippuen.

Viestintäprotokolla on Modbus RTU, joka on yhteensopiva SunSpecin kanssa. Paikallisessa käyttöliittymässä on LED-merkkivalot ja valinnainen LCD-näyttö, sekä WLAN-yhteys ja sovelluksella ohjaus.

Rinnankytkentämahdollisuus DNS G4:n kanssa

MS G4 -sarja on suunniteltu toimimaan rinnakkaisissa sekajärjestelmissä GoodWe DNS G4 -inverttereiden kanssa EzLink3000-tiedonsiirtolaitteen avulla. GoodWe:n mukaan tämä arkkitehtuuri mahdollistaa jopa 10 invertterin järjestelmien liittämisen ilman ulkoista dataloggeria.

Tämä mahdollisuus helpottaa sekä aurinkosähköasennuksen myöhempää laajentamista että modulaaristen järjestelmien rakentamista, kun tarvitaan suurempaa kokonaistehoa.

Hiljainen toiminta luonnollisella konvektiolla

GW10K-MS-G40 käyttää luonnollista konvektiokylmäystä, joten tavalliseen jäähdytykseen ei tarvita tuulettimia. GoodWe ilmoittaa alle 30 dB:n äänitason, mikä on erityisen kiinnostavaa asuinrakennusten asennuksissa, joissa invertteri voi sijaita lähellä oleskelutiloja.

Oma yöllinen kulutus on alle 1 W, ja laite on suunniteltu toimimaan ympäristön lämpötila-alueella -25...+60 °C.

IP66-suojaus monipuoliseen asennukseen

Invertterillä on IP66-suojausluokka, joka tarjoaa kotelolle korkean suojan pölyn ja veden sisäänpääsyä vastaan. Tämä laajentaa laitteen sijoitusmahdollisuuksia, kunhan GoodWe:n määrittämiä asennusolosuhteita, etäisyyksiä ja suosituksia noudatetaan.

Se voi toimia suhteellisessa kosteudessa 0–100 % ja jopa 4000 metrin korkeudessa merenpinnasta valmistajan määrittämissä olosuhteissa.

Kompakti 16 kg:n rakenne

GoodWe GW10K-MS-G40:n mitat ovat 493 x 365 x 187 mm ja paino 16 kg. Sen kompakti muoto helpottaa käsittelyä ja asennusta, erityisesti kun huomioidaan 10 kW:n nimellisteho ja kolmen MPPT-seuraajan käyttö.

FV-tulot käyttävät MC4-liittimiä 4–6 mm²:n johtimille, kun taas AC-lähtö käyttää plug and play -liitintä, joka on yhteensopiva enintään 16 mm²:n johtimien kanssa.

GoodWe GW10K-MS-G40:n tekniset tiedot

• Merkki: GoodWe.
• Tuotekoodi: GW10K-MS-G40.
• Sarja: MS G4.
• Tyyppi: string-aurinkoinvertteri.
• Verkko: yksivaiheinen.
• Nimellislähtöteho: 10 000 W.
• Nimellisnäennäisteho: 10 000 VA.
• Enimmäisaktiiviteho AC: 10 000 W.
• Enimmäisnäennäisteho AC: 10 000 VA.
• Nimellislähtöjännite: 220 / 230 / 240 V, L / N / PE.
• Nimellistaajuus: 50 / 60 Hz.
• Enimmäislähtövirta: 45,5 A.
• Tehokerroin: noin 1, säädettävissä 0,8 kapasitiivisesta 0,8 induktiiviseen.
• Enimmäiskokonais-THD: <3%.
• MPPT:iden määrä: 3.
• Stringien määrä per MPPT: 1.
• FV:n enimmäistulojännite: 600 V.
• MPPT:n käyttöalue: 40-560 V.
• Käynnistysjännite: 50 V.
• Nimellinen tulojännite: 360 V.
• Enimmäisvirta per MPPT: 20 A.
• Enimmäisoikosulkuvirta per MPPT: 26 A.
• FV-ylimitoitus: jopa 200 % GoodWe:n mukaan.
• Enimmäishyötysuhde: 97,9 %.
• Eurooppalainen hyötysuhde: 97,3 %.
• Jäähdytys: luonnollinen konvektio.
• Äänitaso: <30 dB.
• Yöllinen kulutus: <1 W.
• Suojausluokka: IP66.
• Käyttölämpötila-alue: -25...+60 °C.
• Suhteellinen kosteus: 0-100%.
• Enimmäiskäyttökorkeus: 4000 m.
• Topologia: ilman eristystä.
• Viestintä: RS485, WiFi, LAN, Bluetooth ja 4G.
• Protokolla: Modbus RTU, yhteensopiva SunSpecin kanssa.
• Käyttöliittymä: LED, valinnainen LCD ja WLAN + sovellus.
• DC SPD -suojaus: tyyppi II.
• AC SPD -suojaus: tyyppi II.
• AFCI: valinnainen.
• Mitat: 493 x 365 x 187 mm.
• Paino: 16 kg.
• DC-liittimet: MC4 4-6 mm²:n johtimille.
• AC-liitäntä: plug and play -liitin enintään 16 mm²:lle.

Erityisen sopiva monimutkaisille aurinkokatoille

Kolme itsenäistä MPPT:tä tekee GoodWe GW10K-MS-G40:stä erityisen kiinnostavan ratkaisun asennuksiin, joissa moduulit on jaettava eri suuntiin tai kallistuksiin. Verrattuna arkkitehtuuriin, jossa on vähemmän MPPT-seuraajia, se tarjoaa suuremman riippumattomuuden eri aurinkosähköketjujen välillä.

10 kW:n yksivaiheinen teho, 20 A:n tulot MPPT:tä kohden, jopa 200 %:n aurinkosähkön ylimitoitus, 97,9 %:n enimmäishyötysuhde, IP66-suojaus ja alle 30 dB:n toiminta muodostavat kokonaisratkaisun asuinrakennusten aurinkosähköjärjestelmiin, joissa tarvitaan tehoa, suunnittelun joustavuutta ja laajoja viestintämahdollisuuksia.

Tärkeää: stringien mitoitus, liitetty aurinkosähköteho, moduulien jännitteet ja virrat sekä ulkoiset suojalaitteet on laskettava GoodWe:n teknisten tietojen ja kunkin asennuksen sovellettavien määräysten mukaisesti.
