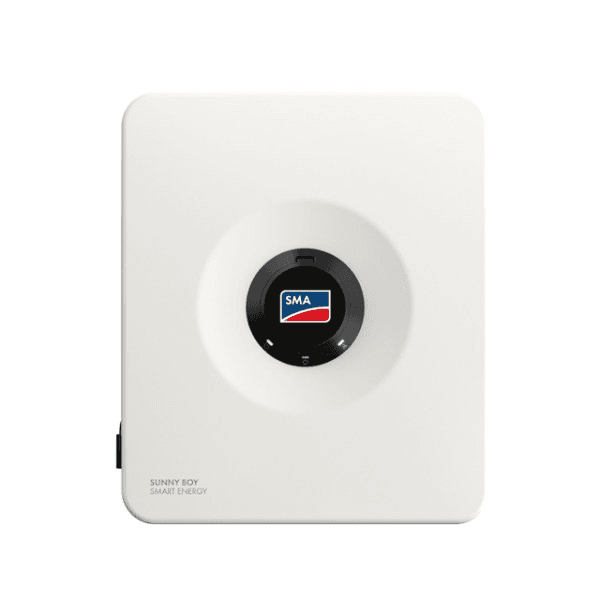

SMA Sunny Boy Smart Energy yksivaiheinen hybridi aurinkoinvertteri 6 kW

Sen korkeajänniteakkujen liitäntä mahdollistaa aurinkosähkön ylijäämän varastoinnin ja myöhemmän käytön, mikä parantaa järjestelmän tuottaman energian hyödyntämistä. Lisäksi se sisältää edistyneet energianhallinta-, tuotannon optimointi-, valvonta- ja varavoimatoiminnot osana SMA Home Energy Solution -ekosysteemiä.

Kaksi yhdessä -hybridi-invertteri aurinkoenergialle ja varastoinnille

Sunny Boy Smart Energy yhdistää samaan laitteeseen aurinkosähköinvertterin ja akkuinvertterin. Aurinkopaneeleista tuleva energia voidaan muuntaa suoraan vaihtovirraksi kodin kulutuksen syöttämiseksi tai verkkoon syöttämiseksi, ja sitä voidaan käyttää myös yhteensopivan akun lataamiseen.

Kun järjestelmä tarvitsee varastoitua energiaa, invertteri muuntaa akun syöttämän tasavirran sähköasennuksen kanssa yhteensopivaksi vaihtovirraksi.

SMA mahdollistaa tämän mallin käytön hybridi-invertterinä, aurinkosähköinvertterinä tai akkuinvertterinä, mikä tuo joustavuutta sekä uusiin asennuksiin että erilaisiin energian varastointikonfiguraatioihin.

6 kilowatin nimellisteho yksivaiheisena

SBSE6.0-50-malli tarjoaa 6 000 watin nimellisen aktiivitehon 230 voltilla ja 50 hertsillä, ja sen enimmäisnäennäisteho on 6 000 volttiampeeria.

Vaihtovirran nimellisjännite on 230 tai 240 volttia, ja käyttöalue on 184–253 volttia. Lähtövirran nimellisvirta on 26,1 ampeeria ja enimmäisvirta 30 ampeeria.

Tehokerroin on nimellisteholla 1, ja sitä voidaan säätää valmistajan määrittämän alueen sisällä sähköverkon vaatimusten mukaisesti.

Jopa 12 kilowattipiikin aurinkosähköteho

Vaikka sen nimellislähtöteho on 6 kilowattia, Sunny Boy Smart Energy 6.0 tukee enintään 12 000 watin huipputehon aurinkopaneelitehoa.

Tämä mahdollistaa aurinkokentän ylimitoittamisen suhteessa invertterin nimellistehoon, mikä voi lisätä tuotantoa heikommassa säteilyssä ja parantaa järjestelmän vuotuista hyötysuhdetta.

3 itsenäistä MPP-seuraajaa

Invertterissä on 3 itsenäistä maksimitehopisteen seuraajaa, joilla on yksi tulo kutakin seuraajaa kohti. Tämä rakenne helpottaa erisuuntaisten, eri kaltevuuksilla olevien tai tuotanto-olosuhteiltaan erilaisten paneeliryhmien asentamista.

A- ja B-tulot voidaan konfiguroida rinnakkaiskäyttöön SMA:n ilmoittamissa yhteensopivissa olosuhteissa ja laiteohjelmistoversioissa.

Laaja aurinkosähköjännitteen alue

• Maksimi aurinkosähköteho: 12 000 wattipiikkiä.
• Enimmäistulonjännite: 600 volttia.
• Minimitulonjännite: 60 volttia.
• Käynnistysjännite: 66 volttia.
• MPP-seuranta-alue: 60–480 volttia.
• Itsenäisten MPP-seuraajien määrä: 3.
• Tulojen määrä per MPP-seuraaja: 1.
• Hyödyllinen enimmäisvirta per tulo: 15 ampeeria.
• Oikosulun enimmäisvirta per tulo: 30 ampeeria.
• Oikosulun enimmäisvirta kaikissa tuloissa yhteensä: 60 ampeeria.

Korkeajänniteakun liitäntä

SMA Sunny Boy Smart Energy sisältää itsenäisen liitännän litiumioniakulle. Hyväksytty jännitealue on 90–500 volttia, joten se on suunniteltu yhteensopiville korkeajännitteisille varastointijärjestelmille.

SMA määrittää, että käytössä tulee olla ainoastaan valmistajan hyväksymiä akkuja. Yhteensopiviin ratkaisuihin kuuluu SMA Home Storage sekä tietyt muiden valmistajien korkeajänniteakut, jotka sisältyvät SMA:n voimassa olevaan yhteensopivuusluetteloon.

Akun nopea lataus

Akkuliitäntä tukee 30 ampeerin enimmäislataus- ja purkuvirtaa. SBSE6.0-50-mallissa enimmäislatausteho on 10 000 wattia, kun taas ilmoitettu enimmäispurkausteho on 6 316 wattia.

• Akkutyyppi: SMA:n hyväksymä yhteensopiva litiumioniakku.
• Itsenäisten akkuliitäntöjen määrä: 1.
• Akun jännitealue: 90–500 volttia.
• Enimmäislatausvirta: 30 ampeeria.
• Enimmäispurkausvirta: 30 ampeeria.
• Oikosulun enimmäisvirta: 55 ampeeria.
• Enimmäislatausteho: 10 000 wattia.
• Enimmäispurkausteho: 6 316 wattia.

Integroitu varavoimansyöttö

Sunny Boy Smart Energy sisältää manuaalisen varavoimansyötön, jota voidaan käyttää sähköverkon katkoksen aikana tiettyjen kuormien syöttämiseen akun ja aurinkosähköjärjestelmän käytettävissä olevalla energialla.

Varavoimansyötön lähtö tarjoaa enintään 3 680 watin tehon 230 voltilla. Tilan aktivointi tehdään manuaalisesti, ja sähköasennuksen on oltava SMA:n ohjeiden mukaisesti valmiiksi tehty.

Automaattinen varmistus saatavilla lisävarusteilla

Invertteri on myös valmis toimimaan osana automaattista varmistusjärjestelmää yhteensopivien SMA-lisävarusteiden avulla. Tämä toiminto edellyttää lisälaitteistoa eikä sitä pidä sekoittaa integroituihin varavoimansyötön lähtöihin.

Yhteensopivassa varmistuskokoonpanossa SMA ilmoittaa invertterille yksivaiheisen varmistuksen nimellistehoksi jopa 7 300 wattia, ja tietyissä kulutushuipuissa on mahdollista hetkellisesti suurempi kapasiteetti.

Sarjan saatavilla olevia varmistuslisävarusteita ovat esimerkiksi SMA Backup 1P ja SMA Backup 3P, joiden valinta tulee tehdä asennuksen suunnittelun mukaan.

Maksimihyötysuhde 98,1 prosenttia

Sunny Boy Smart Energy saavuttaa 98,1 prosentin maksimihyötysuhteen, mikä mahdollistaa aurinkoenergian muuntamisen pienin sähköhäviöin.

Järjestelmä käyttää muuntajattomaa arkkitehtuuria ja luonnollista konvektiota jäähdytykseen, joten se ei tarvitse tuulettimia normaalissa käytössä.

Tyypillinen äänitaso on noin 35 desibeliä, mikä tekee siitä sopivan asennettavaksi asuinympäristöihin.

SMA ShadeFix aurinkotuotannon optimointiin

Invertteri sisältää SMA ShadeFix -teknologian, SMA:n integroidun varjostuksenhallinnan. Tämä toiminto analysoi aurinkokentän käyttäytymistä ja optimoi paneelien toimintapisteen, kun esiintyy osittaista varjostusta tai muita tuotantokäyrään vaikuttavia olosuhteita.

Toiminto on integroitu suoraan invertterin ohjelmistoon eikä vaadi erillisiä optimointilaitteita jokaiseen paneeliin maksimitehopisteen hallinnan toteuttamiseksi.

SMA ArcFix valokaarien tunnistukseen

Sunny Boy Smart Energy sisältää SMA ArcFix -järjestelmän, joka tunnistaa tasavirran valokaaria. Laite valvoo aurinkosähköjärjestelmää ja voi keskeyttää energiansyötön, kun se havaitsee valokaareen liittyvät olosuhteet.

Tämä toiminto kuuluu SMA:n integroituihin suojaustoimintoihin, joiden tarkoituksena on parantaa aurinkosähköjärjestelmän käyttöturvallisuutta.

Integroitu sähköinen suojaus

Invertteri sisältää useita sisäisiä valvonta- ja suojausjärjestelmiä aurinkosähköjärjestelmää, akkua ja verkkoliitäntää varten.

• Erotuslaite tulopuolella.
• Valokaaren tunnistus SMA ArcFixillä.
• Maasulun valvonta.
• Sähköverkon valvonta.
• Napaisuussuojus tasavirralla.
• Oikosulkukesto vaihtovirralla.
• Kaikkia virtoja tunnistava vikavirran valvontayksikkö.
• Sähkösuojausluokka I.
• Ylijänniteluokka III verkossa.
• Ylijänniteluokka II akussa ja aurinkokentässä.

Se tukee myös ulkoisen tyypin II tasajännitesuojan lisäämistä yhteensopivilla ratkaisuilla.

Valvonta ja älykäs energianhallinta

SBSE6.0-50 sisältää useita viestintäliitäntöjä, joiden avulla voidaan valvoa aurinkotuotantoa, akkua ja järjestelmän energian virtoja.

Siinä on Wi-Fi- ja Ethernet-yhteys, ja se voidaan integroida SMA-ekosysteemin alustoihin ja laitteisiin, mukaan lukien Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter ja Sunny Home Manager.

Liitännät ja viestintäprotokollat

• Wi-Fi: integroitu.
• Ethernet: integroitu, 2 porttia.
• Viestintä akun kanssa CAN-väylän kautta: integroitu.
• RS-485: integroitu.
• Modbus SMA ja SunSpec: yhteensopiva.
• Modbus RTU: yhteensopiva.
• SMA Speedwire ja Webconnect: yhteensopivat.
• SMA Battery Interface: integroitu.
• Digitaalinen lähtö: 1 monitoimireleellä toteutettu lähtö, yhteensopiva SG Ready -toiminnon kanssa.

Voi toimia System Managerina

Asennuksissa, joissa käytetään SMA Energy Meteriä, Sunny Boy Smart Energy voi toimia System Managerina ja keskitettynä kodin energianhallintalaitteena.

Tässä kokoonpanossa se voi hallita järjestelmän energian virtoja, integroida aurinkotuotannon ja akun sekä hallita jopa 3 Sunny Boy Smart Energy -laitetta akulla yhteensopivassa asennuksessa.

Kun asennuksessa on Sunny Home Manager, tämä laite ottaa energianhallinnan keskeiset tehtävät, ja invertterit integroidaan alisteisiksi laitteiksi.

Integrointi lämpöpumppuun ja sähköiseen liikkuvuuteen

SMA-ekosysteemi mahdollistaa invertterin integroinnin muihin kodin energiankuluttajiin ja -tuottajiin, kuten lämpöpumppuihin ja sähköautojen latausratkaisuihin.

Yhdistettynä asianmukaisiin energianhallintakomponentteihin järjestelmä voi koordinoida käytettävissä olevan aurinkoenergian, varastoinnin ja eri kulutukset, jotta paikallinen aurinkotuotannon hyödyntäminen kasvaa.

IP65-suojaus sisä- ja ulkokäyttöön

Invertterillä on IP65-suojausluokka IEC 60529 -standardin mukaisesti, ja se on suunniteltu asennettavaksi sekä sisä- että ulkotiloihin, kunhan SMA:n määrittämiä asennusolosuhteita noudatetaan.

Sen käyttölämpötila-alue on -25–60 astetta Celsius, ja tehoa alennetaan, kun lämpöolosuhteet sitä edellyttävät.

Se voi toimia jopa 3 000 metrin korkeudessa merenpinnasta ja kestää jopa 100 prosentin suhteellisen kosteuden valmistajan määrittelemissä olosuhteissa.

Mitat ja paino

SMA Sunny Boy Smart Energy 6.0 on kompaktin kokoinen laite ottaen huomioon, että se yhdistää sekä aurinkosähköelektroniikan että akun hallinnan.

• Leveys: 500 millimetriä.
• Korkeus: 586 millimetriä.
• Syvyys: 236 millimetriä.
• Paino: 17,5 kilogrammaa.
• Jäähdytys: luonnollinen konvektio.
• Tyypillinen äänitaso: 35 desibeliä.
• Suojausluokka: IP65.

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50:n tekniset ominaisuudet

• Merkki: SMA Solar.
• Sarja: Sunny Boy Smart Energy.
• Viite: SBSE6.0-50.
• Tuotetyyppi: yksivaiheinen hybridi aurinkoinvertteri.
• Toiminnot: aurinkosähköinvertteri ja akkuinvertteri.
• Nimellislähtöteho: 6 000 wattia.
• Enimmäisnäennäisteho: 6 000 volttiampeeria.
• Nimellislähtöjännite: 230 tai 240 volttia.
• Vaihtovirran jännitealue: 184–253 volttia.
• Verkkotaajuus: 50 tai 60 hertsiä.
• Nimellislähtövirta: 26,1 ampeeria.
• Enimmäislähtövirta: 30 ampeeria.
• Maksimihyötysuhde: 98,1 prosenttia.
• Maksimi aurinkosähköteho: 12 000 wattipiikkiä.
• Aurinkosähkön enimmäisjännite: 600 volttia.
• MPP-jännitealue: 60–480 volttia.
• Minimitulonjännite: 60 volttia.
• Käynnistysjännite: 66 volttia.
• Itsenäisten MPP-seuraajien määrä: 3.
• Hyödyllinen enimmäisvirta per aurinkotulo: 15 ampeeria.
• Oikosulun enimmäisvirta per tulo: 30 ampeeria.
• Itsenäinen akkuliitäntä: 1.
• Akkuteknologia: SMA:n hyväksymä litiumioniakku.
• Akun jännitealue: 90–500 volttia.
• Enimmäislatausvirta: 30 ampeeria.
• Enimmäispurkausvirta: 30 ampeeria.
• Akun enimmäislatausteho: 10 000 wattia.
• Akun enimmäispurkausteho: 6 316 wattia.
• Integroitu varavoimansyöttö: kyllä.
• Varavoimansyötön nimellisteho: 3 680 wattia.
• Varavoimansyötön aktivointi: manuaalinen.
• Automaattinen varmistus: saatavilla yhteensopivalla SMA-lisälaitteistolla.
• SMA ShadeFix: integroitu.
• SMA ArcFix: integroitu.
• Vikavirran valvonta: integroitu.
• Wi-Fi: integroitu.
• Ethernet: integroitu.
• Ethernet-porttien määrä: 2.
• RS-485: integroitu.
• CAN-viestintä akun kanssa: integroitu.
• Modbus: yhteensopiva.
• SMA Speedwire ja Webconnect: yhteensopivat.
• Digitaalinen lähtö: 1 monitoimirele, yhteensopiva SG Ready -toiminnon kanssa.
• Suojausluokka: IP65.
• Sähkösuojausluokka: luokka I.
• Jäähdytys: luonnollinen konvektio.
• Topologia: muuntajaton.
• Käyttölämpötila: -25–60 astetta Celsius.
• Maksimikäyttökorkeus: 3 000 metriä.
• Leveys: 500 millimetriä.
• Korkeus: 586 millimetriä.
• Syvyys: 236 millimetriä.
• Paino: 17,5 kilogrammaa.

Hybridi-invertteri aurinkosähkön omakulutuksen maksimoimiseksi

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 yhdistää aurinkosähkön tuotannon, varastoinnin ja energianhallinnan yhteen yksivaiheiseen invertteriin. Sen 3 MPP-seuraajaa mahdollistavat erisuuntaisten aurinkokenttien suunnittelun, ja kyky liittää jopa 12 000 wattipiikin paneeliteho tuo joustavuutta järjestelmän mitoitukseen.

Korkeajänniteakun liitäntä, 98,1 prosentin maksimihyötysuhde, SMA ShadeFix- ja SMA ArcFix -toiminnot, varavoimansyöttö sekä integroitu yhteys tekevät Sunny Boy Smart Energystä asuinrakennuksen aurinkosähköjärjestelmän ytimen, joka on valmis hyödyntämään sekä välittömän aurinkotuotannon että varastoidun energian.
