Kolmivaiheinen energiamittari jopa 65 A Wallbox

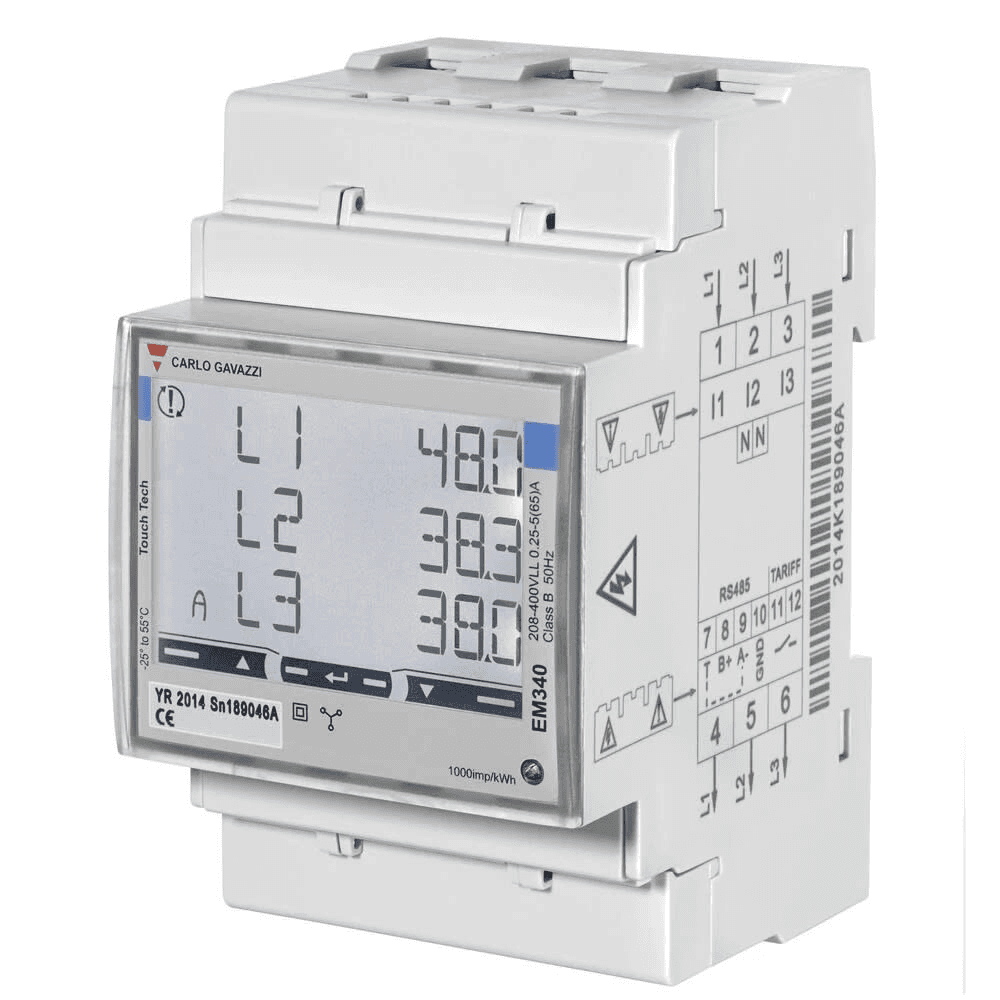

Wallboxin kolmivaiheinen energiamittari 000002174 on sähköasennuksiin tarkoitettu mittari kolmivaiheisille järjestelmille. Se on suunniteltu mittaamaan suoraan jopa 65 A virtoja ja toimittamaan Wallbox-latausjärjestelmälle tarvittavat tiedot erilaisia energianhallintatoimintoja varten. Viite vastaa Wallboxin tunnistamaa mallia MTR-3P-65A / EM340-PRO380, ja se asennetaan DIN-kiskoon, jossa se vie 3 moduulia.

RS485-viestinnän ansiosta yhteensopivien Wallbox-latureiden kanssa mittari mahdollistaa asennuksen kulutuksen reaaliaikaisen seurannan ja tämän tiedon hyödyntämisen esimerkiksi Power Boost -toiminnossa, dynaamisessa tehonhallinnassa ja yhteensopivissa aurinkosähköä hyödyntävissä latausratkaisuissa. Suora mittaus poistaa virtamuuntajien tai ulkoisten virtapihtien tarpeen asennuksissa, joissa laitekohtainen 65 A:n raja ei ylity.

Kolmivaiheinen mittari jopa 65 A:lle

Wallboxin viite 000002174 on suunniteltu erityisesti kolmivaiheisiin asennuksiin, ja se sallii enintään 65 A jatkuvan virran.

Mittaus tehdään suoraan mittarin kautta, joten vaihejohtimet kulkevat sähköisesti laitteen läpi ilman ulkoisia virtapihtejä.

• Asennustyyppi: kolmivaiheinen.
• Mittaustapa: suora.
• Perusvirta: 5 A.
• Maksimivirta: 65 A.
• EM340-sarjan määritelty minimivirta: 0,25 A.

EM340 / PRO380 -malli

Wallbox määrittelee tämän viitteen nimenomaisesti muodossa Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 on kolmivaiheinen energiananalysaattori, joka on suunniteltu mittaamaan sekä energiaa että asennuksen erilaisia sähköisiä suureita ja välittämään ne ohjausjärjestelmälle.

Sen integrointi Wallbox-latureihin mahdollistaa latausinfrastruktuurin toiminnan mukauttamisen kiinteistössä käytettävissä olevaan tehoon.

Yhteensopiva Power Boostin kanssa

Yksi mittarin tärkeimmistä käyttökohteista on Power Boost yhteensopivissa Wallbox-latureissa.

Power Boost hyödyntää kiinteistön kokonaiskulutuksen mittausta ja säätää dynaamisesti sähköauton lataukseen käytettävissä olevaa tehoa.

Kun kodin tai asennuksen kulutus kasvaa, laturi voi pienentää ajoneuvolle varattua tehoa. Kun muu kulutus vähenee, järjestelmä voi jälleen kasvattaa lataustehoa asetettujen rajojen puitteissa.

Tämä auttaa hyödyntämään käytettävissä olevan sähkötehon paremmin ja estää rakennuksen ja ajoneuvon yhteenlasketun kulutuksen ylittämästä asennukselle määritettyä rajaa.

Dynaaminen latauksen hallinta

Mittari toimittaa sähköistä tietoa Wallbox-ekosysteemille, jotta yhteensopivissa asennuksissa voidaan käyttää dynaamisen energianhallinnan toimintoja.

Usean laturin infrastruktuureissa Wallbox tukee ratkaisuja kuten Dynamic Power Sharing tai vastaavia dynaamisen hallinnan järjestelmiä, jotka voivat jakaa käytettävissä olevan tehon eri latauspisteiden kesken.

Lopullinen yhteensopivuus riippuu laturin mallista, asennuksen kokoonpanosta ja käytössä olevista ohjelmistotoiminnoista.

Yhteensopiva aurinkolatausratkaisujen kanssa

EM340 kuuluu Wallboxin energianhallintaratkaisuihin käytettyihin mittareihin, jotka tukevat aurinkosähköntuotantoa. Ratkaisuja on aiemmin kutsuttu nimellä Eco-Smart, ja ne on nykyisin integroitu Wallbox-ekosysteemin Solar Charging -toimintoihin.

Yhteensopivassa asennuksessa järjestelmä voi käyttää mittarin antamaa tietoa kodin energian virtauksen määrittämiseen ja ajoneuvon latauksen hallintaan käytettävissä olevan energian mukaan.

Tarkat toiminnot ja käytettävissä olevat lataustilat riippuvat Wallbox-laturista ja asennetun energianhallintajärjestelmän versiosta.

RS485-viestintä

Mittarin ja yhteensopivien Wallbox-latureiden välinen viestintä tapahtuu RS485-väylän kautta.

EM340:ssa tämä viestintä käyttää Modbus RTU -protokollaa, jonka avulla mitatut sähköarvot voidaan siirtää hallintajärjestelmälle.

Wallbox esittää asennusdokumentaatiossaan EM340:n kytkennän seuraavien liittimien kautta:

• A- / RS485.
• B+ / RS485.
• GND.
• Väylän päätevastus.

RS485-verkon asennus ja konfigurointi tulee tehdä käytettävän Wallbox-laturin kytkentäkaavion mukaisesti.

Aktiivisen ja loistehon mittaus

EM340-tekninen alusta mahdollistaa sähkökulutukseen liittyvien eri suureiden mittaamisen.

Käytettävissä olevia parametreja ovat muun muassa:

• Aktiivienergia: kWh.
• Loistehoenergia: kvarh.
• Aktiiviteho: kW.
• Loisteho: kvar.
• Näennäisteho: kVA.
• Vaihejännite: VLL.
• Vaihe-nolla-jännite: VLN.
• Virta: A.
• Tehokerroin: PF.
• Taajuus: Hz.

Laite voi käsitellä järjestelmän kokonaisarvoja sekä eri vaiheisiin liittyviä muuttujia.

Tuodun ja viedyn energian mittaus

EM340-sarja erottaa toisistaan verkosta kulutetun energian ja verkkoon syötetyn energian, mikä on erityisen hyödyllistä aurinkosähköä sisältävissä asennuksissa.

Tämä ominaisuus antaa energianhallintajärjestelmälle tietoa tehon virtauksen suunnasta.

Suora 5(65) A -kytkentä

Mittarissa on virransyöttö, jonka nimellisarvo on 5(65) A, eli perusvirta on 5 A ja jatkuva maksimivirta 65 A.

Koska kyseessä on suorakytkentäinen mittari, se ei tarvitse ulkoisia virtamuuntajia toimiakseen tällä alueella.

Suurempivirtaisissa kolmivaiheisissa asennuksissa Wallbox tarjoaa epäsuoran mittauksen laitteita, joissa käytetään virtapihtejä suuremmille alueille.

Kolmivaihejännite 208–400 V vaiheiden välillä

EM340-alusta on suunniteltu verkoille, joiden mittausjännite on 208–400 V AC vaiheiden välillä.

Sitä voidaan käyttää yhteensopivissa 3- tai 4-johtimisissa kolmivaihejärjestelmissä sähköisen kokoonpanon ja valmistajan määrittämän kytkentäkaavion mukaan.

Itsevirtaava mitatusta verkosta

EM340 on itsevirtaava mittari, joka saa käyttövirtansa mittaamastaan sähköjännitteestä, joten se ei tarvitse erillistä apujännitettä normaaliin toimintaansa.

EM340-sarjan oma kulutus on määritelty enintään noin 1 W / 10 VA.

Taustavalaistu LCD-näyttö

Mittarissa on taustavalaistu LCD-näyttö, jonka avulla tärkeimmät sähköarvot voidaan tarkistaa suoraan keskukselta.

EM340-mallissa on kolme kahdeksannumeroista riviä ja kosketusalueet, joiden avulla voidaan selata eri tietosivuja ja parametreja.

Wallbox-integraation lisäksi tämä näyttö on hyödyllinen käyttöönoton, tarkistuksen ja huollon aikana.

DIN-kiskoon asennus

Wallbox 000002174 on suunniteltu asennettavaksi sähkökaappeihin DIN-kiskoon.

Se vie 3 DIN-moduulia, joten sähkökaapista on varattava vastaava tila.

EM340-alustan mitat ovat noin:

• Leveys: 54 mm.
• Korkeus: 90 mm.
• Syvyys: 63 mm.

EM340-mittarin paino on valmistajan tietojen mukaan noin 240 g pakkauksen kanssa.

IP51-etusuojaus

EM340-sarjassa on:

• Etusuojaus: IP51.
• Liittimien suojaus: IP20.

Mittari on tarkoitettu asennettavaksi sähkökaapin tai muun sopivan kotelon sisään, joten lopullinen suojausluokka riippuu käytetystä kaapista.

Tarkkuus energian seurantaan

EM340 täyttää ammattimaisen sähkömittauksen tarkkuusvaatimukset.

• Aktiivienergia: luokka 1 standardin EN 62053-21 mukaan.
• Aktiivienergia: luokka B standardin EN 50470-3 mukaan vastaaville versioille.
• Loistehoenergia: luokka 2 standardin EN 62053-23 mukaan.
• Virran ja jännitteen tarkkuus: jopa ±0,5 % lukemasta valmistajan määrittelemissä olosuhteissa.

Tärkeää: viitettä 000002174 ei pidä sekoittaa EM340 MID -malliin

Wallbox myy sekä tavallisia EM340-mittareita että EM340 MID -versioita. Viite 000002174 on Wallboxin mukaan tunnistettu mallina MTR-3P-65A / EM340-PRO380, kolmivaiheinen 65 A:n mittari, kun taas nykyinen lisävarustedokumentaatio esittää EM340 MID -version erillisenä kategoriana.

Siksi viitteelle 000002174 ei pidä automaattisesti olettaa MID-sertifiointia, joka on tarkoitettu lakisääteiseen tai laskutukselliseen mittaukseen, ellei toimitettu yksikkö nimenomaisesti vastaa sertifioitua versiota.

Wallbox 000002174:n tekniset ominaisuudet

• Merkki: Wallbox.
• Viite: 000002174.
• Tuotekoodi: MTR-3P-65A.
• Liitetty malli: EM340 / PRO380.
• Tyyppi: energiamittari.
• Sähköasennus: kolmivaiheinen.
• Mittaustapa: suora.
• Nimellis-/perusvirta: 5 A.
• Maksimivirta: 65 A.
• EM340-sarjan jännite: 208–400 V AC vaiheiden välillä.
• Asennus: DIN-kisko.
• Leveys: 3 DIN-moduulia.
• EM340:n mitat: noin 54 x 90 x 63 mm.
• Viestintä Wallboxin kanssa: RS485.
• Protokolla: Modbus RTU.
• Näyttö: taustavalaistu LCD.
• Aktiivienergian mittaus: kyllä.
• Loistehoenergian mittaus: kyllä.
• Mittaus vaiheittain: kyllä.
• Tuodun/viedyn energian mittaus: kyllä.
• Power Boost: yhteensopiva tuetuissa Wallbox-järjestelmissä.
• Eco-Smart / Solar Charging: yhteensopiva laturista ja kokoonpanosta riippuen.
• Dynamic Power Sharing: yhteensopiva Wallbox-infrastruktuurista riippuen.
• Etusuojaus: IP51.
• Liittimien suojaus: IP20.
• Itsevirtaava: kyllä.

Wallbox-mittari sähköauton latauksen optimointiin

Wallbox 000002174 mahdollistaa asennuksen kolmivaiheisen kulutuksen mittauksen integroinnin yhteensopiviin Wallbox-latureihin ja tarjoaa tarvittavat tiedot sähköauton latauksen mukauttamiseksi todellisesti käytettävissä olevaan energiaan.

Sen suora mittaus jopa 65 A:iin, kompakti 3 DIN-moduulin muoto ja RS485-viestintä tekevät siitä erityisen sopivan koti- ja ammattikäyttöön tarkoitettuihin kolmivaiheisiin asennuksiin, joissa halutaan käyttää Power Boostia, aurinkolataustoimintoja tai dynaamisia tehonhallintajärjestelmiä.

Asennuksen saa suorittaa vain pätevä ammattilainen, ja siinä on noudatettava sekä mittarin kytkentäkaaviota että sen Wallbox-laturin erityistä dokumentaatiota, jonka kanssa laitetta käytetään.
