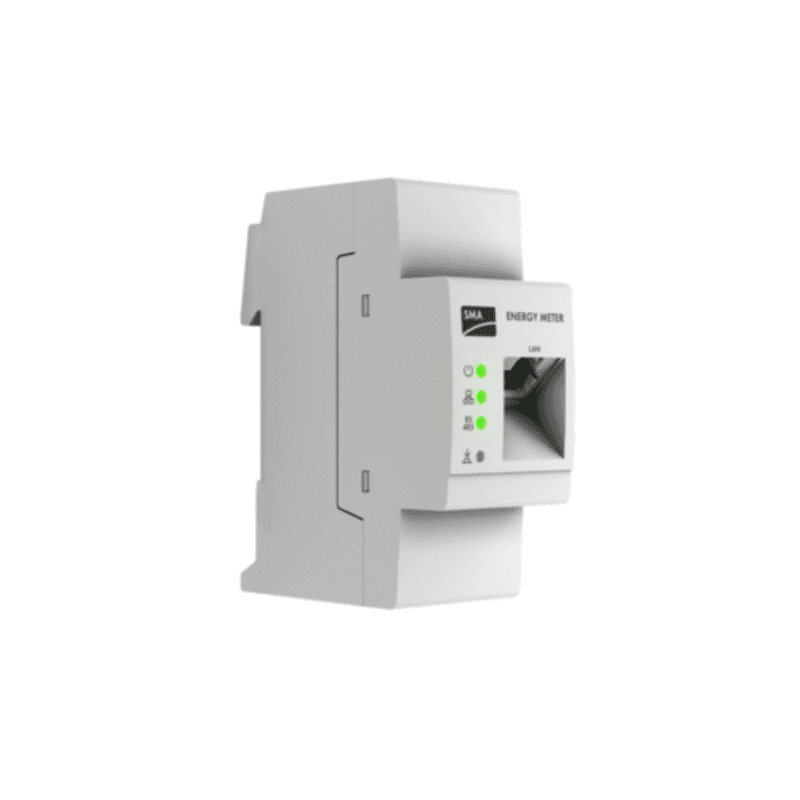

Sähköenergiamittari (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 on älykäs energiamittari, joka on suunniteltu mittaamaan nopeasti ja tarkasti aurinkosähköjärjestelmien ja SMA-energianhallintajärjestelmien sähkövirtoja. Tässä versiossa on 63 A:n virtamuuntaja, ja se mahdollistaa mitattujen arvojen siirtämisen Ethernetin kautta paikallisessa verkossa, mikä helpottaa verkosta otetun sähkön, verkkoon syötetyn energian ja aurinkosähkön tuotannon seurantaa.

Kaksisuuntaisen mittauksen ansiosta SMA EM-1CT63A-21 voi määrittää sekä verkosta otetun energian että verkkoon syötetyn energian. Tätä tietoa voidaan hyödyntää SMA-ekosysteemissä energianhallinnan optimointiin, aurinkosähkön omakäytön lisäämiseen sekä asennettujen laitteiden kanssa yhteensopiviin ohjaustoimintoihin.

Mittaus 63 A:n virtamuuntajalla

SMA EM-1CT63A-21 suorittaa mittauksen virtamuuntajan avulla, joka sisältyy toimitukseen vakiovarusteena. Tässä versiossa on CT-liitäntä, ja se on suunnattu yksivaiheisiin sovelluksiin, joissa rajavirta on enintään 63 A.

Toisin kuin muut suoraliitäntäiset mittarit, SMA Energy Meter CT mittaa virran vastaavan virtamuuntajan avulla. Tämä rakenne helpottaa sen integrointia sähkökeskuksiin ja mahdollistaa mittauksen ilman, että koko asennuksen virta kulkee suoraan mittarin läpi.

Kaksisuuntainen mittaus aurinkosähköasennuksiin

SMA Energy Meter CT mahdollistaa energian virtausten rekisteröinnin molempiin suuntiin. Näin sitä voidaan käyttää verkosta kulutetun tehon ja verkkoon syötetyn aurinkosähkötehon selvittämiseen.

Sitä voidaan käyttää myös aurinkosähkön tuotannon mittarina ja auttaa integroimaan muiden valmistajien inverttereiden tuotantoa tiettyihin yhteensopiviin SMA-energianhallintajärjestelmiin.

Viestintä Ethernetin kautta

Mittarissa on Ethernet-liitäntä mitattujen arvojen siirtämiseen paikallisverkon kautta. Siinä ei ole WiFi-yhteyttä, joten sen integrointi muihin järjestelmän komponentteihin tapahtuu verkkokaapelilla.

Sähköarvojen nopea tiedonsiirto mahdollistaa sen, että yhteensopivat SMA-järjestelmät saavat ajantasaiset tiedot valvontaa ja energianhallintaa varten. Valmistaja ilmoittaa mittausjaksoiksi 1000 ms ja 200 ms.

Yhteensopiva SMA-energianhallintajärjestelmien kanssa

SMA EM-1CT63A-21 on suunniteltu integroitavaksi SMA-energianhallintajärjestelmiin. Sitä voidaan käyttää yhdessä Sunny Home Manager 2.0:n ja yhteensopivien System Manager -ratkaisujen kanssa, jolloin saadaan tarvittavat arvot asennuksen energian virtojen valvontaan ja hallintaan.

SMA huomioi tämän mittarin myös yhteensopivana komponenttina tietyissä nollasyöttökonfiguraatioissa. Näissä järjestelmissä mittarin tuottama tieto antaa säätöjärjestelmälle reaaliaikaisen näkymän verkkoon liittymispisteen energianvaihtoon.

Kompakti DIN-kiskoon asennus

Laite on suunniteltu asennettavaksi DIN-kiskoon sähkökeskuksessa tai mittauskaapissa. Sen mitat ovat vain 35 x 88 x 65 mm, ja se vie kaksi DIN-kiskomoduulia, mikä helpottaa sen asentamista myös tilaltaan rajoitettuihin keskuksiin.

EM-1CT63A-21-mallin paino on noin 0,2 kg, ja se on suunniteltu toimimaan ympäristön lämpötiloissa -25...+55 °C.

Tarkkuus ja alhainen kulutus

SMA Energy Meter CT tarjoaa mittaustarkkuuden jopa ≤ 2 % ja tukee enintään 63 A:n virtaa mukana toimitettavan virtamuuntajan avulla. Sen enimmäisomakulutus on ≤ 2 W, mikä auttaa pitämään valvontajärjestelmän apukulutuksen alhaisena.

Nimellinen käyttöjännite on 85–250 V AC, ja se tukee 50 tai 60 Hz:n verkkotaajuuksia ±5 %:n toleranssilla.

SMA EM-1CT63A-21:n tekniset tiedot

• Merkki: SMA Solar.
• Tuotekoodi: EM-1CT63A-21.
• Tuotesarja: SMA Energy Meter CT.
• Tyyppi: älykäs energiamittari / Smart Meter.
• Käyttökohde: energian mittaus ja hallinta aurinkosähköasennuksissa.
• Toimitukseen sisältyvien virtamuuntajien määrä: 1.
• Rajavirta: enintään 63 A.
• Mittaustapa: virtamuuntajalla.
• Kaksisuuntainen mittaus: kyllä.
• Nimellisjännite: 85–250 V AC.
• Taajuus: 50/60 Hz (±5 %).
• Enimmäisomakulutus: ≤ 2 W.
• Mittaustarkkuus: ≤ 2 %.
• Mittausjaksot: 1000 ms / 200 ms.
• Viestintäliitäntä: Ethernet.
• WiFi: ei.
• Asennus: DIN-kisko sähkökeskuksessa tai mittauskaapissa.
• DIN-kiskotila: 2 moduulia.
• Mitat: 35 x 88 x 65 mm.
• Paino: noin 0,2 kg.
• Käyttölämpötila: -25...+55 °C.
• Kuljetus- ja varastointilämpötila: -25...+70 °C.
• Suurin käyttökorkeus: 2000 m merenpinnan yläpuolella.
• Suojausluokka: IP20.
• Suojausluokka: II.
• Ylijänniteluokka: CAT III.
• Valmistajan takuu: 2 vuotta.

Toimitussisältö

SMA:n dokumentaation mukaan EM-1CT63A-21:n toimitukseen sisältyvät itse SMA Energy Meter CT, 63 A:n virtamuuntaja, jännitesyötön liitin, virtamuuntajan liitin sekä asennusdokumentaatio.

Mittaus aurinkosähkön omakäytön optimointiin

SMA EM-1CT63A-21:n tarjoama tieto auttaa ymmärtämään, miten energia virtaa aurinkosähköjärjestelmän, kulutuksen ja sähköverkon välillä. Yhteensopivaan SMA-järjestelmään integroituna näitä tietoja voidaan käyttää omakäytön optimointiin, ostetun tai verkkoon syötetyn energian valvontaan sekä energianhallintastrategioiden koordinointiin.

Sen kompakti DIN-kiskoasennus, Ethernet-viestintä, kaksisuuntainen mittaus ja mukana toimitettava 63 A:n virtamuuntaja tekevät SMA Energy Meter CT EM-1CT63A-21:stä erityisen ratkaisun yksivaiheisiin asennuksiin, jotka tarvitsevat energiamittausta SMA-ekosysteemiin.

Tärkeää: mittarin asennus ja käyttöönotto on annettava pätevän henkilöstön tehtäväksi ja ne on suoritettava SMA:n ohjeiden ja turvallisuusvaatimusten mukaisesti.
