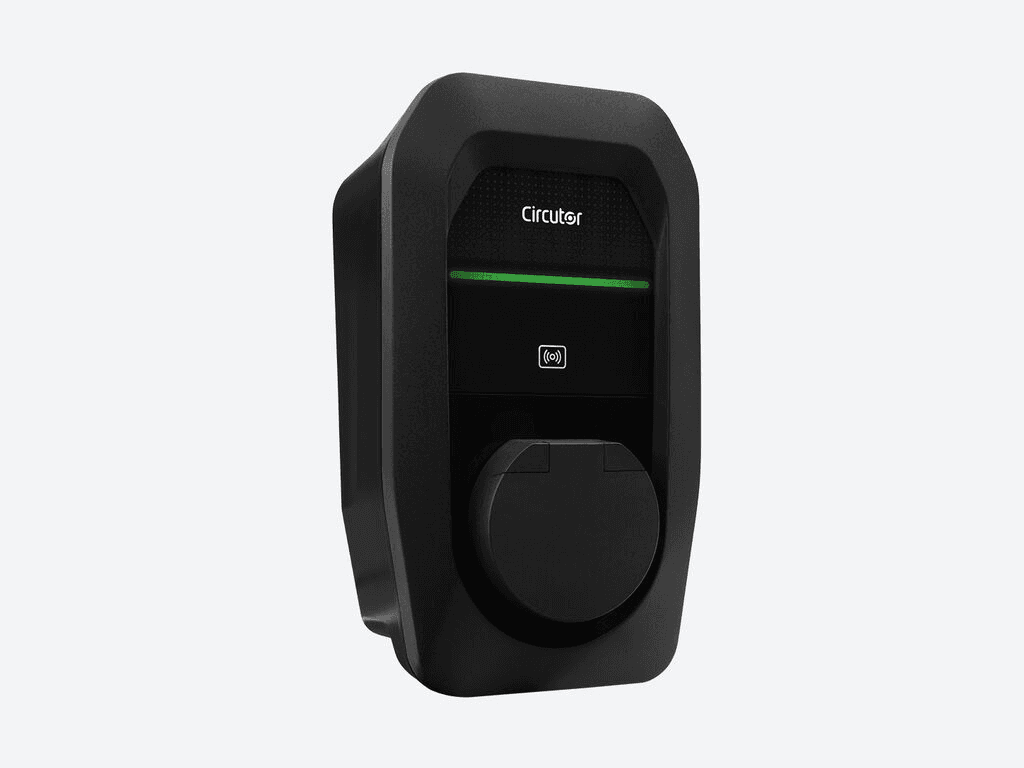

Kolmivaiheinen sähköauton laturi 22 kW Circutor eHome 5 T2S32 TRI N

Circutor eHome 5 T2S32 TRI N -sähköauton latauslaite, viitenumero V25540, on kolmivaiheinen seinään asennettava latauspiste, joka on suunniteltu ensisijaisesti yksityisiin autotalleihin ja asuinympäristöihin. Se tarjoaa enimmäistehon 22 kW / 400 V ja 32 A ja siinä on Type 2 -pistorasia, jonka ansiosta voidaan käyttää kuhunkin ajoneuvoon yhteensopivaa latauskaapelia. Lisäksi siinä on WiFi- ja Ethernet-yhteydet, RFID-lukija, LED-merkkivalo sekä 6 mA:n tasavirran vikavirran tunnistus.

eHome 5 -sarja on kehitetty tarjoamaan älykästä kodin energianhallintaa. Yhteensopivien mittaustarvikkeiden avulla se voi mukauttaa ajoneuvolle varattua tehoa automaattisesti talon kulutuksen mukaan ja integroitua aurinkosähköjärjestelmiin aurinkotuotannon hyödyntämiseksi. Sovelluksen avulla latausistuntoja voidaan myös hallita, ajastaa ja valvoa yhteensopivista laitteista.

Kolmivaiheinen latauslaite jopa 22 kW:iin asti

Circutor V25540 on suunniteltu kolmivaiheiseen 3P + N + PE -sähköasennukseen ja toimii nimellisjännitteellä 400 V AC ±10 %, taajuudella 50/60 Hz.

Enimmäisvirta on 32 A, mikä mahdollistaa jopa 22 kW:n tehon. Tämä kapasiteetti hyödyntää tehokkaasti kolmivaiheisia asennuksia, joissa on käytettävissä suuri teho, ja lyhentää latausaikaa pienempitehoisiin latauspisteisiin verrattuna, kunhan ajoneuvo pystyy vastaanottamaan 22 kW:n vaihtovirtaa.

Todellinen latausteho rajoittuu pienimpään arvoon seuraavista: latauslaitteeseen asetettu teho, sähköasennuksen käytettävissä oleva kapasiteetti ja ajoneuvon sisäisen laturin sallima enimmäisteho.

Type 2 -pistorasia

V25540-viite sisältää Type 2 -liitäntäpistorasian eikä kiinteää kaapelia. Latausta varten tarvitaan yhteensopiva Type 2 -kaapeli latauspisteen ja ajoneuvon välille.

Tämä ratkaisu tarjoaa käyttäjälle joustavuutta, sillä latauskaapeli voidaan säilyttää, kun sitä ei käytetä, ja se voidaan tarvittaessa vaihtaa erillään latauslaitteesta.

Type 2 on Euroopassa laajasti käytetty standardi sähköautojen vaihtovirtalatauksessa.

Lataus Mode 3 -tilassa

Circutor eHome 5 suorittaa latauksen Mode 3 -tilassa, jossa latauspisteen ja ajoneuvon välinen viestintä ohjaa latausprosessia asianmukaisesti.

Laitteessa on yksi latauspiste, ja se on suunniteltu lataamaan yhteensopivaa Type 2 -liitännällä varustettua sähkö- tai ladattavaa hybridiajoneuvoa.

WiFi- ja Ethernet-yhteydet

eHome 5 sisältää vakiona WiFi- ja Ethernet-yhteydet, joiden avulla se voidaan liittää verkkoon ja käyttää sen edistyneitä määritys-, valvonta- ja ohjaustoimintoja.

Yhteydet helpottavat latauksen etähallintaa ja latauslaitteen integrointia älykkääseen kotiin.

Ohjaus eHome 5 -sovelluksella

Circutorilla on erillinen eHome 5 -sovellus, jonka avulla käyttäjät voidaan tunnistaa, ja latausistuntoja voidaan hallita ja valvoa.

Sovelluksesta voi tarkistaa latauksen tilan, käyttää istuntohistoriaa, valita toimintatiloja ja tehdä erilaisia latauslaitteen asetuksia.

Sen avulla voi myös ajastaa latauksen, mikä helpottaa edullisempien sähkötariffien tai suuremman aurinkosähköntuotannon hyödyntämistä.

Älykäs käytettävissä olevan tehon hallinta

Asentamalla yhteensopivan mittarin dynaamista kulutuksen säätöä varten, joka on saatavana lisävarusteena, eHome 5 voi mukauttaa sähköautolle varattua tehoa automaattisesti talon hetkellisen kulutuksen mukaan.

Tämä energian tasapainotustoiminto on suunniteltu vähentämään riskiä ylittää käytettävissä oleva teho silloin, kun muut kodinkoneet tai sähkölaitteet ovat samanaikaisesti käytössä.

Kun talon kulutus pienenee, latauslaite voi lisätä ajoneuvolle käytettävissä olevaa tehoa; jos kodin kuormitus kasvaa, se voi automaattisesti vähentää lataukseen ohjattua tehoa.

Integrointi aurinkosähköjärjestelmiin

Circutor eHome 5 voidaan integroida aurinkosähköjärjestelmään yhteensopivien mittauselementtien avulla.

Circutor tarjoaa kolme energianhallintatilaa:

• Just Green: käyttää lataukseen yksinomaan käytettävissä olevia aurinkosähkön ylijäämiä.
• Smart Mix: yhdistää aurinkoenergian ylijäämän ja verkosta otettavan energian, priorisoiden aurinkotuotantoa.
• Boost: käyttää suurinta käytettävissä olevaa tehoa latausnopeuden maksimoimiseksi.

Nämä tilat mahdollistavat latausprosessin mukauttamisen eri tarpeisiin, aurinkosähkön omakulutuksen maksimoinnista aina suurimman tehon käyttöön silloin, kun ajoneuvo on ladattava mahdollisimman nopeasti.

Yhteensopiva minkä tahansa aurinkosähköinvertterin kanssa

Circutor ilmoittaa, että eHome 5:n aurinkosähköhallinta on yhteensopiva minkä tahansa invertterin kanssa, koska järjestelmä hallitsee energiaa sähkövirtojen mittauksen avulla.

Tämä helpottaa sen käyttöä sekä olemassa olevissa aurinkosähköjärjestelmissä että uusissa omakäyttöprojekteissa.

Nettotasapaino ja energian ohjelmointi

eHome 5 -alusta sisältää energian tasapainon ja nettotasapainon toimintoja sekä ajastuksen aurinkoenergian aikataulujen ja saatavuuden mukaan.

Nämä ominaisuudet auttavat sovittamaan ajoneuvon latauksen paremmin yhteen kodin yleisen toiminnan ja aurinkosähköjärjestelmän tuotannon kanssa.

Integroitu RFID-lukija

Latauslaite sisältää RFID-lukijan, jonka avulla käyttäjät voidaan tunnistaa ja valtuuttaa ennen tiettyjen latausistuntojen aloittamista.

Tämä toiminto on erityisen käytännöllinen taloyhtiöiden pysäköintialueilla, jaetuissa autotalleissa tai kohteissa, joissa latauslaitteen luvaton käyttö on estettävä.

Circutor ilmoittaa RFID-yhteensopivuuden seuraavien kanssa:

• ISO/IEC 14443 A/B.
• FeliCa.
• ISO/IEC 15693.

RFID-valtuutusta voidaan käyttää myös kohteissa, joissa latauslaitteella ei ole tilapäisesti Internet-yhteyttä.

Määritettävät käyttötilat

eHome 5 mahdollistaa latauksen valtuutuksen mukauttamisen asennuksen tyypin mukaan. Rajoitetuissa kokoonpanoissa istunto voidaan aloittaa aiemmin rekisteröidyllä RFID-kortilla tai sovelluksesta.

Tämä toiminto tarjoaa paremman hallinnan silloin, kun latauspiste asennetaan yksityisiin tai puolijulkisiin tiloihin, joissa on useita käyttäjiä.

6 mA DC -vikavirtasuojaus

Circutor V25540 sisältää 6 mA:n tasavirran vikavirran tunnistuksen, joka on erityisesti sähköautojen lataukseen liittyvä suojaus.

Circutorin mukaan asennuksen suojajärjestelmä voidaan täydentää sopivalla keskuksella, joka tarjoaa tyypin A vikavirtasuojauksen, johdonsuojakatkaisijan suojauksen sekä pysyvien ja ohimenevien ylijännitteiden suojauksen.

Tarvittavat suojaukset on määriteltävä suunnittelun ja asennuksen yhteydessä voimassa olevan lainsäädännön ja valmistajan teknisten ohjeiden mukaisesti.

LED-tilanäyttö

Latauslaitteen etuosassa on LED-merkkivalo, joka kertoo visuaalisesti toimintatilasta ja latausprosessista.

Tämä merkkivalo helpottaa nopeaa tarkistusta siitä, onko latauslaite käytettävissä, valtuutettu, kytketty ajoneuvoon vai suorittamassa latausistuntoa.

IP55- ja IK10-suojaus

Circutor eHome 5 V25540:ssa on IP55-suojausluokka pölyä ja vettä vastaan sekä IK10-iskunkestävyys.

Nämä ominaisuudet tarjoavat kotelolle korkean suojan suunniteltuihin asennusolosuhteisiin, kunhan valmistajan asennusohjeita noudatetaan.

Laaja käyttölämpötila-alue

Latauslaite on suunniteltu toimimaan ympäristön lämpötiloissa -30 ja +50 °C välillä.

Ilmoitettu varastointilämpötila-alue on -40 ja +60 °C, ja sallittu suhteellinen kosteus on 5 % - 95 % ilman kondensaatiota.

Itsestään sammuvasta materiaalista valmistettu kotelo

Kotelo on valmistettu itsestään sammuvasta ABS-PC V0 -muovista, joka on valittu tarjoamaan kestävyyttä ja turvallisuutta kiinteästi asennettavassa sähkölaitteessa.

Tämän tuotteen viimeistely on musta.

Kompakti seinäasennettava muotoilu

eHome 5:n mitat ovat vain 180 mm leveys, 315 mm korkeus ja 115 mm syvyys.

Kompakti muoto helpottaa asennusta yksityisten autotallien seinille, taloyhtiöiden pysäköintipaikoille ja muihin sähköautojen lataukseen tarkoitettuihin tiloihin.

Kiinnitys tehdään seinäasennuksena kolmipistekiinnityksellä. Circutor ilmoittaa nykyisessä tuotekortissa nettopainoksi noin 3,2 kg.

Jopa kahden eHome 5 -laitteen hallinta

eHome 5 -ekosysteemi mahdollistaa jopa kahden laitteen asentamisen, määrittämisen ja hallinnan samanaikaisesti samassa kodissa, mukaan lukien aurinkosähköintegraatiolla varustetut asennukset.

Tämä on hyödyllistä kodeissa, joissa on kaksi sähköautoa, tai joissa halutaan varautua tulevaan laajennukseen.

OCPP 1.6J -protokolla

Circutorin eHome 5 -sarjan dokumentaatio määrittää yhteensopivuuden OCPP 1.6J -viestintäprotokollan kanssa, mikä laajentaa latauspisteen viestintä- ja hallintamahdollisuuksia.

Circutor V25540:n tekniset ominaisuudet

• Merkki: Circutor.
• Sarja: eHome 5.
• Malli: eHome 5 T2S32 TRI N.
• Viite: V25540.
• Tyyppi: seinään asennettava sähköauton latauslaite.
• Pääkäyttö: kotilataus ja yksityiset pysäköintialueet.
• Verkkotyyppi: kolmivaiheinen.
• Konfiguraatio: 3P + N + PE.
• Nimellisjännite: 400 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Tulovirta: 32 A.
• Enimmäislähtövirta: 32 A.
• Enimmäisteho: 22 kW.
• Lataustila: Mode 3.
• Lähtöpisteiden määrä: 1.
• Liitintyyppi: Type 2 -pistorasia.
• Kiinteä latauskaapeli: ei.
• WiFi: kyllä.
• Ethernet: kyllä.
• Hallintasovellus: eHome 5.
• RFID-lukija: kyllä.
• LED-merkkivalo: kyllä.
• Integroitu DC-vikavirtasuojaus: 6 mA DC -tunnistus.
• Dynaaminen tehonhallinta: saatavilla yhteensopivan mittarin avulla.
• Aurinkosähköintegraatio: saatavilla yhteensopivan mittarin avulla.
• Yhteensopiva minkä tahansa aurinkosähköinvertterin kanssa: kyllä.
• Just Green -tila: kyllä, yhteensopivalla aurinkohallinnalla.
• Smart Mix -tila: kyllä, yhteensopivalla aurinkohallinnalla.
• Boost-tila: kyllä.
• Latauksen ajastus: kyllä.
• Energian tasapaino: kyllä, yhteensopivalla asetuksella.
• Jopa 2 eHome 5 -laitteen hallinta: kyllä.
• OCPP-protokolla: OCPP 1.6J.
• Suojausluokka: IP55.
• Iskunkestävyys: IK10.
• Käyttölämpötila: -30 - +50 °C.
• Varastointilämpötila: -40 - +60 °C.
• Suhteellinen kosteus: 5-95 %, ei kondensaatiota.
• Kotelon materiaali: itsestään sammuvasta ABS-PC V0 -muovista.
• Asennus: seinäasennus.
• Kiinnitys: seinään 3 pisteen kiinnityksellä.
• Mitat: 180 x 315 x 115 mm.
• Nettopaino: noin 3,2 kg.
• Viimeistely: musta.

Standardit ja direktiivit

Circutor ilmoittaa tälle tuotteelle seuraavien sähköautojen latauslaitteita koskevien standardien ja direktiivien noudattamisen:

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiivi 2014/35/EU.
• Direktiivi 2014/53/EU.
• Direktiivi 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5 kolmivaiheinen latauslaite Type 2 -pistorasialla

Circutor eHome 5 T2S32 TRI N V25540 on täydellinen ratkaisu käyttäjille, joilla on kolmivaihesyöttö ja jotka etsivät jopa 22 kW:n kotilatauspistettä, jossa on yhteydet ja edistyneet energianhallintamahdollisuudet.

Sen Type 2 -pistorasia mahdollistaa erillisen latauskaapelin käytön, kun taas WiFi, Ethernet, RFID-lukija ja eHome 5 -sovellus helpottavat istuntojen valvontaa ja ohjausta. Yhteensopivien mittaustarvikkeiden avulla se voi lisäksi mukauttaa tehoa dynaamisesti ja hyödyntää aurinkosähköjärjestelmän ylijäämää Just Green-, Smart Mix- ja Boost-tilojen avulla.

Kompaktin muotonsa, IP55- ja IK10-suojauksensa, mustan viimeistelynsä ja kodin energianhallintajärjestelmiin integroituvuutensa ansiosta Circutor V25540 soveltuu erityisen hyvin sähkö- ja ladattavien hybridiautojen päivittäiseen lataukseen kodeissa, yksityisissä autotalleissa ja taloyhtiöiden pysäköintialueilla.
