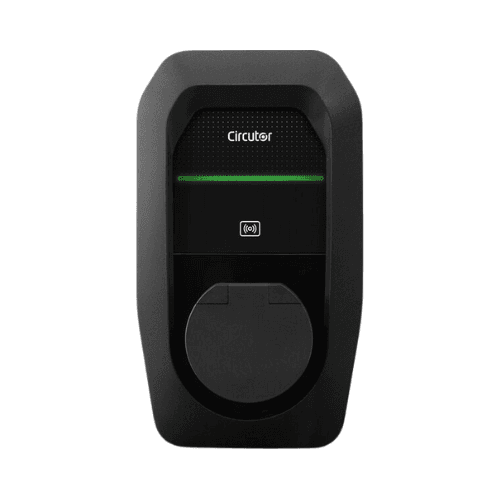

Kolmivaiheinen sähköauton laturi wifi-yhteydellä 22 kW Circutor eHome 5 T2C32 Type 2 -kaapeli Musta

Circutorin eHome 5 T2C32 TRI N -sähköauton latausasema, viitenumero V25560, on kolmivaiheinen seinään asennettava latauspiste, joka on suunniteltu erityisesti yksityisiin autotalleihin ja asuinympäristöihin. Se tarjoaa enimmäislataustehon 22 kW / 400 V ja 32 A, sisältää 5 metrin Type 2 -kaapelin ja siinä on WiFi- ja Ethernet-yhteydet älykästä latauksen hallintaa ja valvontaa varten.

eHome 5 -sarja on suunnattu kodin energian tehokkaaseen hallintaan, ja sen avulla lataus voidaan integroida aurinkosähköjärjestelmiin, ajastaa latausajat sekä säätää käytettävää tehoa kodin energiatilanteen mukaan, kun yhteensopiva mittari on asennettu. Lisäksi siinä on RFID-tunnistus, LED-tilanilmaisin ja suoja 6 mA:n tasavirtajäännösvirtoja vastaan.

Kolmivaiheinen latausasema jopa 22 kW:iin asti

Circutor V25560 on suunniteltu kolmivaiheisiin 3P + N + PE -sähköasennuksiin ja toimii nimellisjännitteellä 400 V AC ±10 %.

Sen enimmäislatausvirta on 32 A, mikä mahdollistaa jopa 22 kW tehon, kun sekä sähköasennus että ajoneuvon sisäinen laturi tukevat tätä tehoa.

Auton vastaanottama todellinen teho rajoittuu aina pienimpään arvoon latauspisteen kapasiteetin, käytettävissä olevan sähköasennuksen ja ajoneuvon oman sisäisen laturin enimmäistehon välillä.

Integroitu 5 metrin Type 2 -kaapeli

Tämä eHome 5 T2C32 TRI N -versio sisältää 5 metrin pituisen Type 2 -latauskaapelin. Käyttäjä voi liittää auton suoraan latausasemaan ilman erillistä latauskaapelia.

Type 2 -liitin on Euroopassa yleisesti käytetty standardi sähköautojen vaihtovirtalatauksessa.

Laitteessa on Mode 3 -lataus ja yksi latauspiste yhdelle ajoneuvolle.

WiFi ja Ethernet yhdistettyyn hallintaan

Circutor eHome 5:ssa on WiFi- ja Ethernet-yhteys, joiden avulla latausasema voidaan liittää kotiverkkoon ja käyttää sen asetuksia, hallintaa ja valvontaa.

eHome 5 -sovelluksella voidaan hallita lataussessioita, seurata latausaseman tilaa, tarkastella reaaliaikaista tietoa ja käyttää lataushistoriaa.

Sovellus on yhdistetty Circutorin pilvipohjaiseen hallinta-alustaan ja mahdollistaa sähköauton kulutukseen ja lataukseen liittyvien päätoimintojen helpon hallinnan.

Latauksen ajastus

eHome 5 -alusta mahdollistaa latausaikojen ohjelmoinnin, mikä on erityisen hyödyllistä edullisempien sähkötariffien hyödyntämiseksi tai latausaseman toiminnan sovittamiseksi ajoneuvon käyttöön.

Ajastettujen latausten lisäksi käyttäjä voi käynnistää latauksen heti tarvittaessa.

Integrointi aurinkosähköjärjestelmiin

Yksi eHome 5 -sarjan tärkeimmistä ominaisuuksista on sen kyky integroitua aurinkosähköjärjestelmiin.

Lisävarusteena saatavan yhteensopivan mittarin avulla dynaamista kulutuksen säätöä ja aurinkosähköintegraatiota varten järjestelmä voi tunnistaa sekä kodin kulutuksen että käytettävissä olevan aurinkosähköntuotannon ja säätää ajoneuvolle suunnattua tehoa sen mukaan.

Circutor määrittelee kolme päätoimintatilaa aurinkosähköjärjestelmille:

• Just Green: käyttää vain käytettävissä olevat aurinkosähkön ylijäämät ajoneuvon lataamiseen.
• Smart Mix: yhdistää aurinkosähkön ja verkosta otettavan energian, painottaen aurinkoylijäämän hyödyntämistä.
• Boost: priorisoi suurimman mahdollisen lataustehon latauksen nopeuttamiseksi tarvittaessa.

Tehon dynaaminen säätö

Kun yhteensopiva energiamittari on asennettu, eHome 5 voi tehdä dynaamisen kuormansäädön. Järjestelmä säätää automaattisesti ajoneuvolle suunnattua tehoa kodin hetkellisen kulutuksen mukaan.

Tämä toiminto auttaa estämään, että kodin kulutuksen ja ajoneuvon latauksen yhteenlaskettu teho ylittää asennuksen käytettävissä olevan tehon, ja optimoi energian jakautumisen.

Kun kodin kulutus pienenee, latausasema voi käyttää enemmän tehoa ajoneuvolle; kun kotitalouden kuormitus kasvaa, latausteho voi pienentyä automaattisesti.

Tuntikohtainen nettotasapaino

Alusta tukee myös tuntikohtaista nettotasapainoa yhteensopivissa aurinkosähköasennuksissa.

Tämän toiminnon avulla aurinkosähkön ylijäämä voidaan hallita tuntijakson energiataseen perusteella, mikä helpottaa aurinkosähkön tuotannon tehokkaampaa hyödyntämistä sähköisessä liikkumisessa.

RFID-tunnistus

Circutor eHome 5 sisältää RFID-lukijan käyttäjien tunnistamista ja todennusta varten.

Tämä toiminto on erityisen käytännöllinen, kun latausasema on asennettu taloyhtiön autohalliin tai paikkaan, jossa latauspisteen luvaton käyttö halutaan estää.

Lukija on yhteensopiva teknologioiden ISO/IEC 14443 A/B, FeliCa ja ISO/IEC 15693 kanssa. Sovelluksella voidaan hallita RFID-kortteja ja määrittää latausaseman käyttöoikeudet.

Toimii myös ilman Internet-yhteyttä

RFID-tunnistus mahdollistaa latausaseman käytön hallinnan myös kohteissa, joissa Internet-yhteyttä ei ole tai WiFi-peitto on heikko.

Tämä tekee eHome 5:stä sopivan ratkaisun sekä yksityisiin autotalleihin että tiettyihin taloyhtiöiden pysäköintipaikkoihin.

Integroitu 6 mA DC -suojaus

Latausasema sisältää 6 mA:n tasavirtajäännösvirran tunnistuksen, joka tarjoaa sähköauton lataukseen liittyvän erityisen suojauksen.

Circutorin mukaan, lisäämällä asennukseen tarvittavan keskuksen tai suojalaitteet, järjestelmä voidaan täydentää tyypin A vikavirtasuojalla, johdonsuojakatkaisijalla sekä pysyvien ja ohimenevien ylijännitteiden suojauksella.

Tarvittavien sähköisten suojausten valinta ja asennus on tehtävä Circutorin ohjeiden ja sähköautojen latausasennuksia koskevan voimassa olevan lainsäädännön mukaisesti.

LED-tilanilmaisin

Etupaneelissa on LED-tilanilmaisin, jonka avulla laitteen ja latausprosessin tila voidaan tarkistaa visuaalisesti.

Tämä merkkivalo auttaa käyttäjää tunnistamaan nopeasti, onko latausasema käytettävissä, lataako se parhaillaan vai onko siinä jokin huomiota vaativa tila.

Sopii sisä- ja suojattuun ulkokäyttöön

Circutor eHome 5 V25560:ssa on IP55-suojausluokka pölyä ja vettä vastaan.

Siinä on myös IK10-mekaaninen kestävyys, joka tarjoaa korkean suojan ulkoisia iskuja vastaan.

Sen käyttölämpötila-alue on -30...+50 °C, ja varastointilämpötila on -40...+60 °C.

Sallittu suhteellinen kosteus on 5–95 % ilman kondensaatiota.

Itsestään sammuvasta materiaalista valmistettu kotelo

Kotelo on valmistettu itsestään sammuvasta ABS-PC V0 -muovista, joka yhdistää mekaanisen kestävyyden ja kompaktin seinäasennukseen sopivan rakenteen.

Latausasema kiinnitetään seinään kolmen kiinnityspisteen avulla.

Kompakti koko

Circutor eHome 5:n mitat ovat vain 180 mm leveys, 315 mm korkeus ja 115 mm syvyys.

Pieni koko helpottaa asennusta autopaikoille, sivuseiniin ja muihin tiloihin, joissa halutaan verkkoyhteydellä varustettu latausasema viemättä paljon tilaa.

Circutorin tuotetietojen mukaan laitteen nettopaino on noin 3,2 kg.

Yhteensopiva Type 2 -liitännällä varustettujen sähköautojen kanssa

eHome 5 on suunniteltu lataamaan sähköautoja, jotka tukevat Mode 3 -latausta ja Type 2 -liitintä.

Tämä mahdollistaa sen käytön laajan valikoiman Euroopan markkinoilla myytävien sähkö- ja ladattavien hybridiautojen kanssa, kunhan niissä on yhteensopiva liitäntä.

Jopa kahden eHome 5 -laitteen hallinta yhdessä kodissa

eHome 5 -alusta mahdollistaa jopa kahden eHome 5 -latausaseman asentamisen, määrittämisen ja hallinnan samassa kodissa.

Tämä on erityisen kiinnostavaa kotitalouksille, joissa on kaksi sähköautoa, tai asennuksille, joissa latauspisteiden määrää aiotaan myöhemmin kasvattaa.

Circutor V25560:n tekniset tiedot

• Merkki: Circutor.
• Sarja: eHome 5.
• Malli: eHome 5 T2C32 TRI N.
• Viite: V25560.
• Tyyppi: seinään asennettava sähköauton latausasema.
• Käyttökohde: kotilataus ja yksityiset pysäköintialueet.
• Verkkotyyppi: kolmivaiheinen.
• Sähköinen kokoonpano: 3P + N + PE.
• Nimellisjännite: 400 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Syöttövirta: 32 A.
• Enimmäislähtövirta: 32 A.
• Enimmäisteho: 22 kW.
• Lataustapa: Mode 3.
• Latauspisteiden määrä: 1.
• Ajoneuvoliitäntä: Type 2 -kaapeli.
• Kaapelin pituus: 5 m.
• WiFi: kyllä.
• Ethernet: kyllä.
• Hallintasovellus: kyllä, eHome 5.
• RFID-lukija: kyllä.
• LED-ilmaisin: kyllä.
• Integroitu DC-vikavirtasuojaus: 6 mA DC -tunnistus.
• Dynaaminen tehonhallinta: saatavilla yhteensopivalla mittarilla.
• Aurinkosähköintegraatio: saatavilla yhteensopivalla mittarilla.
• Just Green -tila: kyllä, yhteensopivalla aurinkosähköasetuksella.
• Smart Mix -tila: kyllä, yhteensopivalla aurinkosähköasetuksella.
• Boost-tila: kyllä.
• Ajastus: kyllä.
• Tuntikohtainen nettotasapaino: yhteensopiva.
• Suojausluokka: IP55.
• Iskunkestävyys: IK10.
• Käyttölämpötila: -30...+50 °C.
• Varastointilämpötila: -40...+60 °C.
• Suhteellinen kosteus: 5–95 %, ilman kondensaatiota.
• Kotelon materiaali: itsestään sammuvasta ABS-PC V0 -muovista.
• Asennus: seinäasennus.
• Kiinnitys: seinään 3 pisteellä.
• Mitat: 180 x 315 x 115 mm.
• Nettopaino: noin 3,2 kg.
• Viimeistely: musta.
• EAN: 8433059405649.

Standardit ja määräykset

Circutor ilmoittaa eHome 5 V25560 -mallille useiden latausjärjestelmiin ja sähköturvallisuuteen liittyvien standardien ja direktiivien noudattamisen.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiivi 2014/35/EU.
• Direktiivi 2014/53/EU.
• Direktiivi 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5 -latausasema kotiin ja aurinkoenergiaan

Circutor eHome 5 T2C32 TRI N V25560 yhdistää 22 kW:n enimmäistehon WiFi- ja Ethernet-yhteyksiin, RFID-tunnistukseen, ajastukseen ja kehittyneisiin energianhallintamahdollisuuksiin.

Sen yhteensopivuus aurinkosähköintegraation ja dynaamisen tehonsäädön kanssa mahdollistaa auton latauksen sovittamisen kodin käytettävissä olevaan energiaan, kun taas Just Green-, Smart Mix- ja Boost-tilat mahdollistavat aurinkoylijäämän priorisoinnin, aurinko- ja verkkosähkön yhdistämisen tai koko käytettävissä olevan tehon hyödyntämisen tilanteen mukaan.

5 metrin Type 2 -kaapelin, IP55- ja IK10-suojauksen sekä kompaktin seinämallin ansiosta se on erityisen sopiva ratkaisu käyttäjille, joilla on kolmivaiheinen sähköasennus ja jotka etsivät jopa 22 kW:n Circutor-kotilatausasemaa älytoiminnoilla ja liitettävyydellä.
