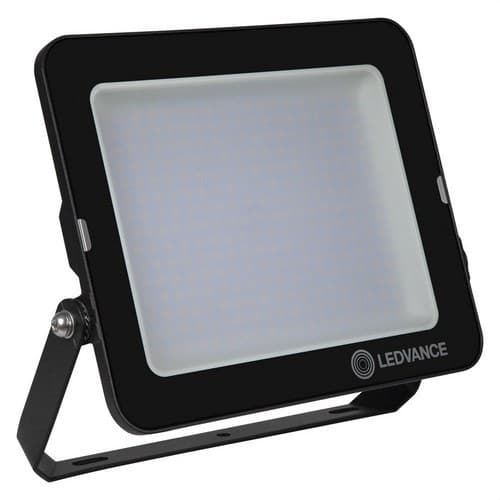

LED-projektori FL COMP V 135W 830 100º BK 12150LM

OSRAM/LEDVANCE Floodlight Compact -LED-valonheitin, viitenumero 4058075575103, on 135 W:n ulkovalaisin, joka tuottaa 12 150 lm:n valovirran ja 3000 K:n värilämpötilan. Sen symmetrinen 100° x 100° optiikka tarjoaa laajan ja tasaisen valaistuksen, ja IP65- sekä IK08-suojaukset mahdollistavat käytön julkisivuissa, pysäköintialueilla, puutarhoissa, sisäänkäynneillä, julkisilla alueilla, työmailla ja muissa ammattimaisissa ulkokohteissa.

90 lm/W:n valotehokkuudella, mustalla alumiinirungolla ja karkaistulla lasisella etukannella varustettu valonheitin yhdistää suuren valotehon kompaktin ja kestävän rakenteen kanssa. Siinä on integroitu LED-valonlähde ja liitäntälaite, 1 metrin virtajohto sekä ylijännitesuoja, ja sen L70/B50-käyttöikä on jopa 50 000 tuntia. Tämä viite vastaa vakioversiota eikä sisällä liiketunnistinta tai hämäräkytkintä.

135 W tehoa ja 12 150 lm

Floodlight Compact tarjoaa nimellisen 12 150 lm:n valovirran 135 W:n teholla, saavuttaen 90 lm/W:n hyötysuhteen. Sen korkea valoteho mahdollistaa suurten ulkopintojen valaisemisen ja tekee siitä LED-vaihtoehdon perinteisille suuritehoisille halogeenivalonheittimille.

LEDVANCE sijoittaa tämän version noin 1000 W:n halogeenivalonheittimien korvaajaksi sarjan käyttökohteissa.

Lämmin valkoinen valo 3000 K

Merkintä 830 vastaa 3000 K:n värilämpötilaa ja värintoistoindeksiä Ra ≥80. Tämä lämmin valkoinen sävy sopii erityisen hyvin julkisivuihin, puutarhoihin, terasseille, asuinalueille ja muihin tiloihin, joissa halutaan tehokas valaistus lämpimämmällä visuaalisella ilmeellä.

Valmistajan ilmoittama värisävyjen yhdenmukaisuus on alle 5 SDCM.

Symmetrinen 100° x 100° optiikka

Valonheitin käyttää heijastimeen perustuvaa optista järjestelmää, jossa on symmetrinen valonjako ja 100° x 100° avauskulma. Tämä laaja valokeila auttaa jakamaan valon tasaisesti julkisivuille, piha-alueille, pysäköintipaikoille ja muille laajoille pinnoille.

LEDVANCE ilmoittaa ULOR-arvoksi 0 %, kun valaisin asennetaan 0° kallistuksella, jolloin valoa ei suuntaudu suoraan ylöspäin tässä asennossa.

IP65-suoja ulkokäyttöön

IP65-suojaus takaa täydellisen pölytiiviyden ja suojan vesisuihkuilta, joten Floodlight Compact soveltuu ulkokäyttöön valmistajan ilmoittamissa asennusolosuhteissa.

Se voidaan asentaa seinään, pylvääseen tai vaakasuoralle pinnalle säädettävän asennuskiinnikkeen avulla.

IK08-luokan iskunkestävyys

IK08-luokitus tarjoaa hyvän mekaanisen kestävyyden satunnaisia iskuja vastaan. Tämä ominaisuus on erityisen hyödyllinen pysäköintialueilla, julkisilla alueilla, kaupallisissa ympäristöissä, teollisuusalueilla ja muissa tiloissa, joissa valaisin voi altistua iskuille.

Alumiinirunko ja karkaistu lasi

Runko on valmistettu mustaksi viimeistellystä alumiinista, ja etukansi on karkaistua lasia. Tämä yhdistelmä tarjoaa mekaanista kestävyyttä ja auttaa LED- ja elektroniikkakomponenttien lämmönhallinnassa.

Valaisin sisältää lisäksi ilmanvaihtokalvon, joka edistää sisäilman vaihtumista heikentämättä IP65-suojausta.

Kompakti ja säädettävä rakenne

135 W:n Floodlight Compact -mallin mitat ovat 274 x 305 x 48 mm ja nettopaino noin 2,21 kg. Sen muotoilu mahdollistaa suuren valotehon suhteellisen litteässä rungossa.

Asennuskiinnikkeessä on 30° kulma ja laaja kääntövara, jonka avulla valaisin voidaan suunnata valaistavalle alueelle.

Jopa 50 000 tunnin käyttöikä

LEDVANCE ilmoittaa L70/B50-käyttöiäksi 50 000 tuntia 25 °C:n ympäristölämpötilassa. Vaativampiin valovirran ylläpitotasoihin se ilmoittaa 35 000 tuntia L80/B10 ja 25 000 tuntia L90/B10.

Valonheitin on suunniteltu kestämään myös jopa 100 000 sytytys- ja sammutuskertaa.

Ylijännitesuoja

Laite sisältää ylijännitesuojan jopa 4 kV:n tasolle vaihe- tai nollajohtimen ja suojamaan välillä sekä jopa 2 kV:n tasolle vaiheen ja nollan välillä.

Tämä integroitu suoja lisää sähköistä kestävyyttä ulkoasennuksissa mahdollisesti esiintyviä häiriöitä vastaan.

220-240 V:n syöttö

Valaisin toimii nimellisjännitteellä 220-240 V AC ja taajuudella 50/60 Hz. Nimellisvirta on 649 mA ja tehokerroin on yli 0,90.

LEDVANCE:n ilmoittama käynnistysvirta on 9 A noin 2,7 µs:n ajan.

Piirien mitoitus

LEDVANCE ilmoittaa seuraavat enimmäismäärät valaisimia tietyille johdonsuojakatkaisijoille:

• Johdonsuojakatkaisija B16: enintään 13 valaisinta.
• Johdonsuojakatkaisija C10: enintään 10 valaisinta.
• Johdonsuojakatkaisija C16: enintään 16 valaisinta.

Lopullinen mitoitus on tarkistettava asennuksen todellisten olosuhteiden, käytettyjen johtimien, piirin pituuden ja sovellettavien sähkömääräysten mukaan.

Sähkösuojausluokka I

Valonheitin kuuluu suojausluokkaan I. Siksi rungon johtavat metalliosat on pidettävä asianmukaisesti kytkettyinä suojamaadoitusjohtimeen.

Asennus on tehtävä pätevän henkilöstön toimesta valmistajan ohjeiden ja sähkövaatimusten mukaisesti.

1 metrin H05RN-F-kaapeli

Floodlight Compactissa on tehdasasennettuna 1 metrin pituinen joustava H05RN-F-kaapeli, jossa on kolme 1,0 mm²:n johdinta.

Ulkoinen liitinlohko ei sisälly toimitukseen. LEDVANCE ilmoittaa lisäksi, että ulkoinen joustava kaapeli ei ole vaihdettavissa, joten jos se vaurioituu, valaisinta ei saa enää käyttää.

Integroitu LED-valonlähde ja liitäntälaite

LED-valonlähde on integroitu valonheittimeen eikä sitä ole tarkoitettu vaihdettavaksi. Myös elektroninen liitäntälaite on osa valaisinta.

Tämä viite ei ole himmennettävä.

Vähäinen välkyntä ja hyvä värintoisto

LEDVANCE luokittelee valonheittimen vähäisen välkynnän valaisimeksi. Sen värintoistoindeksi Ra ≥80 tarjoaa riittävän värintoiston yleisiin ulkovalaistussovelluksiin.

Fotobiologinen riskiryhmä on RG1 standardien EN 62778 ja EN 62471 mukaisesti.

Toiminta -30...+45 °C:ssa

Valaisin voi toimia ympäristölämpötiloissa -30...+45 °C, mikä helpottaa sen käyttöä ulkotiloissa, joissa lämpötila vaihtelee merkittävästi.

Varastointia varten LEDVANCE määrittää lämpötila-alueeksi -40...+70 °C.

Floodlight Compact 135 W:n käyttökohteet

• Julkisivujen valaistus.
• Pysäköintialueet ja sisäänkäynnit.
• Puutarhat ja pihat.
• Parvekkeet ja terassit.
• Julkiset alueet.
• Ulkoiset yhteistilat.
• Avoimet alueet ja kentät.
• Rakennusalueet.
• Kaupalliset ja teolliset kohteet.
• Perinteisten halogeenivalonheittimien korvaaminen.

OSRAM/LEDVANCE 4058075575103:n tekniset tiedot

• Kauppanimi: OSRAM / LEDVANCE.
• Viite / GTIN: 4058075575103.
• Malli: FL COMP V 135W 830 SYM 100 BK.
• Sarja: FLOODLIGHT COMPACT 135W.
• Tyyppi: LED-ulkovalonheitin.
• Nimellisteho: 135 W.
• Valovirta: 12 150 lm.
• Valotehokkuus: 90 lm/W.
• Värilämpötila: 3000 K.
• Valon väri: lämmin valkoinen.
• Värintoistoindeksi: Ra ≥80.
• Värisävyjen yhdenmukaisuus: <5 SDCM.
• Valonjako: symmetrinen.
• Avauskulma: 100° x 100°.
• Liiketunnistin: ei.
• Hämäräkytkin: ei.
• Valonlähde: integroitu LED.
• Vaihdettava LED-valonlähde: ei.
• Liitäntälaite: integroitu.
• Himmennettävä: ei.
• Vähäinen välkyntä: kyllä.
• Fotobiologinen riskiryhmä: RG1.
• Nimellisjännite: 220-240 V.
• Taajuus: 50-60 Hz.
• Nimellisvirta: 649 mA.
• Käynnistysvirta: 9 A.
• Käynnistysvirran kesto: 2,7 µs.
• Tehokerroin: >0,90.
• Kokonais-harmoninen särö: <20%.
• Ylijännitesuoja L/N-PE: jopa 4 kV.
• Ylijännitesuoja L-N: jopa 2 kV.
• Sähkösuojausluokka: luokka I.
• Suojausluokka: IP65.
• Iskunkestävyys: IK08.
• Väri: musta.
• Rungon materiaali: alumiini.
• Kannen materiaali: karkaistu lasi.
• Pituus: 274 mm.
• Leveys: 305 mm.
• Korkeus: 48 mm.
• Nettopaino: 2,21 kg.
• Kaapelin pituus: 1 m.
• Kaapeli: H05RN-F, 3 x 1,0 mm².
• Liitäntä: 3-napainen kaapeli.
• Asennus: pinta-asennus.
• Asennuspaikka: seinä, pylväs tai vaakasuora pinta.
• Mekaanisesti säädettävä: kyllä.
• Käyttö: ulkokäyttö.
• Tuulen vaikutukselle altistuva enimmäispinta-ala: 0,061 m².
• Käyttölämpötila: -30...+45 °C.
• Varastointilämpötila: -40...+70 °C.
• Käyttöikä L70/B50: 50 000 h 25 °C:ssa.
• Käyttöikä L80/B10: 35 000 h 25 °C:ssa.
• Käyttöikä L90/B10: 25 000 h 25 °C:ssa.
• Sytytyskerrat: 100 000.
• ULOR: 0 % 0° kallistuksella.
• LEDVANCE:n ilmoittama takuu: 3 vuotta.

Korkean tehon valonheitin lämpimällä ulkovalolla

OSRAM/LEDVANCE Floodlight Compact 4058075575103 yhdistää 12 150 lm:n valovirran ja 100°:n symmetrisen optiikan laajojen ulkopintojen valaisemiseen. Sen 3000 K:n värilämpötila tuottaa lämpimän valkoisen valon, joka sopii kohteisiin, joissa halutaan tehokas valaistus ilman kylmiä värilämpötiloja.

Alumiinirunko, karkaistu lasinen etupinta, IP65- ja IK08-suojaukset, ylijännitesuoja sekä jopa 50 000 tunnin käyttöikä muodostavat kestävän ratkaisun asuin-, kaupallisiin, teollisiin ja julkisiin kohteisiin.

Tärkeää: tämä viite vastaa vakiota FL COMP V -versiota eikä sisällä liiketunnistinta tai hämäräkytkintä. Koska kyseessä on suojausluokan I valaisin, se on kytkettävä oikein suojamaadoitusjohtimeen.
