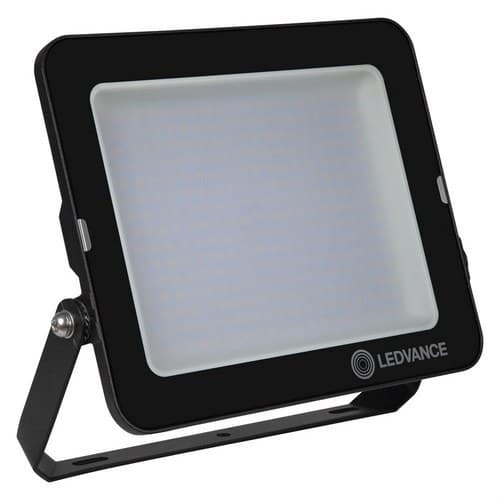

LED-projektori FL COMP V 135W 840 100º BK 13500LM

OSRAM/LEDVANCE Floodlight Compact -LED-valonheitin, viitenumero 4058075575127, on tehokas ulkovalaisin, jonka teho on 135 W ja valovirta 13 500 lm. Se tuottaa neutraalia valkoista valoa 4000 K:n värilämpötilalla ja symmetrisellä 100° x 100° valonjakaumalla, tarjoten laajan ja tasaisen valaistuksen julkisivuille, pysäköintialueille, puutarhoihin, kulkureiteille, julkisiin alueisiin, työmaille ja muille ulkopinnoille.

100 lm/W:n valotehokkuudella, mustalla alumiinirungolla ja karkaistulla lasisella etukannella se yhdistää suuren valotehon kompaktiin ja kestävään rakenteeseen. Siinä on integroitu LED-valonlähde ja liitäntälaite, 1 metrin joustava virtajohto sekä ylijännitesuoja. IP65-suojaus ja IK08-kestävyys tekevät siitä erityisen sopivan vaativiin ulkoasennuksiin.

135 W tehoa ja 13 500 lm

Floodlight Compact tuottaa nimellisen 13 500 lm:n valovirran 135 W:n teholla ja saavuttaa 100 lm/W:n valotehokkuuden. Näiden ominaisuuksien ansiosta suuria ulkopintoja voidaan valaista kompaktilla LED-valaisimella.

LEDVANCE asemoi tämän version vaihtoehdoksi noin 1000 W:n halogeeniprojektoreille, mikä mahdollistaa merkittävän sähkönkulutuksen vähentämisen perinteisiin teknologioihin verrattuna vastaavissa käyttökohteissa.

Neutraali valkoinen valo 4000 K

Merkintä 840 tarkoittaa 4000 K:n värilämpötilaa ja värintoistoindeksiä Ra, joka on vähintään 80. Tämä neutraali valkoinen sävy sopii erityisen hyvin pysäköintialueille, kulkureiteille, julkisivuihin, työalueille ja tiloihin, joissa halutaan hyvä näkyvyys ja tasapainoinen valaistus.

LEDVANCE:n ilmoittama värisävyjen yhdenmukaisuus on alle 5 SDCM.

Symmetrinen 100° x 100° optiikka

Valonheitin käyttää symmetristä heijastimeen perustuvaa valonjakaumaa, jonka avauskulma on 100° x 100°. Laaja valokeila helpottaa julkisivujen, piha-alueiden, kulkuväylien ja muiden laajojen pintojen tasaisen valaistuksen toteuttamista.

Kun valaisin asennetaan 0°:n kallistuksella, valmistaja ilmoittaa ULOR-arvoksi 0 %, jolloin valoa ei suuntaudu suoraan ylöspäin.

IP65-suojaus ulkokäyttöön

IP65-suojausluokka tarjoaa täydellisen suojan pölyn sisäänpääsyä vastaan sekä suojan vesisuihkuilta, mikä tekee Floodlight Compact -valaisimesta soveltuvan ulkokäyttöön valmistajan ilmoittamissa asennusolosuhteissa.

Se voidaan asentaa seinään, pylvääseen tai vaakasuoralle pinnalle säädettävän kiinnikkeensä avulla.

IK08-mekaaninen kestävyys

IK08-luokitus tarjoaa korkean suojan tahattomia mekaanisia iskuja vastaan. Tämä ominaisuus on erityisen hyödyllinen pysäköintialueilla, julkisilla alueilla, liiketiloissa, teollisuusympäristöissä ja muissa alttiissa ulkokohteissa.

Alumiinikotelo ja karkaistu lasi

Valaisimen runko on valmistettu mustaksi viimeistellystä alumiinista, ja etukansi on himmeää karkaistua lasia. Tämä rakenne lisää kestävyyttä ja edistää tasaista valonjakaumaa.

Valonheitin sisältää lisäksi ilmanvaihtokalvon, jonka tarkoituksena on optimoida sisäinen ilmanvaihto vaarantamatta IP65-suojausluokkaa.

Kompakti ja säädettävä rakenne

135 W:n Floodlight Compact -mallin mitat ovat 274 x 305 x 48 mm ja nettomassa noin 2,21 kg.

Asennuskiinnikkeessä on 30° kulma ja laaja kääntöalue, jonka avulla valonheitin voidaan suunnata mekaanisesti valaistavalle pinnalle.

Jopa 50 000 tunnin käyttöikä

LEDVANCE ilmoittaa L70/B50-käyttöiäksi 50 000 tuntia 25 °C:n ympäristölämpötilassa. Vaativampiin valovirran ylläpitokriteereihin on ilmoitettu 35 000 tuntia L80/B10 ja 25 000 tuntia L90/B10.

Valaisin on suunniteltu kestämään myös jopa 100 000 sytytys- ja sammutuskertaa.

Ylijännitesuoja

Floodlight Compact sisältää ylijännitesuojan, joka kestää jopa 4 kV vaihe- tai nollajohtimen ja suojamaadoituksen välillä sekä jopa 2 kV vaiheen ja nollan välillä.

Tämä integroitu suojaus lisää kestävyyttä sähköverkon tietyissä häiriötilanteissa.

220-240 V syöttö

Valaisin toimii nimellisjännitteellä 220-240 V AC ja taajuudella 50/60 Hz. Sen nimellisvirta on 649 mA ja tehokerroin on yli 0,90.

LEDVANCE:n ilmoittama käynnistysvirta on 9 A noin 2,7 µs:n ajan, ja kokonais- harmoninen särö on alle 20 %.

Piirien mitoitus

Usean valaisimen asennuksissa LEDVANCE ilmoittaa seuraavat enimmäismäärät tietyille johdonsuojakatkaisijoille:

• Johdonsuojakatkaisija B16: enintään 13 valaisinta.
• Johdonsuojakatkaisija C10: enintään 10 valaisinta.
• Johdonsuojakatkaisija C16: enintään 16 valaisinta.

Lopullinen mitoitus on tehtävä huomioiden asennuksen todelliset ominaisuudet, johtimien poikkipinta ja pituus, käytetyt suojalaitteet sekä sovellettava sähköasennusstandardi.

Sähkösuojausluokka I

Valonheitin kuuluu suojausluokkaan I. Siksi rungon johtavat metalliosat on pidettävä asianmukaisesti kytkettyinä suojamaadoitusjohtimeen.

Asennus on suoritettava pätevän ammattilaisen toimesta valmistajan ohjeiden mukaisesti.

1 metrin joustava johto

Valaisin toimitetaan tehtaalla asennetulla H05RN-F-joustojohdolla, jonka pituus on 1 metri ja jossa on kolme 1,0 mm²:n johdinta.

Ulkoinen liitinlohko ei sisälly toimitukseen. LEDVANCE ilmoittaa lisäksi, että ulkoista joustavaa johtoa ei voi vaihtaa; jos se vaurioituu, valaisinta ei saa enää käyttää.

Integroitu LED-valonlähde ja liitäntälaite

LED-valonlähde on integroitu itse valonheittimeen eikä sitä ole suunniteltu vaihdettavaksi. Myös elektroninen liitäntälaite kuuluu valaisimeen.

Tämä versio ei ole himmennettävissä.

Vähäinen välkyntä ja Ra ≥80

LEDVANCE luokittelee Floodlight Compactin vähäisen välkynnän valaisimeksi. Värintoistoindeksi Ra ≥80 tarjoaa riittävän värientoiston yleisiin ulkovalaistussovelluksiin.

Fotobiologinen riskiryhmä on EN 62778:n ja EN 62471:n mukaan RG1.

Toiminta -30...+45 °C lämpötilassa

Valonheitin on suunniteltu toimimaan ympäristölämpötiloissa -30...+45 °C, mikä mahdollistaa käytön ulkotiloissa, joissa lämpötila vaihtelee merkittävästi.

Varastointia varten LEDVANCE ilmoittaa lämpötila-alueeksi -40...+70 °C.

Floodlight Compact 135 W:n käyttökohteet

• Julkisivujen valaistus.
• Pysäköintialueet ja kulkureitit.
• Puutarhat ja pihat.
• Parvekkeet ja terassit.
• Ulkoalueiden yhteiset tilat.
• Julkiset alueet.
• Aukiot ja avoimet tilat.
• Rakennustyömaat.
• Kaupalliset ja teolliset kohteet.
• Tehokkaiden halogeeniprojektorien korvaaminen.

OSRAM/LEDVANCE 4058075575127:n tekniset tiedot

• Tuotemerkki: OSRAM / LEDVANCE.
• Viite / GTIN: 4058075575127.
• Malli: FL COMP V 135W 840 SYM 100 BK.
• Sarja: FLOODLIGHT COMPACT 135W.
• Tyyppi: LED-valonheitin ulkokäyttöön.
• Nimellisteho: 135 W.
• Valovirta: 13 500 lm.
• Valotehokkuus: 100 lm/W.
• Värilämpötila: 4000 K.
• Valon väri: neutraali valkoinen.
• Värintoistoindeksi: Ra ≥80.
• Värisävyjen yhdenmukaisuus: <5 SDCM.
• Valonjakauma: symmetrinen.
• Avauskulma: 100° x 100°.
• Liiketunnistin: ei.
• Hämäräkytkin: ei.
• Valonlähde: integroitu LED.
• Vaihdettava LED-valonlähde: ei.
• Liitäntälaite: integroitu.
• Himmennettävä: ei.
• Vähäinen välkyntä: kyllä.
• Fotobiologinen riskiryhmä: RG1.
• Nimellisjännite: 220-240 V.
• Taajuus: 50-60 Hz.
• Nimellisvirta: 649 mA.
• Käynnistysvirta: 9 A.
• Käynnistysvirran kesto: 2,7 µs.
• Tehokerroin: >0,90.
• Kokonais- harmoninen särö: <20 %.
• Ylijännitesuoja L/N-PE: jopa 4 kV.
• Ylijännitesuoja L-N: jopa 2 kV.
• Sähkösuojausluokka: luokka I.
• Suojausluokka: IP65.
• Iskunkestävyys: IK08.
• Väri: musta.
• Rungon materiaali: alumiini.
• Kannen materiaali: karkaistu lasi.
• Pituus: 274 mm.
• Leveys: 305 mm.
• Korkeus: 48 mm.
• Nettopaino: 2,21 kg.
• Johdon pituus: 1 m.
• Johdon tyyppi: H05RN-F, 3 x 1,0 mm².
• Liitäntä: 3-napainen johto.
• Asennus: pinta-asennus.
• Asennuspaikka: seinä, pylväs tai vaakasuora pinta.
• Säädettävä: kyllä.
• Tuulen vaikutukselle altistuva enimmäispinta-ala: 0,061 m².
• Käyttö: ulkokäyttö.
• Käyttölämpötila: -30...+45 °C.
• Varastointilämpötila: -40...+70 °C.
• Käyttöikä L70/B50: 50 000 h 25 °C:ssa.
• Käyttöikä L80/B10: 35 000 h 25 °C:ssa.
• Käyttöikä L90/B10: 25 000 h 25 °C:ssa.
• Sytytyskerrat: 100 000.
• ULOR: 0 % 0° asennossa.
• LEDVANCE:n ilmoittama takuu: 3 vuotta.

Tehokas ulkovalonheitin neutraalilla valolla

OSRAM/LEDVANCE Floodlight Compact 4058075575127 yhdistää 13 500 lm:n valovirran ja 100° x 100° symmetrisen optiikan, tarjoten laajan valaistuksen suurille ulkopinnoille. 4000 K:n värilämpötila tuottaa neutraalin valkoisen valon, joka sopii erityisesti kohteisiin, joissa korostuvat näkyvyys ja tasapainoinen sävy.

IP65-suojaus, IK08-kestävyys, alumiinirunko, ylijännitesuoja ja jopa 50 000 tunnin käyttöikä muodostavat kestävän ratkaisun suuriin asuin-, kaupallisiin, teollisiin ja julkisiin asennuksiin.

Tärkeää: tämä viite vastaa vakiomallista FL COMP V -versiota eikä sisällä liiketunnistinta tai hämäräkytkintä. Koska kyseessä on luokan I valaisin, se on kytkettävä oikein suojamaadoitusjohtimeen.
