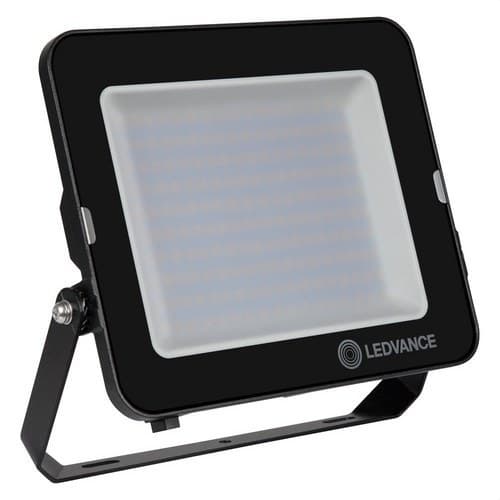

LED-projektori FL COMP V 90W 865 100º BK 9000LM

OSRAM/LEDVANCE Floodlight Compact LED -valonheitin, viitenumero 4058075575080, on 90 W:n ulkovalaisin, joka tuottaa 9000 lm:n valovirran kylmän valkoisella 6500 K:n valolla. Sen symmetrinen 100° x 100° valonjako mahdollistaa laajojen alueiden kattamisen, ja IP65-suojaus sekä IK08-mekaaninen kestävyys tekevät siitä vankan ratkaisun julkisivuihin, pysäköintialueille, puutarhoihin, kulkureiteille, julkisiin alueisiin ja muihin ulkokäyttökohteisiin.

Valotehokkuudella 100 lm/W, mustalla alumiinikotelolla ja karkaistulla lasikannella varustettu valonheitin yhdistää kompaktin koon ja korkean valontuoton. Siinä on LED-ohjain, 1 metrin virtajohto ja ylijännitesuoja, ja sen L70/B50-käyttöikä on jopa 50 000 tuntia. Tämä tuoteviite koskee vakioversiota, eikä siinä ole liiketunnistinta tai hämäräkytkintä.

90 W:n ja 9000 lm:n LED-valonheitin

Floodlight Compact tuottaa nimellisesti 9000 lm:n valovirran 90 W:n tehonkulutuksella, saavuttaen 100 lm/W:n hyötysuhteen. Tämä teho- ja valovirta­suhde mahdollistaa voimakkaan ulkovalaistuksen ilman perinteisiä suuritehoisia halogeenivalonheittimiä.

LEDVANCE esittää tämän sarjan vaihtoehdoksi halogeenivalonheittimien korvaamiseen, ja energiansäästö voi olla jopa 90 % verrattuna tiettyihin perinteisiin ratkaisuihin.

Kylmä valkoinen valo 6500 K

Merkintä 865 tarkoittaa 6500 K:n värilämpötilaa ja värintoistoindeksiä Ra vähintään 80. Tuloksena on päivänvalomainen kylmä valkoinen valo, joka soveltuu kohteisiin, joissa halutaan hyvä näkyvyys ja korkea kirkkauden tunne.

Valmistajan ilmoittama värisävyjen yhdenmukaisuus on alle 5 SDCM.

Symmetrinen 100° x 100° optiikka

Valonheitin käyttää heijastimeen perustuvaa symmetristä valonjakoa, jonka avauskulma on 100° x 100°. Tämä leveä keila jakaa valaistuksen julkisivuille, pihoille, aukioille, kulkureiteille ja muille suurille pinnoille.

LEDVANCE ilmoittaa ULOR-arvoksi 0 %, kun valaisin asennetaan 0°:n kallistuksella, jolloin valoa ei suuntaudu suoraan ylöspäin tässä asennossa.

IP65-suojaus ulkokäyttöön

IP65-suojausaste tarjoaa täydellisen suojan pölyn sisäänpääsyä vastaan sekä suojan vesisuihkuilta, joten valonheitin voidaan asentaa ulos valmistajan määrittelemissä olosuhteissa.

Se voidaan asentaa seinään, pylvääseen tai vaakasuoralle pinnalle säädettävän kiinnitystelineensä avulla.

IK08-mekaaninen kestävyys

IK08-luokitus tarjoaa korkean kestävyyden satunnaisia mekaanisia iskuja vastaan. Tämä ominaisuus on erityisen hyödyllinen pysäköintialueilla, julkisissa tiloissa, kaupallisissa kohteissa, työalueilla ja muissa alttiissa ulkotiloissa.

Alumiinirunko ja karkaistu lasi

Kotelo on valmistettu mustaksi viimeistellystä alumiinista ja etukansi karkaistusta lasista. Rakenne yhdistää mekaanisen kestävyyden, keveyden ja lämpöteknisen hallinnan LED- ja elektroniikkakomponenteille.

Valaisin sisältää lisäksi ilmanvaihtokalvon, joka on suunniteltu optimoimaan sisäilman vaihtoa vaarantamatta IP-suojausastetta.

Kompakti koko 236 x 255 x 40 mm

Valonheittimen mitat ovat 236 mm pituutta, 255 mm leveyttä ja vain 40 mm korkeutta, ja sen nettomassa on noin 1,52 kg.

Asennustelineessä on 30° kulma ja laaja kääntövara, jonka avulla valokeila voidaan suunnata valaistavalle pinnalle.

Jopa 50 000 tunnin käyttöikä

LEDVANCE ilmoittaa L70/B50-käyttöiäksi 50 000 tuntia 25 °C:n ympäristölämpötilassa. Tiukempia valovirran ylläpitokriteerejä varten ilmoitetaan 35 000 tuntia L80/B10 ja 25 000 tuntia L90/B10.

Valaisin on lisäksi suunniteltu kestämään jopa 100 000 sytytys- ja sammutuskertaa.

Integroitu ylijännitesuoja

Floodlight Compactissa on ylijännitesuoja jopa 4 kV vaihe- tai nollajohtimen ja suojamaan välillä sekä jopa 2 kV vaiheen ja nollan välillä.

Tämä suojaus lisää kestävyyttä sähköverkon mahdollisia häiriöitä vastaan.

220-240 V:n syöttö

Valonheitin toimii nimellisjännitteellä 220-240 V AC ja taajuudella 50/60 Hz. Nimellisvirta on 434 mA ja tehokerroin on yli 0,90.

Ilmoitettu käynnistysvirta on 7,9 A noin 1,9 µs:n ajan.

Piirien mitoitus useille valaisimille

LEDVANCE ilmoittaa seuraavat enimmäismäärät valaisimia tiettyjen johdonsuojakatkaisijoiden mukaan:

• Johdonsuojakatkaisija B16: enintään 20 kpl.
• Johdonsuojakatkaisija C10: enintään 15 kpl.
• Johdonsuojakatkaisija C16: enintään 23 kpl.

Nämä arvot ovat valmistajan tietoja, ja lopullinen asennuksen mitoitus on tehtävä huomioiden piirin todelliset olosuhteet ja sovellettavat sähkömääräykset.

Sähkösuojausluokka I

Valaisin kuuluu suojausluokkaan I. Siksi kaikki jännitteelle mahdollisesti joutuvat johtavat metalliosat on pidettävä kytkettyinä suojamaadoitusjohtimeen.

Asennuksen saa suorittaa vain pätevä henkilö valmistajan ohjeiden mukaisesti.

Esiasennettu 1 metrin H05RN-F-kaapeli

Valonheittimessä on 1 metrin pituinen joustava H05RN-F-virtajohto, jossa on kolme 1,0 mm²:n johdinta. Tämä helpottaa sen liittämistä ulkoasennukseen.

Ulkoinen liitinlohko ei sisälly toimitukseen. LEDVANCE ilmoittaa lisäksi, että ulkoinen joustava johto ei ole vaihdettavissa; jos se vaurioituu, valaisinta ei saa enää käyttää.

Integroitu LED-valonlähde ja ohjain

LED-valonlähde on integroitu valaisimeen eikä sitä ole tarkoitettu vaihdettavaksi. Myös elektroninen ohjain on sisäänrakennettu laitteeseen.

Tämä versio ei ole himmennettävissä tavallisella himmentimellä.

Vähäinen välkyntä ja Ra ≥80

LEDVANCE luokittelee valonheittimen vähäisen välkynnän tuotteeksi. Sen värintoistoindeksi Ra ≥80 tarjoaa riittävän värintoiston yleisiin ulkovalaistussovelluksiin.

Ilmoitettu fotobiologinen riskiryhmä on RG1 standardien EN 62778 ja EN 62471 mukaisesti.

Laaja lämpötila-alue

Floodlight Compact toimii ympäristölämpötiloissa -30...+45 °C. Varastoinnille valmistaja määrittää alueen -40...+70 °C.

Tämä lämpötila-alue mahdollistaa käytön ulkona, missä lämpötila vaihtelee merkittävästi vuoden aikana.

Floodlight Compact 90 W:n käyttökohteet

• Rakennusten julkisivut.
• Pysäköintialueet.
• Kulkureitit ja sisäänkäynnit.
• Puutarhat ja pihat.
• Parvekkeet ja terassit.
• Ulkoalueet.
• Julkiset alueet.
• Rakennustyömaat.
• Kaupalliset ja ammatilliset kohteet.
• Perinteisten halogeenivalonheittimien korvaaminen.

OSRAM/LEDVANCE 4058075575080:n tekniset tiedot

• Tuotemerkki: OSRAM / LEDVANCE.
• Viite / GTIN: 4058075575080.
• Malli: FL COMP V 90W 865 SYM 100 BK.
• Tuotesarja: FLOODLIGHT COMPACT 90W.
• Tyyppi: ulkokäyttöön tarkoitettu LED-valonheitin.
• Nimellisteho: 90 W.
• Valovirta: 9000 lm.
• Valotehokkuus: 100 lm/W.
• Värilämpötila: 6500 K.
• Valon väri: kylmä valkoinen / Cool Daylight.
• Värintoistoindeksi: Ra ≥80.
• Värisävyjen yhdenmukaisuus: <5 SDCM.
• Valonjako: symmetrinen.
• Avauskulma: 100° x 100°.
• Liiketunnistin: ei.
• Hämäräkytkin: ei.
• Valonlähde: integroitu LED.
• Vaihdettava LED-valonlähde: ei.
• Ohjain: integroitu.
• Himmennettävä: ei.
• Vähäinen välkyntä: kyllä.
• Fotobiologinen riskiryhmä: RG1.
• Nimellisjännite: 220-240 V.
• Taajuus: 50-60 Hz.
• Nimellisvirta: 434 mA.
• Käynnistysvirta: 7,9 A.
• Käynnistysvirran kesto: 1,9 µs.
• Tehokerroin: >0,90.
• Kokonais-THD: <20%.
• Ylijännitesuoja L/N-PE: jopa 4 kV.
• Ylijännitesuoja L-N: jopa 2 kV.
• Sähkösuojausluokka: luokka I.
• Suojausaste: IP65.
• Iskunkestävyys: IK08.
• Väri: musta.
• Rungon materiaali: alumiini.
• Kannen materiaali: karkaistu lasi.
• Pituus: 236 mm.
• Leveys: 255 mm.
• Korkeus: 40 mm.
• Nettopaino: 1,52 kg.
• Johdon pituus: 1 m.
• Johdon tyyppi: H05RN-F, 3 x 1,0 mm².
• Liitäntä: 3-napainen johto.
• Asennus: pinta-asennus.
• Asennuspaikka: seinä, pylväs tai vaakasuora pinta.
• Mekaanisesti suunnattava: kyllä.
• Käyttö: ulkokäyttö.
• Tuulen vaikutukselle altistuva enimmäispinta-ala: 0,043 m².
• Käyttölämpötila: -30...+45 °C.
• Varastointilämpötila: -40...+70 °C.
• L70/B50-käyttöikä: 50 000 h 25 °C:ssa.
• L80/B10-käyttöikä: 35 000 h 25 °C:ssa.
• L90/B10-käyttöikä: 25 000 h 25 °C:ssa.
• Sytytyskertojen määrä: 100 000.
• ULOR: 0 % 0°:n kallistuksella.
• LEDVANCE:n ilmoittama takuu: 3 vuotta.

Korkean valotehon ulkovalaisin 6500 K:lla

OSRAM/LEDVANCE Floodlight Compact 4058075575080 yhdistää 9000 lm:n valovirran, 100 lm/W:n hyötysuhteen ja 100°:n symmetrisen optiikan laajojen ulkopintojen valaisemiseen. Sen 6500 K:n sävy tarjoaa kylmän valkoisen valon, joka soveltuu erityisesti alueille, joissa painotetaan näkyvyyttä ja korkeaa kirkkauden tunnetta.

IP65-suojaus, IK08-kestävyys, alumiinikotelo, ylijännitesuoja ja jopa 50 000 tunnin käyttöikä muodostavat vankan ratkaisun asuin-, kaupallisiin, ammatillisiin ja julkisiin kohteisiin.

Tärkeää: tämä viite koskee vakiota FL COMP V -versiota, eikä siinä ole liiketunnistinta tai hämäräkytkintä. Koska kyseessä on luokan I valaisin, se on kytkettävä oikein suojamaadoitusjohtimeen.
