iID-erotus 4P 40A 300mA A

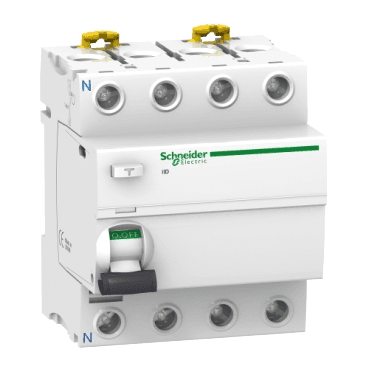

iID 4P 40A 300mA Tyyppi A -vikavirtasuojakytkin, viite A9R24440 Schneider Electriciltä, on sähköinen suojalaite, joka on suunniteltu estämään sähköiskut ja tulipaloriskit maasulkuvikojen vuoksi. Tämä 4-napainen vikavirtasuojakytkin (RCCB) soveltuu käytettäväksi monenlaisissa asuin-, kaupallisissa ja teollisissa sovelluksissa, joissa on olennaista taata ihmisten turvallisuus ja sähköasennusten eheys.

40A:n nimellisvirralla ja 300mA:n herkkyydellä tämä vikavirtasuojakytkin pystyy katkaisemaan piirin automaattisesti havaitessaan vuotovirran, suojaten tehokkaasti sähköiskujen vaaroilta. Sen Tyyppi A -suojausluokka mahdollistaa laitteen havaitsevan sekä vaihtovirtajäännösvirrat että pulssivirrat, mikä tekee siitä ihanteellisen valinnan piireille, jotka syöttävät elektronisia laitteita, kuten kodinkoneita, valaistusta ja muita tasavirtalaitteita, joita ohjataan taajuusmuuttajilla tai inverttereillä.

Tärkeimmät tekniset ominaisuudet:

• Nimellisvirta [In]: 40 A
• Maasulkuherkkyys: 300 mA
• Napojen lukumäärä: 4P
• Maasulkusuojauksen luokka: Tyyppi A (suojaa vaihtovirroilta ja pulssivirroilta)
• Nimellisjännite [Ue]: 380-415 V AC 50/60 Hz
• Eristysjännite [Ui]: 500 V AC
• Käyttötaajuus: 50/60 Hz

iID-vikavirtasuojakytkin on varustettu useilla edistyksellisillä turvaominaisuuksilla, mukaan lukien VisiTrip-indikaattori, joka helpottaa viallisen piirin nopeaa tunnistamista laitteen laukeamisen yhteydessä, mikä säästää aikaa ja vähentää puuttumiseen kuluvaa vaivaa. Lisäksi VisiSafe-ikkuna tarjoaa selkeän visuaalisen signaalin laitteen vivussa, näyttäen vihreän nauhan, kun navat ovat täysin auki, mikä mahdollistaa huoltotyöt turvallisesti alavirrassa.

Turvallisuus ja suojaus:

Tämä vikavirtasuojakytkin tarjoaa tehokkaan suojan sähköiskuilta epäsuoran kosketuksen ja maasulkuvikojen yhteydessä, katkaisemalla piirin automaattisesti, kun vuotovirrat ylittävät 300mA. Tämä on ratkaisevaa ei vain ihmisten suojelun kannalta, vaan myös estämään tulipalot, jotka aiheutuvat vuotovirroista sähköasennuksissa. Sen nimellinen katkaisukyky 1500 A ja ehdollinen oikosulkuvirta 10 kA takaavat vankan suojan ylikuormitusten tai oikosulkujen varalta.

Kestävyys ja luotettavuus:

• Mekaaninen kestävyys: Jopa 20 000 sykliä
• Sähköinen kestävyys: Jopa 15 000 sykliä normaaleissa käyttöolosuhteissa
• Ylijännitesietokyky: Kestää jopa 6 kV, mikä suojaa sitä salamoiden tai sähköverkon häiriöiden aiheuttamilta ylijännitepiikeiltä.

Asennus:

iID-vikavirtasuojakytkin on yhteensopiva DIN-kiskoon asennettavien sähköjärjestelmien kanssa, mikä helpottaa sen integrointia modulaarisiin sähkökeskuksiin. 8 x 9 mm leveydellä tämä vikavirtasuojakytkin on suunniteltu viemään vähän tilaa keskuksessa, mikä mahdollistaa kompaktin ja järjestelmällisen asennuksen. Liitännät liittimissä mahdollistavat jäykkien kaapeleiden käytön aina 35 mm² asti ja joustavien kaapeleiden käytön aina 25 mm² asti, suositellulla kiristysmomentilla 3,5 N.m, taaten vankan ja luotettavan asennuksen.

Mitat ja muotoilu:

• Korkeus: 91 mm
• Leveys: 72 mm
• Syvyys: 73,5 mm
• Paino: 0,37 kg
• Väri: Valkoinen (RAL 9003)

Lisäedut:

• VisiTrip: Ilmoittaa selkeästi piirin vian, mikä helpottaa tunnistamista ja vähentää diagnoosiaikaa.
• VisiSafe: Vivun vihreä nauha tarjoaa selkeän visuaalisen signaalin varmistaakseen, että piiri on täysin auki ennen huoltotöitä.
• Normienmukaisuus: Tämä laite täyttää EN/IEC 61008-1 -standardin, mikä takaa korkeat turvallisuus- ja suorituskykystandardit sähköasennuksissa.

Sovellukset:

Acti9 iID 4P 40A 300mA Tyyppi A -vikavirtasuojakytkin on ihanteellinen kaikissa sähköasennuksissa, joissa on tarpeen suojautua maasulkuvuodoilta, sekä asuin- että teollisuusympäristöissä. Sen kyky käsitellä vaihtovirtoja ja pulssivirtoja tekee siitä sopivan suojaamaan piirejä, jotka syöttävät herkkiä elektronisia laitteita.

Tämä Acti9 iID -vikavirtasuojakytkin tarjoaa luotettavan ja edistyksellisen suojan sähköasennusten turvallisuuden takaamiseksi, samalla helpottaen niiden huoltoa visuaalisten indikaattorien ja helpon asennuksen ansiosta.
